System Integration i TDC FGR 006 i TDC
- Slides: 20
카달로그 ㅣ 매뉴얼 ㅣ 설치 가이드 ㅣ 트러블슈팅 System Integration 시스템 연동 방법 i. TDC 컨트롤러 + FGR 006 리더 + i. TDC PRO S/W 시리얼 통신 Copyright (c) 2010 IDTECK. All rights reserved.

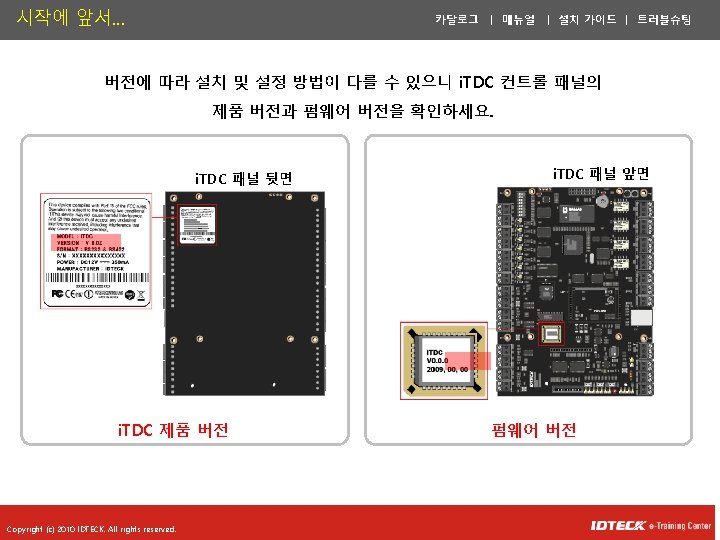

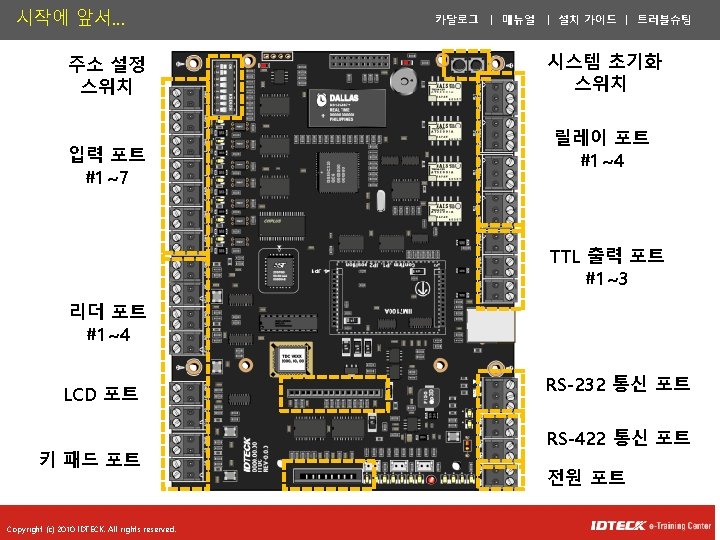

1. 시스템 구성 카달로그 ㅣ 매뉴얼 ㅣ 설치 가이드 ㅣ 트러블슈팅 RS 422/485 통신 컨버터 호스트 i. TDC DOOR A DOOR B +12 V GND ID 40 WA Copyright (c) 2010 IDTECK. All rights reserved. +12 V GND ID 40 WA AC

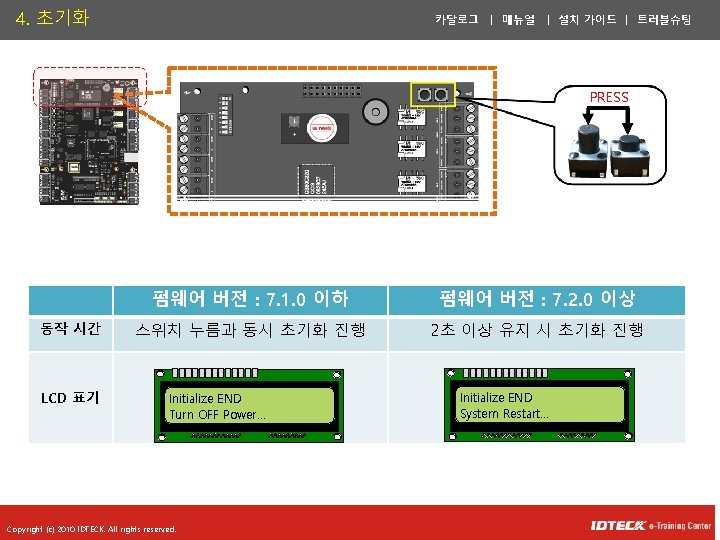

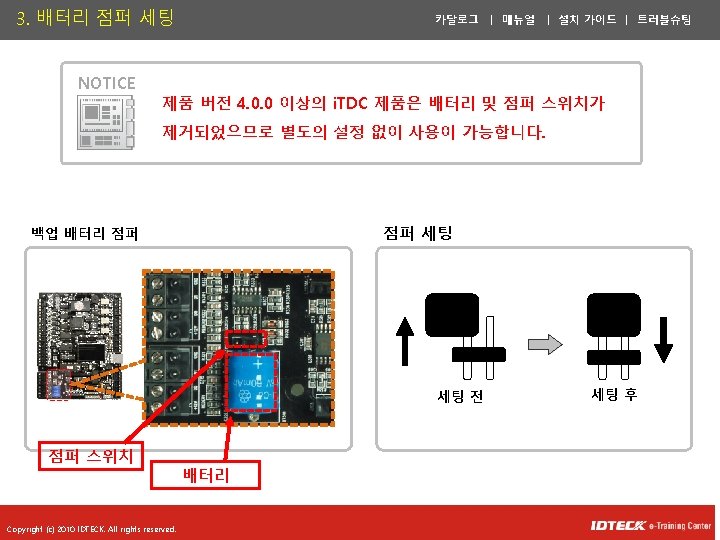

5. 리더(FGR 006) 결선 FGR 006 Copyright (c) 2010 IDTECK. All rights reserved. 카달로그 ㅣ 매뉴얼 ㅣ 설치 가이드 ㅣ 트러블슈팅

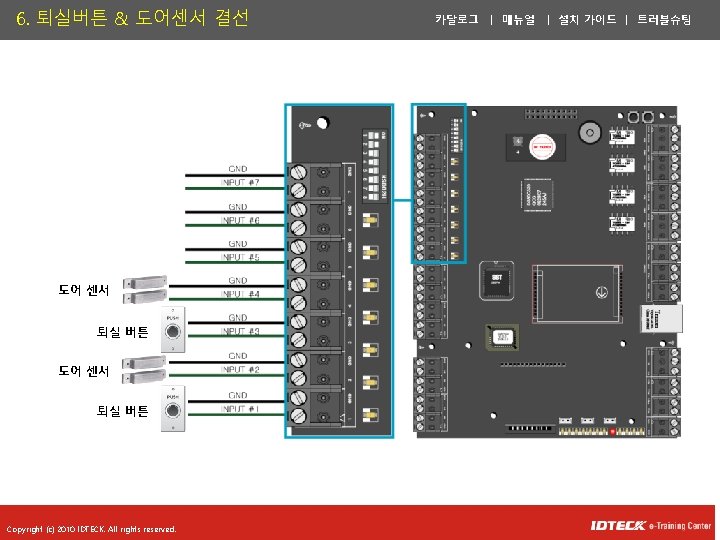

7. 도어락 결선(1)_ Fail Secure Lock 카달로그 ㅣ 매뉴얼 ㅣ 설치 가이드 ㅣ 트러블슈팅 Power Fail Secure LOCK Cathode Anode 다이오드 필요 1 N 4004~ 1 N 4007 또는 동일 COM Relay #1 NO COM NO i. TDC Relay #3 + + DOOR A: Door Lock DOOR B: Door Lock +12 V GND ID 40 WA Copyright (c) 2010 IDTECK. All rights reserved.

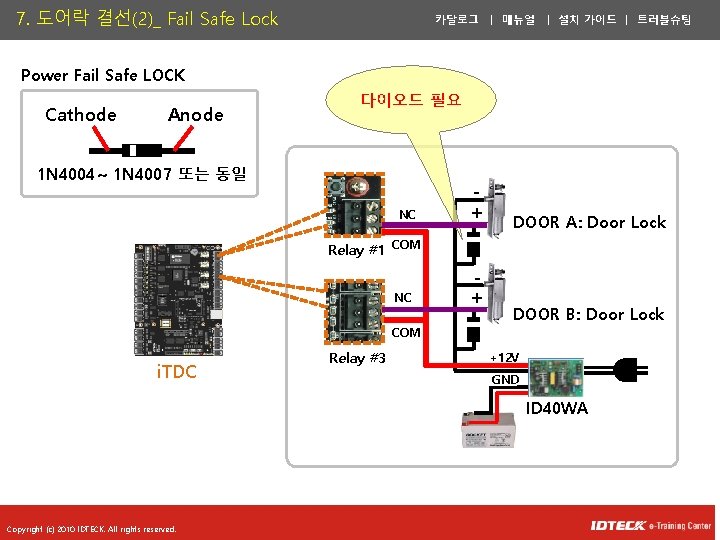

7. 도어락 결선(2)_ Fail Safe Lock 카달로그 ㅣ 매뉴얼 ㅣ 설치 가이드 ㅣ 트러블슈팅 Power Fail Safe LOCK Cathode Anode 다이오드 필요 1 N 4004~ 1 N 4007 또는 동일 NC + DOOR A: Door Lock Relay #1 COM NC + DOOR B: Door Lock COM i. TDC Relay #3 +12 V GND ID 40 WA Copyright (c) 2010 IDTECK. All rights reserved.

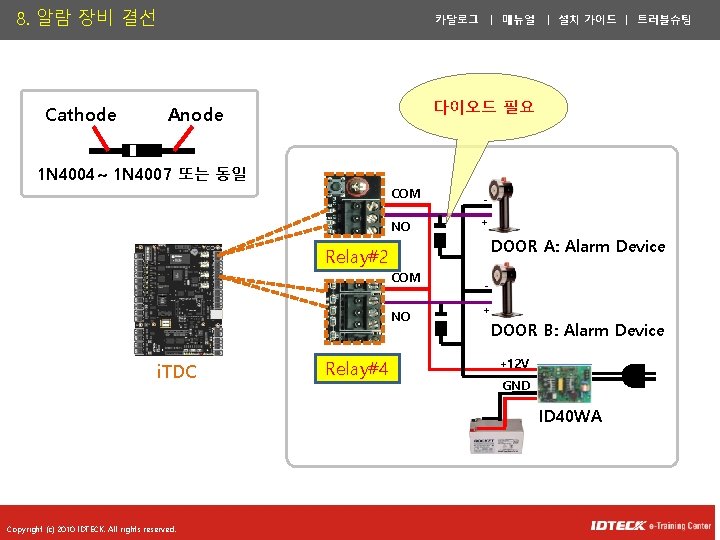

8. 알람 장비 결선 Cathode 카달로그 ㅣ 매뉴얼 ㅣ 설치 가이드 ㅣ 트러블슈팅 다이오드 필요 Anode 1 N 4004~ 1 N 4007 또는 동일 COM NO + DOOR A: Alarm Device Relay#2 COM NO i. TDC Relay#4 + DOOR B: Alarm Device +12 V GND ID 40 WA Copyright (c) 2010 IDTECK. All rights reserved.

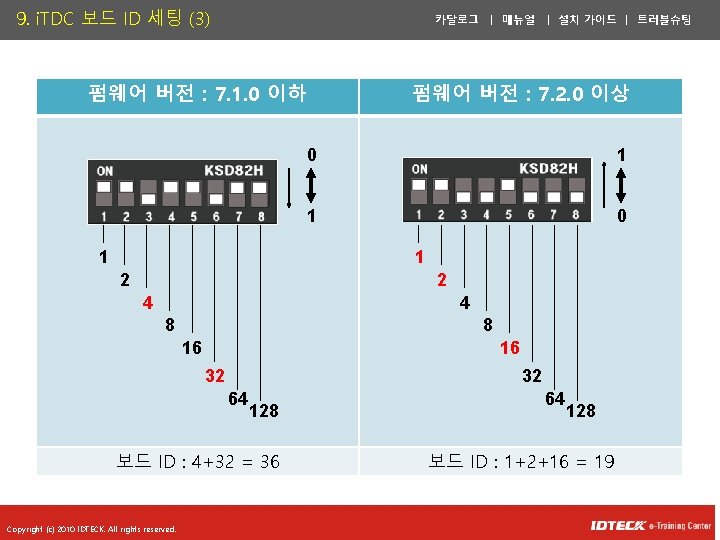

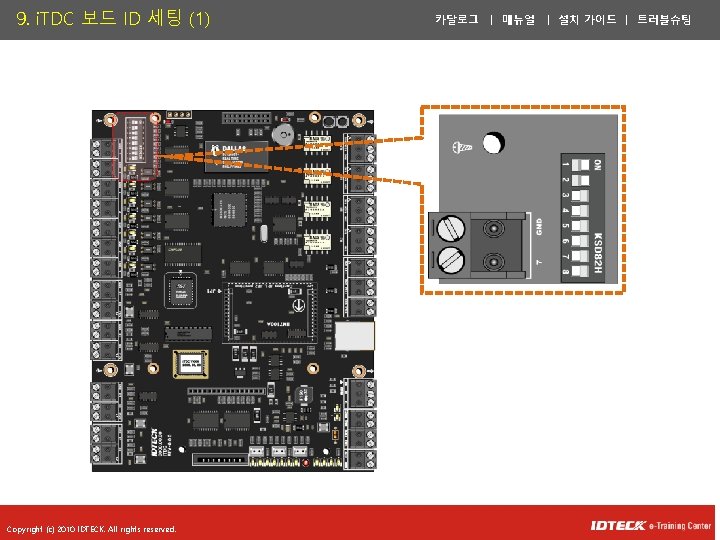

9. i. TDC 보드 ID 세팅 (3) 카달로그 ㅣ 매뉴얼 ㅣ 설치 가이드 ㅣ 트러블슈팅 펌웨어 버전 : 7. 1. 0 이하 펌웨어 버전 : 7. 2. 0 이상 0 1 1 2 3 4 5 6 7 0 8 1 2 2 4 4 8 8 16 16 32 32 64 128 보드 ID : 4+32 = 36 Copyright (c) 2010 IDTECK. All rights reserved. 64 128 보드 ID : 1+2+16 = 19
10. FGR 006 보드ID 세팅 카달로그 ㅣ 매뉴얼 ㅣ 설치 가이드 ㅣ 트러블슈팅 0 ON 1 1 2 3 4 5 6 7 8 1 ON = 번지 0 . 1 2 3 4 5 6 7 8 0 0 0 0 2 ON 4 = 번지 17 8 1 6 3 2 64 12 고정 번지 값 8 1 2 3 4 5 6 7 8 1 0 0 0 ON = 번지 205 1 2 3 4 5 6 7 8 1 0 1 1 0 0 1 1 Copyright (c) 2010 IDTECK. All rights reserved. 1+16 1+4+8+64+128
12. i. TDC & FGR 006 시리얼 통신 결선 카달로그 ㅣ 매뉴얼 ㅣ 설치 가이드 ㅣ 트러블슈팅 HOST PC R- R+ T+ Max. 1200 m TX- (Yellow) TX+ (Gray) RX+ (Brown) TX+ TX- RX+ RX+>>T+ RX->>TTX+>>R+ TX->>R- T- CONVERTER Board ID: Copyright (c) 2010 IDTECK. All rights reserved. RX+>>RX+ RX->>RXTX+>>TX+ TX->>TX- RX- (Blue) i. TDC #1 00 0 FGR 006 #1 10 0 FGR 006 #2 10 1 FGR 006 #3 10 2
13. i. TDC PRO 소프트웨어 설치 카달로그 ㅣ 매뉴얼 ㅣ 설치 가이드 ㅣ 트러블슈팅 STARWATCH i. TDC PRO I/II 소프트웨어 Copyright (c) 2010 IDTECK. All rights reserved.
