Synco TM 100 Prsentation Technique Juillet 03 Siemens

. . . . Synco. TM 100 - Présentation Technique Juillet 03 Siemens Building Technologies 100/Présentation de Synco 100/DMT

. . . . Nouvelle gamme des régulateurs compacts Synco. TM 100 Juillet 03 Siemens Building Technologies 100/Présentation de Synco 100/DMT 2

. . . . Gamme régulateurs Compacts Synco. TM 100 RLE 162 RLM 162 Chauffage plongeur Soufflage Refroidissement plongeur Reprise Récupérateurs de chaleur RLE 125 Panneaux solaires Unités compactes A/C Juillet 03 Préparation d'air Siemens Building Technologies 100/Présentation de Synco 100/DMT RLA 162 Circuit de chauffage Ballons Echangeurs RLE 132 Limites chaudières 3 Ambiance

. . . . Références. . . R L M 1 6 Régulateur Type Application Série Signal Version Juillet 03 Siemens Building Technologies Montage Local L Gaine Eau à plongeur Ambiance M E A Série 100 1 2 -Pts 3 -Pts Modulante (0. . 10 V-) 2 3 6 Numéro 2 100/Présentation de Synco 100/DMT 2

. . . . Régulateurs à plongeur pour eau • RLE 162 Circuits de refroidissement Récupérateurs • RLE 132 Circuit de chauffage Echangeurs • RLE 125 Panneaux solaires Accumulateurs 230 V AC Juillet 03 Siemens Building Technologies 24 V AC 100/Présentation de Synco 100/DMT 5

. . . . Synco. TM 100 RLE 162 Régulation de départ d ’un échangeur avec compensation extérieure Régulation de départ avec compensation extérieure et limitation de retour Régulations de départ d ’un circuit de chauffage et d ’ECS avec priorité glissante Juillet 03 Siemens Building Technologies 100/Présentation de Synco 100/DMT

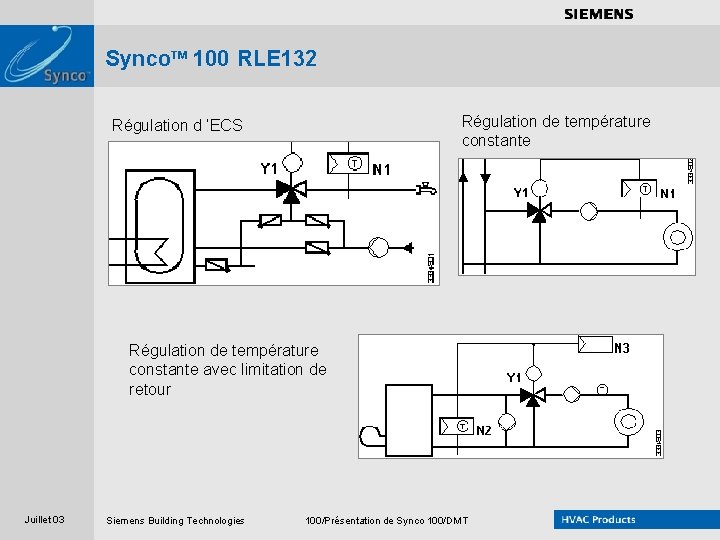

. . . . Synco. TM 100 RLE 132 Régulation de température constante Régulation d ’ECS Régulation de température constante avec limitation de retour Juillet 03 Siemens Building Technologies 100/Présentation de Synco 100/DMT

. . . . Synco. TM 100 RLE 125 Régulation panneaux solaires Juillet 03 Siemens Building Technologies 100/Présentation de Synco 100/DMT

. . . . Régulateur pour gaine d’air Centrales d’air Préparations d’air • RLM 162 Aérothermes Roof top 24 V AC Juillet 03 Siemens Building Technologies 100/Présentation de Synco 100/DMT 9

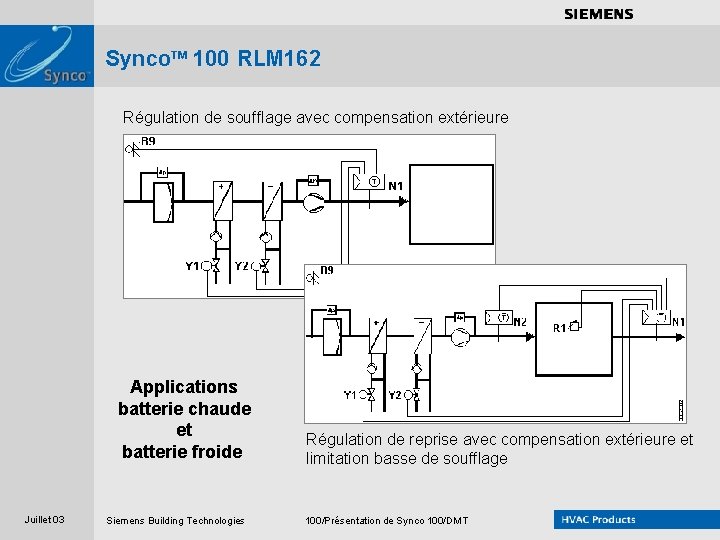

. . . . Synco. TM 100 RLM 162 Régulation de soufflage avec compensation extérieure Applications batterie chaude et batterie froide Juillet 03 Siemens Building Technologies Régulation de reprise avec compensation extérieure et limitation basse de soufflage 100/Présentation de Synco 100/DMT

. . . . Régulateur d’ambiance Montage mural • RLA 162. 1 Petites centrales d’air 24 V AC Juillet 03 Siemens Building Technologies 100/Présentation de Synco 100/DMT 11

. . . . Synco. TM 100 RLA 162 Régulation d ’ambiance avec compensation extérieure et limite basse de soufflage Juillet 03 Siemens Building Technologies 100/Présentation de Synco 100/DMT

. . . . Nouveau design 4 Moderne 4 Fonctionnel 4 Robuste Juillet 03 Siemens Building Technologies 100/Présentation de Synco 100/DMT 13

. . . . Caractéristiques de régulation Comportement du régulateur : • P (proportionnel) • PI (proportionnel - intégral) (Sélectionnable par commutateurs) 20 25 30 35 15 40 10 5 0 45 50 Xp 1 (K) La bande proportionnelle est réglable par potentiomètre situé sous le couvercle. Dans le cas de RLM. . . , Xp 1 et Xp 2 sont réglables séparément; Pour tous les autres régulateurs Xp 2=0, 5 Xp 1. En mode PI le temps d’intégration est sélectionnable par commutateurs pour trois types d’actions: Normale (120 s), Lente (180 s), Rapide (30 s) Juillet 03 Siemens Building Technologies 100/Présentation de Synco 100/DMT 14 APPL 3 4

. . . . Compensation • Réglage de la compensation simplifié • Sélection par dip-switch • Application type : compensation en climatisation • Entrée dédiée (B 9 -M) par sonde Ni 1000 Ohms (QA. . . 22) • Activation automatique dès la connection du capteur RLE Point de consignet (°C) 68 20% RLM, RLA En haut = Compensation élevée 20% de la plage (140 C°) 22. 5 T extèrieure (°C) 0 -5 15° Juillet 03 Chauffage 25 30 Siemens Building Technologies En haut= Compensation élevée Point de consigne (°C) 20% / 10% de la plage (50 °C) En bas = NORMALE 5% / 10% de la plage (50 °C) 44 40 6 Point de consigne (°C) En bas = NORMALE 10% de la plage (140 °C) 10% COMP 20% Refroidissement 10% 30 25 5% T extèrieure (°C) 20 0°C 100/Présentation de Synco 100/DMT 5°C 22°C 15 32°C 20

. . . . Changement de régime (économie d’énergie) Deux régimes de fonctionnement pour tous les régulateurs : - Confort - Réduit Le régime de fonctionnement est modifiable par entrée contact : Ex: Horloge, sélecteur manuel, sonde de présence, etc D 1 M K Consigne confort est fixé par le curseur Consigne réduit est fixé par un curseur situé sous le couvercle I I I I I I I I I I I Chauffage seul (RLExxx) Confort ECO [+] Séquences chauf. - Refr. (RLM 162) Confort ECO [+] e ECO [-] Refroidissement seul (RLE 162) Confort + ECO [-] Confort ECO [+] Confort ECO [+] Juillet 03 Siemens Building Technologies 100/Présentation de Synco 100/DMT 16

. . . . Synco. TM 100 RLE 162/132: contact auxiliaire Y [%] 100% Y [%] 1 sortie chaud Y 1 Q 13 T T Y [%] 100% Pour toutes les applications: 5% ON (Y 1) 0% OFF (Y 1) 100% Y 1 1 sortie froid Séquences Chaud/Froid Y 1 Y [%] Y 2 100% Séquences Chaud/Chaud Note: Cas du RLE 132 (240 V AC 3 -Pts) ON (5% du signal Y 1) OFF (0% du signal Y 1) Y 1 T T Juillet 03 Siemens Building Technologies 100/Présentation de Synco 100/DMT 17

. . . . Synco. TM 100 RLM 162: contact auxiliaire (ex: Commande batterie électrique) Y [%] 100% Y [%] 1 sortie chaude 1 sortie froide 100% Y 1 Application: • (-) Batterie froide à détente directe • (+) Batterie électrique Q 13 T T Y [%] 100% Y [%] Séquence chaud/froid Y 1 Juillet 03 Réglage sortie TOR: ON (90% Y 2 calculé) OFF (60% Y 2 calculé) Siemens Building Technologies Y 2 Séquence chaud/chaud Réglage sortie TOR: ON (100% de Y 1) OFF (90% de Y 1) Y 1 100% T 100/Présentation de Synco 100/DMT Application: batterie électrique. T 18

. . . . Fonction Limitation ne gai e d r u te la Régu eur t a l u Rég RLM 162 eur ng à plo RLE 162 Max et Min eur lat u g é R lta de de T Min bia m a ’ ur d late u g é R RLA 162. . RLE 132 Juillet 03 Siemens Building Technologies 100/Présentation de Synco 100/DMT nce 19

. . . . Contrôle du fonctionnement Fonctionnement • vérification à la mise en service • activée par commutateur • sortie proportionnelle à la position du curseur TEST 5 ON Test OFF Automatique Vérification de la mesure (valable seulement pour la version RLM, RLE - 0/10 V) • indication entrée/sortie pour la vérification du capteur • utilisable avec la configuration à 1 sortie • seconde sortie (Y 2) proportionnelle à T° mesurée Juillet 03 Siemens Building Technologies 100/Présentation de Synco 100/DMT 20

. . . . Configuration Toute la configuration est réalisée par les commutateurs Exemple: RLM 162 6 5 4 3 2 1 Juillet 03 Siemens Building Technologies 100/Présentation de Synco 100/DMT 21
