Sydämen MRI-kuvauksen tekeminen LT Petri Sipola Itä-Suomen Yliopisto Kuopion yliopistollinen sairaala Kliinisen radiologian osasto KYS Kliininen radiologia

Tuloskuva Kommentti VH (vapaa hengitys), Ei EKG (ei tarvitse EKG-tahdistusta). Monen suunnan scoutit Pohjakuva 1 Pohjakuva 2

Tuloskuva Kommentti HP (hengitys pidätys), Ei EKG. True-Fisp transversaali. Käytetään yleiskatsauksesksi thoraxista, mm. pleuraneste, suonten kulut. Pohjakuva 1 Pohjakuva 2

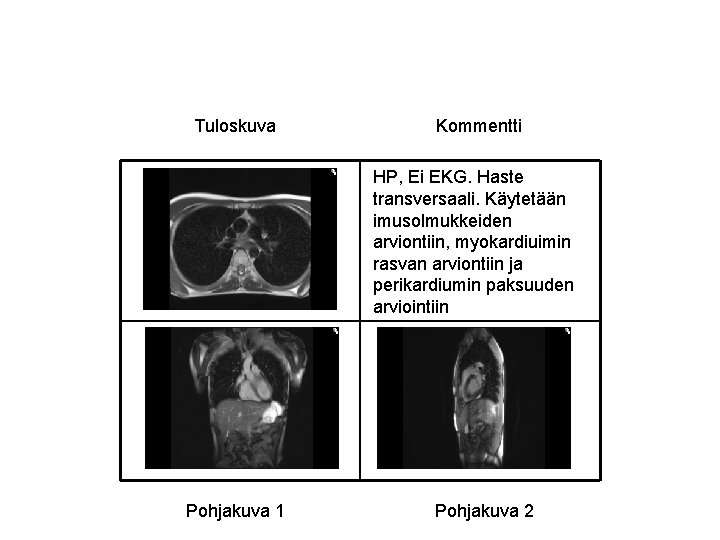

Tuloskuva Kommentti HP, Ei EKG. Haste transversaali. Käytetään imusolmukkeiden arviontiin, myokardiuimin rasvan arviontiin ja perikardiumin paksuuden arviointiin Pohjakuva 1 Pohjakuva 2

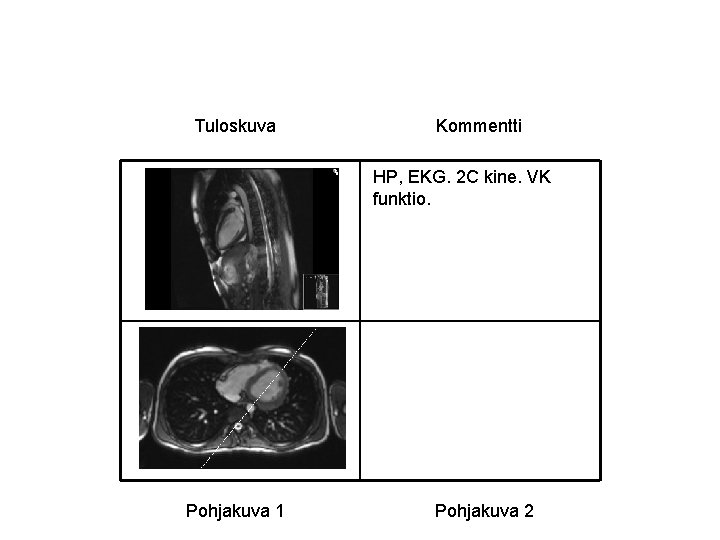

Tuloskuva Kommentti HP, EKG. 2 C kine. VK funktio. Pohjakuva 1 Pohjakuva 2

Tuloskuva Kommentti HP, EKG. Horisontaali pitkä akseli. VK funktio. Pohjakuva 1 Pohjakuva 2

Tuloskuva Kommentti HP, EKG. LV lyhyen akselin kuvia LV basiksesta apeksiin. Pohjakuva 1 Pohjakuva 2

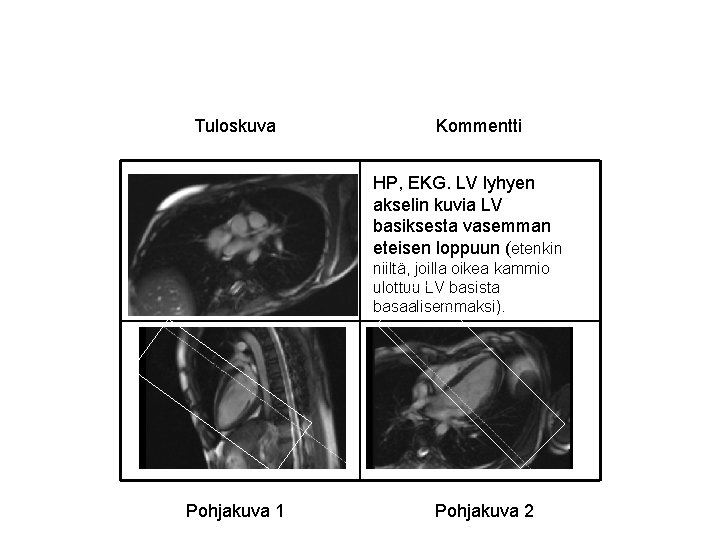

Tuloskuva Kommentti HP, EKG. LV lyhyen akselin kuvia LV basiksesta vasemman eteisen loppuun (etenkin niiltä, joilla oikea kammio ulottuu LV basista basaalisemmaksi). Pohjakuva 1 Pohjakuva 2

Tuloskuva Kommentti HP, EKG. VK radial kine, kohdasta, jossa VK seinämä paksuimmillaan. Pohjakuva 1 Pohjakuva 2

Tuloskuva Kommentti HP, EKG. 3 C-kuva. Aorttapäpän keskusta, mitraaliläppäaukon keskusta, VK apex. TAI Pohjakuva 1 Pohjakuva 2

Tuloskuva Kommentti HP, EKG. 4 C-kuva. Oikean kammion ”kulma”, VK keskusta, VK apex. TAI Pohjakuva 1 Pohjakuva 2

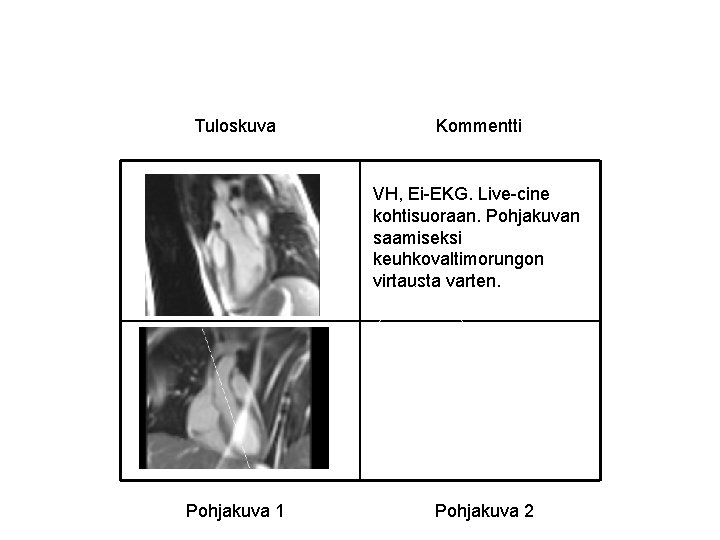

Tuloskuva Kommentti VH, Ei-EKG. Live-cine kohtisuoraan. Pohjakuvan saamiseksi keuhkovaltimorungon virtausta varten. Pohjakuva 1 Pohjakuva 2

Tuloskuva Kommentti VH, Ei-EKG. Live-cine kohtisuoraan. Pohjakuvan saamiseksi keuhkovaltimorungon virtausta varten. Pohjakuva 1 Pohjakuva 2

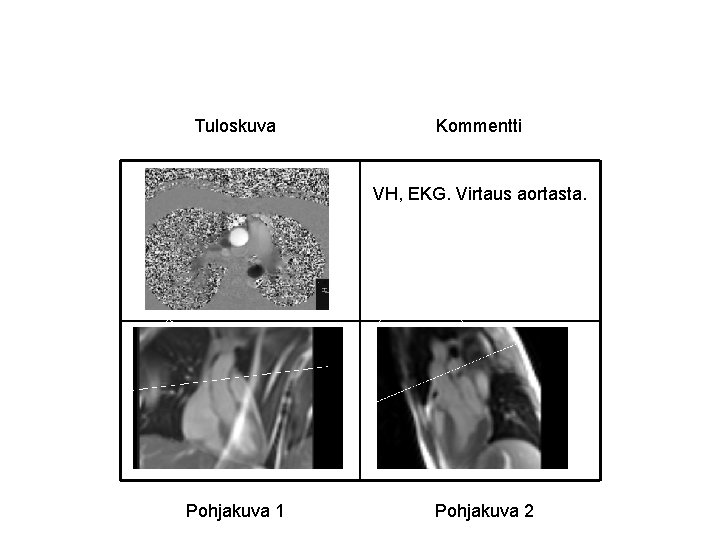

Tuloskuva Kommentti VH, EKG. Virtaus aortasta. Pohjakuva 1 Pohjakuva 2

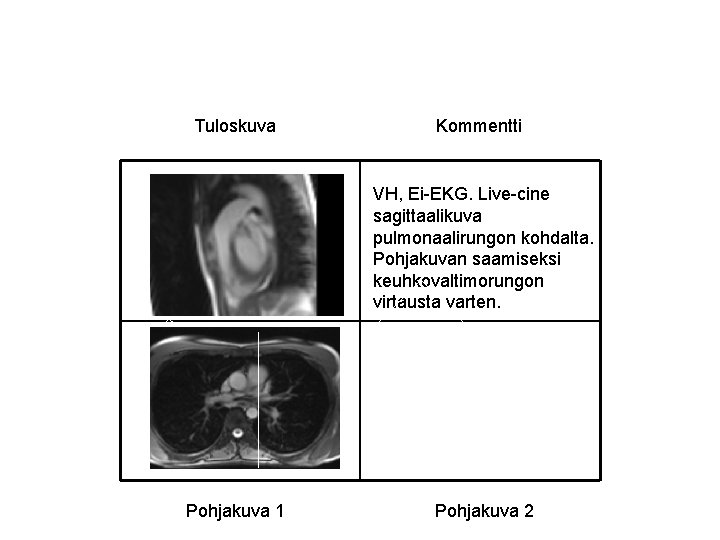

Tuloskuva Kommentti VH, Ei-EKG. Live-cine sagittaalikuva pulmonaalirungon kohdalta. Pohjakuvan saamiseksi keuhkovaltimorungon virtausta varten. Pohjakuva 1 Pohjakuva 2

Tuloskuva Kommentti VH, Ei-EKG. Live-cine kohtisuoraan. Pohjakuvan saamiseksi keuhkovaltimorungon virtausta varten. Pohjakuva 1 Pohjakuva 2

Tuloskuva Kommentti VH, EKG. Virtaus pulmonaalirungosta. Pohjakuva 1 Pohjakuva 2

Tuloskuva Kommentti HP, EKG. Fibroosikuvaus. Phase-sensitive (TI vapaa). Leikesuunta True-Fisp transversaali-sarjasta. Pohjakuva 1 Pohjakuva 2

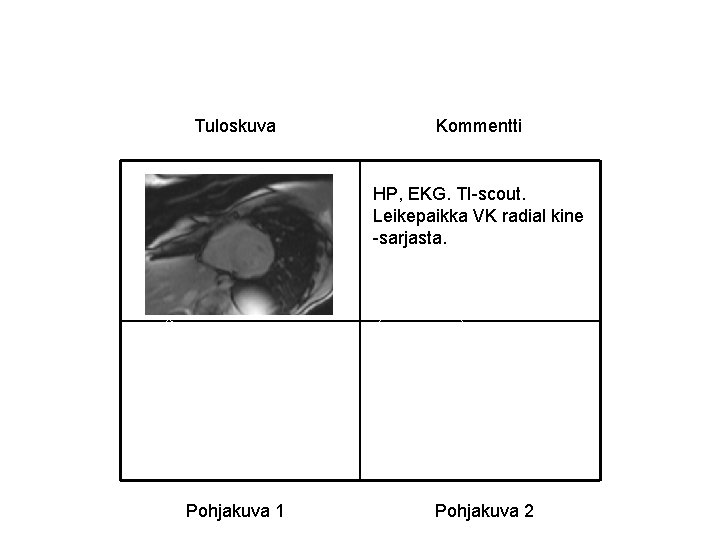

Tuloskuva Kommentti HP, EKG. TI-scout. Leikepaikka VK radial kine -sarjasta. Pohjakuva 1 Pohjakuva 2

Tuloskuva Kommentti HP, EKG. True-Fisp IR pakka koko vasen kammio. TI-asetettu. Leikesuunta VK radial kine -sarjasta. Pohjakuva 1 Pohjakuva 2

Tuloskuva Kommentti HP, EKG. True-Fisp IR pakka koko vasen kammio. TI-asetettu. Leikesuunta 2 C kine -sarjasta. Pohjakuva 1 Pohjakuva 2

Tuloskuva Kommentti HP, EKG. True-Fisp IR pakka koko vasen kammio. TI-asetettu. Leikesuunta Horisontaali pitkä akseli sarjasta. Pohjakuva 1 Pohjakuva 2

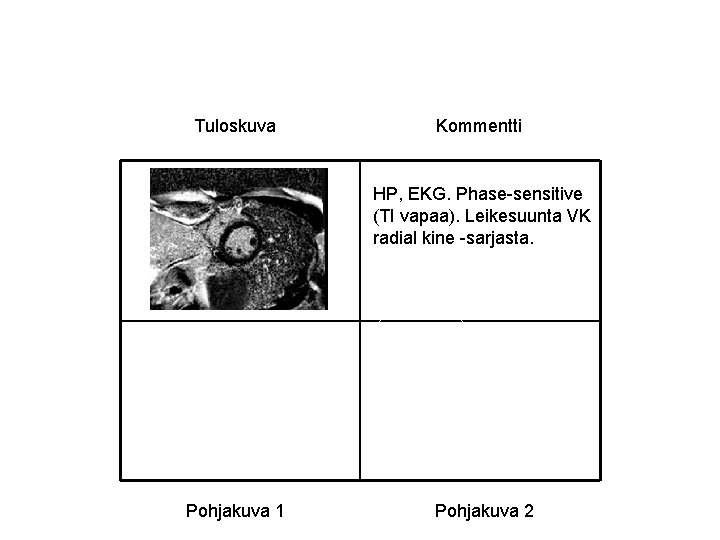

Tuloskuva Kommentti HP, EKG. Phase-sensitive (TI vapaa). Leikesuunta VK radial kine -sarjasta. Pohjakuva 1 Pohjakuva 2
