Switch Mode Power Supply Pspice Simulations1 SWJTU SMPS

SMPS Pspice Simulations TAEC 时间平均等效模型的 Spice实现(Boost拓扑) 设计目标：Vin=5 V Vout=10 V Pmax=30 W Fs=500 KHz

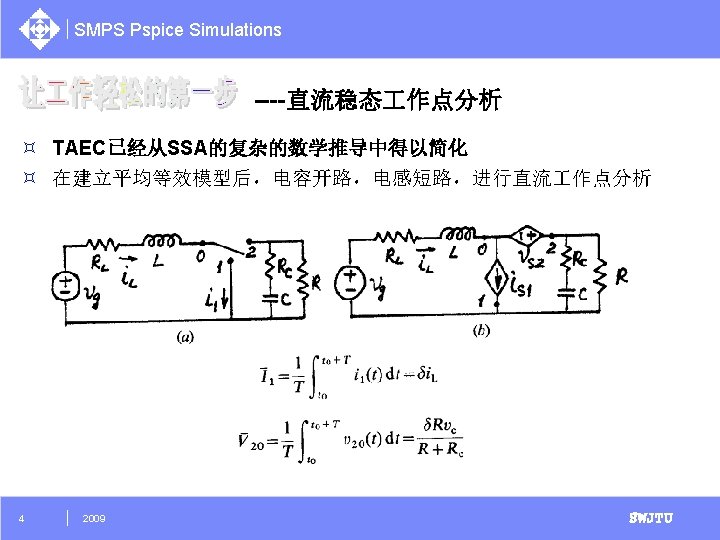

SMPS Pspice Simulations ³ 求解基本的KCL, KVL方程 5 2009 SWJTU

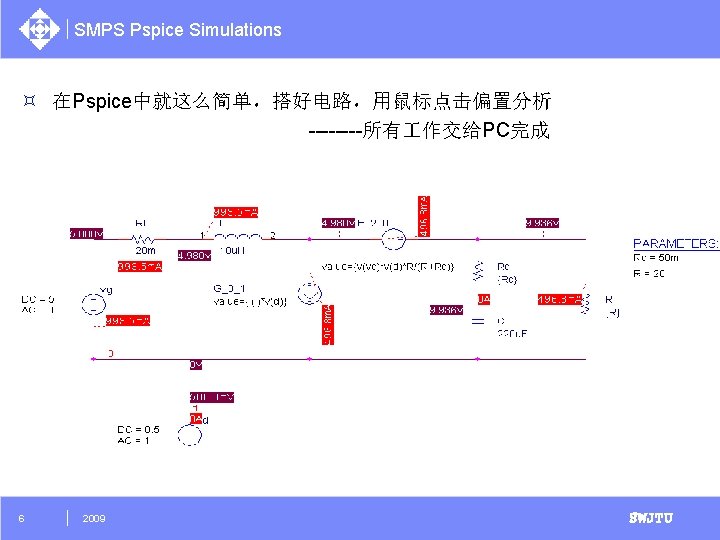

SMPS Pspice Simulations ³ 如下是用Excel 具，根据数学公式计算的结果， Vg(V) RL(Ω) 5 L(u. H) 0. 02 Rc(Ω)

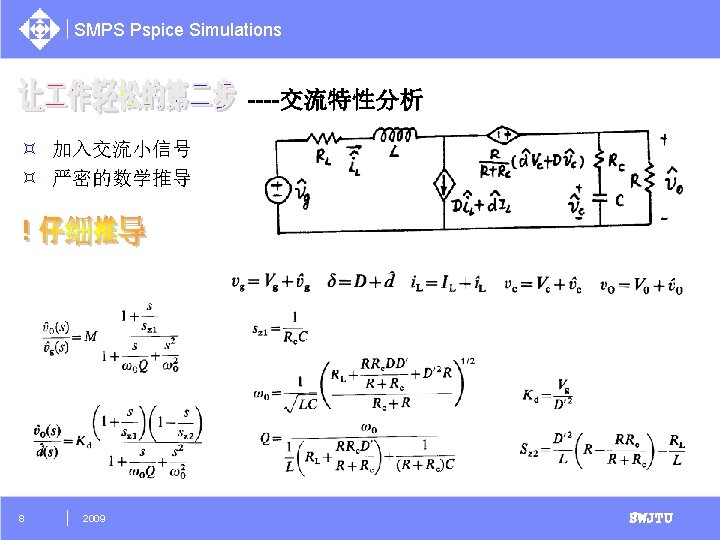

SMPS Pspice Simulations ³ Tea or Coffee! No! 眼睛大可不必离开屏幕双极点 ESR零点右半平面零点我不相信！

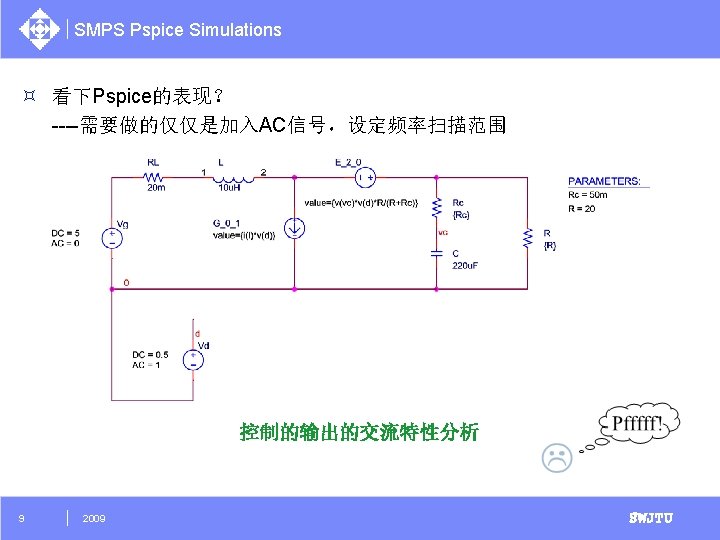

SMPS Pspice Simulations ³ 拉普拉斯传函验证 11 2009 SWJTU

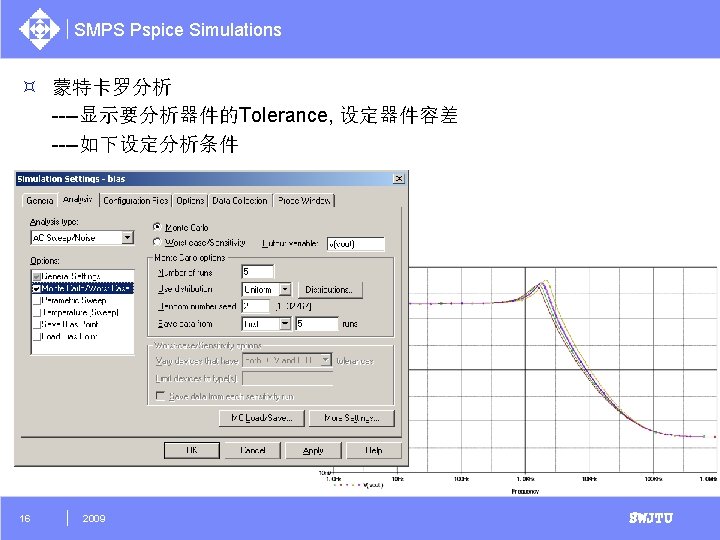

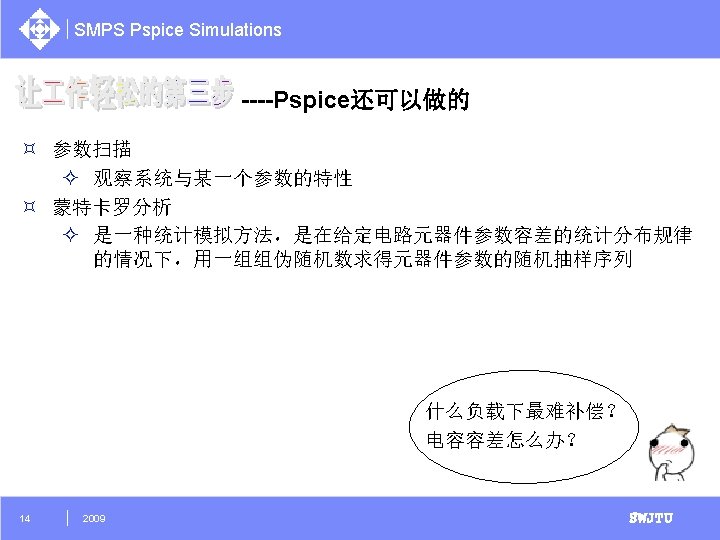

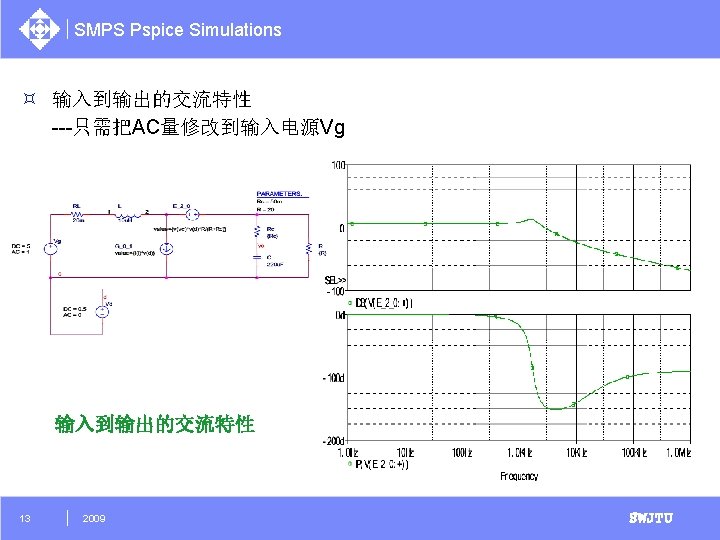

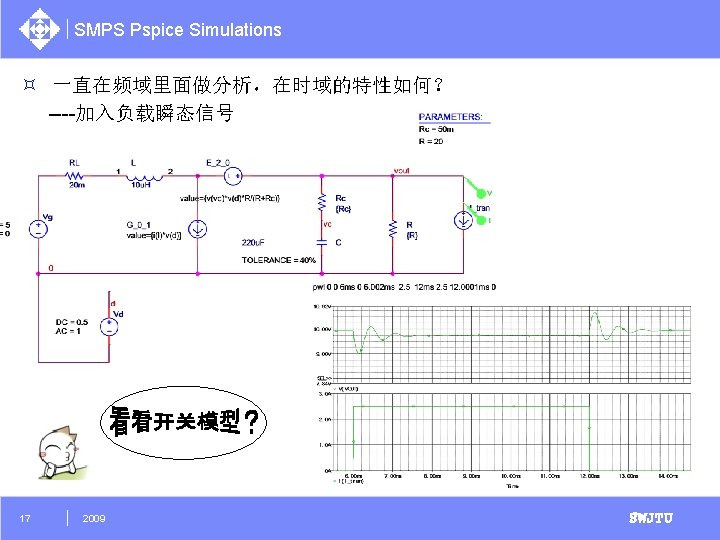

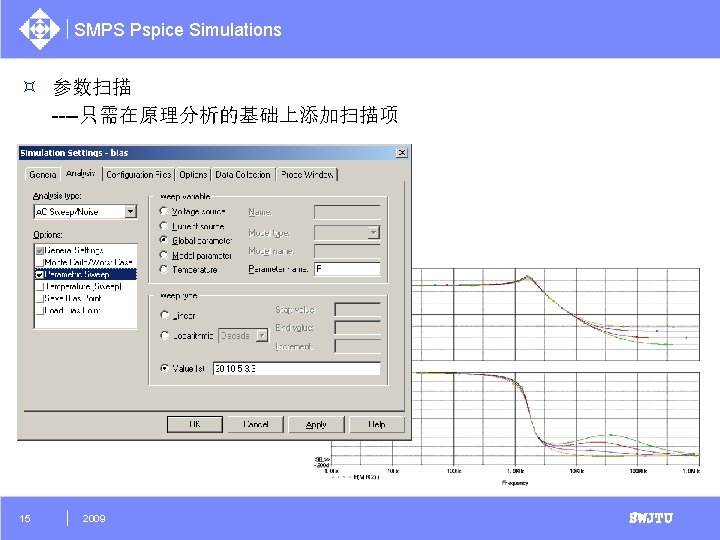

SMPS Pspice Simulations 电压模闭环控制分析 19 2009 SWJTU

SMPS Pspice Simulations ³ 电压模闭环控制原理图（开关模型） 20 2009 SWJTU

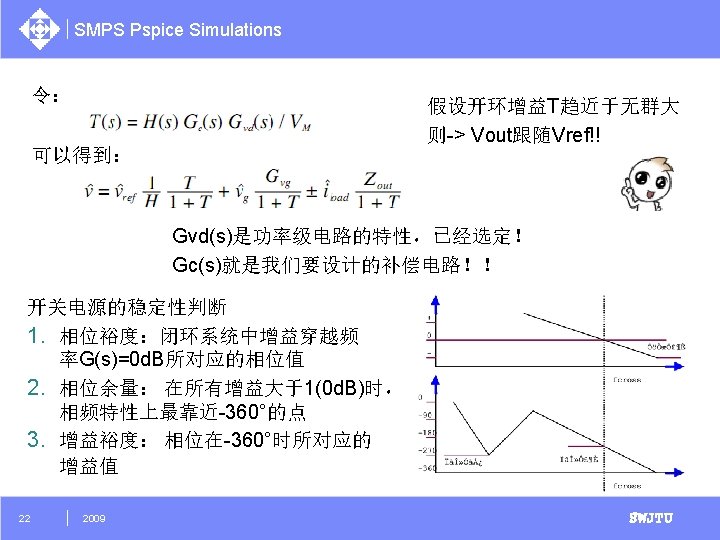

SMPS Pspice Simulations ³ 系统小信号框图 ----得到系统的闭环传递函数 21 2009 SWJTU

SMPS Pspice Simulations ³ Type. II补偿网络 --- PI补偿传递函数：波特图： 23 2009 SWJTU

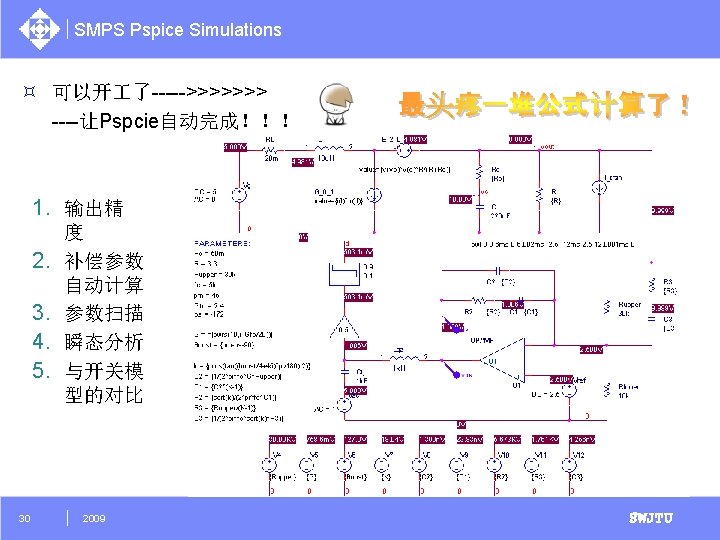

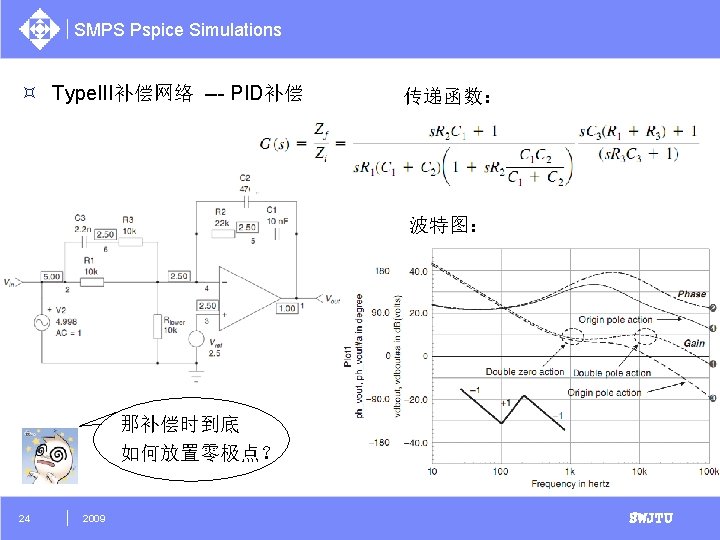

SMPS Pspice Simulations ³ 马上行动补偿我们的电路！！！ ----测量我们的功率电路 PS=-172. 6 ----Boost = PM-PS-90=45+172. 6 -90=127. 6

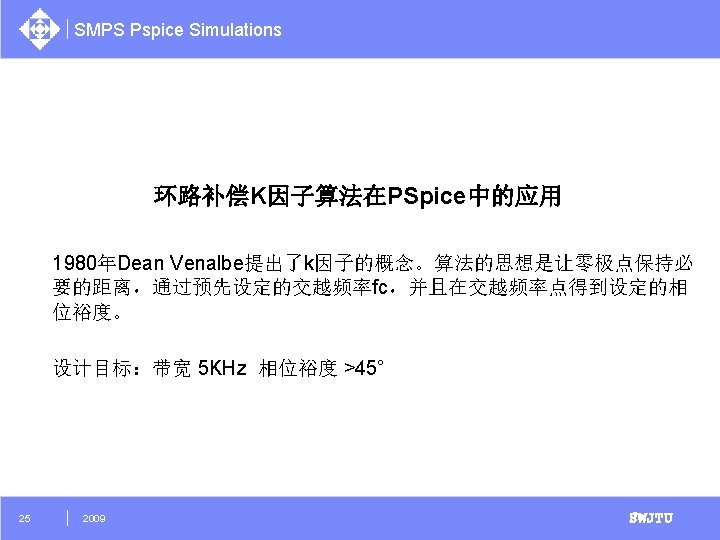

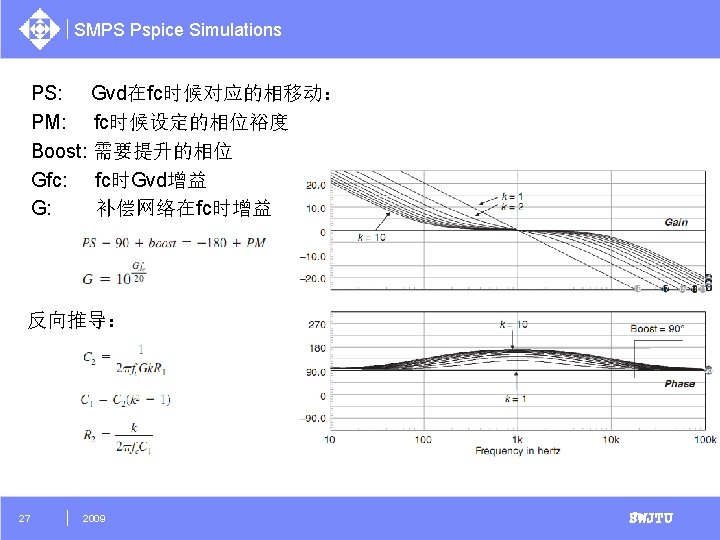

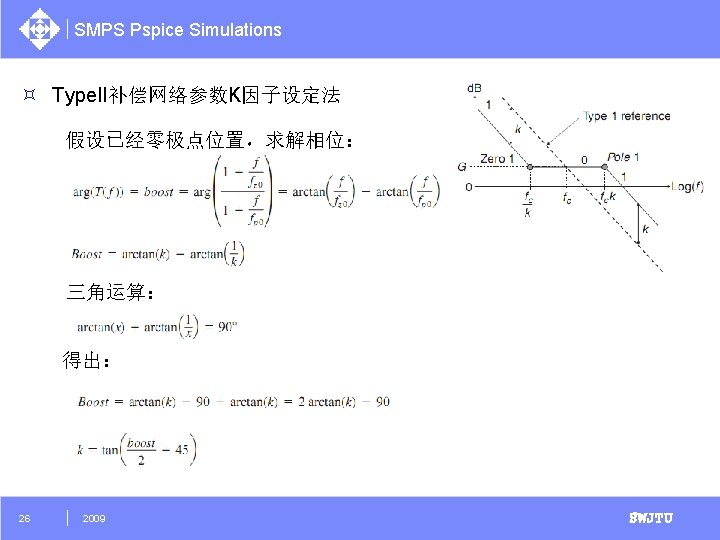

SMPS Pspice Simulations ³ Type. III补偿网络参数K因子设定法反向推导： 29 2009 SWJTU

SMPS Pspice Simulations ³ 验收我们的成果 ----负载扫描 3. 3Ω 10Ω 20Ω 31 2009 SWJTU

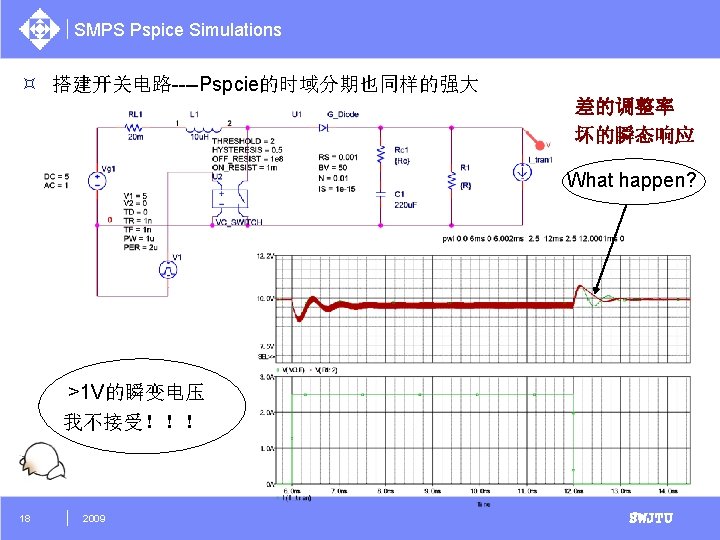

SMPS Pspice Simulations ³ 做瞬态分析，与开关模型对比！！！ 32 2009 SWJTU

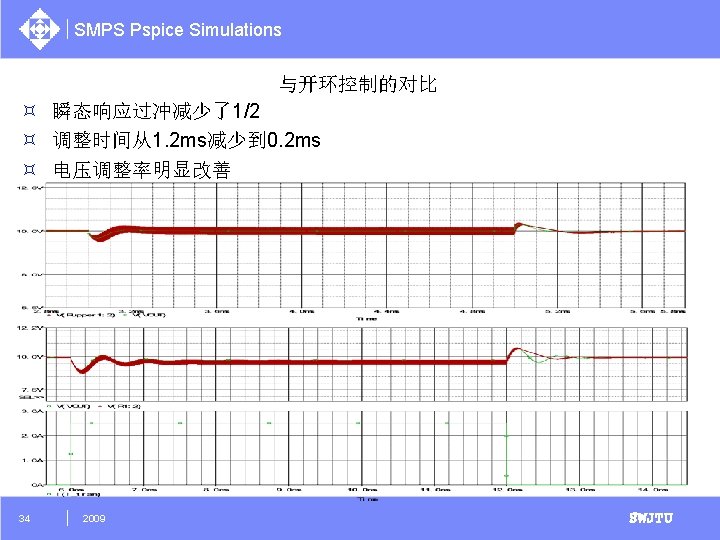

SMPS Pspice Simulations ³ 平均模型仿真曲线 ³ 开关模型仿真曲线 33 2009 SWJTU

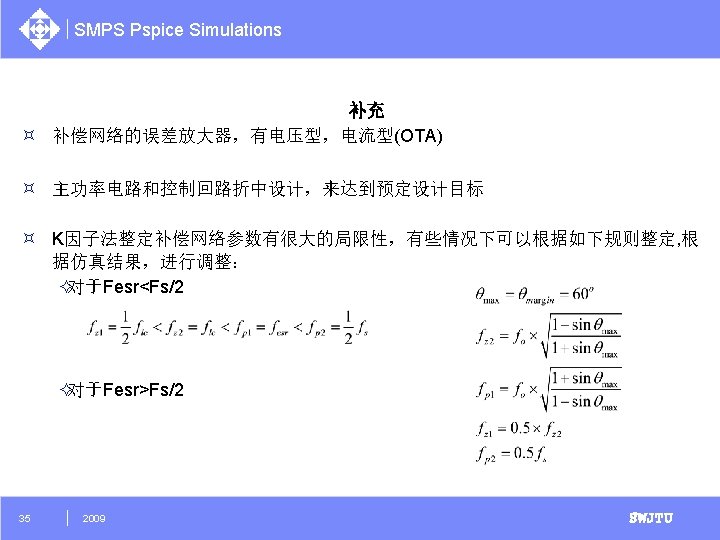

Slides: 36

Download presentation

Switch Mode Power Supply Pspice Simulations-1 SWJTU

SMPS Pspice Simulations TAEC 时间平均等效模型的 Spice实现(Boost拓扑) 设计目标：Vin=5 V Vout=10 V Pmax=30 W Fs=500 KHz Iripple=0. 5 A Vripple<0. 25 L = 10 u. H Rl=20 mΩ C=220 u. F Rc=50 mΩ 在介绍的过程中，如果对Pspice的具体操作有疑惑我们随时可以切换到Pspice界面进行 3 2009 SWJTU

SMPS Pspice Simulations ³ 求解基本的KCL, KVL方程 5 2009 SWJTU

SMPS Pspice Simulations ³ 如下是用Excel 具，根据数学公式计算的结果， Vg(V) RL(Ω) 5 L(u. H) 0. 02 Rc(Ω) 10 C(u. F) 0. 05 R(Ω) 220 D 20 1 -D 0. 5 直流分析 1. 987 输入输出增益 M 5. 96 d. B 26. 02 d. B 2. 262750 Q 实际 Vo 9. 935 20 控制输出增益 Kd 交流信号分析输入到输出的传递函弧度频率 ESR 零点 Sz 1 90909 rds 14. 47 KHz 功率级双极点 ω0 10681 rds 1. 70 KHz 21320 rds 3. 39 KHz 直接LC 控制到输出的传递函弧度 7 2009 频率 ESR 零点 Sz 1 90909 rds 14. 47 KHz 功率级双极点 ω0 10681 rds 1. 70 KHz 右半平面零点 Sz 2 496753 rds 79. 06 KHz SWJTU
