SVTH: v Khuất Thị Thùy v Trần Thị Phương v Nguyễn Bích Ngọc GVHD: Nguyễn Việt Hoa

I) KHÁI NIỆM, ĐẶC ĐIỂM, YÊU CẦU CỦA MẠNG ĐIỆN SẢN XUẤT QUY MÔ NHỎ. 1. Khái niệm Các tổ sản xuất Mạng điện sản xuất quy mô nhỏ Các phân xưởng sản xuất Các xí nghiệp sản xuất nhỏ

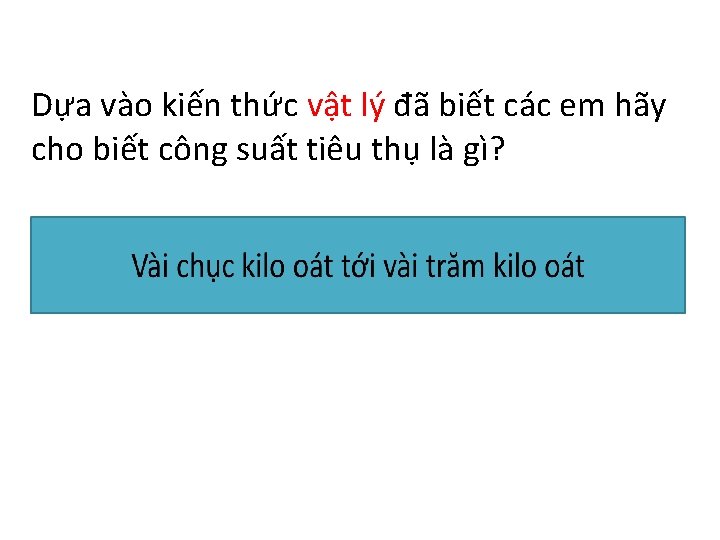

Dựa vào kiến thức vật lý đã biết các em hãy cho biết công suất tiêu thụ là gì?

Tải của mạng điện sản xuất quy mô nhỏ chủ yếu là : - Các loại động cơ điện - Các thiết bị điện - Máy hàn điện - Các thiết bị chiếu sáng

CÔNG SUẤT MỘT SỐ ĐỒ DÙNG TRONG GIA ĐÌNH Đèn dây tóc 75 W Đèn Nê-ôn 40 W Đèn Com pact 15 W (? ) Em có biết ý nghĩa của các số liệu ghi trên các đồ dùng này không? Mr Chung

2. Đặc điểm Bằng quan sát thực tế các em cho biết các tải tiêu điệnbố phân bố thường trung Tải thụ phân thường tập trung hay phân tán ? Điện của mạng được lấylấytừ Dùngáp một máy biến điện áp riêng hoặc nguồn áp hay hạáp áp? điện từcao đường dây hạ 380/220 V Mạng chiếu sáng được cấp như thế nào với Mạng chiếu sáng cũng được cấp từ đường dây hạ áp của cơ sở sản xuất? Cấp đường dây hạ áp của cơ sở sản xuất chung hay riêng?

3. Yêu cầu v Đảm bảo chất lượng điện năng, thể hiện ở hai chỉ tiêu: § Chỉ tiêu tần số § Chỉ tiêu điện áp Ngoài chỉ tiêu về tần số, điện áp để đảm bảo chất lượng điện năng, khi tính toán lắp đặt mạng điện, người sản xuất phải chú ý chỉ tiêu gì khác không?

v Đảm bảo kinh tế : Khi tính toán lắp đặt mạng điện sản xuất phải đảm bảo sao cho vốn đầu tư và chi phí vận hành kinh tế nhất v Đảm bảo an toàn: Mạng điện sản xuất phải đảm bảo vận hành thuận tiện, an toàn cho người sử dụng và thiết bị cũng như cho toàn hệ thống.

Trong sản xuất, để đảm bảo an toàn cho mạng điện, người ta thường lắp thiết bị bảo vệ gì? Tại sao?

II) Nguyên lí làm việc của mạng điện sản xuất quy mô nhỏ Sơ đồ mạng điện sản xuất quy mô nhỏ Tủ phân phối Nhận điện năng từ trạm biến Tủ náp, phân â tủ động chia tới hcác p hối lực, tủ chiếu p sáng của phân xưởng ạm Tr ến bi p á H Trạm biến áp (6: 24/0. 4 Kv) cấp điện cho cơ sở sản xuất Tủ động lực: Tủ động lực nhận điện từ tủ phân phối cung cấp cho các máy sản xuất Tủ chiếu sáng Nhận điện từ tủ phân phối cung cấp cho mạch chiếu sáng của các phân xưởng Tủ chi ế sán u g 1.

3. Nguyên lý làm việc Từ trạm biến áp , điện được đưa tới các tủ phân phối. Từ tủ phân phối qua các áp tô mát tới các tủ động lực , tủ chiếu sáng. Từ tủ động lực và tủ chiếu sáng cấp đện cho các máy móc và chiếu sáng. -Thao tác đóng điện từ nguồn đến tải Biến áp hạ áp Tủ phân phối Tủ động lực Tủ chiếu sáng

- Thao tác cắt điện theo chiều ngược lại
