Světelné pole Jan Kučera

Co je světelné pole Klasický obraz Světelné pole

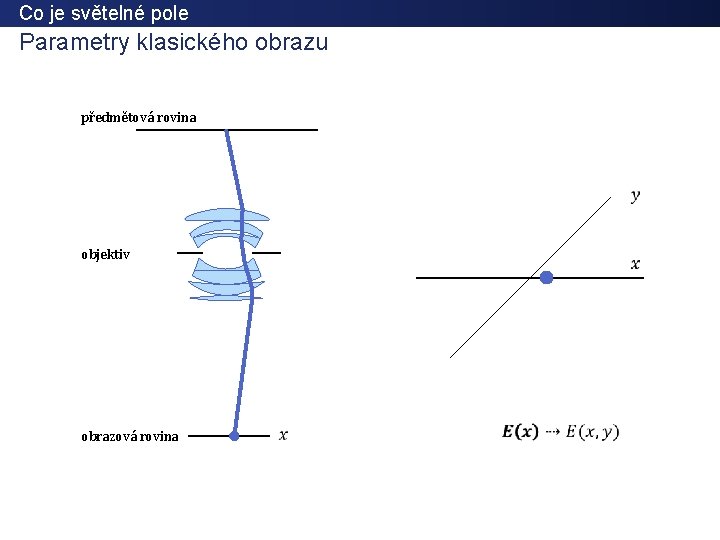

Co je světelné pole Parametry klasického obrazu předmětová rovina objektiv obrazová rovina

Co je světelné pole Parametry světelného pole předmětová rovina objektiv obrazová rovina

Co je světelné pole Jak z něj získat klasický obraz předmětová rovina objektiv obrazová rovina

Co se světelným polem Posun zobrazovací roviny snímací rovina obrazová rovina

Co se světelným polem Posun zobrazovací roviny obrazová rovina snímací rovina zkosení + projekce

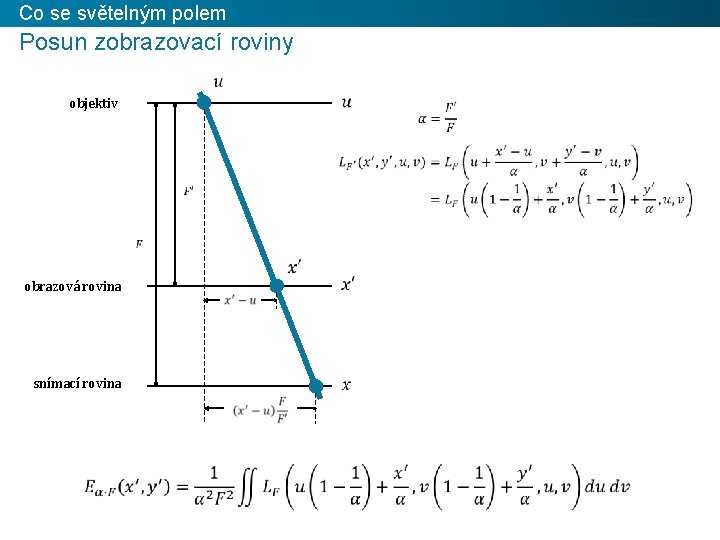

Co se světelným polem Posun zobrazovací roviny objektiv obrazová rovina snímací rovina

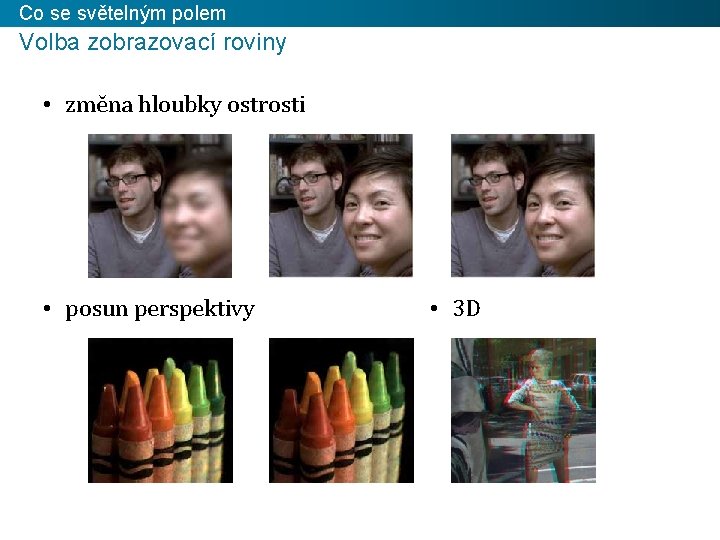

Co se světelným polem Volba zobrazovací roviny • změna hloubky ostrosti • posun perspektivy • 3 D

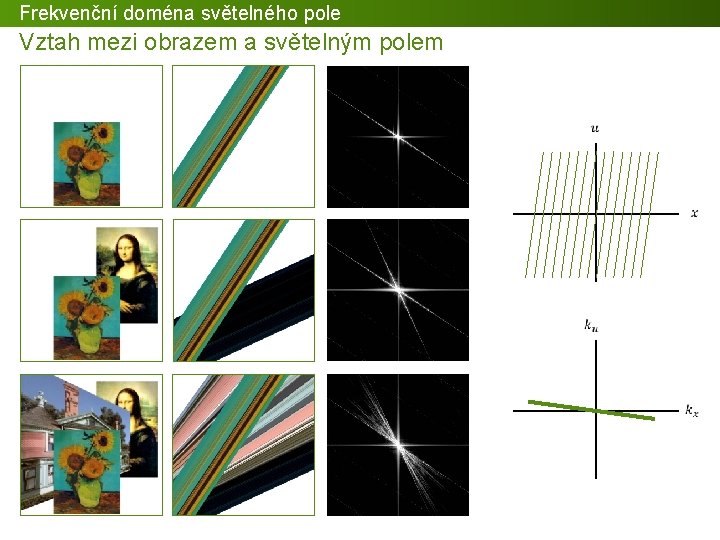

Frekvenční doména světelného pole Vztah mezi obrazem a světelným polem

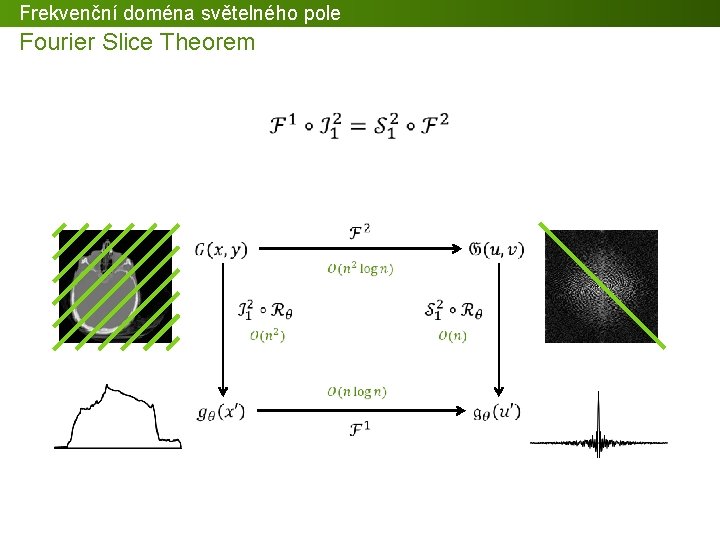

Frekvenční doména světelného pole Fourier Slice Theorem

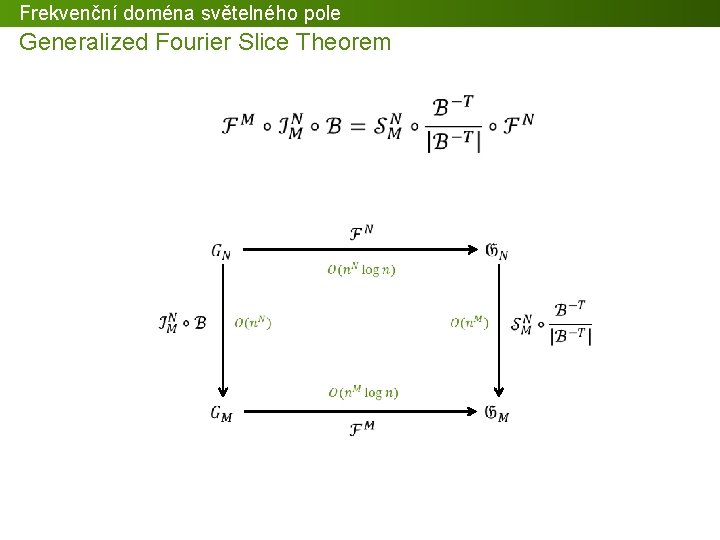

Frekvenční doména světelného pole Generalized Fourier Slice Theorem

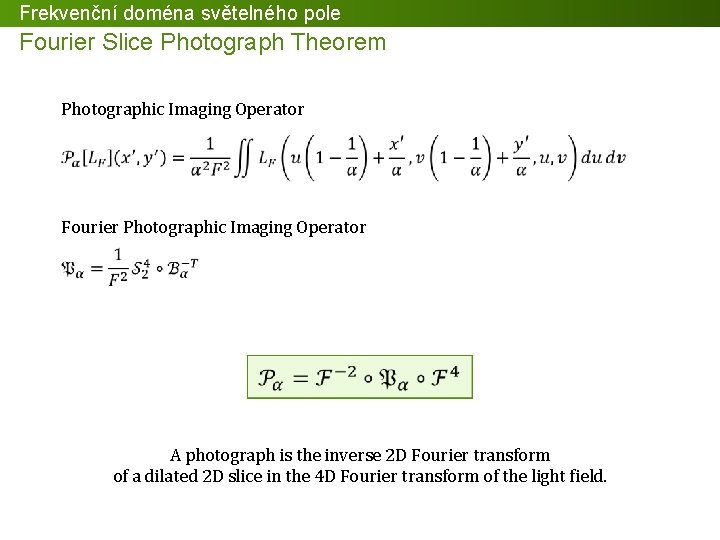

Frekvenční doména světelného pole Fourier Slice Photograph Theorem Photographic Imaging Operator Fourier Photographic Imaging Operator A photograph is the inverse 2 D Fourier transform of a dilated 2 D slice in the 4 D Fourier transform of the light field.

Frekvenční doména světelného pole Filtered Light Field Imaging Theorem 4 D jádro 2 D jádro

Jak světelné pole zaznamenat Optické prostředky předmětová rovina objektiv obrazová rovina snímací rovina

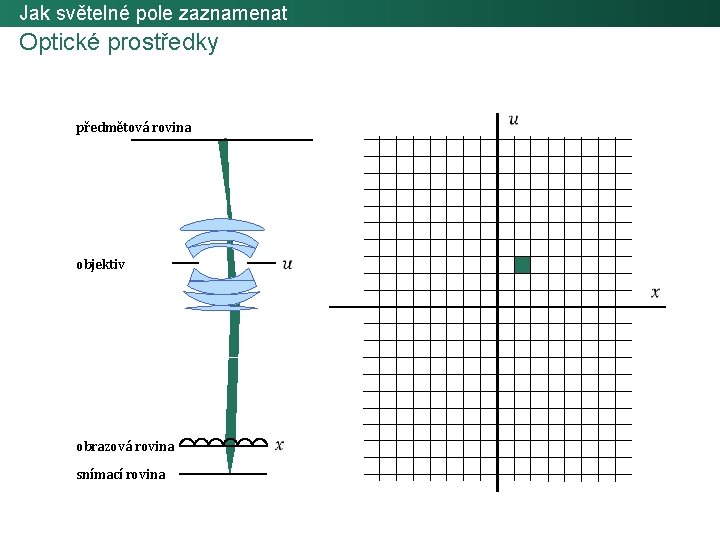

Jak světelné pole zaznamenat Optické prostředky

Jak světelné pole zaznamenat Parametry mikročoček • velikost • ohnisková vzdálenost

Jak světelné pole zaznamenat Parametry mikročoček • vzdálenost od snímací roviny

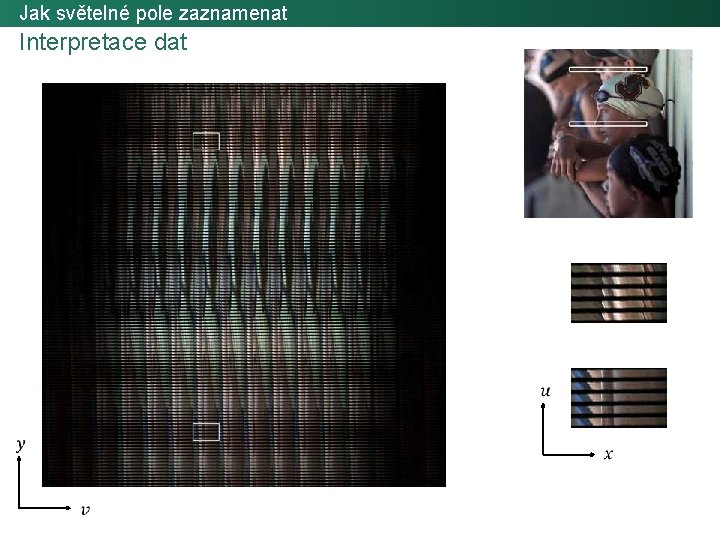

Jak světelné pole zaznamenat Interpretace dat

Jak světelné pole zaznamenat Interpretace dat

Jak světelné pole zaznamenat Interpretace dat

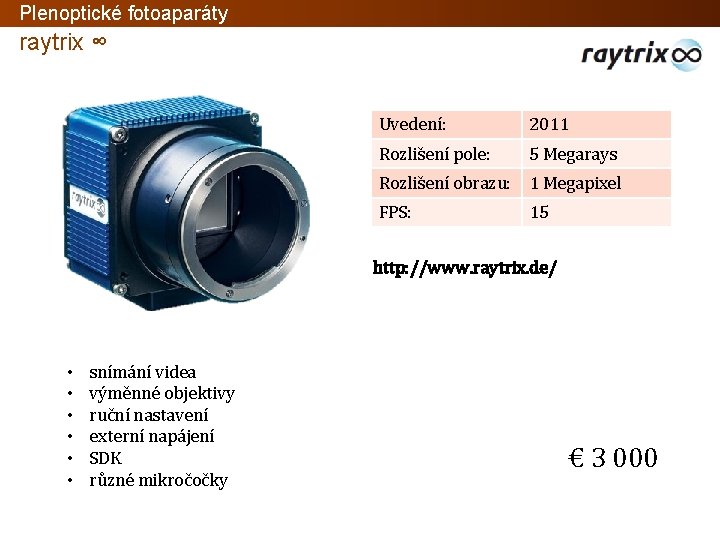

Plenoptické fotoaparáty raytrix ∞ Uvedení: 2011 Rozlišení pole: 5 Megarays Rozlišení obrazu: 1 Megapixel FPS: 15 http: //www. raytrix. de/ • • • snímání videa výměnné objektivy ruční nastavení externí napájení SDK různé mikročočky € 3 000

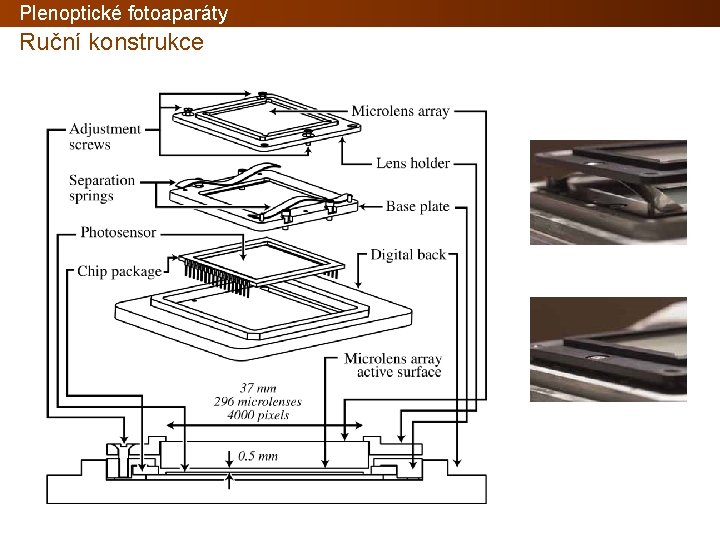

Plenoptické fotoaparáty Ruční konstrukce

Plenoptické fotoaparáty Lytro Uvedení: 2012 Rozlišení pole: 11 Megarays Rozlišení obrazu: 1 Megapixel FPS: — http: //www. lytro. com/ • • • bez možnosti videa pevný objektiv (8× optický zoom, f/2. 0) expozice (1/16 – 1/250), ISO (75 – 3200) a clona automaticky zatím minimální SW podpora s překvapením $ 399

Plenoptické fotoaparáty Lytro — co asi víte (hardware) objektiv sensor s mikročočkami engine

Plenoptické fotoaparáty Lytro — co možná nevíte (hardware) Zoran‘s Camera On A Chip 6 p 32 -bit RISC 2100 m. Ah Li-Ion Marvell Avastar 88 W 8787 So. C dotykový 1, 5“ LCD 128× 128

Plenoptické fotoaparáty Lytro — co možná nevíte (hardware) • • RTC orientace akcelerometr teploměry Bayer CFA Rozlišení sensoru: Rozlišení obrazu: Počet mikročoček: Rozlišení mikročoček: Vzdálenost od sensoru: 3280× 3280 = 10, 7 Mpx @ 12 bit 1080× 1080 = 1, 1 Mpx 328× 393, 6 = 129 100 10 px Otočení: -0, 006 rad 25 μm Rozestup: 13, 89 μm

Plenoptické fotoaparáty Lytro — co asi víte (software)

Plenoptické fotoaparáty Lytro — co možná nevíte (software) Lytro. lytrolib cameras kalibrační soubory z fotoaparátů (970 MB) images raw soubory (a 16 MB) a soubory pro sdílení (~1 MB) thumbs náhledy pro aplikaci (128× 128 čb a 300× 300 v barvě) library. db SQLite databáze importovaných souborů Soubory rozděleny do balíčků: 8 4 4 32 velikost typ verze velikost název data

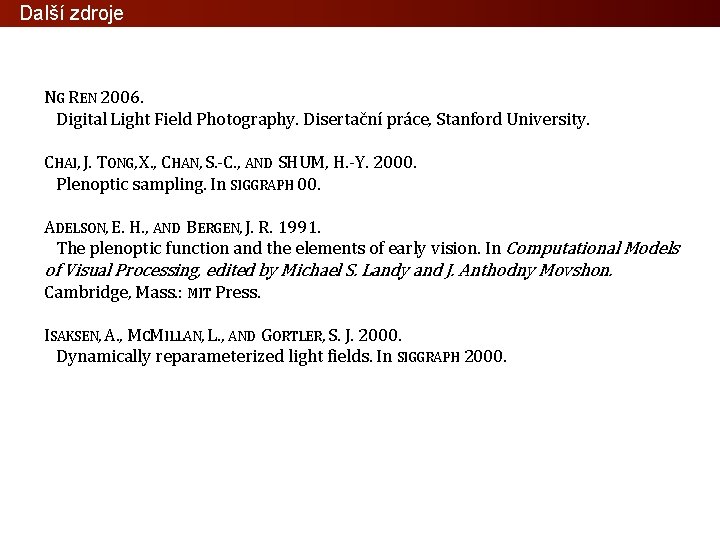

Další zdroje NG REN 2006. Digital Light Field Photography. Disertační práce, Stanford University. CHAI, J. TONG, X. , CHAN, S. -C. , AND SHUM, H. -Y. 2000. Plenoptic sampling. In SIGGRAPH 00. ADELSON, E. H. , AND BERGEN, J. R. 1991. The plenoptic function and the elements of early vision. In Computational Models of Visual Processing, edited by Michael S. Landy and J. Anthodny Movshon. Cambridge, Mass. : MIT Press. ISAKSEN, A. , MCMILLAN, L. , AND GORTLER, S. J. 2000. Dynamically reparameterized light fields. In SIGGRAPH 2000.
