SVJETLOST- ALTERNATIVNI IZVOR ENERGIJE Srednja škola Andrije Ljudevita Adamića

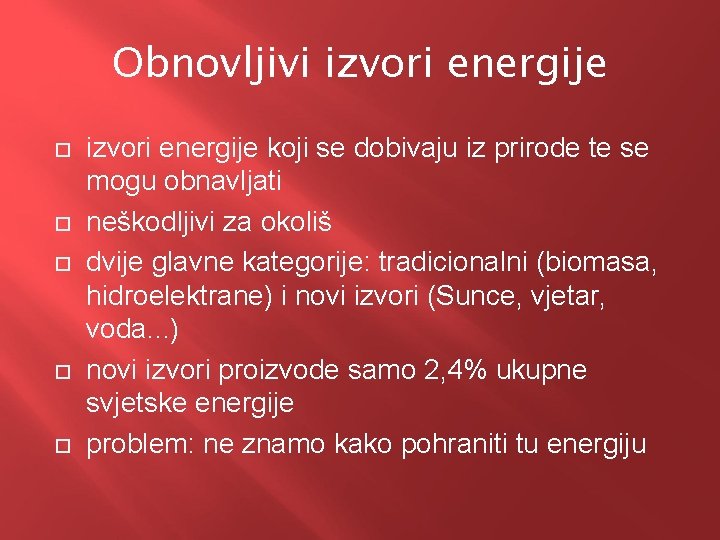

Obnovljivi izvori energije izvori energije koji se dobivaju iz prirode te se mogu obnavljati neškodljivi za okoliš dvije glavne kategorije: tradicionalni (biomasa, hidroelektrane) i novi izvori (Sunce, vjetar, voda. . . ) novi izvori proizvode samo 2, 4% ukupne svjetske energije problem: ne znamo kako pohraniti tu energiju

količina solarne energije koja svake minute stiže na Zemlju dovoljna je da zadovolji godišnje energetske potrebe čovječanstva trenutno se pokriva vrlo mali postotak energetskih potreba čovječanstva zbog slabe razvijenosti tehnologija za iskorištavanje energije Sunca i cijene sustava

Osnovni principi direktnog iskorištavanja energije Sunca su: solarni kolektori - pripremanje vruče vode i zagrijavanje prostorija fotonaponske ćelije - direktna pretvorba sunčeve energije u električnu energiju fokusiranje sunčeve energije - upotreba u velikim energetskim postrojenjima

Fotonaponske ćelije najpoželjniji način iskorištavanja energije Sunca slaba efikasnost visoke cijene direktna pretvorba solarne en. u električnu na principu fotoelektričnog efekta

Što je fotolelektrični efekt? - pojava izbijanja elektrona iz metala pomoću svjetlosti.

Što se događa kada elektron pokuša napustiti površinu metala? elektron koji izlazi je negativno nabijen (-) gubljenjem jednog elektrona površina postaje pozitivno nabijena (+) elektrostatska sila djeluje privlačno.

Kako se onda ostvaruje fotoefekt? Elektron napušta površinu metala ako je energija svjetlosti veća ili jednaka od izlaznog rada*. Eν ≥ Wi Ukoliko je energija fotona veća od izlaznog rada ostak energije utrošit će se na kinetičku energiju elektrona. h∙ ν = Wi + Ek *izlazni rad- rad potreban da bi elektron dospio na površinu metala

- - fotoelektrični efekt postiže se ukoliko je frekvencija upadne svjetlosti veća ili jednaka iznosu granične frekvencije specifične za pojedini metal. Metal K Na Li Zn Hg Fe Ag Λ(nm) 550 540 500 300 274 262 261 za izbijanje e- iz metala presudni su neelastični sudari s fotonom prijelaz energije.

Svjetlost - Svjetlost se pri fotoefektu ne promatra kao val, već kao roj sitnih čestica – FOTONA. - Einstein je prvi znanstvenik koji je svjetlost interpretirao kao roj čestica.

Einsteinova relacija fotonaponskog efekta

Emax Wi

O čemu ovisi fotoelektrični efekt? 1. Fotoelektrična struja je razmjerna intenzitetu svjetlosti koja izaziva efekt. 2. Kinetička energija fotolektrona je proporcionalna frekvenciji korištene svjetlosti.

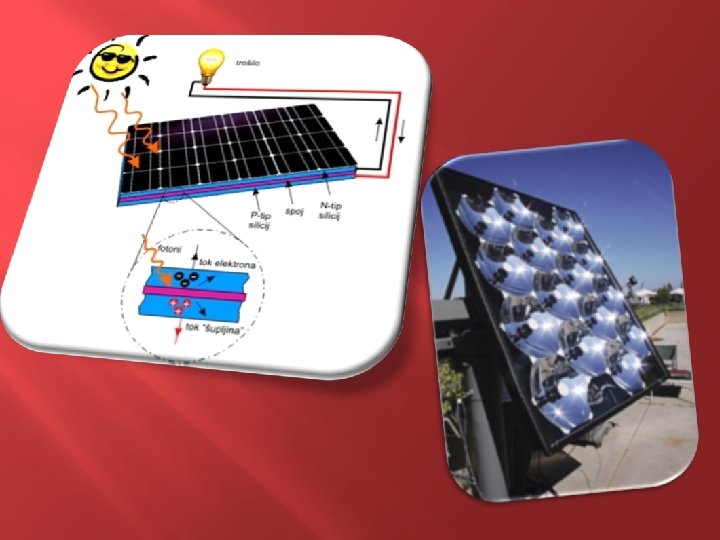

Građa više slojeva različitih materijala: gornji sloj - stakleni prekrivač ili neki drugi materijal (štiti ćeliju od vremenskih uvjeta) sljedeći sloj - anti-reflektirajući (spriječava reflektiranje svjetlosti natrag) dva poluvodička sloja solarne ćelije (uzrokuju gibanje elektrona)

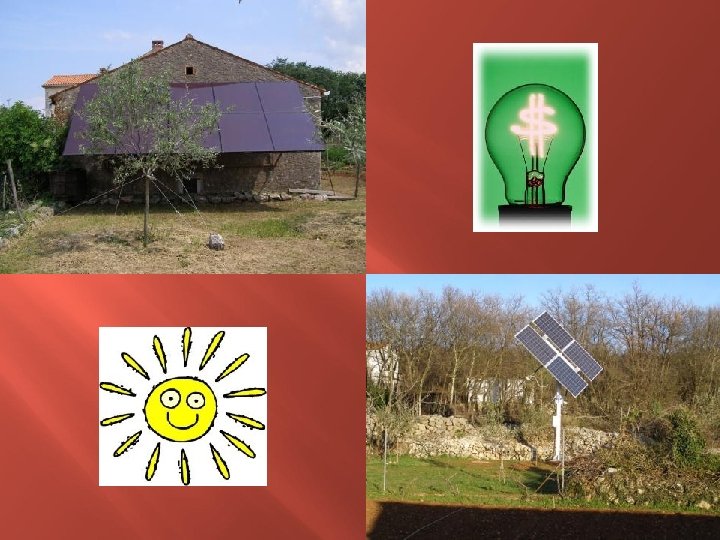

Fotonaponski sustav

Redni broj 1 Naziv robe - usluge JM SOL. MODUL HT 210 , 210 W KOM REGULATOR PUNJENJA SRP 30/48, 30 A, 48 V KOM SP 6000/48, DC-AC SINUS PRETVARAČ 6 KVA KOM 4 SBV 12 -230, SUHE GEL BATERIJE 230 Ah, C 20 KOM 5 AUTOMATSKA SKOLPKA SOLAR -MREŽA MOLLER KOM STUP SA SIDRIŠTIMA, I PRIRUBNICOM KOM 7 KABLOVI I PRIBOR ZA SPAJANJE KOM 8 BATBOX , TERMINAL ZA SPAJANJE 9 2 3 Količ ina 4 2 1 4 1 Cijena Raba t Iznos rabata Iznos 9. 206, 00 20% 7. 364, 80 29. 459, 20 1. 280, 00 20% 512, 00 2. 048, 00 15. 380, 00 20% 3. 076, 00 12. 304, 00 3. 311, 00 10% 1. 324, 40 11. 919, 60 1. 870, 00 2. 800, 00 1 1. 050, 00 KOM 1 450, 00 ZAKRETNI SISTEM S MOTOROM I UPRAVLJANJEM KOMPLE T 1 8. 980, 00 10 MONTAŽA SISTEMA PAU 1 4. 800, 00 11 PUTNI TRŠKOVI PAU 1 1. 200, 00 6 12 PDV 1 IZNOS 12. 277, 20 22% 76. 880, 80 16. 913, 78 UKUPNO 93. 794, 58

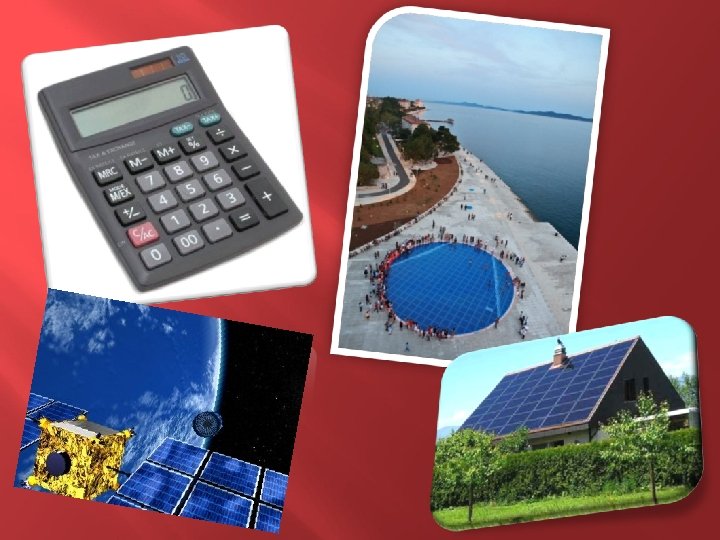

Primjena U Hrvatskoj: -izvor napajanja parkirališnih automata -kalkulatori -dekorativne svrhe: Zadar – „Pozdrav Suncu” -umjetni sateliti -svemirske stanice -solarne elektrane -napajanje el. en. na mjestima gdje je jeftinije ugraditi fotonaponski sustav nego napraviti instalacije za napajanje iz elektroenergetskog sustava

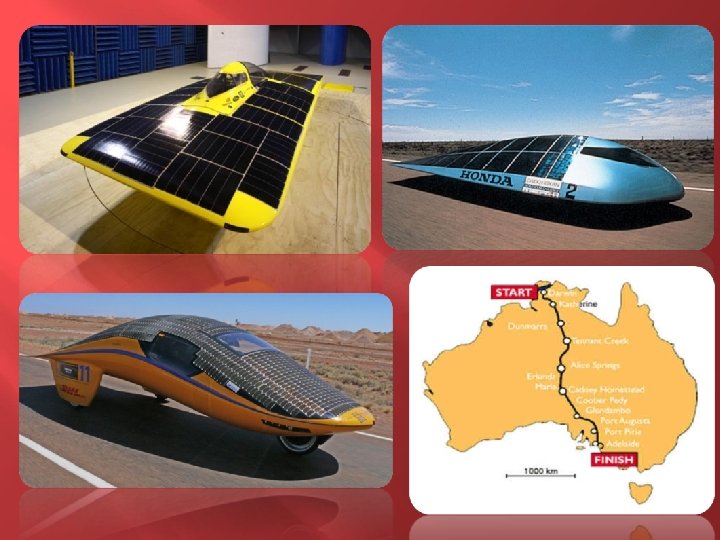

Zanimljivost Postoje pokušaji da se fotonaponske ćelije koriste u transportu. Australia World solar challenge Dionica utrke se proteže preko cijelog Australskog kontinenta.
