Sveučilište J. J. Strossmayera u Osijeku STROJARKI FAKULTET U SLAVONSKOM BRODU ZAVOD ZA TEHNOLOGIJE Katedra za zavarivanje i površinsku zaštitu Dr sci, Stjepan Aračić izv, prof PROJEKTIRANJE TEHNOLOGIJE Površinske zaštite U S. Brodu , Svibanj. 2007

UVOD - UPIT - poduzeću – razmatranje - vrsta posla mogućnost realizacije –(BIRO) - KALKULACIJA - na osnovu podloge projekta tko je poslao ili vlastitog projekta -PONUDA - sadrži konačnu cijenu, -cijenu po stavkama -– specifikaciju opreme s troškovnikom POTVRĐENA (PRIHVAĆENA) PONUDA slijedi -UGOVOR ?

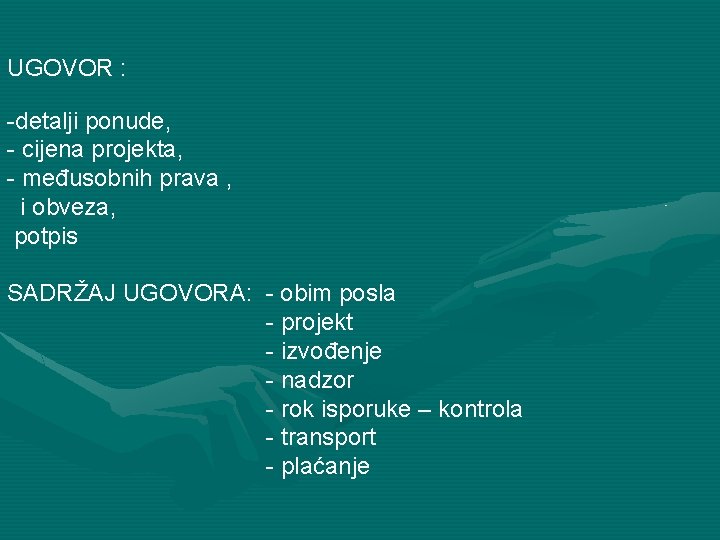

UGOVOR : -detalji ponude, - cijena projekta, - međusobnih prava , i obveza, potpis SADRŽAJ UGOVORA: - obim posla - projekt - izvođenje - nadzor - rok isporuke – kontrola - transport - plaćanje

SHEMA: Projektiranje: - proces proizvodnje vremenske - prostorno, projekt kompletne stavke - standardi i propisi - normiranje (primjer) - tehnološki postupak (primjer) - kontrola i ispitivanje - higijensko-tehnička zaštita

Projektiranje tehnologije površinske zaštite u proizvodnji Korozivna zaštita konstrukcije obuhvaća uzajamno povezane procese: - priprema za proizvodnju (rad. Nalog. razrada) - tehnološki redoslijed operacija (proizvodnja) - obrada površine (pjeskarenje itd. ) -temeljno ličenje - međufazna zaštite - završno ličenje Navedeno uz operacije podrazumijeva i više podoperacija Tehnološki proces - proces izrade svih operacija i podoperacija

1. Projektiranje procesa proizvodnje površinske zaštite - ( vremenski) Faktori koji utječu na projektiranje površinske zaštite su: - agresivnost medija - tehnološki procesi koji će se primijeniti - tip i vrsta opreme - veličina serije (proizvodnje) - opremljenost radionice (ličiona) - organizacija radionice Pri projektiranju površinske zaštite - treba postići - kontinuiranost i paralelnost zasebnih operacija i zasebnih (pjeskarenje, odprašivanje, temeljno ličenje) - izravnost osigurati najkraći transportni put - kolanja predmeta pjeskarenje ličiona komore radionice

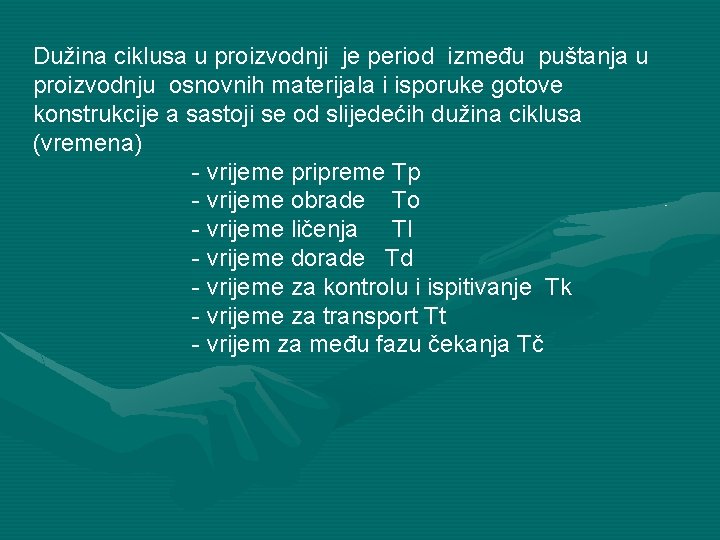

Dužina ciklusa u proizvodnji je period između puštanja u proizvodnju osnovnih materijala i isporuke gotove konstrukcije a sastoji se od slijedećih dužina ciklusa (vremena) - vrijeme pripreme Tp - vrijeme obrade To - vrijeme ličenja Tl - vrijeme dorade Td - vrijeme za kontrolu i ispitivanje Tk - vrijeme za transport Tt - vrijem za među fazu čekanja Tč

Tpzk = Tp +To +Ts + Tz + Td + Tk + Tt + Tč Index uz T su proizvoljni 2. Projektiranje procesa proizvodnje površinske zaštite ( prostorno) Projektiranje procesa proizvodnje površinske zaštite bitno zavisi od razmještanja i uzajamnih veza proizvodnih dijelova ( pjeskara, ličiona radionica) skladište boja itd. ) - opseg proizvodnje , površinske zaštite - oblik i gabariti - tehnologija izrade za dati proizvod Projektiranje tehnologije mora biti zasnovano na sadržaju procesa izrade od pripreme do procesa.

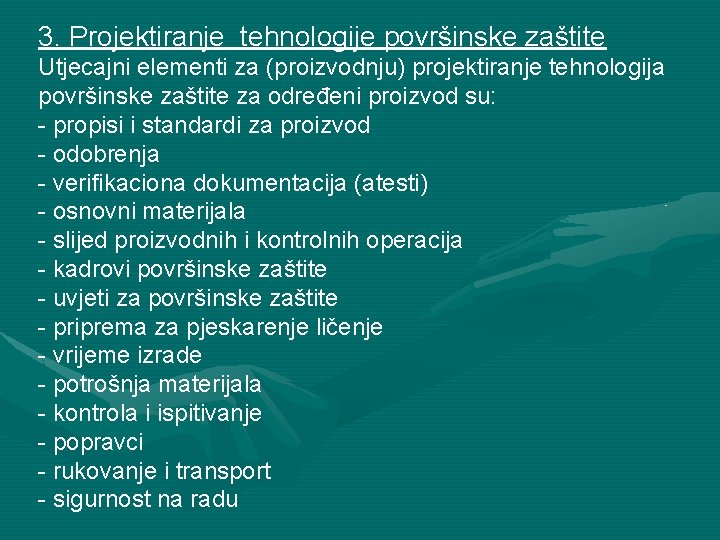

3. Projektiranje tehnologije površinske zaštite Utjecajni elementi za (proizvodnju) projektiranje tehnologija površinske zaštite za određeni proizvod su: - propisi i standardi za proizvod - odobrenja - verifikaciona dokumentacija (atesti) - osnovni materijala - slijed proizvodnih i kontrolnih operacija - kadrovi površinske zaštite - uvjeti za površinske zaštite - priprema za pjeskarenje ličenje - vrijeme izrade - potrošnja materijala - kontrola i ispitivanje - popravci - rukovanje i transport - sigurnost na radu

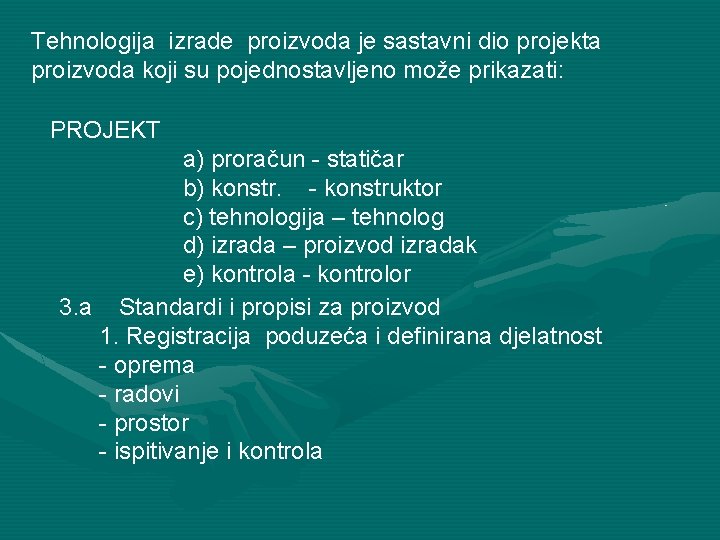

Tehnologija izrade proizvoda je sastavni dio projekta proizvoda koji su pojednostavljeno može prikazati: PROJEKT a) proračun - statičar b) konstr. - konstruktor c) tehnologija – tehnolog d) izrada – proizvod izradak e) kontrola - kontrolor 3. a Standardi i propisi za proizvod 1. Registracija poduzeća i definirana djelatnost - oprema - radovi - prostor - ispitivanje i kontrola

2. Standardi i propisi Standardi - proizvod u eksploataciji - tolerancije - preporuke za materijale i zaštitu - neophodni min. ispitivanja i kontrole - površinski zaštitni - sistemi Propisi - konkretni standardi - specijalistički propisi Tehnički uvjeti Interni propisi - na nivou tvornice poduzeća, grane standardi: propisi → baza za projekt

3. b Odobrenje Za svaki proizvod mora biti jasna nadležnost ovlaštenih institucija ovlaštenih za kontrolu kvalitete proizvoda Npr. IPK ( inspektorat parnih kotlova) energetika procesna industrija posuda pod pritiskom za brodove i sve vezano za pomorstvo (riječno pomorstvo) Odobrenja za: -pogone( radionice, ličiona, pjeskara) - postupke - kontrole institucije - sporne situacije - žig na dokumentu i natpisne pločice. Odobrenje jednako suglasnost

3. c Verifikaciona dokumentacija (atesti) Poduzeće: uvjerenje o podobnosti Oprema: periodički pregledi podešavanja (airless – šprice autom. Ličione) Mjerna oprema: kartice o baždarenju i testiranju Kadrovi: kvalifikacija i specijalizacija projektant, tehnolog, ličilac) Prostor: ventilacija, svjetla uzemljenje ZNR 3. d Upotrebljeni materijal - pijesak, sačma (granulacija, kvaliteta - boja razređivać ostale komponente ( rok, upotrebljenost atest kvaliteta) 3. e Ostali materijali - Propisivanje kupki, sušenja izbor po zahtjevu dokumentacije

Slijed proizvodnih i kontrolnih operacija -pokazati uzorke - pregled opreme, materijala (boja itd) - pregled ličione, tehnologija - pjeskarenje - kontrola: odobrenje za naredni korak - kontrola temeljnog ličenja - transport - popravak kontrola - međufazno ličenje - kontrola mjerenja, popravak nastavak - završno ličenje - kontrola - završni izvještaj

Postupci pijeskarenja Postupci ličenja - ručno – četkama - strojno- špricama - automatska ličiona automatizirano Postupci pijeskarenja (čišćenje površine) - ručno (četkama, brusilice manji do ST – 2 ili SA- 2. 0 Pjeskarenje (automatsko) do ST- 2. 5 SIS - SA 2. 5 Sačmarenje - granulacija čistoća hrapavost Odmašćivanje - Otapalima - benzin , specijalna otapalima

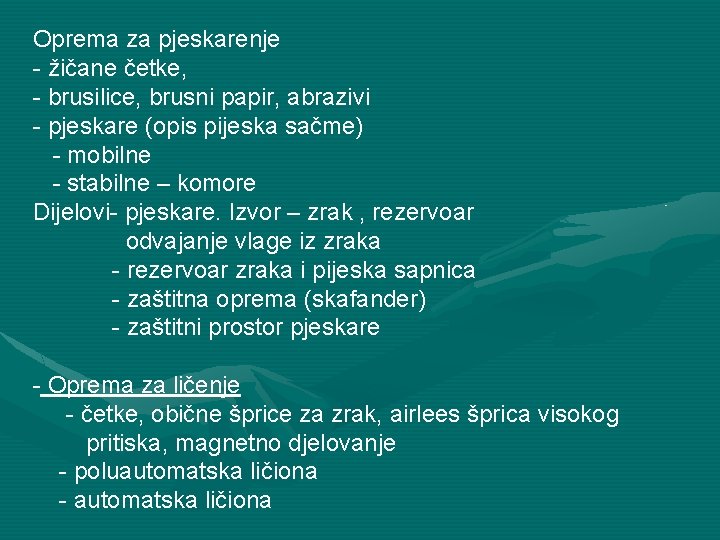

Oprema za pjeskarenje - žičane četke, - brusilice, brusni papir, abrazivi - pjeskare (opis pijeska sačme) - mobilne - stabilne – komore Dijelovi- pjeskare. Izvor – zrak , rezervoar odvajanje vlage iz zraka - rezervoar zraka i pijeska sapnica - zaštitna oprema (skafander) - zaštitni prostor pjeskare - Oprema za ličenje - četke, obične šprice za zrak, airlees šprica visokog pritiska, magnetno djelovanje - poluautomatska ličiona - automatska ličiona

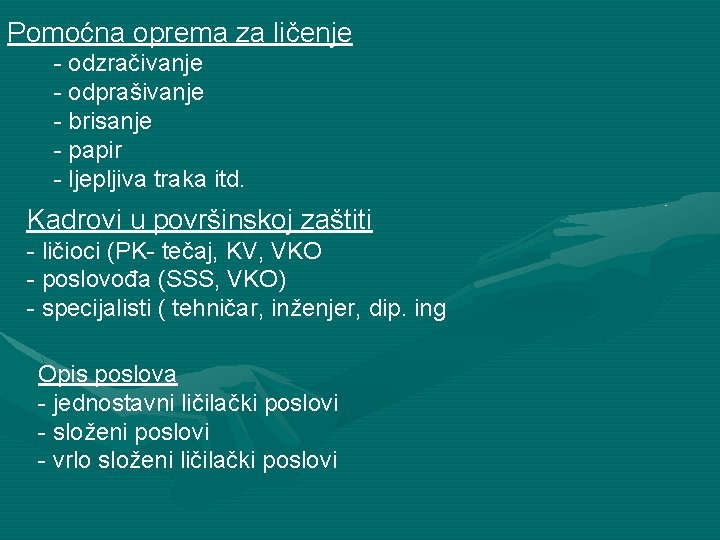

Pomoćna oprema za ličenje - odzračivanje - odprašivanje - brisanje - papir - ljepljiva traka itd. Kadrovi u površinskoj zaštiti - ličioci (PK- tečaj, KV, VKO - poslovođa (SSS, VKO) - specijalisti ( tehničar, inženjer, dip. ing Opis poslova - jednostavni ličilački poslovi - složeni poslovi - vrlo složeni ličilački poslovi

Uvjeti ličenja - temperatura +5 do +25 - vlažnost zraka do 65% - vrijeme, trajanje ličenja Režimi rada - temperatura - vlažnost, temperatura međusobna ovisnost Priprema za površinsku zaštitu - organizacija pjeskarenja – kontrola popravak- temeljno ličenje - priprema boje – miješanje (rok trajanja 3 - 5 sati) - obrada popravak kontrola

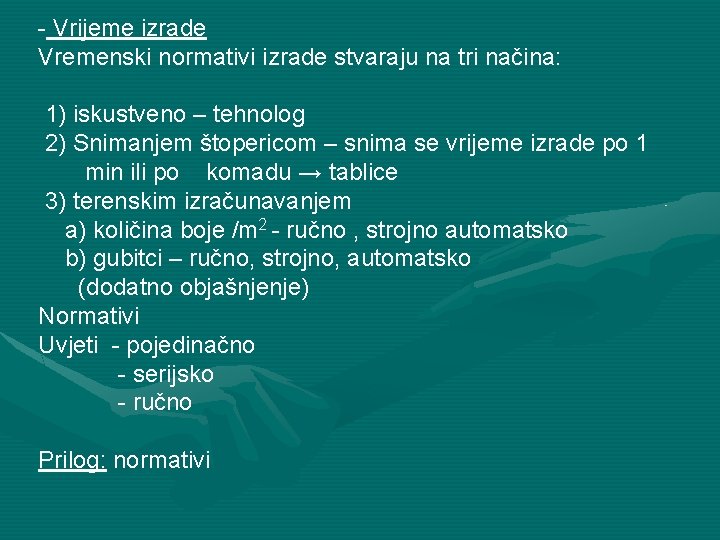

- Vrijeme izrade Vremenski normativi izrade stvaraju na tri načina: 1) iskustveno – tehnolog 2) Snimanjem štopericom – snima se vrijeme izrade po 1 min ili po komadu → tablice 3) terenskim izračunavanjem a) količina boje /m 2 - ručno , strojno automatsko b) gubitci – ručno, strojno, automatsko (dodatno objašnjenje) Normativi Uvjeti - pojedinačno - serijsko - ručno Prilog: normativi

Kontrola i ispitivanje - minimalni opseg da zadovolji kvaliteta Kontrola u pripremi proizvodnji - kontrola ulaznih sirovina (pijesak, sačma, boja, pomoćni ličilački materijal) - kontrola opreme za ličenje - kontrola vremena ličenja Svi ulazni materijali moraju imati ateste proizvođača i ovlaštenja za nivo kontrole Rok upotrebe, kratko uputstvo – vidljivo naznačeno na ambalaži kao dokument uz atest – doznačene tvornice U slučaju isteka roka moguća je i reatestacija u ovlaštenim ustanovama.

Kontrola temeljnog ličenja - provjera temeljnog premaza - provjera prijanjivosti mrežicama - u projektima debljine magnetnim metodama Ocjena ovjera dozvole za naredni premaz Slijedeće operacije – istim postupkom Popravci - uočeni nedostaci konstrukcije se opisuju - smatraju se mala oštećenja nedovoljna debljina premaza probijanje hrđe na određenim mjestima - može biti djelomična ili kompletna ponavljanje operacija - evidencija izvršenih popravaka i odobrenje za naredne operacije

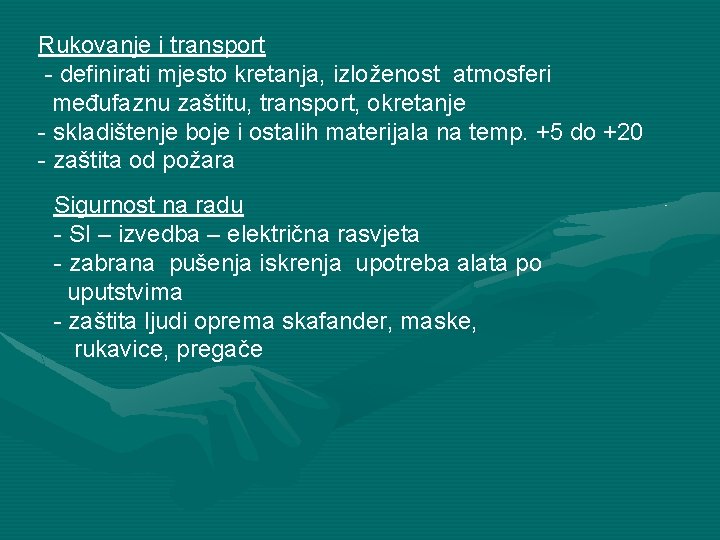

Rukovanje i transport - definirati mjesto kretanja, izloženost atmosferi međufaznu zaštitu, transport, okretanje - skladištenje boje i ostalih materijala na temp. +5 do +20 - zaštita od požara Sigurnost na radu - SI – izvedba – električna rasvjeta - zabrana pušenja iskrenja upotreba alata po uputstvima - zaštita ljudi oprema skafander, maske, rukavice, pregače
