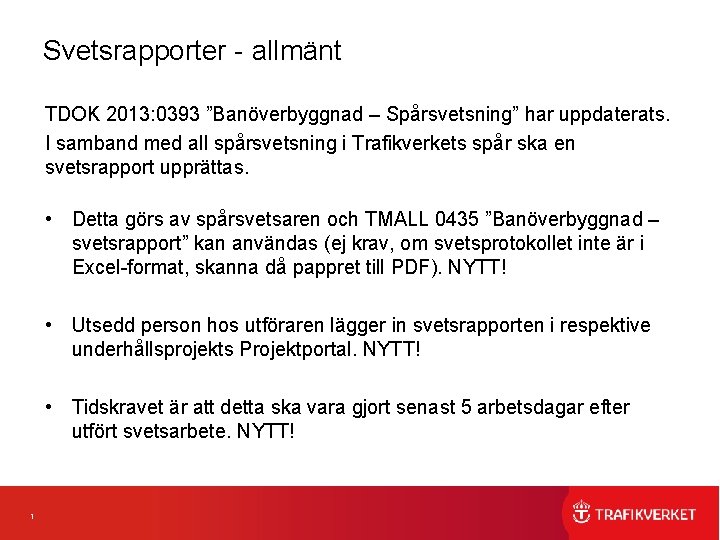

Svetsrapporter allmänt TDOK 2013: 0393 ”Banöverbyggnad – Spårsvetsning” har uppdaterats. I samband med all spårsvetsning i Trafikverkets spår ska en svetsrapport upprättas. • Detta görs av spårsvetsaren och TMALL 0435 ”Banöverbyggnad – svetsrapport” kan användas (ej krav, om svetsprotokollet inte är i Excel format, skanna då pappret till PDF). NYTT! • Utsedd person hos utföraren lägger in svetsrapporten i respektive underhållsprojekts Projektportal. NYTT! • Tidskravet är att detta ska vara gjort senast 5 arbetsdagar efter utfört svetsarbete. NYTT! 1

Svetsrapporter allmänt, forts. I en svetsrapport ska minst följande framgå: • svetsarnummer (svets ID) • typ av svetsning (termit , form eller påsvetsning), • bandel, endast 1 st bandel per rapport (görs svetsarbeten på flera bandelar ska en rapport per bandel tas fram) NYTT! • aktuellt objekt, t. ex. växelnummer • angivelse om km+m • rältemperatur • information om avstånd före och efter kap, för bestämning av spänningsfri temperatur (se TDOK 2013: 0664 ”Banöverbyggnad Skarvfritt spår, Krav vid byggande och underhåll”, kap. 9. 6) I svetsrapporten kan också eventuell ytterligare information som är värdefull för ansvarig beställare hos Trafikverket infogas, exempelvis för entreprenören internt arbetsordernummer (AO). 2

Svetsrapporter namnsättning NYTT! En svetsrapport namnges enligt nedan: – ordet ”Svetsrapport” – trafikplats, eller sträcka mellan två trafikplatser – Svetsarnummer – Spår eller spårväxelnummer – datum eller datumintervall för utförande Exempel vid trafikplats: Svetsrapport _Rbä_878_vx 102_20190430 Exempel vid sträcka mellan två trafikplatser: Svetsrapport_Stl Keb_123_sp. E_170311 12 Längre ner i presentationen kommer det visas hur denna läggs in i Projektportalen Namnet får inte innehålla mellanslag utan streck och/eller understreck används. 3

Svetsrapporter metadata i Projektportal NYTT! Följande egenskaper (metadata) ska anges i Projektportalen då svetsrapporten läggs upp: • I dokumentstrukturen läggs svetsrapporten under Produktion/Egenkontroller/Entreprenörens egenkontroll/Kontraktsår X/Ban. • Dokumenttitel: ska vara ”Svetsrapport” • Dokumentdatum: här anges startdatum för svetsarbetet om detta löper över flera datum • Bandel (endast en bandel per rapport) 4

Hur lägger man då in en svetsrapport i Projektportalen? Det finns även möjlighet att lägga in flera svetsrapporter samtidigt i Projektportalen, men i de följande bilderna visas hur en svetsrapport läggs in. 5

Den sparade svetsrapporten. .

. . Dras in i Projektportalen. 7

Då kommer en sida liknande denna upp med den aktuella svetsrapporten överst 2. Sedan på dessa punkter. 8 3. Till sist klicka på texten ”Egenskaper” 1. Klicka på de 3 punkterna.

När man tryck på ”Egenskaper” kommer detta upp. Alla obligatoriska fält (märkta med *) ska fyllas i! Dessutom ska bandel anges! 9

Klicka här för att ange ”Dokumentstruktur P” 10

Då ser det ut så här. Klicka på pilen framför ”Produktion” och sedan på pilen framför ”Egenkontroller” 11

Sedan på pilen framför ”Entreprenörens egenkontroll. . ” för relevant kontraktsår 12

Markera nu ”Ban” 13

Tryck här! 14

Tryck på OK! 15

Tryck här! 16

Klart! Svetsrapporten är sparad och metadatasatt i Projektportalen! 17
