Sustavi ukapljivanja Indirektni bez dodira sa teretom Chlorine
Sustavi ukapljivanja • Indirektni - bez dodira sa teretom; • Chlorine, Ethylene Oxide, Propilene Oxide Mix • Direktni – sa vlastitim parama tereta • Ethylene, Amonia, etc.
Indirektan ciklus ukapljivanja Nije čest na brodu Prema IGC Pravilniku obavezan je za: - Acetaldehid - Klor - Etilen oksid - Etilen-oksid / propilenoksid miks - Metil bromid - Propilen oksid - Sumporni dioksid Potreban veliki izmjenjivač i učinkovito rashladno sredstvo
Direktan ciklus ukapljivanja • Najčešći na brodovima • 3 sustava: – Direktan jednofazni – Direktan dvofazni ciklus s međuhlađenjem – Kaskadni sustav ukapljivanja
Direktan jednofazni Za “semy pressurised” brodove Mollier-ov dijagram
Direktan dvofazni ciklus ukapljivanja Brodovi s relativno niskim tlakom (fully refrigirated) Viši kompresioni omjer Međustupanjski hladnjak – bubanj u kojem dolazi do pada tlaka (djelomično ukapljivanje)
Direktan kaskadni sustav ukapljivanja Koristi se kada je temperatura mora previsoka ili kada je tlak para tereta previsok Koristi rashladno sredstvo
Direktan dvofazni kaskadni ciklus ukapljivanja 1 - 2 adijabatska kompresija 2 -3 izobarno hlađenje i djelomična kondenzacija 3 -4 adijabatska kompresija 4 -5 izobarno pothlađivanje i kondenzacija 5 -6 adijabatska ekspanzija (h = const)) 6 povrat djelomično ukapljenog tereta u tank 7 usis para rashladnog sredstva 7 -8 adijabatska kompresija r. s. (porast tlaka i temperature) 8 -9 izobarna kondenzacija 9 -10 adijabatska ekspanzija
Sustav ukapljivanja na LNG brodu Kompresor isparenog plina Rashladnik Odzračivanje Venting BOG compressor BOG Cooler Izmjenjivač topline Cold Box (CB) Dobava isparenog plina BOG delivery Fm Cargo Tanks Recirkulacija Recirculation Rashladna voda Cooling Water Separator ukapljenog plina Reliquified NG Separator Recirkulacija Recirculation Usisni ventil LNG pumpa LNG Pump Višestupanjski kompresor Multy Stage Compressor Back to Cargo Tanks Liquified Natural Gas (-160 o. C ) returneing to BOG cooler for BOG primary cooling Valve for primary cooling regulation Compander – tlači dušik u 3 stupnja od 13, 5 na 57 bar Nakon 3. stupnja pothlađivanje na -110 pa ekspanzija u ekspanderu s 57 na 13, 3 bar i -163 0 C (ide opet u C. B. za ukaplj. CH 4) Compander – Compresses the nitrogen in 3 stages from 13, 5 to 57 bar After 3 rd stage of compressor N 2 is cooled down to -110 o. C (in C. B. ) and than expanded fm. 57 to 13, 3 bar & -163 0 C (returning back to C. B. for Methan cooling purpose)
Sustav ukapljivanja na LNG brodu General arrangement 3 stage centrifugal compressor with expander & el motor N 2 reservoir (on roof) BOG compressors Cold box & separator Pre-cooler
Compander packaged unit 3 rd stage Water header 2 nd stage First stage
Compander packaged unit 3 rd stage cooler
Compander packaged unit expander Oil cooler Base frame gas cooler

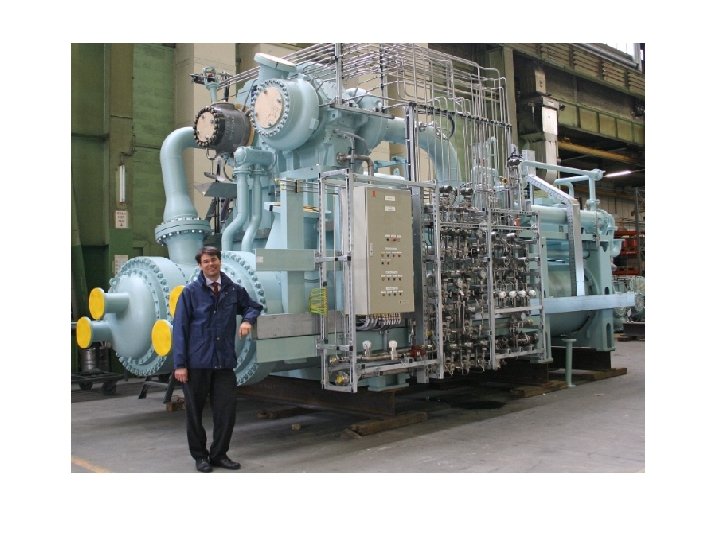

LNG Compander
Compander Core Unit Expander Compressor Stages
Core unit cross section
Gearbox
Rotor Stage 1 & 2 shaft Impeller 2 nd stage Thrust collars 1 st stage
Rotor Stage 3 & Expander Tie bolt Impeller expander Lock nut Rotating ring of DFS Impeller 3 rd stage Thrust collars
Rotor Stage 3 & Expander
Shaft seal
Dry Face Shaft Seal • 1 casing • 2 laminum • 7 process labyrinth 9 • 6 oil seal (carbon rings) • 8 rotating ring • 9 stationary ring 8
Expander Stage Nozzle ring nozzle Impeller Nozzle loading device
Nozzle Ring • 2 nozzle • 5 base ring • 11, 12 mechanical stops • 7. 8 bolts
Expander Stage
