SUPPORT DE FORMATION ØClassement structurel visuel ØContrôle de production en usine (CPU) Vous trouverez la mise à jour éventuelle des fiches d’enregistrement et des procédures sur notre site internet : www. ctba. fr VERSION 1. 1 © CTBA-2007 Reproduction interdite

Mode d’emploi Page précédente Page suivante Retour au sommaire Retour Document réalisé en collaboration avec les interprofessions : Alsace, Auvergne, Franche Comté, Rhône Alpes, Languedoc Roussillon. Vous y trouverez les outils nécessaires à la mise en place du marquage CE. © CTBA-2007 Reproduction interdite Retour page active Page précé. Page suiv. 2 sommaire

Sommaire -Contexte et enjeux -Qu’est-ce que la Directive Produit Construction -Rappel -Le classement : 2 méthodes PARTIE 1 : Le classement structurel visuel des sciages français Le présent support traite essentiellement du classement structurel visuel. Pour le classement machine se référer à la norme EN 14081 partie 2 à 4. - Tableau de correspondance entre les normes nationales -Classement structurel visuel des sciages -Classement résineux -Classement feuillus -Mesure des singularités : largeur des cernes, nœuds -Correspondances -Essences et classes de résistance mécanique -Formation classement structurel des sciages © CTBA-2007 Reproduction interdite Retour page active Page précé. Page suiv. 3 sommaire

Sommaire (suite) PARTIE 2 : Mise en place du CPU -Obtenir le droit d’usage du marquage CE -Lettre type de demande -Certificat CE -Le contrôle de production en Usine (CPU) -Modèle de procédure -Fiches d’enregistrement -Rappel sur les documents à conserver Cas des bois traités - Le cas des bois traités contre les attaques biologiques -Classe de pénétration du bois -Les essais de type initiaux PARTIE 3 : Marquage CE -Marquage -Charte graphique -Type de marquage -Type de document devant accompagner la vente -Modèles de marquage : bois frais, bois sec, bois traité -Modèles de document accompagnant la vente -Déclaration de conformité et certificat CE -Modèles de déclaration de conformité et certificat CE © CTBA-2007 Reproduction interdite Retour page active Page précé. Page suiv. 4 sommaire

Sommaire (suite) Annexes -Classes de réaction au feu -Conditions d’humidité et de mesure des dimensions -Tableau de conversion -Classes de durabilité naturelle -Codes essences -Classes d’imprégnabilité -Normes de références Imprimer le sommaire © CTBA-2007 Reproduction interdite Retour page active Page précé. Page suiv. 5 sommaire

Contexte et enjeux La mise en application de la Directive Produits de la Construction (DPC n° 89106 CEE) va entraîner le marquage CE obligatoire de tous les sciages à usage structurel pour leur mise en vente sur le marché au cours de l’année 2007. Cette directive comporte 6 exigences essentielles. Les bois à usage structurel (charpente, pont, …) doivent notamment se conformer à 3 d’entre elles : * La résistance mécanique * La sécurité en cas d’incendie * La sécurité d’utilisation Pour les sciages, la mise en place du marquage CE se fera selon la norme européenne EN 14081 définissant 2 méthodes de classements : • Classement visuel • Classement machine. © CTBA-2007 Reproduction interdite Retour page active Page précé. Page suiv. 6 sommaire

Rappel Pour apposer le marquage CE le fabricant doit attester de la conformité de son produit aux spécifications techniques harmonisées. Ces systèmes d’attestation sont fixés par l’Europe, par famille de produit. Ils s’appuient sur des contrôles à effectuer par le fabricant et/ou l’organisme notifié. Le niveau pour les bois de structure est 2+. Système d’attestation de conformité : Système CPU Inspection initiale Surveillance continue Essai de type initial Essai par échantillon 1+ O X X 1 O X X (OPTION) 2+ O X X O O (OPTION) 2 O X Non Exigé O Non Exigé 3 O Non Exigé X Non Exigé 4 O Non Exigé O : Rôle de l’entreprise X : Rôle de l’organisme notifié © CTBA-2007 Reproduction interdite Retour page active Page précé. Page suiv. 7 sommaire

Le classement : 2 méthodes Tous les sciages destinés à des emplois structurels doivent être triés selon un classement mécanique. Pour les résineux et peupliers : C 30, C 24, C 18 Pour le chêne : D 24, D 18 . classement mécanique par machine classement structurel visuel Trier directement le bois selon les classes de résistance mécanique. Etape nécessaire pour obtenir la classe de résistance mécanique : Différentes technologies existent : 1) -Par flexion Détermination de la classe visuelle par la mesure des singularités : - Résineux + peupliers : Classes ST I, ST II, ST III, ST IV -Par propagation d’ondes (vibration, ultra-son) -Par visée optique - Chêne classe 1, 2, 3 Aujourd'hui : possibilité de classement 2 et 3 -Par radiation (rayons X, micro-ondes, …) C 30, C 24, C 18 (Résineux et peupliers) Chêne : D 24, D 18 © CTBA-2007 Reproduction interdite Retour page active Page précé. Page suiv. 8 sommaire

PARTIE 1 Le classement structurel visuel des sciages français Nota : Chaque pays possède ses propres normes de classement structurel définies en fonction des caractéristiques de sa ressource forestière. Les correspondances entre ces normes nationales de classement structurel et les classes de résistance mécanique sont indiquées dans la norme EN 1912. © CTBA-2007 Reproduction interdite

Classement structurel visuel des sciages Les sciages à usage structurel entrant dans une construction doivent être triés par classe de résistance. A chacune de ces classes correspondent des valeurs de contraintes caractéristiques (flexion, traction, compression, cisaillement) qui sont ensuite utilisées par les bureaux d’études ou par les charpentiers pour le calcul des structures. Le bois comme les autres matériaux doit être vendu avec une information concernant sa résistance mécanique ; il en existe plusieurs pour les sciages C 30, C 24, C 18, etc. Cette classe de résistance mécanique est définie grâce à un tri réalisé selon le classement structurel visuel ou le classement par machine. Les classes visuelles sont définies dans la norme nationale NF B 52 -001. Cliquer pour obtenir le tableau correspondant : - Résineux - Feuillus © CTBA-2007 Reproduction interdite Retour page active Page précé. Page suiv. 10 sommaire

Mesure des singularités Mesure de la largeur des cernes B A La largeur des cernes est mesurée aux deux extrémités de la pièce. La valeur retenue est la moyenne de ces deux mesures. La mesure s’effectue selon les schémas ci-contre : A ou B ou C ou D/ nbr de cernes 25 © CTBA-2007 Reproduction interdite m m C D Retour page active Page précé. Page suiv. 11 sommaire

Mesure des singularités Mesure des noeuds d d 1 d 2 d 3 A Cas des nœuds groupés : Les nœuds sont dits groupés si la distance d’entraxe entre deux ou plusieurs nœuds est inférieure à 15 cm. Dans ce cas, on additionne les diamètres de chacun des nœuds mesurés de la même façon, perpendiculairement à l’axe de la pièce. Le diamètre des nœuds est mesuré perpendiculairement à l’axe de la pièce. © CTBA-2007 Reproduction interdite Retour page active B Page précé. Page suiv. 12 sommaire

Correspondance entre classement structurel visuel et classes de résistance mécanique Classement structurel visuel selon la norme française NF B 52 -001. Classe de résistance mécanique selon NF EN 338 Classement structurel visuel © CTBA-2007 Reproduction interdite Classe résistance mécanique ST-I C 30 ST-II C 24 ST-III C 18 ST-IV C 14 2 (chêne) D 24 3 (chêne) D 18 Retour page active Page précé. Page suiv. 13 sommaire

Essences et classes de résistance mécanique Essences / classes ST III Douglas C 30 C 24 C 18 Pins C 30 C 24 C 18 Sapin-Epicéa C 30 C 24 C 18 Mélèze C 27 C 24 C 18 Peuplier C 24 C 18 Epicéa Sitka 1 C 24 C 18 Gonfolo D 40 Angélique D 50 Essences / classes Chêne 2 3 D 24 D 18 ST IV C 14 1 Epicéa Sitka de Bretagne © CTBA-2007 Reproduction interdite Retour page active Page précé. Page suiv. 14 sommaire

Formation au classement structurel des sciages © CTBA-2007 Reproduction interdite Retour page active Page précé. Page suiv. 15 sommaire

PARTIE 2 Mise en place du marquage CE © CTBA-2007 Reproduction interdite

Obtenir le droit d’usage du marquage CE 1) Mettre en place les exigences de la norme EN 14081 2) Faire une demande de déclaration de conformité auprès d’un organisme notifié 3) Accepter de l’organisme notifié : 3. 1) une vérification initiale conduisant à la délivrance d’un certificat de Contrôle de la Production en Usine (CPU) 3. 2) un suivi annuel. RECOMMANDATION : La présence d’un opérateur ayant une bonne connaissance des classements mécaniques et des Contrôles de Production en Usine (CPU) ne fera que faciliter la mise en œuvre des dispositions du marquage CE. © CTBA-2007 Reproduction interdite Retour page active Page précé. Page suiv. 17 sommaire

Le contrôle de production en usine (CPU) - - LES CONTROLES Les éléments à contrôler : - Une fois par équipe de travail : - L’origine du bois et l’essence (ou LES DOCUMENTS Procédure décrivant le système de contrôle, les personnes qualifiées, le matériel, le traitement des non-conformités Enregistrement relatif à chaque lot de bois classé Tous les enregistrements doivent être gardés pendant au moins 10 ans - - © CTBA-2007 Reproduction interdite Retour page active Page précé. Page suiv. groupement d’essence) Les écarts par rapport à la dimension cible Le classement structurel visuel des sciages La teneur en humidité pour du bois classé sec Le marquage Une fois par an : - Les compétences du personnel - L’étalonnage de l’appareil de mesure d’humidité 18 sommaire

Rappel sur les documents à conserver Les enregistrements à conserver pour chaque lot de bois classé : - Numéro de commande et nom du client s’il est connu - Essence de bois - Classe et norme de classement - Dimension du bois et état de surface - Pour le bois classé sec, la teneur en humidité - Date et équipe de travail - Nom de la personne chargée du classement © CTBA-2007 Reproduction interdite Retour page active Page précé. Page suiv. 19 sommaire

Cas des bois traités contre les attaques biologiques Nota : ajout aux exigences générales applicable uniquement aux bois traités. Selon la norme NF EN 14081, le bois traité contre les attaques biologiques doit répondre aux exigences de la norme pr. EN 15228. Cette norme n’étant pas encore définitive, les exigences pour le bois traité contre les attaques biologiques peuvent encore évoluer. © CTBA-2007 Reproduction interdite

Le cas du bois traité contre les attaques biologiques Conformément à la norme NF EN 14081 le bois traité contre les attaques biologiques doit satisfaire aux exigences du pr. EN 15228 : • • Déclarer la classe de pénétration du bois Evaluer la réaction au feu : Il existe deux cas selon la quantité absorbée de produit de traitement : – Soit l’augmentation de la masse est inférieure à 2% à la masse de bois avant traitement : dans ce cas la classe de réaction au feu est la même que pour le bois sans traitement. – Soit l’augmentation de la masse est supérieure à 2% à la masse de bois avant traitement: dans ce cas le produit doit être testé et classé selon la norme EN 13501 -1. © CTBA-2007 Reproduction interdite Retour page active Page précé. Page suiv. 21 sommaire

Les bois traités contre les attaques biologiques : essai de type initial Les essais ont pour objectif de valider le marquage déclaré par l’entreprise. Ils doivent être réalisés avant la demande de marquage et régulièrement effectués par la suite. L’entreprise doit rédiger une procédure pour le traitement par essence et par grande famille de produit (temps de trempage, rétention, pénétration, …). Elle peut tenir compte des indications transmises par le fournisseur de produit de traitement. Les résultats d’essais du fournisseur doivent être présents dans l’entreprise et disponibles lors des visites de l’organisme notifié. Résultats des essais : • La valeur de pénétration obtenue doit être conforme à la classe de pénétration déclarée à 90 % pour les essences imprégnables et à 75 % pour les essences peu imprégnables. • La valeur de rétention moyenne doit être supérieure ou égale à la rétention déclarée. © CTBA-2007 Reproduction interdite Retour page active Page précé. Page suiv. 22 sommaire

PARTIE 3 Marquage CE Nota : Chaque pièce de bois doit être marquée de façon claire et indélébile de manière à fournir les informations nécessaires. Si l’emploi final du bois nécessite l’absence de marquage pour des raisons d’esthétique, chaque lot de bois doit être accompagné d’un document commercial comportant les informations nécessaires. (Evolution en cours) © CTBA-2007 Reproduction interdite

Marquage Les informations qui doivent apparaître sur le produit * et/ou dans la documentation d’accompagnement : - Le nom ou la marque d’identification du producteur * - La classe de résistance * - La norme de classement et le classement - La mention « CLASSE SEC » si le bois est classé sec * - Le code essence pour un groupe d’essences ou essence unique - La réaction au feu - La classe de durabilité naturelle - La référence du document d’accompagnement * - Le numéro de l’organisme notifié * Pour le bois traité en plus : - Les lettres PT * Le produit de traitement La classe de pénétration La classe de rétention Le numéro du lot et l’année L’agent biologique visé * Mention obligatoire sur le produit © CTBA-2007 Reproduction interdite Retour page active Page précé. Page suiv. 24 sommaire

Marquage Modèle de marquage et document d’accompagnement © CTBA-2007 Reproduction interdite Retour page active Page précé. Page suiv. 25 sommaire

Modèle de marquage bois frais de sciage Marquage possible sur la pile : ORGANISME NOTIFIE Code PRODUCTEUR Référence du document accompagnant la vente C 24 Rajouter la phrase suivante dans les conditions générales de vente : « Sauf exigence formalisée par l’acheteur, le marquage CE des sciages « verts » , destiné à un emploi structurel, s’effectue au colis » © CTBA-2007 Reproduction interdite Retour page active Page précé. Page suiv. 26 sommaire

Modèle de marquage bois sec Marquage obligatoire sur la pièce : ORGANISME NOTIFIE Code PRODUCTEUR Référence du document accompagnant la vente © CTBA-2007 Reproduction interdite CLASSE SEC Retour page active Page précé. Page suiv. C 24 27 sommaire

Modèle de marquage bois traité Marquage obligatoire : ORGANISME NOTIFIE Code PRODUCTEUR PT Référence du document accompagnant la vente C 24 © CTBA-2007 Reproduction interdite Retour page active Page précé. Page suiv. 28 sommaire

000 Du Bois SA 06 Identification du producteur : Nom et adresse N° d ’identification de l’organisme notifié 000 - CPD- XXX 2 derniers chiffres de l’année du marquage EN 14081 -1 Description du produit Bois de structure C 24 Frais de sciage Code essence WPCA N° du certificat délivré par l’organisme notifié Classement ST II Norme de classt NF B 52 -001 épicéa Réaction au feu D-S 2, d 0 Classe de durabilité naturelle 4 Document commercial d’accompagnement à © CTBA-2007 Reproduction interdite la vente Retour page active Page précé. Page suiv. 29 sommaire

000 Du Bois SA 06 000 - CPD- XXX EN 14081 -1 Bois de structure C 24 Sec Code essence WPCA Classement ST II Norme de classt NF B 52 -001 Réaction au feu D-S 2, d 0 ( faiblement durable) Classe de durabilité 4 Bois traité selon pr EN 15228 Produit de préservation XXXXX Classe de pénétration P 8 Classe de rétention X Kg/m 3 N°charge/année 457/06 Agent biologique visé Document commercial d’accompagnement à © CTBA-2007 Reproduction interdite la vente : bois traité Retour page active Page précé. XXXXXXX Page suiv. 30 sommaire

Déclaration de conformité et Certificat CE • La déclaration de conformité doit être préparée et conservée par l’entreprise. Cette déclaration doit comporter les informations suivantes : – – – • Le nom et l’adresse du fabricant La description du produit Les dispositions auxquelles le produit doit se conformer Les conditions particulières qui s’appliquent à l’utilisation du produit Le numéro du certificat de contrôle Les noms et qualité de la personne habilitée à signer la déclaration au nom du fabricant ou de son représentant attitré. La déclaration doit être accompagnée d’un certificat de contrôle de la production en usine (ou Certificat CE) établi par l’organisme notifié. Il doit contenir, outre les informations ci-dessus, les éléments suivants : – – Le nom et l’adresse de l’organisme notifié Le numéro du certificat de contrôle en usine Les conditions et la période de validité du certificat le cas échéant Les nom et qualité de la personne habilitée à signer le certificat. Ces 2 documents doivent être rédigés dans la langue officielle de l’état membre dans lequel le produit va être utilisé. © CTBA-2007 Reproduction interdite Retour page active Page précé. Page suiv. 31 sommaire

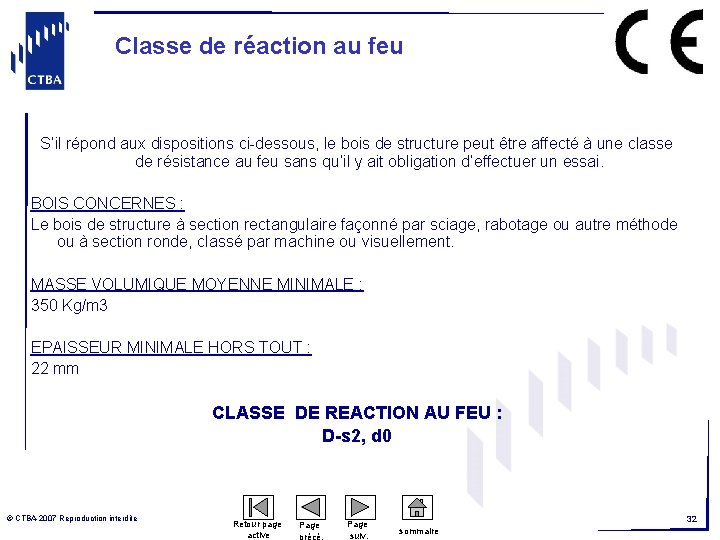

Classe de réaction au feu S’il répond aux dispositions ci-dessous, le bois de structure peut être affecté à une classe de résistance au feu sans qu’il y ait obligation d’effectuer un essai. BOIS CONCERNES : Le bois de structure à section rectangulaire façonné par sciage, rabotage ou autre méthode ou à section ronde, classé par machine ou visuellement. MASSE VOLUMIQUE MOYENNE MINIMALE : 350 Kg/m 3 EPAISSEUR MINIMALE HORS TOUT : 22 mm CLASSE DE REACTION AU FEU : D-s 2, d 0 © CTBA-2007 Reproduction interdite Retour page active Page précé. Page suiv. 32 sommaire

Conditions d’humidité et de mesure des dimensions Les dimensions indiquées doivent : – Soit être ramenées à une humidité de 20 % pour les tolérances Ecarts admissibles des sections transversales (Tolérance acceptée selon la norme EN 336 ) Classe Tolérance 1 - Epaisseurs et largeurs 100 mm : -1 +3 mm - Epaisseurs et largeurs > 100 mm : -2 +4 mm - Classe Tolérance 2 (classe obligatoire pour les fermettes) Epaisseurs et largeurs 100 mm : -1 +1 mm Epaisseurs et largeurs > 100 mm : -1, 5 +1, 5 mm – Soit être accompagnées de la mention de l’humidité correspondante à la mesure (si classé sec) Tableau de conversion : Variation d’humidité / Variation dimensionnelle du bois © CTBA-2007 Reproduction interdite Retour page active Page précé. Page suiv. 33 sommaire

Classes de durabilité naturelle selon la EN 350 -2 La classe de durabilité dépend uniquement de l’essence de bois considérée et jamais de l’utilisation qui en est faite. Concerne uniquement les bois parfaitement duraminisés. 5 classes sont définies dans la norme européenne : • 1 : très durable • 2 : durable • 3 : moyennement durable • 4 : faiblement durable • 5 : non durable 1 et 2 très durable à durable Robinier 2 durable Châtaignier, Chêne rouvre 3 moyennement durable Noyer 3 et 4 Moyennement à faiblement durable Douglas, Mélèze, Pin Maritime, Pin Sylvestre 4 faiblement durable Epicéa, Orme, Sapin 5 non durable Aulne, Bouleau, Charme, Erable, Hêtre, Peuplier © CTBA-2007 Reproduction interdite Retour page active Page précé. Page suiv. Si votre essence n’est pas dans ce tableau : Indiquer « Durabilité NPD » (performance non déterminée) sur l’étiquette. 34 sommaire

Codes essences (norme EN 13556) Appellation commerciale Essences botaniques Code Pins Pinus nigra – Pinus pinaster – Pinus sylvestris WPNP Epicéa et Sapin Picea abies – Abies alba WPCA Sapin de Douglas Pseudotsuga menziesii PSMN Sapin Abies alba ABAL Mélèze Larix decidua LADC Pin Maritime Pinus pinaster PNPN Pinus sylvestris PNSY Peuplier Populus spp POER Epicéa Sitka Picea sitchensis PCST Epicéa Picea abies PCAB © CTBA-2007 Reproduction interdite Retour page active Page précé. Page suiv. 35 sommaire

Classes d’imprégnabilité norme EN 350 -2 Classe d’imprégnabilité Appellation Description 1 Imprégnable Facile à traiter : le bois scié peut être pénétré complètement avec un traitement sous pression sans difficulté. 2 Moyennement imprégnable Assez facile à traiter : habituellement une pénétration complète n’est pas possible, mais après 2 h ou 3 h avec un traitement sous pression, une pénétration latérale de plus de 6 mm peut être atteinte dans les résineux, dans les feuillus une large proportion de vaisseaux peut être pénétrée. 3 Peu imprégnable Difficile à traiter : 3 h à 4 h avec un traitement sous pression ne peuvent donner plus de 3 mm à 6 mm de pénétration latérale. 4 Non imprégnable © CTBA-2007 Reproduction interdite Retour page active Virtuellement impossible à traiter : peu de produit de préservation absorbé même après 3 h ou 4 h de traitement sous pression ; pénétrations latérales et longitudinales minimales. Page précé. Page suiv. 36 sommaire

Normes de références • • • NF EN 14081 -1 Mai 2006 Structures en bois - Bois de structure de section rectangulaire classé selon la résistance - Partie 1 : exigences générales NF EN 14081 -2 Mai 2006 Structures en bois - Bois de structure de section rectangulaire classé selon la résistance - Partie 2 : classement mécanique - Exigences supplémentaires concernant les essais de type initiaux NF EN 14081 -3 Mai 2006 Structures en bois - Bois de structure de section rectangulaire classé selon la résistance - Partie 3 : classement mécanique - Exigences complémentaires relatives au contrôle de la production en usine NF EN 14081 -4 Mai 2006 Structures en bois - Bois de structure de section rectangulaire classé selon la résistance - Partie 4 : Classement par machine - Réglages pour les systèmes de contrôle par machine NF EN 1912 Juin 2005 Bois de structure - Classes de résistance - Affectation des classes visuelles et des essences PR NF B 52 -001 2006 Règles d'utilisation du bois dans la construction - Classement visuel pour l'emploi en structures des bois sciés français résineux et feuillus NF EN 338 Septembre 2003 Bois de structure - Classes de résistance NF EN 336 Septembre 2003 Bois de structure - Dimensions, écarts admissibles PR NF EN 15228 Juillet 2005 Bois de structure - Bois de structure traité avec un produit de préservation contre les attaques biologiques NF EN 350 -2 Juillet 1994 Durabilité du bois et des matériaux dérivés du bois - Durabilité naturelle du bois massif - Partie 2 : guide de la durabilité naturelle du bois et de l'imprégnabilité d'essences de bois choisies pour leur importance en Europe. NF EN 13501 -1 Novembre 2002 Classement au feu des produits et éléments de construction - Partie 1 : classement à partir des données d'essais de réaction au feu NF EN 13556 Décembre 2003 Bois ronds et bois sciés - Nomenclature des bois utilisés en Europe Accès à la boutique Afnor pour obtenir les normes © CTBA-2007 Reproduction interdite Retour page active Page précé. Page suiv. 37 sommaire
