Superdome vs. V 2600

1. Super. Dome vs. V 2600 Agenda 2. HP-UX 11 i 3. BMT 예제

1). Super. Dome vs. V 2600 2). Specification 3). Benchmark 4). Architecture 1). HP-UX 11 i 2). HP-UX 11 i release roadmap 3). Investment protection Agenda 4). HP-UX 11 i Performance upgrade 5). HP-UX 11 i feature 6). HP-UX 11 i Operating Environments 7). HP-UX 11 i summary 1). BMT의 목적 2). BMT 주요 내역 3). Super. Dome에 대한 BMT 환경 개요 4). BMT Logical 환경 5). BMT Physical 환경 6). BMT 최종 결과

Super. Dome vs. V 2600

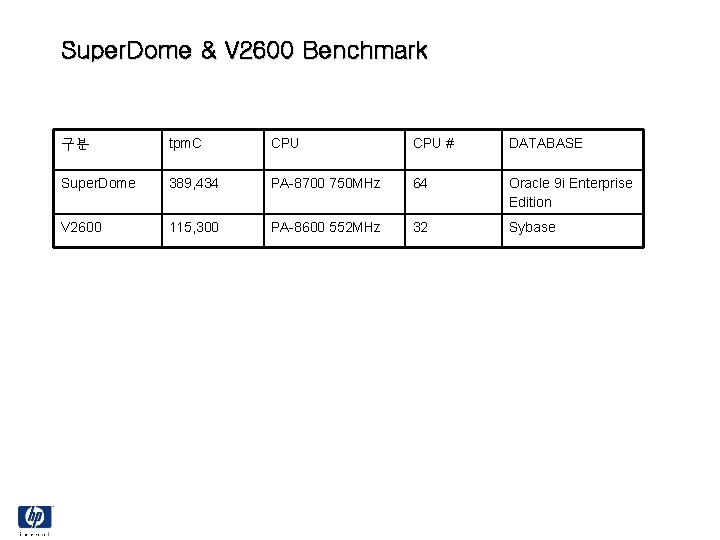

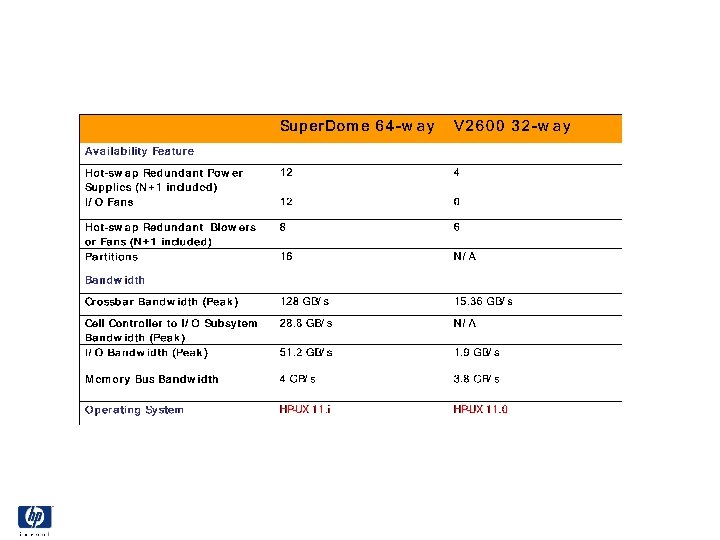

Super. Dome & V 2600 Benchmark 구분 tpm. C CPU # DATABASE Super. Dome 389, 434 PA-8700 750 MHz 64 Oracle 9 i Enterprise Edition V 2600 115, 300 PA-8600 552 MHz 32 Sybase

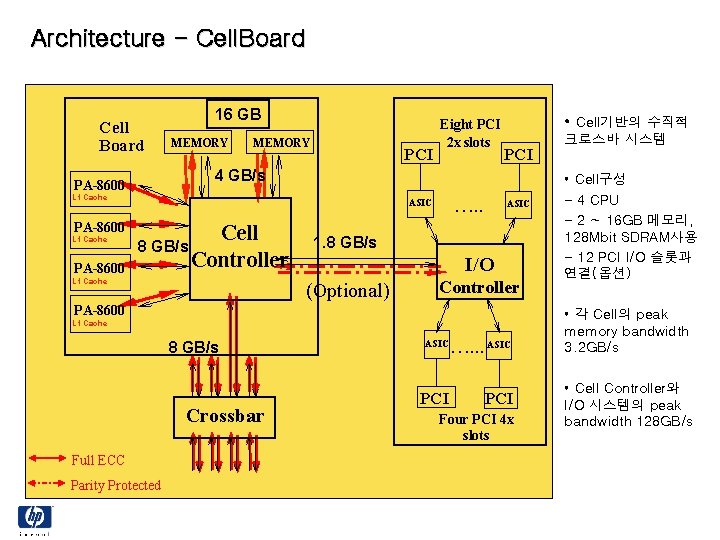

Architecture - Cell. Board Cell Board 16 GB MEMORY PCI • Cell기반의 수직적 PCI 4 GB/s PA-8600 L 1 Cache …. . ASIC PA-8600 L 1 Cache Eight PCI 2 x slots 8 GB/s PA-8600 Cell Controller L 1 Cache ASIC 1. 8 GB/s I/O (Optional) Controller PA-8600 L 1 Cache 8 GB/s Crossbar Full ECC Parity Protected ASIC …. . . ASIC PCI Four PCI 4 x slots 크로스바 시스템 • Cell구성 - 4 CPU - 2 ~ 16 GB 메모리, 128 Mbit SDRAM사용 - 12 PCI I/O 슬롯과 연결(옵션) • 각 Cell의 peak memory bandwidth 3. 2 GB/s • Cell Controller와 I/O 시스템의 peak bandwidth 128 GB/s

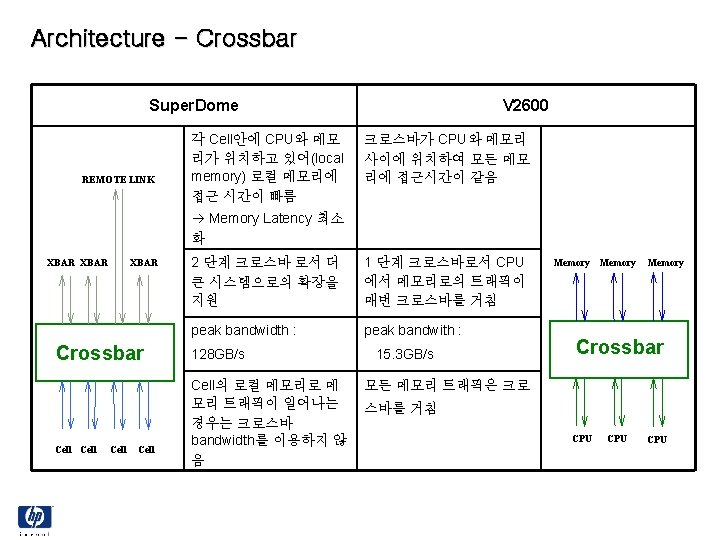

1). Super. Dome vs. V 2600 2). Specification 3). Benchmark 4). Architecture 1). HP-UX 11 i 2). HP-UX 11 i release roadmap 3). Investment protection Agenda 4). HP-UX 11 i Performance upgrade 5). HP-UX 11 i feature 6). HP-UX 11 i Operating Environments 7). HP-UX 11 i summary 1). BMT의 목적 2). BMT 주요 내역 3). Super. Dome에 대한 BMT 환경 개요 4). BMT Logical 환경 5). BMT Physical 환경 6). BMT 최종 결과

HP-UX 11 i Release Roadmap PA-RISC and IA-64 support Virtual Environments OLAR of Superdome CPU/Memory Cells Online Kernel Updates New Application binary 호환성 제공(11. 00 to 11 i) 2001 Jan 2001 June 2001 Jan 2002 June 2002

HP-UX 11 i 최상의 투자 보호 º완벽한 Binary 호환성 제공 ºHP-UX 11 application 에 대한 재검증이 필요없음 ºHP-UX 11 i includes ABI compatibility tool for validation º향후 PA-RISC 와 IA-64 CPU Upgrade 따른 완벽한 Binary 호환성 제공 경 환 16, 000+ ISV Applications X -U P H 11 Low end PA-RISC 운 영 Midrange Future High-end PA-RISC systems PA-RISC

SDET throughput, scripts/hr 뛰어난 확장성 제공 선형에 가까운 확장성 60000 Superdome on HP-UX 11 i 50000 40000 30000 V 2600 on HP-UX 11 i 20000 V 2600 on HP-UX 11. 0 10000 0 0 4 8 12 16 20 24 28 32 36 40 44 Number of processors 48 52 56 60 64

Single System High Availability 온라인상에서의 추가 / 교체 • PCI I/O (대용량 저장장치/네트워크 인터페이스) • Power supplies • Fans • Disk drives 온라인 디바이스 firmware update 온라인 패치 설치 동적 프로세서 복원 (Dynamic Processor Resilienc) 동적 메모리 복원 (Dynamic Memory Resilience) 동적 소프트웨어 관리 (Dynamic Software Management) • Kernel 과 관련이 없는 패치 에 한함 동적 Kernel 관리 (Dynamic kernel Tuning) 70%이상의 향상된 Reboot time

Scalability & Capacity on Demand 검증된 64 -bit Operating System 64개 Partition이 지원 • 초기 버전에서는 16 Partition 지원 최상의 Java 성능 256 CPU까지 지원하는 구조 • 초기 버전에서는 64 CPU 까지 지원 1000 CPU를 지원하는 Hyper. Plex로 구성된 128 노드의 cluster 지원 L, N, V class에 대한 i. COD 지원 • 동적 프로세서 복원력(Dynamic Processor Resilience)은 i. COD (instant Capacity On Demand) 를 용이하게 한다.

Networking Bases Covered Feature Benefit IPv 6 support 차세대 IP인 128 -bit addressing NFS over TCP/IP WAN 접속성과 성능 NFS 3. 0 Tuning NFS 성능 향상 Gigabit Ethernet over 기존의 wiring 기본 구조를 이용한 보다 빠른 LAN copper twisted pair SACK 구현 Selective Acknowledgement for connection request prioritization Dynamic DNS DHCP/DNS 상호 운영 Auto Port Aggregation 성능과 고가용성

Storage & Capacity for Rapid Growth High Performance Fibre Channel 지원 (Tachlite) Fabric logon for switched SAN environments Support for 80 Mbytes/second Ultra 2 SCSI Networking and storage adapter의 조합 • Fast ethernet / Ultra 2 SCSI • Gigabit Ethernet / Ultra 2 SCSI (coming in 2001) Internal RAID controllers for hardware mirroring

End-to-End Security Options 외부 침입으로부터의 보안과 보호를 위한 침입 탐지 시스템 (IDS) IPSec for End-to-End VPN capability CDSA for Secure application development Kerberos 5 for system logon with encrypted password Pluggable Authentication Module (PAM) integration with • LDAP • NTLM • Kerberos Common Authentication with Generic Security Service Application Programming Interface (GSSAPI)

HP-UX Partitioning Continuum 한 노드 내에서의 Hard Partitions 한 노드 내에서의 Virtual Partitions PRM with psets resource partitions within an OS image HP hyperplex n. Partitions Virtual partitions PRM (Process resource Manager) – 완전한 hardware와 software의 분리 – node granularity – 여러 OS – Cell 단위의hardware 분리 – 완전한 software 분 리 – cell granularity – 여러 OS – 완전한 software 분 리 – CPU granularity – 여러 OS – 향상된 서버 활용성 – 복수 환경 – dynamic resource allocation – share (%) granularity – 단일 OS 여러 노드를 통한 Hard Partitions

HP-UX 11 i Operating Environments delivering Every year customers spend million of dollarsvalues HP-UX 11 i Enterprise Operating Environment HP-UX 11 i Mission Critical Operating Environment • mc/serviceguard • hp-ux workload • online JFS 3. 3 HP-UX 11 i Operating manager • serviceguard Environment (Base/Internet) • mirror disk/UX • process resource • NFS toolkit • system • hp-ux os manager (PRM) • Enterprise • network drivers configuration • glance plus Cluster repository • web qos peak • openview Management • software • apache w/s performance (ECM) toolkit distributor/ux • ignite/ux agent • netscape • java RTE • single-system LAPD server • java JDK event and • pam keberos • java JPI availability • ems framework • cifs client management • netscape • cifs server • Event monitoring • service control communicator services (EMS) HA manager monitors Operating Environments • Robust testing and integrating various are: software products • integrated offering into something they can deploy - a golden image • ease of mgmt. pre-integrated and tested so customers can - theydeploy need athem general purpose out of the boxsolution • installation • upgrades use an them to build asolution more - theyor need enterprise integrated and reliable golden image • support - and they need a mission critical solution. HP responded by developing • global media • no codewords • simplified license HP-UX 11 i Operating Environments management

summary For PA-RISC The best OS for the new enterprise Over 16, 600 copies shipped Key differentiators for hp-ux scalability up to 64 cpus single system ha. dynamic kernel tuning ol* pci i/o. i. COD utility computing manageability hard partitions Vx. VM volume management. virtual partitions. security intrusion detection buffer overflow - IPFilter. linux affinity networking. performance ipv 4, ipv 6, mobile ipv 4/ipv 6 operating environments ease of installation and administration

1). Super. Dome vs. V 2600 2). Specification 3). Benchmark 4). Architecture 1). HP-UX 11 i 2). HP-UX 11 i release roadmap 3). Investment protection 4). HP-UX 11 i Performance upgrade Agenda 5). HP-UX 11 i feature 6). HP-UX 11 i Operating Environments 7). HP-UX 11 i summary 1). BMT의 목적 2). BMT 주요 내역 3). Super. Dome에 대한 BMT 환경 개요 4). BMT Logical 환경 5). BMT Physical 환경 6). BMT 최종 결과

Super. Dome에 대한 BMT 환경 개요 환경 1 : BMT 기준점 설정 Super. Dome BMT를 위한 현행 시스템의 기준점 설정 - Server - DBMS Middleware Application PGM Storage : V 2600(16/20 CPU*12 G) 1대, V 2600(20 CPU*12 G) 1대, N 4000 Client용 2대 : Sybase (64 bit) : Tuxedo 7. 1 (32 bit) : 주문/체결처리, 주문체결조회 관련 BMT용 PGM : HP XP 512 (Usable 80 G) 환경 2 : Super. Dome 처리 능력 측정 Super. Dome 의 처리능력 향상을 측정 - Server - DBMS Middleware Application PGM Storage : Super. Dome(16/20/32 way) 1대, V 2600(20 CPU*12 G) 1대, N 4000 Client용 2대 : Sybase (64 bit) : Tuxedo 7. 1 (32 bit) : 주문/체결처리, 주문체결조회 관련 BMT용 PGM : HP XP 512 (Usable 80 G)

환경 3 : 신 Architecture 처리능력 측정 Super. Dome 의 Partition 가용여부 및 처리능력, Replication 처리 능력 등을 측정 - Server DBMS Middleware Application PGM Storage : Super. Dome 2 -16 way partition, N 4000 Client용 2대 : Sybase (64 bit) : Tuxedo 7. 1 (32 bit) : 주문/체결처리, 주문체결조회 관련 BMT용 PGM : HP XP 512 (Usable 80 G)

BMT Logical 환경 (환경 1) HP V 2600 16/20 CPU 12 G (업무계 Server) SAM HP V 2600 20 CPU 12 G (정보계 Server) SAM 30개의 Daemon Processor Link Processor 체결 Simulator SAM 체결 Service SAM 20개의 Application Component 주문 Service 업무계 DB 체결잔고조회 service 정보계 DB 30개의 Application Component 20개의 Application Component N Class 주문 Client 현금매수 처리 Client 300개의 Client가 0. 1초 간격으로 100회의 Request 계좌 TXT N Class 주문 /체결 조회 Client 주문처리조회 Client 300개의 Client가 1초 간격으로 300회의 Request 계좌 TXT

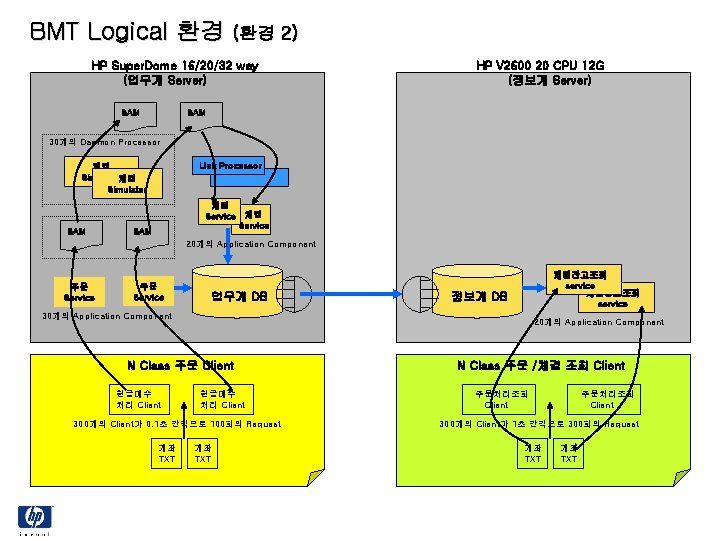

BMT Logical 환경 (환경 2) HP Super. Dome 16/20/32 way (업무계 Server) SAM HP V 2600 20 CPU 12 G (정보계 Server) SAM 30개의 Daemon Processor Link Processor 체결 Simulator SAM 체결 Service SAM 20개의 Application Component 주문 Service 업무계 DB 체결잔고조회 service 정보계 DB 30개의 Application Component 20개의 Application Component N Class 주문 Client 현금매수 처리 Client 300개의 Client가 0. 1초 간격으로 100회의 Request 계좌 TXT N Class 주문 /체결 조회 Client 주문처리조회 Client 300개의 Client가 1초 간격으로 300회의 Request 계좌 TXT

BMT Logical 환경 (환경 3) HP Super. Dome 16 way (업무계 Server) SAM HP Super. Dome 16 way (정보계 Server) SAM 30개의 Daemon Processor Link Processor 체결 Simulator SAM 체결 Service SAM 20개의 Application Component 주문 Service 업무계 DB 체결잔고조회 service 정보계 DB 30개의 Application Component 20개의 Application Component N Class 주문 Client 현금매수 처리 Client 300개의 Client가 0. 1초 간격으로 100회의 Request 계좌 TXT N Class 주문 /체결 조회 Client 주문처리조회 Client 300개의 Client가 1초 간격으로 300회의 Request 계좌 TXT

BMT Physical 환경 Switching Hub 100 BT Lan V 2600 16~20 CPU, 12 G DS 3200 16/20/32 way V 2600 20 CPU, 12 G N 4000 8 CPU, 8 G FC*2 XP 512 752 GB (RAID 0/1) - 4 ACP로 구성

업무계 BMT 최종 결과 SD CPU/16 1. 29 0. 93 V 2600 11. 9. 2 Version 대비 Sybase 12. 0 및 Super. Dome version up 관계 SUper. Dome ○ ○ ○ 업무계 정보계 Server : 주문 AC 100 개 Server : 체결 AC 20 개 Server : 조회 AC 30 개 Client : 300 * 100 Zero Gap 주문 처리 Client : 300 * 200 Zero Gap 조회 병행 CPU/16 1. 21 0. 79 ○ 2000/6/8일보다 8. 25배 이상의 Stress 업무계 SD OLTP 177 tpm. C 28, 977 1. 12 0. 87 업무계 SD 11. 9. 2 DS/8 CPU/16 V 2 6 0 0 정보계 SD CPU/16 OLTP 220 tpm. C 22, 208 업무계 SD 11. 9. 2 DS/8 0. 97 2. 39 Batch REP CPU/16 227 OLTP 321 tpm. C 15, 977 Batch 102 REP 정보계 12. 0 DS/14 OLTP 188 tpm. C 27, 276 SD 12. 0 CPU/16 DS/20 Batch 115 REP SD OLTP 203 tpm. C 25, 362 12. 0 DS/20 CPU/16 Batch 107 REP 12. 0 DS/8 228 tpm. C 23, 079 SD CPU/16 12. 0 DS/8 Batch REP 95 1. 43 1. 08 정보계 SD 11. 9. 2 CPU/16 DS/8 12. 0 DS/20 정보계 OLTP 1. 46 1. 40 업무계 CPU/16 정보계 12. 0 DS/10 CPU/16 OLTP REP SD 12. 0 DS/20 업무계 SD 정보계 SD CPU/16 SD 11. 9. 2 DS/8 CPU/16 0. 98 3. 08 Batch REP 업무계 318 정보계 12. 0 DS/8 OLTP 327 tpm. C 15, 796 SD CPU/16 SD 12. 0 DS/10 CPU/16 1. 12 0. 91 Batch REP 업무계 103 정보계 12. 0 DS/10 OLTP 293 tpm. C 18, 091 기준점 Sybase 12. 0 SD CPU/16 SD 12. 0 DS/10 CPU/16 1. 27 0. 86 Batch REP 업무계 112 정보계 12. 0 DS/20 OLTP 230 tpm. C 22, 093 SD CPU/16 12. 0 DS/10 Batch REP 128

업무계 BMT 최종 결과 SD CPU/16 1. 36 0. 24 V 2600 11. 9. 2 Version 대비 Sybase 12. 0 및 Super. Dome version up 관계 SUper. Dome ○ ○ ○ 업무계 정보계 업무계 SD 1. 10 0. 59 업무계 정보계 SD 11. 9. 2 DS/8 CPU/16 OLTP 80 tpm. C 13, 082 업무계 SD 11. 9. 2 DS/8 CPU/16 0. 91 2. 79 Batch 237 REP 업무계 OLTP 127 tpm. C 11, 369 tpm. C 13, 740 12. 0 DS/20 Batch 150 REP SD OLTP 79 tpm. C 13, 436 12. 0 DS/20 CPU/16 Batch 120 REP 12. 0 DS/8 87 tpm. C 13, 535 SD CPU/16 12. 0 DS/8 Batch REP 85 1. 66 1. 26 정보계 SD 11. 9. 2 CPU/16 DS/8 64 CPU/16 정보계 OLTP 1. 59 1. 36 V 2 6 0 0 OLTP SD 정보계 12. 0 DS/10 CPU/16 12. 0 DS/20 Server : 주문 AC 100 개 Server : 체결 AC 20 개 Server : 조회 AC 30 개 Client : 300 * 100 1 초 Gap 주문 처리 Client : 300 * 200 1 초 Gap 조회 병행 ○ 2000/6/8일보다 4. 3배 이상의 Stress SD 정보계 SD CPU/16 SD 11. 9. 2 DS/8 CPU/16 0. 87 3. 01 Batch REP 업무계 322 정보계 12. 0 DS/8 OLTP 144 tpm. C 10, 315 SD CPU/16 SD 12. 0 DS/10 CPU/16 1. 19 0. 82 Batch REP 업무계 107 정보계 12. 0 DS/10 OLTP 121 tpm. C 11, 961 기준점 Sybase 12. 0 업무계 SD SD 12. 0 CPU/16 DS/10 1. 16 0. 94 Batch REP CPU/16 126 정보계 12. 0 DS/20 OLTP 104 tpm. C 12, 936 SD CPU/16 12. 0 DS/10 Batch REP 134
