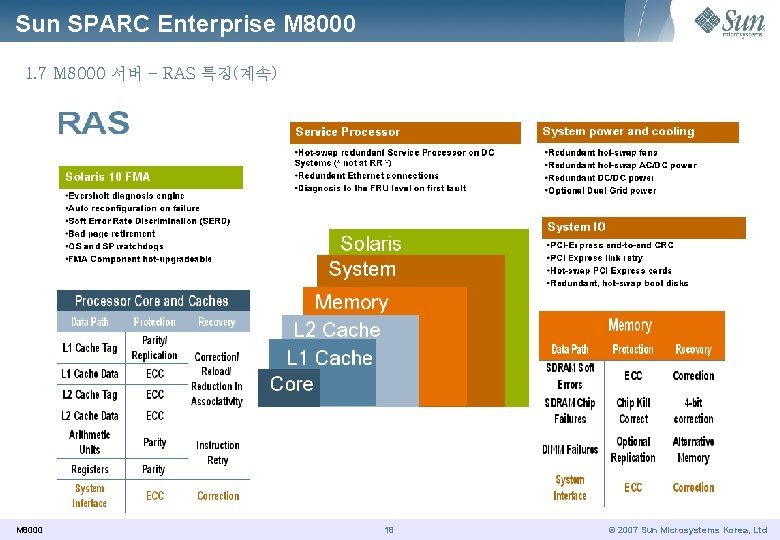

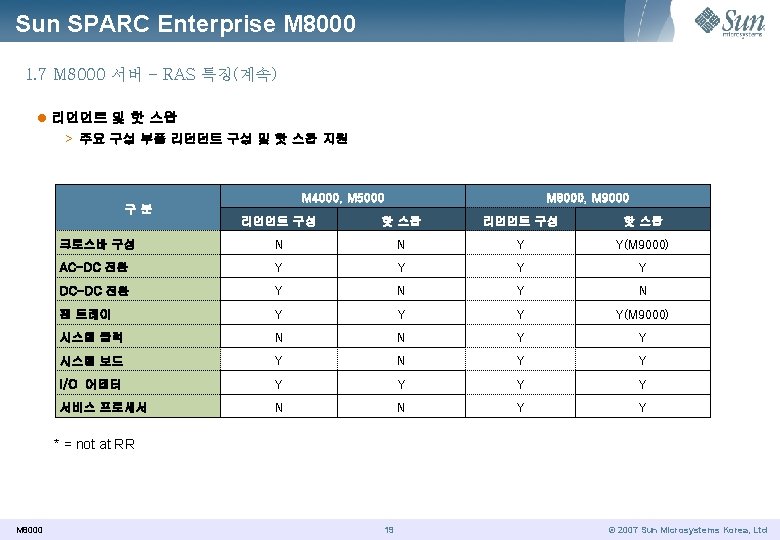

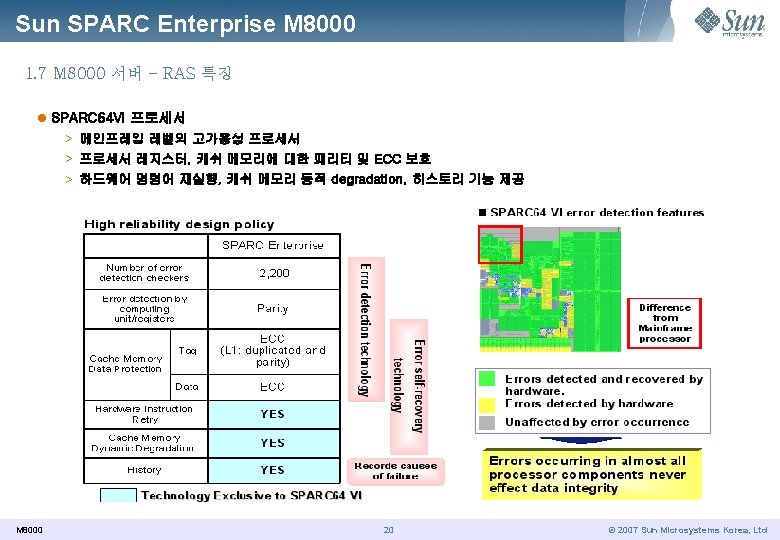

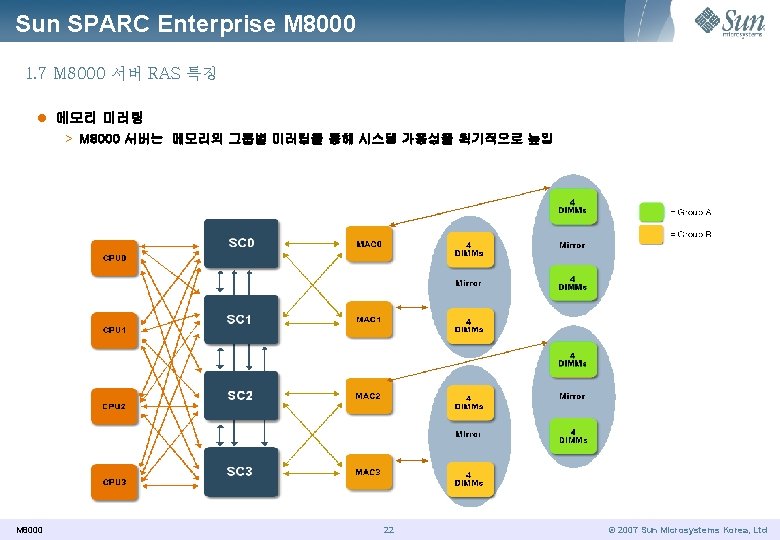

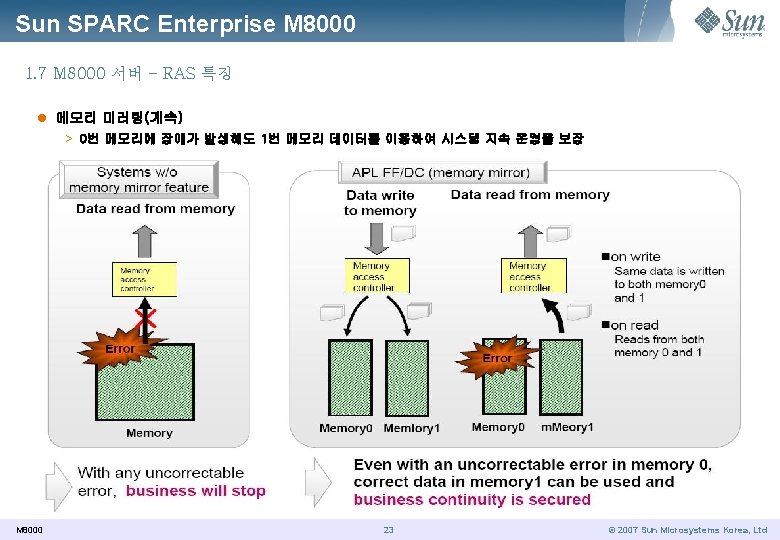

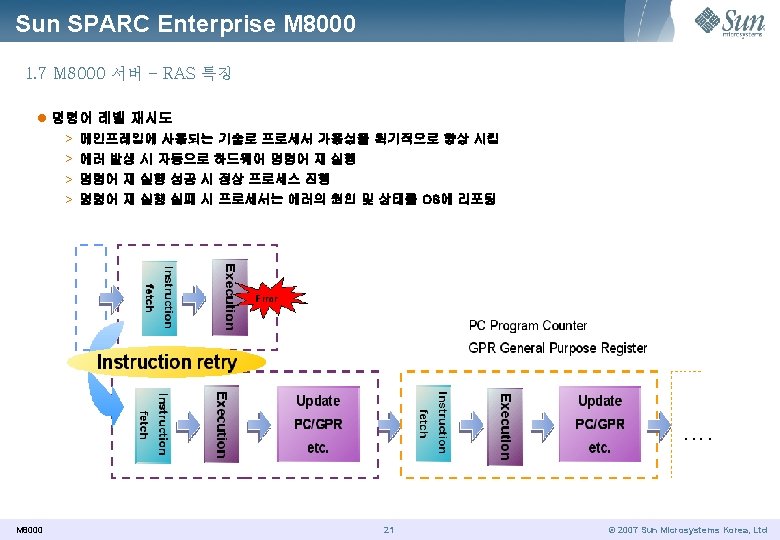

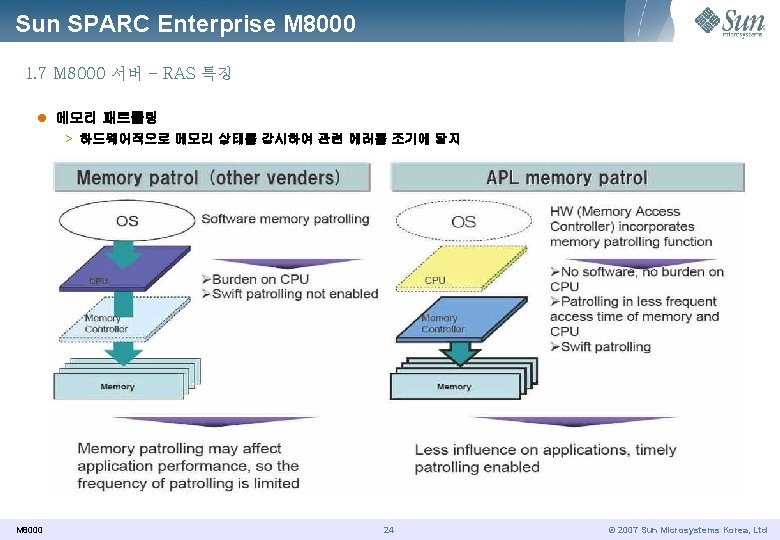

Sun SPARC Enterprise M 8000 1. 7 M 8000 서버 - RAS 특징(계속) M

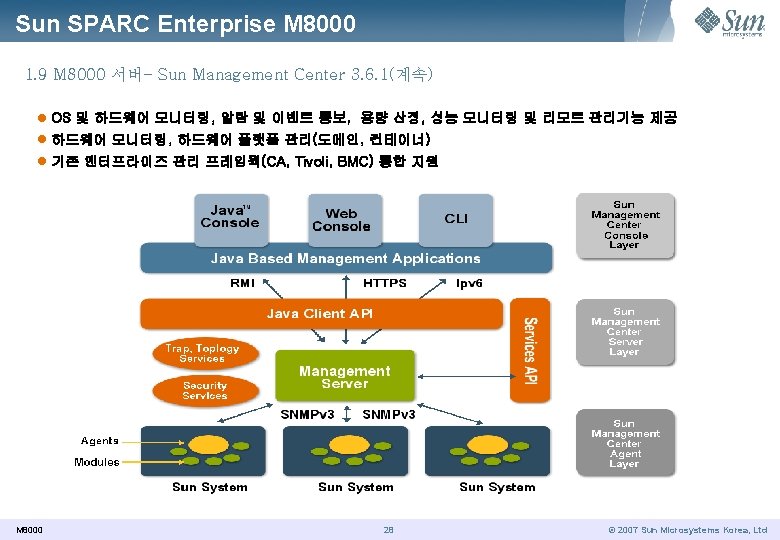

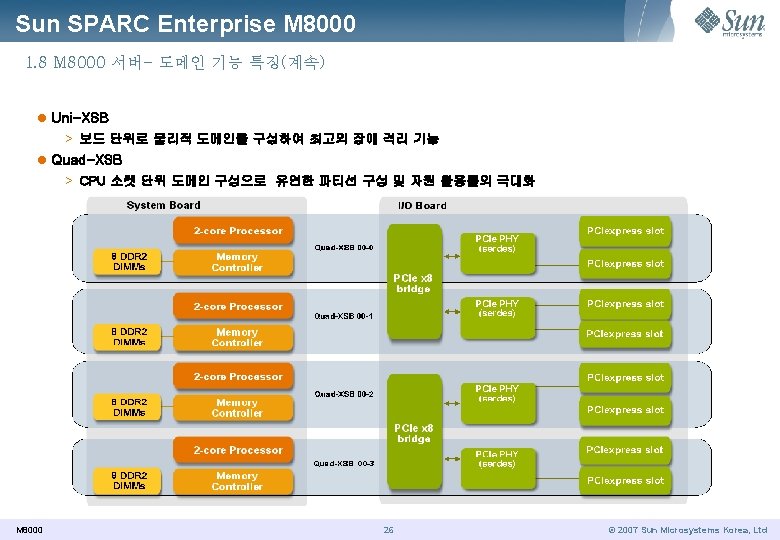

Sun SPARC Enterprise M 8000 1. 9 M 8000 서버- Sun Management Center (Sun.

Sun SPARC Enterprise M 8000 1. 10 Sun 서버 제품 라인업 M 8000 29

Sun SPARC Enterprise M 8000 1. 10 Sun 서버 제품 라인업(계속) M 8000 T

Sun SPARC Enterprise M 8000 1. 10 Sun 서버 제품 라인업(계속) M 4000 M

Sun SPARC Enterprise M 8000 1. 10 Sun 서버 제품 라인업(계속) M 8000 M

Sun SPARC Enterprise M 8000 Thank you http: //kr. sun. com/ Sun Microsystems Korea

Slides: 34

Download presentation

Sun SPARC Enterprise M 8000 Server 2007 Sun Microsystems Korea

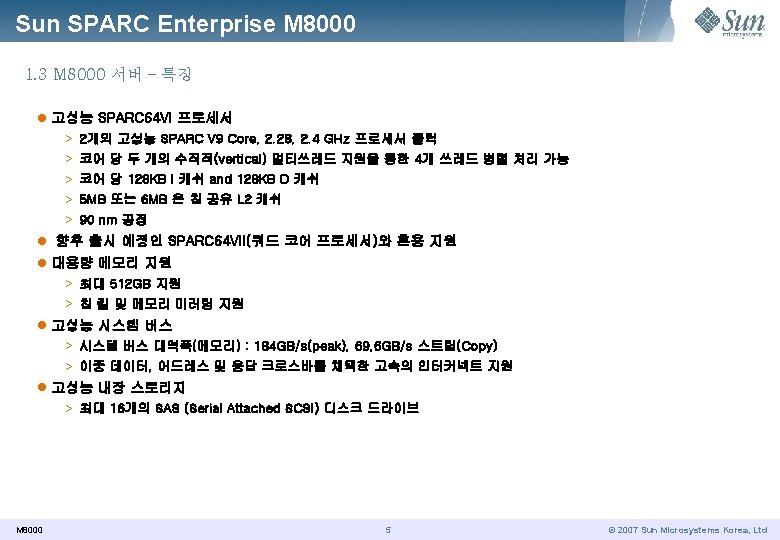

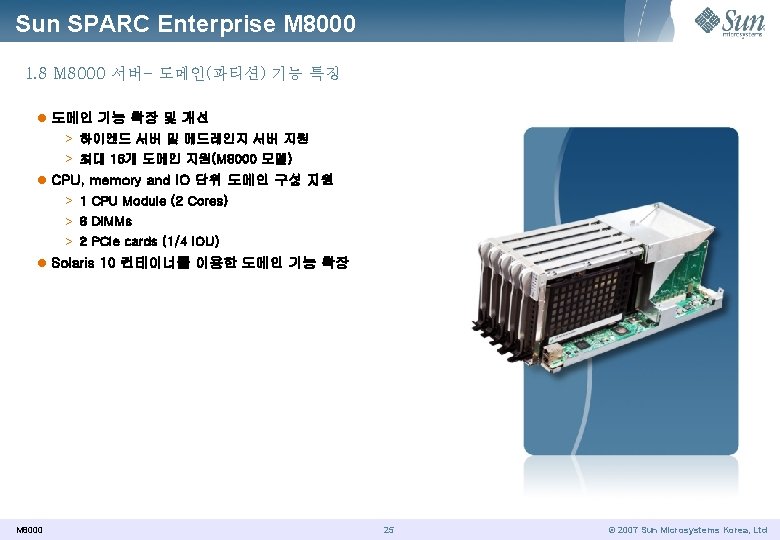

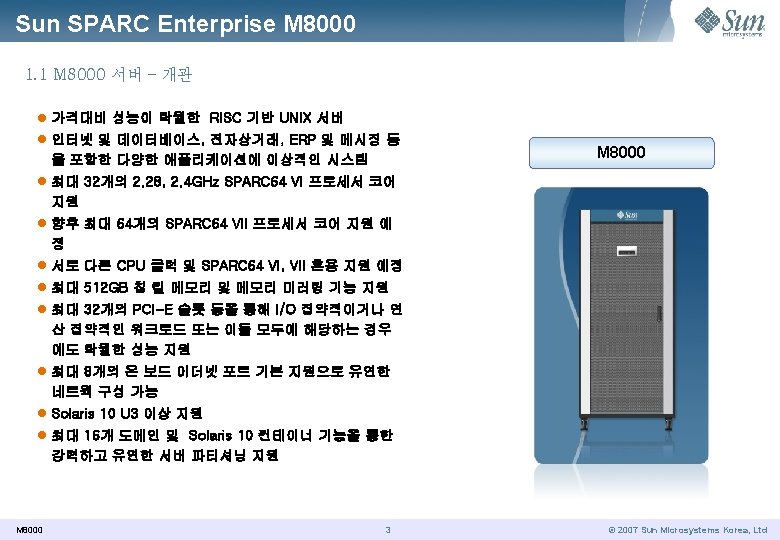

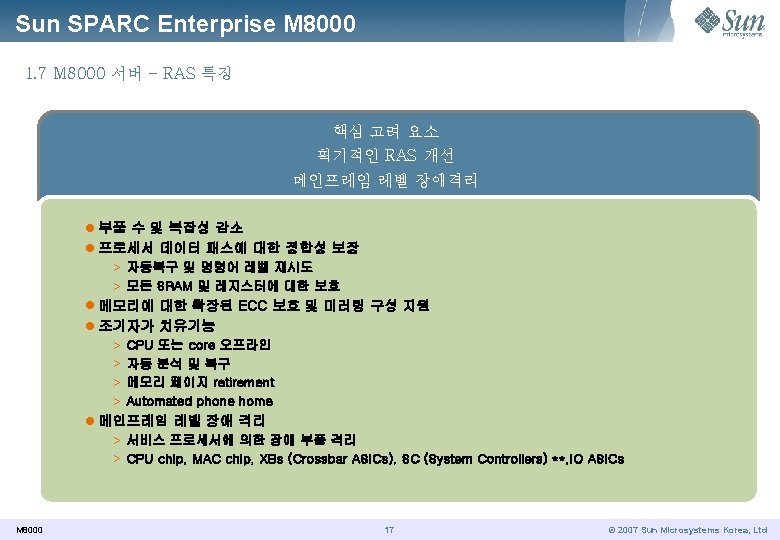

CONTENTS 1. Sun SPARC Enterprise M 8000 1. 1 M 8000 개관 1. 2 M 8000 SPEC 요약 1. 3 M 8000 특징 1. 4 M 8000 시스템 뷰 1. 5 M 8000 시스템 아키텍처 1. 6 M 8000 시스템 구성요소 1. 7 M 8000 RAS 특징 1. 8 M 8000 도메인(파티션) 기능 1. 9 M 8000 Sun. MC 3. 6. 1 1. 8 Sun 서버 제품 라인

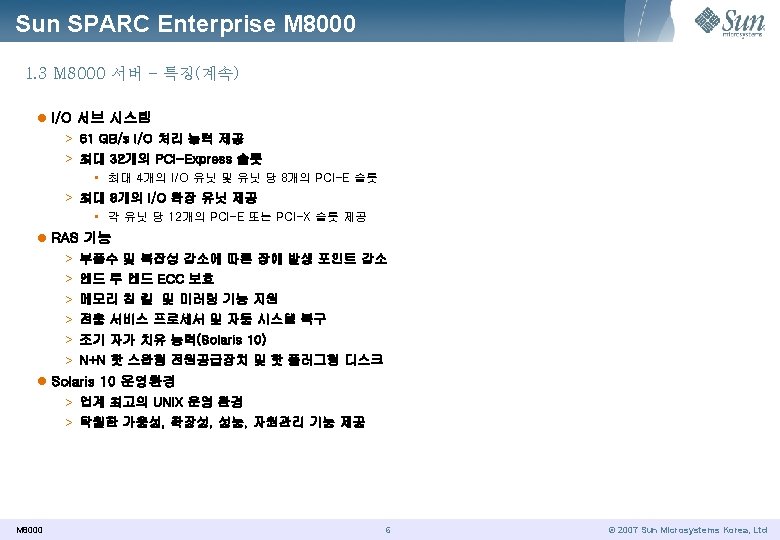

Sun SPARC Enterprise M 8000 1. 2 M 8000 서버 - SPEC 요약 구분 Sun SPARC Enterprise M 8000 최대 프로세서 코어 32개(향후 쿼드코어 장착 시 64개) 프로세서 코어 캐시(L 2) 최대 메모리 운영체제 온 칩 5 또는 6 MB 512 GB, 128 DIMM Slots Solaris 10 U 3 이상 기본 최대 32개 - 4 I/O Unit 및 Unit 당 8개의 PCI-Express 슬롯 확장 최대 8개의 I/O Expansion Units - Unit 당 12개의 PCI-Express 및 PCI –X 슬롯 PCI 슬롯 이더넷 내장 디스크 RJ 45 10/1000 이더넷 포트 최대 8개 최대 16개 73 GB SAS 디스크 드라이브 - 핫 스왑, 전면 액세스 지원 이중화 CMU, IOU, XSCF, Clock board, Disk, PSU, Fan, XB 핫스왑 CMU, IOU, XSCF, Disk, PSU, Fan 전원 공급 장치 RAS 관리 도메인 M 8000 2. 28 또는 2. 4 GHz SPARC 64 VI M 8000 서버 단상/삼상/듀얼 그리드 XSCF (서비스 프로세서) 최대 16개 4 © 2007 Sun Microsystems Korea, Ltd

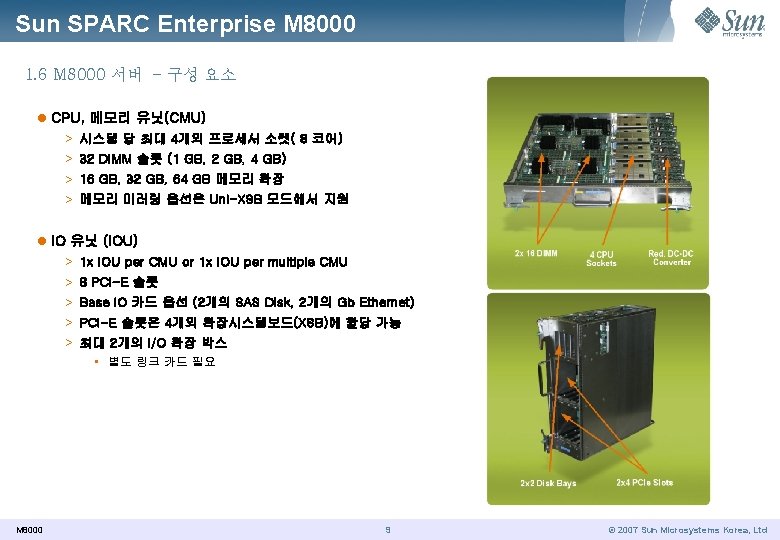

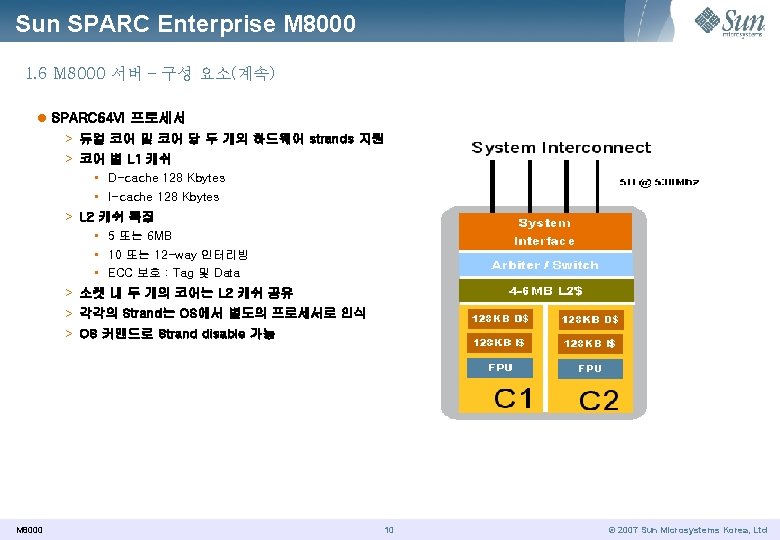

Sun SPARC Enterprise M 8000 1. 5 M 8000 서버 – 아키텍처 l 4개의 듀얼 코어 프로세서 소켓 및 32 메모리 DIMMs 슬롯을 지원하는 4개의 CMU(CPU Memory Units) l 8개 PCI-Express 슬롯을 지원하는 4개의 IOU(IO Units) M 8000 8 © 2007 Sun Microsystems Korea, Ltd

Sun SPARC Enterprise M 8000 1. 6 M 8000 서버 – 구성 요소(계속) l PCI – Express 및 PCI/PCI-X 비교 > PCI 및 PCI-X는 공유 버스 형태로 상호 호환 > PCI-Express는 스위치 형 버스로 대역폭 보장이 용이 기술 PCI-X M 8000 버스 속도 버스 폭 대역폭 비고 33 MHz 32 bit 133 MB/s 공유 버스 33 MHz 64 bit 266 MB/s 66 MHz 32 bit 266 MB/s 66 MHz 64 bit 532 MB/s 66 MHz 64 bit 512 MB/s 100 MHz 64 bit 800 MB/s 133 MHz 64 bit 266 MHz 64 bit 기술 Lane 대역폭 X 1 4 Gbps(500 MB/s) X 2 8 Gbps(1 GB/s) X 4 16 Gbps(2 GB/s) X 8 32 Gbps(4 GB/s) X 12 48 Gbps(6 GB/s) 1 GB/s X 16 64 Gbps(8 GB/s) 2 GB/s X 32 128 Gbps(16 GB/s) PCI-E 공유 버스 11 비고 스위치 형 버스 (포인트 to 포인트) © 2007 Sun Microsystems Korea, Ltd

Sun SPARC Enterprise M 8000 1. 6 M 8000 서버 – 구성 요소(계속) l 지원 PCI-E, X 카드 > DC multi-functional base IO card(IOUA) > Dual 4 GB Fiber Channel Network Adapter – Ro. HS-6 compliant > Single 4 GB Fiber Channel Network Adapter – Ro. HS-6 compliant > Dual Channel Ultra 320 differential SCSI adapter – Ro. HS-6 compliant > Dual Port 1 GB Ethernet (MMF) > Dual Port 1 GB Ethernet (UTP) > Dual Port 10 GB Ethernet > 10 Gb SR Transceiver for 10 Gb. E card > 10 Gb LR Transceiver for 10 Gb. E card > Quad GB Ethernet > Crypto Accelerator 6000 > XVR-200 2 D Entry Level Graphics > Fiber interface card for External IO Expansion Unit > Single 4 GB Fiber Channel Network Adapter – Ro. HS-6 compliant > Dual 4 GB Fiber Channel Network. Adapter – Ro. HS-6 compliant * PCI-X 카드는 I/O Expansion Unit을 통해 지원 M 8000 12 © 2007 Sun Microsystems Korea, Ltd

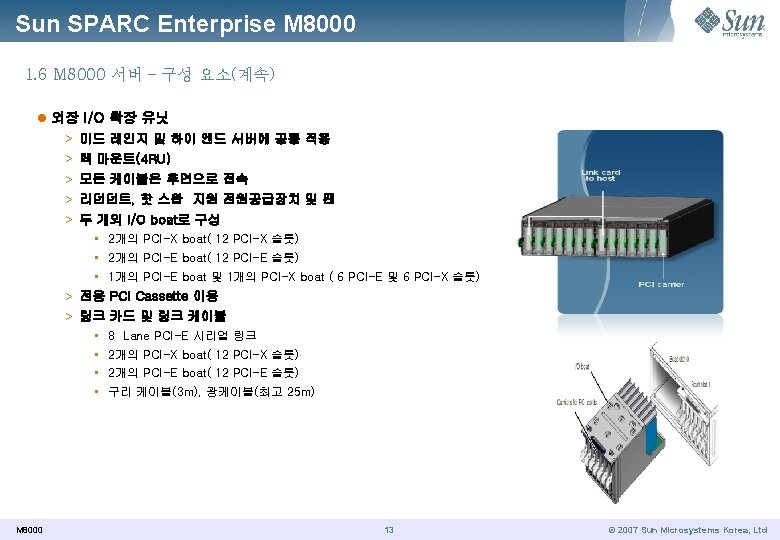

Sun SPARC Enterprise M 8000 1. 6 M 8000 서버 – 구성(계속) l 외장 I/O 확장 유닛 > 시스템 IOU 당 2개의 확장 유닛 > M 8000 : 최대 8개의 I/O 확장 유닛, 최대 112 PCI 슬롯 Max I/O Boxes Max PCI Slots Remarks M 8000 8 112 4 IOU x 28 slots M 9000 -32 16 224 8 IOU x 28 slots M 9000 -64 16 288 Limited to testing Notes-1: As for 12 slots per IO-Box, either PCIe or PCI-X can be selected in 6 slots. M 8000 14 © 2007 Sun Microsystems Korea, Ltd

Sun SPARC Enterprise M 8000 1. 6 M 8000 서버 – 구성 요소(계속) l 외장 I/O 확장 유닛(계속) > 내장형 FC-AL 컨트롤러는 FC-AL LOOP A를 제어 > 두 번째 옵션 PCI FC-AL 컨트롤러는 FC-AL LOOP B 를 지원하기 위해 추가 M 8000 15 © 2007 Sun Microsystems Korea, Ltd

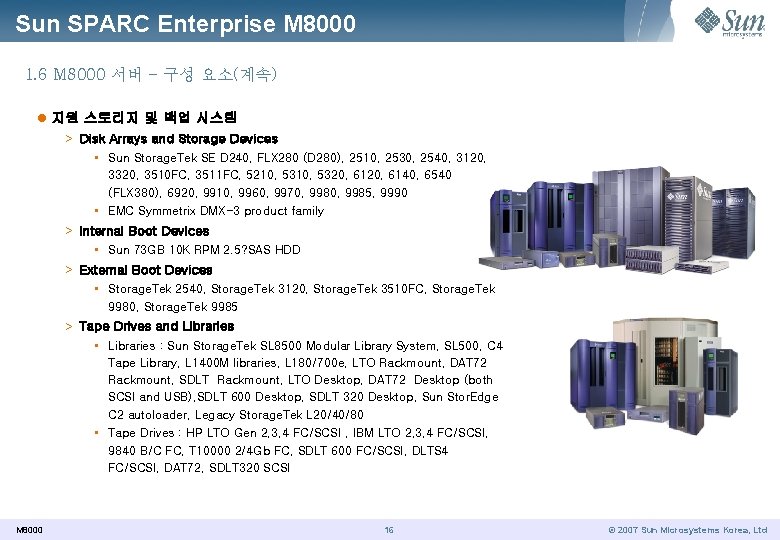

Sun SPARC Enterprise M 8000 1. 6 M 8000 서버 - 구성 요소(계속) l 지원 스토리지 및 백업 시스템 > Disk Arrays and Storage Devices • Sun Storage. Tek SE D 240, FLX 280 (D 280), 2510, 2530, 2540, 3120, 3320, 3510 FC, 3511 FC, 5210, 5320, 6140, 6540 (FLX 380), 6920, 9910, 9960, 9970, 9985, 9990 • EMC Symmetrix DMX-3 product family > Internal Boot Devices • Sun 73 GB 10 K RPM 2. 5? SAS HDD > External Boot Devices • Storage. Tek 2540, Storage. Tek 3120, Storage. Tek 3510 FC, Storage. Tek 9980, Storage. Tek 9985 > Tape Drives and Libraries • Libraries : Sun Storage. Tek SL 8500 Modular Library System, SL 500, C 4 Tape Library, L 1400 M libraries, L 180/700 e, LTO Rackmount, DAT 72 Rackmount, SDLT Rackmount, LTO Desktop, DAT 72 Desktop (both SCSI and USB), SDLT 600 Desktop, SDLT 320 Desktop, Sun Stor. Edge C 2 autoloader, Legacy Storage. Tek L 20/40/80 • Tape Drives : HP LTO Gen 2, 3, 4 FC/SCSI , IBM LTO 2, 3, 4 FC/SCSI, 9840 B/C FC, T 10000 2/4 Gb FC, SDLT 600 FC/SCSI, DLTS 4 FC/SCSI, DAT 72, SDLT 320 SCSI M 8000 16 © 2007 Sun Microsystems Korea, Ltd

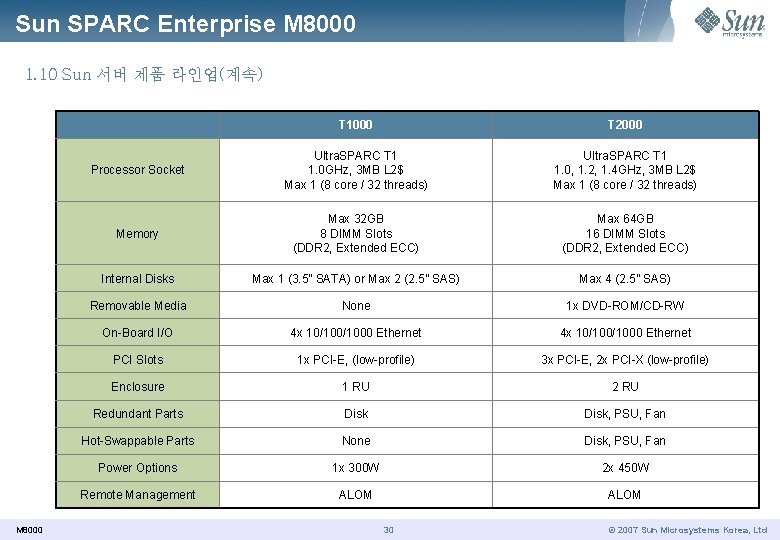

Sun SPARC Enterprise M 8000 1. 10 Sun 서버 제품 라인업(계속) M 8000 T 1000 T 2000 Processor Socket Ultra. SPARC T 1 1. 0 GHz, 3 MB L 2$ Max 1 (8 core / 32 threads) Ultra. SPARC T 1 1. 0, 1. 2, 1. 4 GHz, 3 MB L 2$ Max 1 (8 core / 32 threads) Memory Max 32 GB 8 DIMM Slots (DDR 2, Extended ECC) Max 64 GB 16 DIMM Slots (DDR 2, Extended ECC) Internal Disks Max 1 (3. 5” SATA) or Max 2 (2. 5” SAS) Max 4 (2. 5” SAS) Removable Media None 1 x DVD-ROM/CD-RW On-Board I/O 4 x 10/100/1000 Ethernet PCI Slots 1 x PCI-E, (low-profile) 3 x PCI-E, 2 x PCI-X (low-profile) Enclosure 1 RU 2 RU Redundant Parts Disk, PSU, Fan Hot-Swappable Parts None Disk, PSU, Fan Power Options 1 x 300 W 2 x 450 W Remote Management ALOM 30 © 2007 Sun Microsystems Korea, Ltd

Sun SPARC Enterprise M 8000 1. 10 Sun 서버 제품 라인업(계속) M 4000 M 5000 Processor Socket SPARC 64 VI 2. 15 GHz, 5 MB L 2$ Max 4 (8 core) SPARC 64 VI 2. 15 GHz, 5 MB L 2$ Max 8 (16 Core) Memory Max 128 GB 32 DIMM Slots (ECC, Chip-kill, Mirror) Max 256 GB 64 DIMM Slots (ECC, Chip-Kill, Mirror) Internal Disks Max 2 (2. 5” SAS) Max 4 (2. 5” SAS) Removable Media DVD, DAT On-Board I/O 2 Gb. E Ports 4 Gb. E Ports PCI Slots 4 PCI-E, 1 PCI-X (all hot plug) 8 PCI-E, 2 PCI-X (all hot plug) External I/O Expansion Yes (2) Yes (4) Enclosure 6 U 10 U Redundant Parts Disk, PSU, Fan Power Options 1 -Phase 1+1 Cables 1 -Phase 2+2 Cables Partitioning (supports DR) Max 2 Max 4 RAS Management XSCF (service processor) Hot-Swappable Parts M 8000 31 © 2007 Sun Microsystems Korea, Ltd

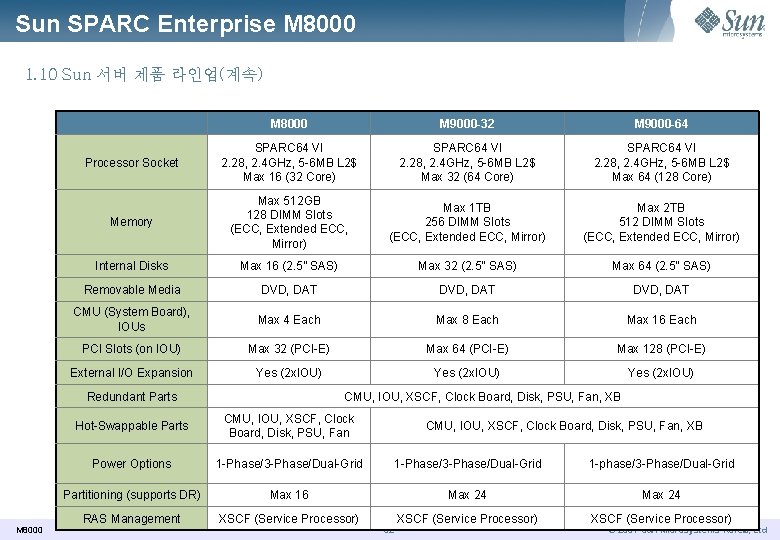

Sun SPARC Enterprise M 8000 1. 10 Sun 서버 제품 라인업(계속) M 8000 M 9000 -32 M 9000 -64 Processor Socket SPARC 64 VI 2. 28, 2. 4 GHz, 5 -6 MB L 2$ Max 16 (32 Core) SPARC 64 VI 2. 28, 2. 4 GHz, 5 -6 MB L 2$ Max 32 (64 Core) SPARC 64 VI 2. 28, 2. 4 GHz, 5 -6 MB L 2$ Max 64 (128 Core) Memory Max 512 GB 128 DIMM Slots (ECC, Extended ECC, Mirror) Max 1 TB 256 DIMM Slots (ECC, Extended ECC, Mirror) Max 2 TB 512 DIMM Slots (ECC, Extended ECC, Mirror) Internal Disks Max 16 (2. 5” SAS) Max 32 (2. 5” SAS) Max 64 (2. 5” SAS) Removable Media DVD, DAT CMU (System Board), IOUs Max 4 Each Max 8 Each Max 16 Each PCI Slots (on IOU) Max 32 (PCI-E) Max 64 (PCI-E) Max 128 (PCI-E) External I/O Expansion Yes (2 x. IOU) Redundant Parts M 8000 CMU, IOU, XSCF, Clock Board, Disk, PSU, Fan, XB Hot-Swappable Parts CMU, IOU, XSCF, Clock Board, Disk, PSU, Fan Power Options 1 -Phase/3 -Phase/Dual-Grid 1 -phase/3 -Phase/Dual-Grid Partitioning (supports DR) Max 16 Max 24 RAS Management XSCF (Service Processor) CMU, IOU, XSCF, Clock Board, Disk, PSU, Fan, XB 32 © 2007 Sun Microsystems Korea, Ltd
