Sulu Yol Vericiler VİB Otomasyon Mühendislik Taahhüt İthalat San. Ve Tic. Ltd. Şti. Halil Rıfat Paşa Mah. Perpa Tic. Mrk. A-Blok Kat: 6 No: 659 34384 Okmeydanı-Şişli / İSTANBUL Tel: 00 90 212 320 61 76 Fax: 00 90 212 320 61 78 Email: info@vib-otomasyon. com www. vib-otomasyon. com

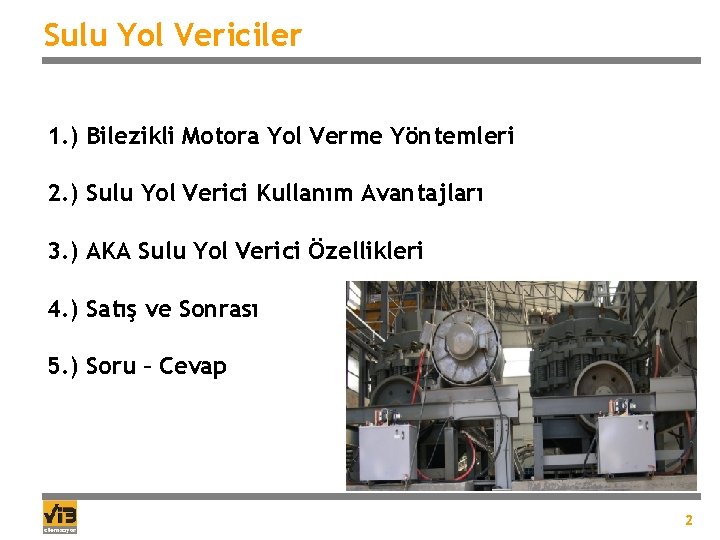

Sulu Yol Vericiler 1. ) Bilezikli Motora Yol Verme Yöntemleri 2. ) Sulu Yol Verici Kullanım Avantajları 3. ) AKA Sulu Yol Verici Özellikleri 4. ) Satış ve Sonrası 5. ) Soru – Cevap 2
Bilezikli Motorlara Yol Verme Yöntemleri Hız-Moment / Hız-Akım Karakteristiği Akım Moment 1 %500 %200 2 3 1. Çok Yüksek Direnç Değeri: Çok Yüksek Başlangıç Momenti, Çok Düşük Başlangıç Akımı 4 2. Yüksek Direnç Değeri: Yüksek Başlangıç Momenti, Düşük Başlangıç Akımı %400 %160 3. Düşük Direnç Değeri: Düşük Başlangıç Momenti, Yüksek Başlangıç Akımı %300 %120 %100 %200 %80 %100 %40 %0 %0 4. Çok Düşük Direnç Değeri: Çok Düşük Başlangıç Momenti, Çok Yüksek Başlangıç Akımı Yük KADEMELİ YOL VERİCİ İLE MOMENT ve HIZ Hız %0 %25 %50 %75 %100 3
Bilezikli Motorlara Yol Verme Yöntemleri Bilezikli Motor Kullanım Avantajları • Kilitli rotor akımı, dirençler sayesinde ciddi şekilde azalır. • Direnç ayarlaması ile hız ayarı yapılabilir. • Uzun bir kalkış süresi ile yüksek ataletli yükler kaldırılabilir. TİPİK UYGULAMALAR: Çimento, Madenler, Pompa Sistemleri 4
Bilezikli Motorlara Yol Verme Yöntemleri Kademeli Yol Verme Moment Hız Kontrol Devresi Su Tankı 5
Bilezikli Motorlara Yol Verme Yöntemleri Kademesiz Yol Verme 6
VİB-AKA Sulu Yol Verici Özellikleri TEMEL KISIMLAR: 1. SU TANKI 2. ELEKTROT HAREKET MEKANİZMASI 3. KUMANDA PANOSU 4. GÜÇPANOSU 7
SULU YOL VERİCİ KULLANIM AVANTAJLARI Yağlı Yol Vericiler Sulu Yol Vericiler 1. YANICI DEĞİL 2. MOTOR ADAPTASYONU YOK 2. MOTOR ADAPTASYONU YAPILABİLİR 3. KUMANDA ESNEK DEĞİL 3. BASİT ve OTOMATİK KUMANDA 4. NARİN 4. SAĞLAM 5. SINIRLI ARDA ÇALIŞTIRMA 5. ARDA ÇALIŞTIRMA 8
SULU YOL VERİCİ KULLANIM AVANTAJLARI Özel Uygulamalar 1. DUAL (ÇİFT) MOTOR 2. SABİT MOMENT 3. DEĞİŞKEN HIZ 9
VİB - AKA Sulu Yol Verici Özellikleri UYGULAMALAR GÜÇ ARALIĞI • ARL 30 k. W – 400 k. W • AK-EP 500 k. W – 15000 k. W AK-EP Özellikleri • Durum ve Alarm Göstergeleri • PLC Sistemi ile Kontrol • Elektrot Konum Algılama • Motor Kilitlenme Koruması • Kalkış Sonu Algılaması • Bronz ya da Inox Elektrotlar • Motorlu Hareketli Elektrot Sistemi • Opsiyonel Paslanmaz Çelik Tank • Ayrı Kumanda ve Güç Panoları • Değirmen • Vinç • Asansör • Fan, Vantilatör • Pompa • Mikser • Konveyör • Kırıcı • Hadde 10
VİB - AKA Sulu Yol Verici Özellikleri Yedekler • Elektrot • Hareket Mekanizması • Redüktörlü Motor • PLC • Seviye Sensörü • Termostat • Yaklaşım Anahtarı 11
VİB - AKA Sulu Yol Verici Özellikleri Boyutlar- Güçler AK 1 -EP AK 2 -EP AK 3 -EP AK 4 -EP AK 6 -EP Güç [k. W] 1500 3000 5000 9200 15000 Genişlik [mm] 1250 3150 3500 Yükseklik [mm] 1800 1700 2200 Derinlik [mm] 1250 1500 1700 1900 2100 Boş ağırlık [kg] 540 800 900 1200 1600 Dolu ağırlık [kg] 1540 2800 3900 5200 7600 12
VİB - AKA Sulu Yol Verici Özellikleri SATIŞ VE SATIŞ SONRASI HİZMETLER • HIZLI TEKLİFLENDİRME VE TESLİMAT • DEVREYE ALMA • DÖKÜMANTASYON • TEKNİK SERVİS 13
Teşekkür ederiz. . . www. vib-otomasyon. com 14
