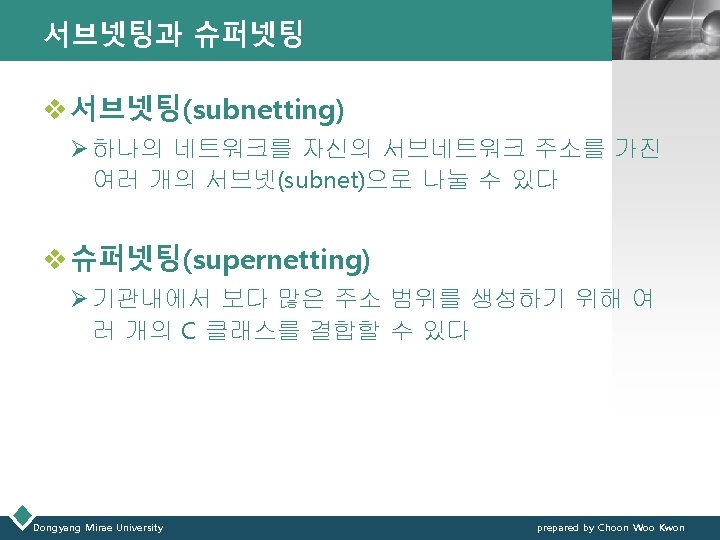

Subnetting Supernetting LOGO v subnetting network number network

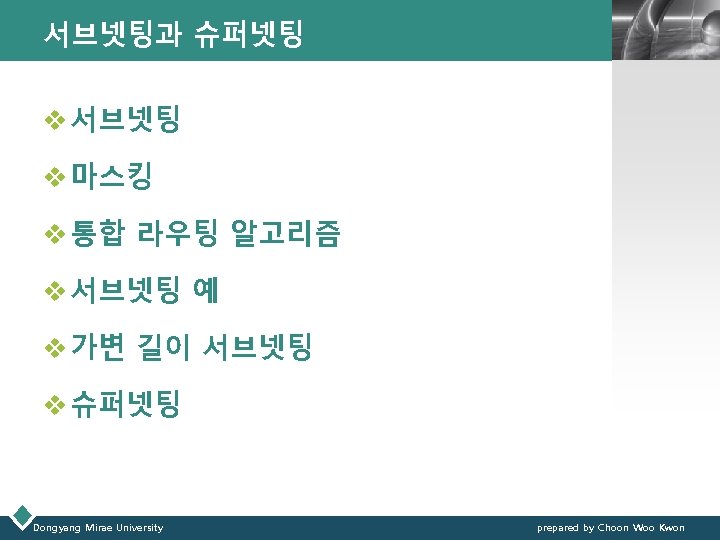

전산정보학부 권춘우 Subnetting & Supernetting

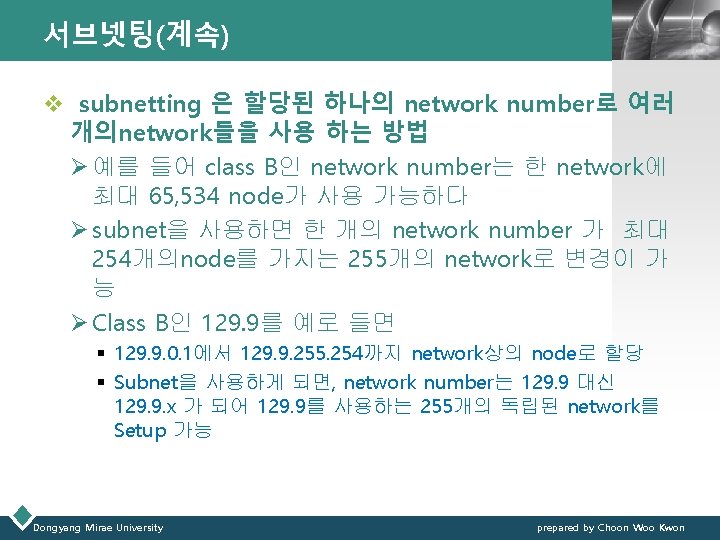

서브넷팅(계속) LOGO v subnetting 은 할당된 하나의 network number로 여러 개의network들을 사용 하는 방법 Ø 예를 들어 class B인 network number는 한 network에 최대 65, 534 node가 사용 가능하다 Ø subnet을 사용하면 한 개의 network number 가 최대 254개의node를 가지는 255개의 network로 변경이 가 능 Ø Class B인 129. 9를 예로 들면 § 129. 9. 0. 1에서 129. 9. 255. 254까지 network상의 node로 할당 § Subnet을 사용하게 되면, network number는 129. 9 대신 129. 9. x 가 되어 129. 9를 사용하는 255개의 독립된 network를 Setup 가능 Dongyang Mirae University prepared by Choon Woo Kwon

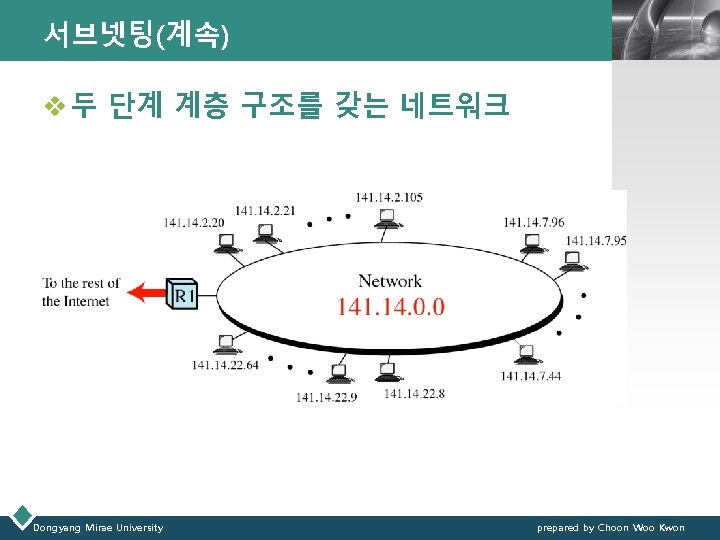

서브넷팅(계속) LOGO v 두 단계 계층 구조를 갖는 네트워크 Dongyang Mirae University prepared by Choon Woo Kwon

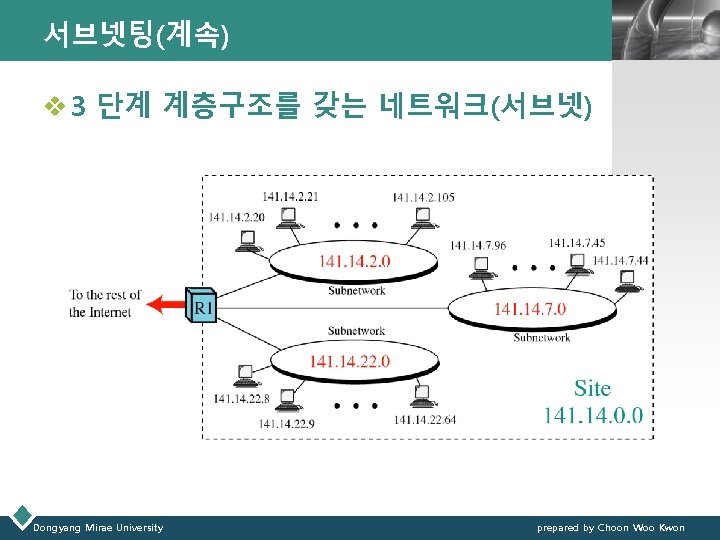

서브넷팅(계속) LOGO v 3 단계 계층구조를 갖는 네트워크(서브넷) Dongyang Mirae University prepared by Choon Woo Kwon

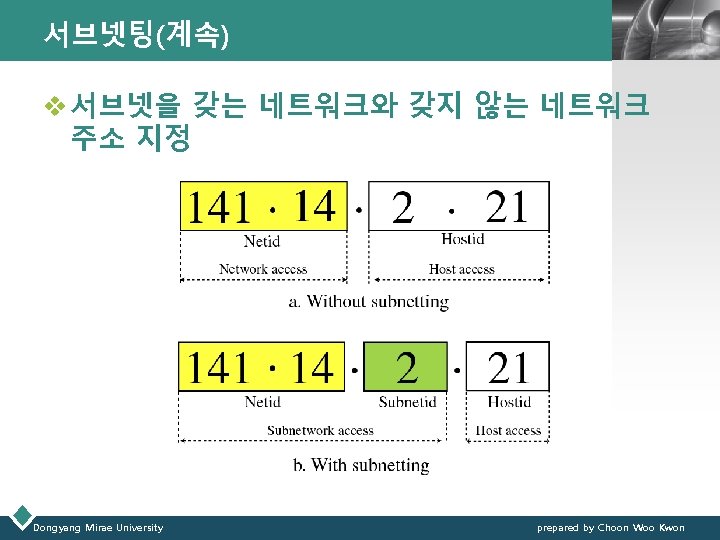

서브넷팅(계속) LOGO v 서브넷을 갖는 네트워크와 갖지 않는 네트워크 주소 지정 Dongyang Mirae University prepared by Choon Woo Kwon

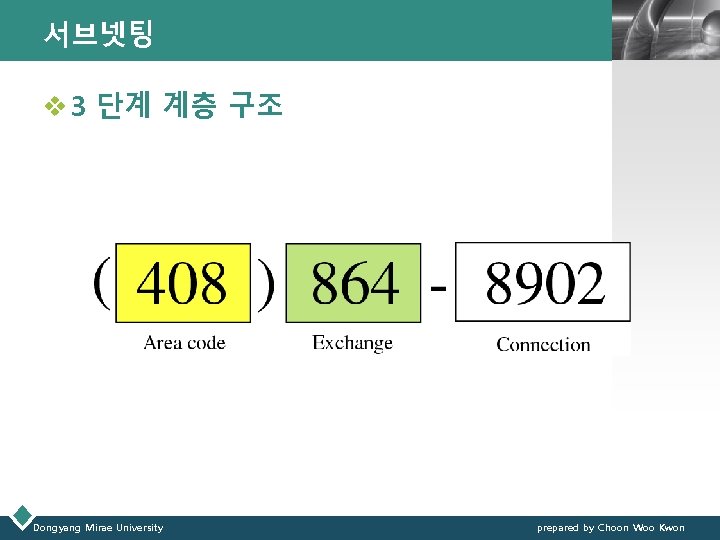

서브넷팅 LOGO v 3 단계 계층 구조 Dongyang Mirae University prepared by Choon Woo Kwon

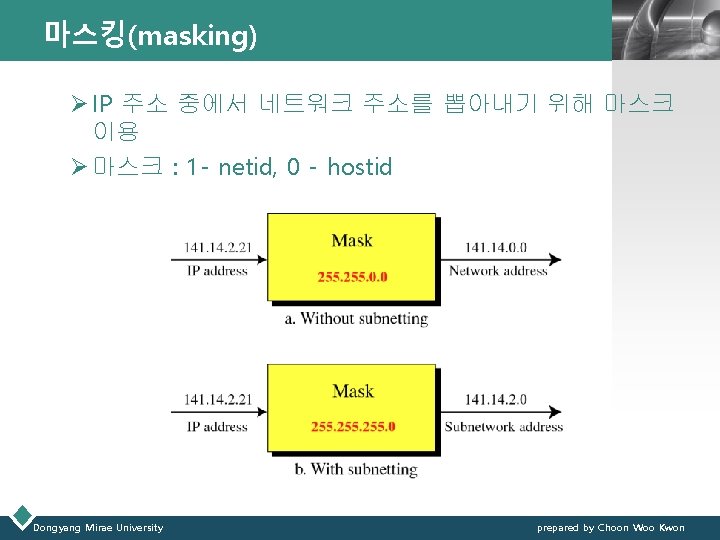

마스킹(masking) LOGO Ø IP 주소 중에서 네트워크 주소를 뽑아내기 위해 마스크 이용 Ø 마스크 : 1 - netid, 0 - hostid Dongyang Mirae University prepared by Choon Woo Kwon

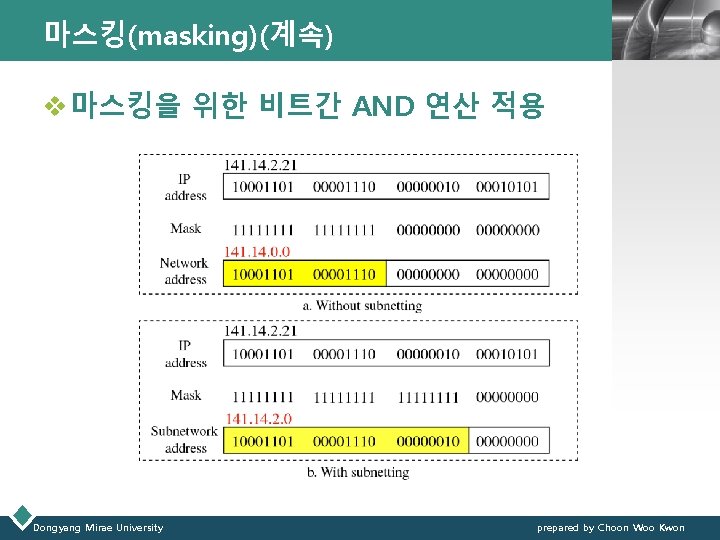

마스킹(masking)(계속) LOGO v 마스킹을 위한 비트간 AND 연산 적용 Dongyang Mirae University prepared by Choon Woo Kwon

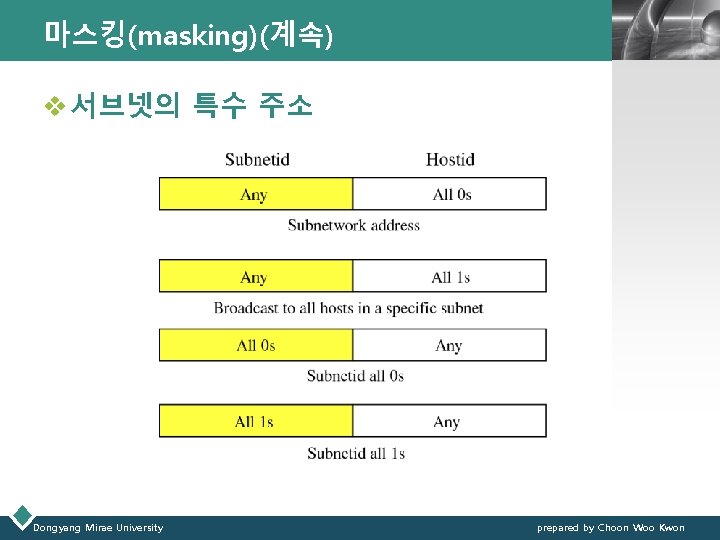

마스킹(masking)(계속) LOGO v 서브넷의 특수 주소 Dongyang Mirae University prepared by Choon Woo Kwon

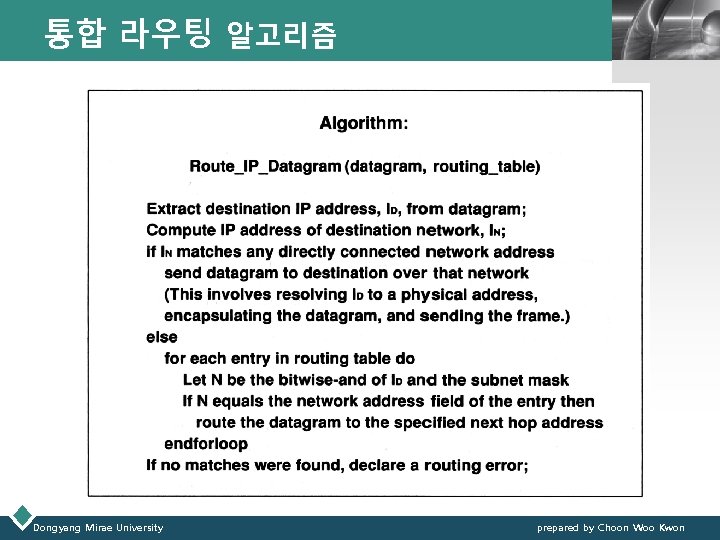

통합 라우팅 알고리즘 Dongyang Mirae University LOGO prepared by Choon Woo Kwon

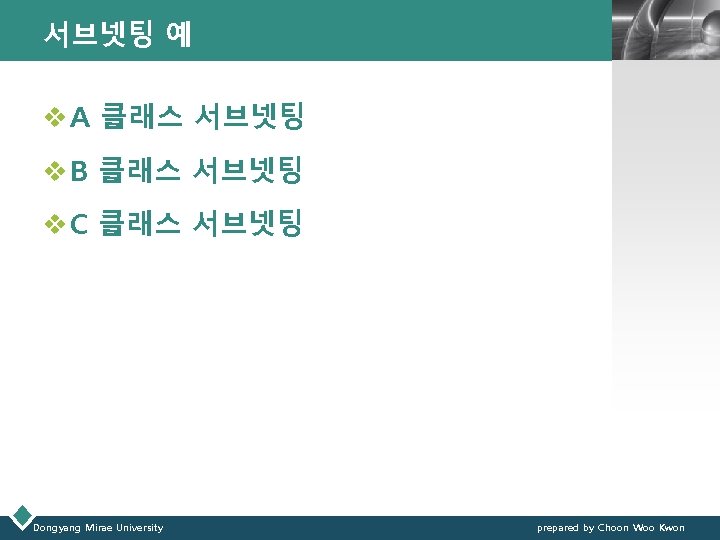

서브넷팅 예 LOGO v A 클래스 서브넷팅 v B 클래스 서브넷팅 v C 클래스 서브넷팅 Dongyang Mirae University prepared by Choon Woo Kwon

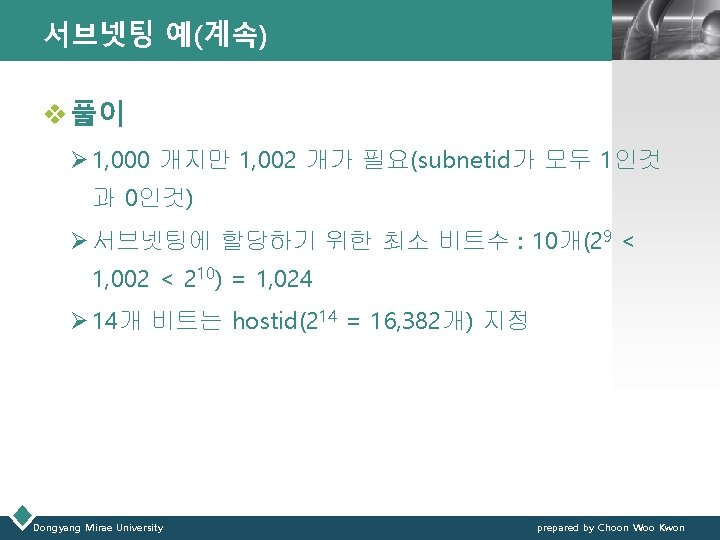

서브넷팅 예(계속) LOGO v 풀이 Ø 1, 000 개지만 1, 002 개가 필요(subnetid가 모두 1인것 과 0인것) Ø 서브넷팅에 할당하기 위한 최소 비트수 : 10개(29 < 1, 002 < 210) = 1, 024 Ø 14개 비트는 hostid(214 = 16, 382개) 지정 Dongyang Mirae University prepared by Choon Woo Kwon

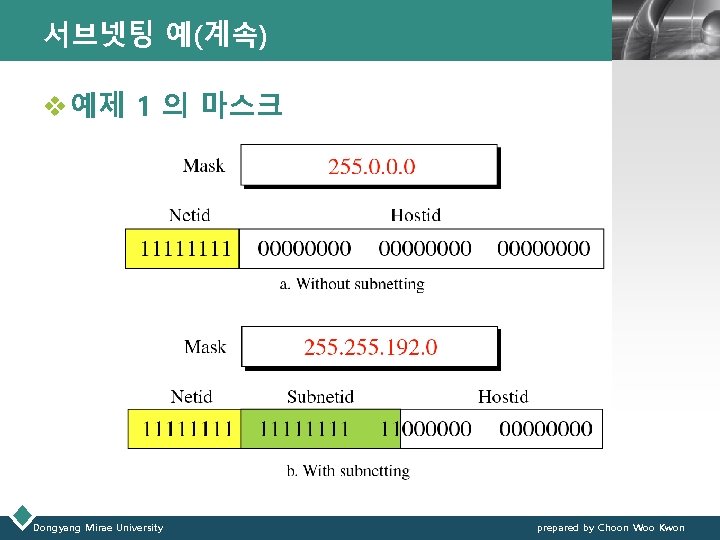

서브넷팅 예(계속) LOGO v 예제 1 의 마스크 Dongyang Mirae University prepared by Choon Woo Kwon

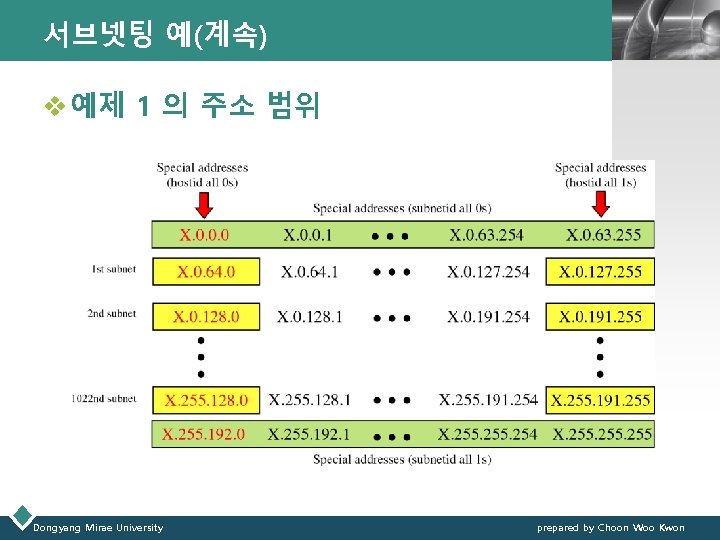

서브넷팅 예(계속) LOGO v 예제 1 의 주소 범위 Dongyang Mirae University prepared by Choon Woo Kwon

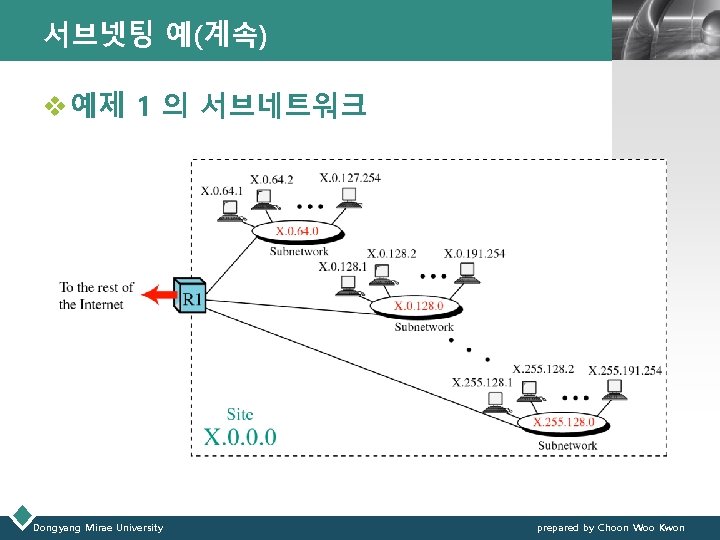

서브넷팅 예(계속) LOGO v 예제 1 의 서브네트워크 Dongyang Mirae University prepared by Choon Woo Kwon

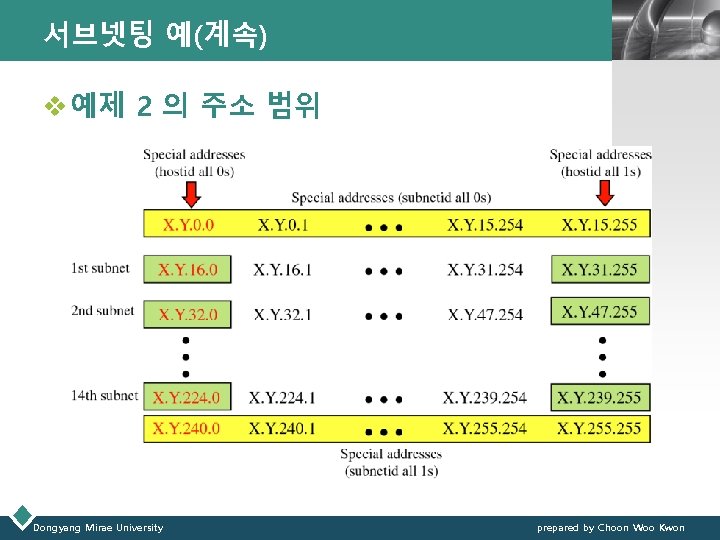

서브넷팅 예(계속) LOGO v 예제 2 의 주소 범위 Dongyang Mirae University prepared by Choon Woo Kwon

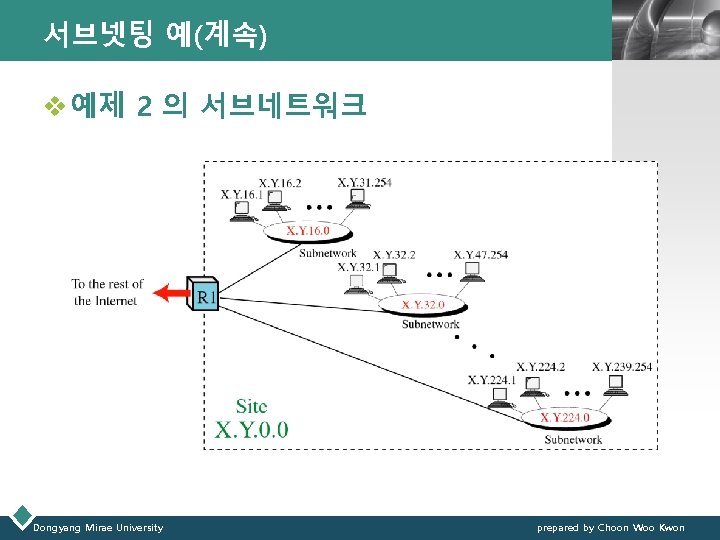

서브넷팅 예(계속) LOGO v 예제 2 의 서브네트워크 Dongyang Mirae University prepared by Choon Woo Kwon

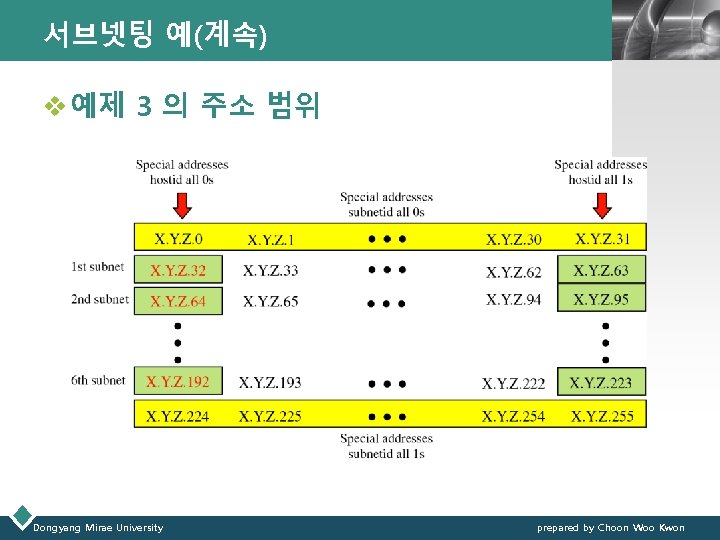

서브넷팅 예(계속) LOGO v 예제 3 의 주소 범위 Dongyang Mirae University prepared by Choon Woo Kwon

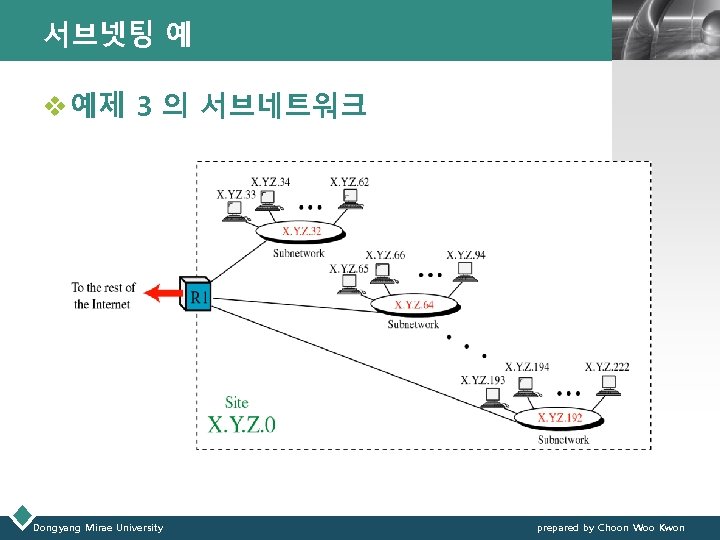

서브넷팅 예 LOGO v 예제 3 의 서브네트워크 Dongyang Mirae University prepared by Choon Woo Kwon

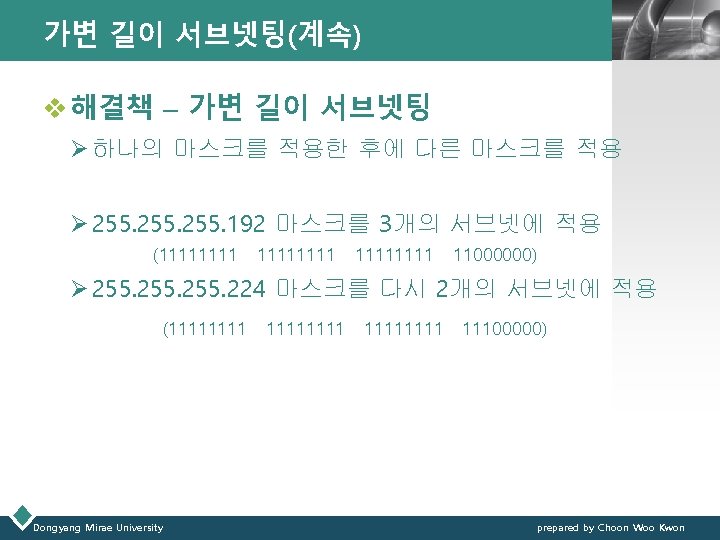

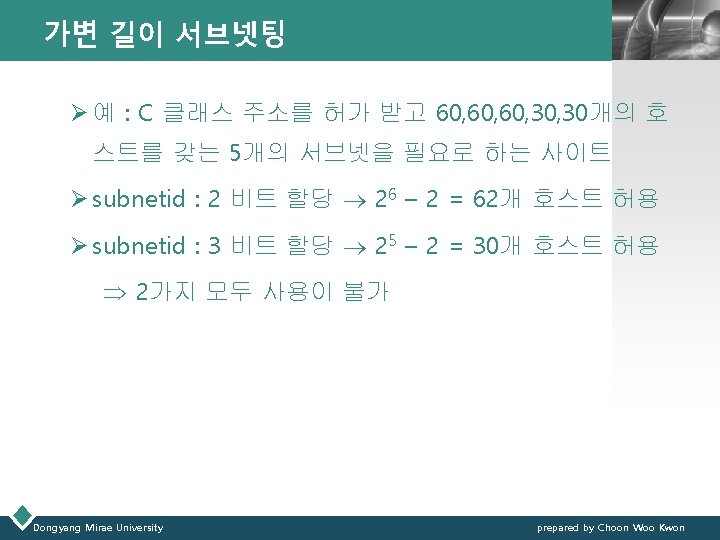

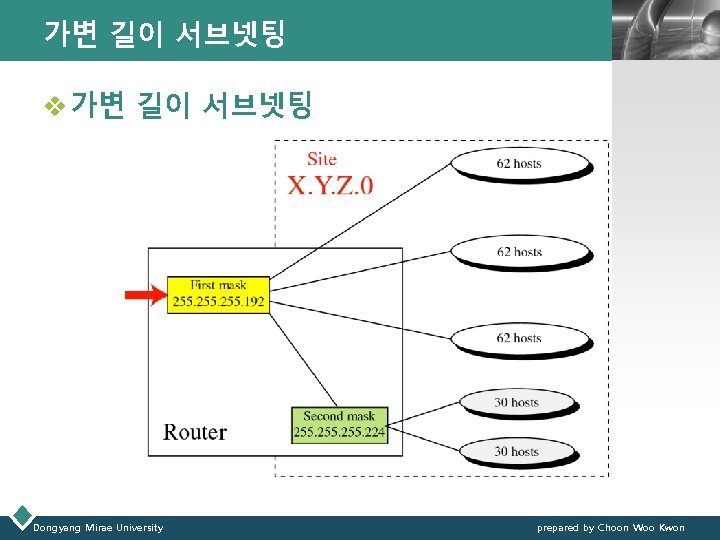

가변 길이 서브넷팅 LOGO v 가변 길이 서브넷팅 Dongyang Mirae University prepared by Choon Woo Kwon

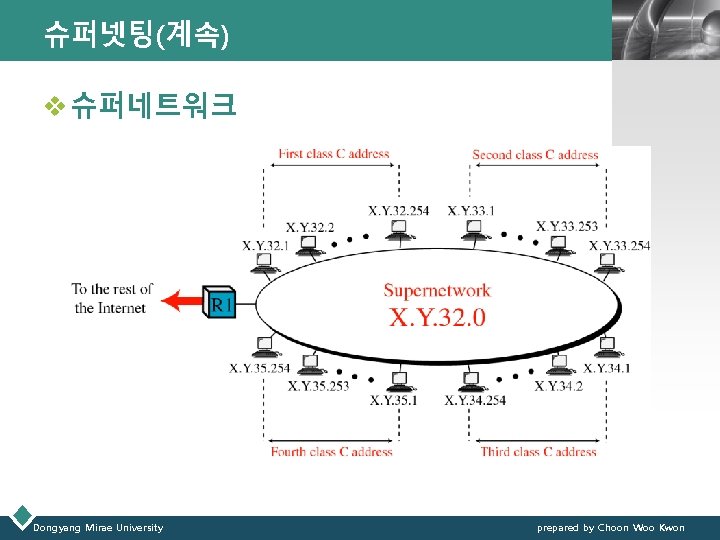

슈퍼넷팅(계속) LOGO v 슈퍼네트워크 Dongyang Mirae University prepared by Choon Woo Kwon

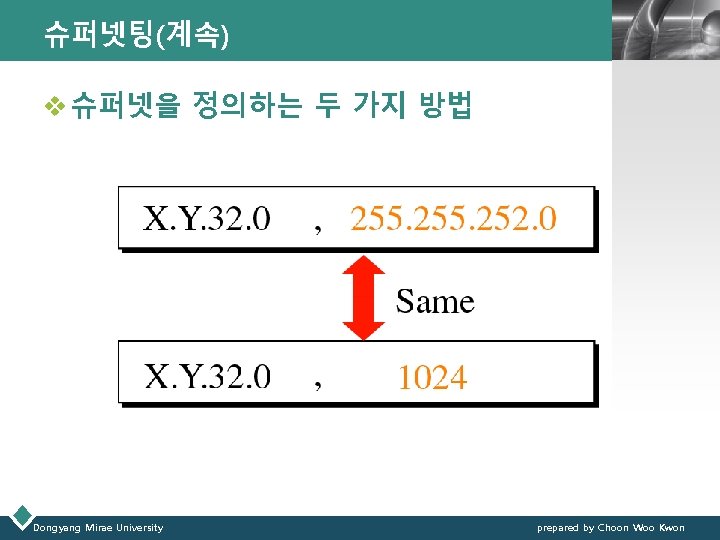

슈퍼넷팅(계속) LOGO v 슈퍼넷을 정의하는 두 가지 방법 Dongyang Mirae University prepared by Choon Woo Kwon

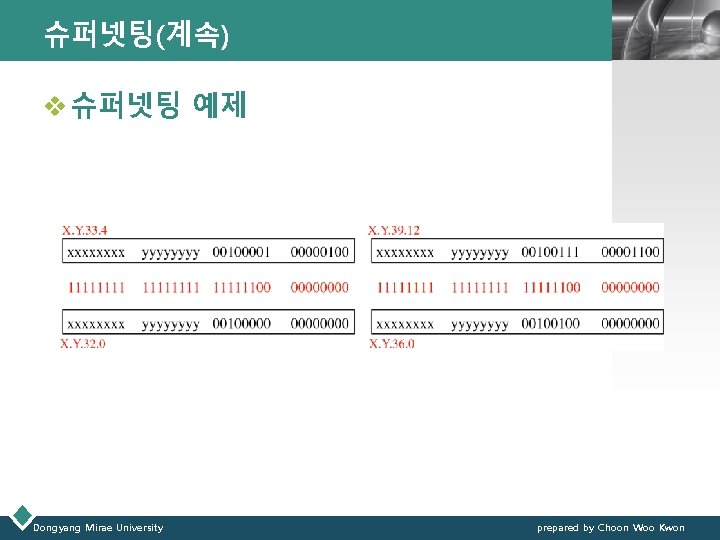

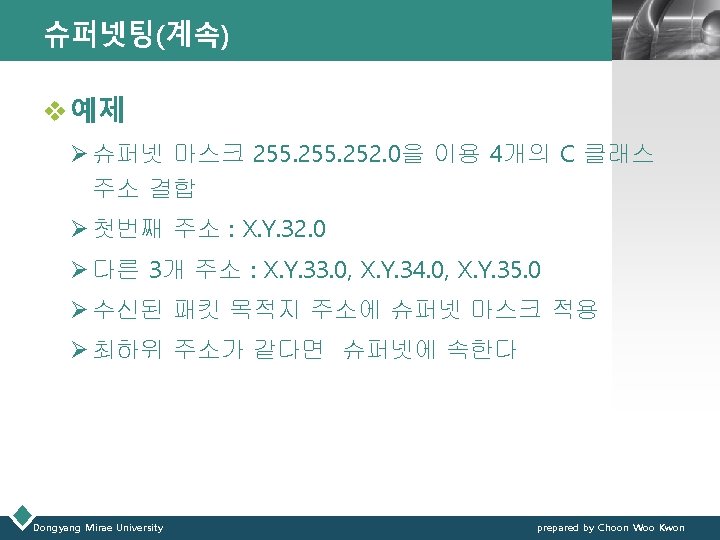

슈퍼넷팅(계속) LOGO v 슈퍼넷팅 예제 Dongyang Mirae University prepared by Choon Woo Kwon

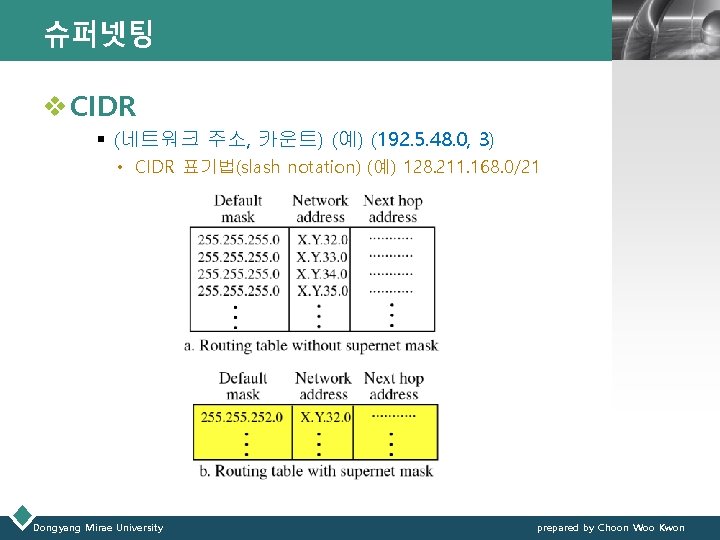

슈퍼넷팅 LOGO v CIDR § (네트워크 주소, 카운트) (예) (192. 5. 48. 0, 3) • CIDR 표기법(slash notation) (예) 128. 211. 168. 0/21 Dongyang Mirae University prepared by Choon Woo Kwon
