SUBNETAREA CLASE DE ADRESE SI MASTI MOTIVATIA SUBNETARII

SUBNETAREA

CLASE DE ADRESE SI MASTI

MOTIVATIA SUBNETARII • • Management eficient al adreselor Cresterea performantei retelei Flexibilitatea adresarii Securitate

REALIZAREA SUBNETARII • O parte din bitii rezervati pentru host sunt reasignati (imprumutati) pentru subretea • Se imprumuta cei mai semnificativi biti • Marcarea numarului de biti imprumutati se face prin setarea la valoarea 1 a bitilor corespunzatori din masca de retea • Se pot imprumuta cel putin 2 biti • Pentru host trebuiesc rezervati cel putin 2 biti • Nu se folosesc adresele de subretea sau host avand toti bitii 1 sau 0 • Adresa subretelei: bitii pentru host au valoarea 0 • Adresa de broadcast: bitii pentru host au valoarea 1

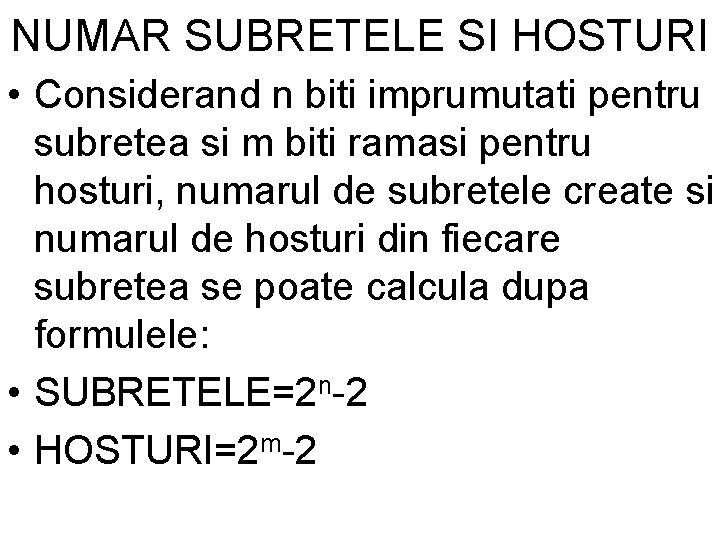

NUMAR SUBRETELE SI HOSTURI • Considerand n biti imprumutati pentru subretea si m biti ramasi pentru hosturi, numarul de subretele create si numarul de hosturi din fiecare subretea se poate calcula dupa formulele: • SUBRETELE=2 n-2 • HOSTURI=2 m-2

PROBLEMA • Se considera adresa 195. 200. 15. 0. Sa se imparta aceasta adresa intr-un numar maxim de subretele astfel incat in fiecare subretea sa poata fi adresate cel putin 15 calculatoare. Sa se precizeze: • masca de retea • numarul de subretele creat • numarul de hosturi din fiecare subretea • adresa primei subretele • gama de adrese a hosturilor din prima subretea • adresa de broadcast a primei subretele • adresa ultimei subretele • gama de adrese a hosturilor din ultima subretea • adresa de broadcast a ultimei subretele

REZOLVARE (1) • Pentru a adresa 15 hosturi sunt necesari 5 biti. • Pentru subnetare se vor imprumuta 3 biti. • Masca de retea: 255. 224 • Numarul de subretele creat: 6 • Numarul de hosturi din fiecare subretea: 30

REZOLVARE (2) • Adresa primei subretele: 195. 200. 15. 32 • Gama de adrese a hosturilor din prima subretea: 195. 200. 15. 33 - 195. 200. 15. 62 • Adresa de broadcast a primei subretele: 195. 200. 15. 63 • Adresa ultimei subretele: 195. 200. 15. 192 • Gama de adrese a hosturilor din ultima subretea: 195. 200. 15. 193 – 195. 200. 15. 222 • Adresa de broadcast a ultimei subretele: 195. 200. 15. 223

PROBLEMA • Pentru problema anterioara, se va realiza subnetare pe lungime variabila prin imprumutarea a 4 biti pentru a se recupera o parte din adresele pierdute datorita faptului ca adresele de subretea 000 si 111 nu pot fi folosite. Sa se precizeze: • masca de retea • numarul de subretele creat • numarul de hosturi din fiecare subretea • adresa primei subretele • gama de adrese a hosturilor din prima subretea • adresa de broadcast a primei subretele • adresa ultimei subretele • gama de adrese a hosturilor din ultima subretea • adresa de broadcast a ultimei subretele

REZOLVARE (1) • Masca de retea: 255. 240 • Numarul de subretele creat: 2 • Numarul de hosturi din fiecare subretea: 14

REZOLVARE (2) • Adresa primei subretele: 195. 200. 15. 16 • Gama de adrese a hosturilor din prima subretea: 195. 200. 15. 17 - 195. 200. 15. 30 • Adresa de broadcast a primei subretele: 195. 200. 15. 31 • Adresa ultimei subretele: 195. 200. 15. 224 • Gama de adrese a hosturilor din ultima subretea: 195. 200. 15. 225 – 195. 200. 15. 238 • Adresa de broadcast a ultimei subretele: 195. 200. 15. 239

RUTAREA

Consideratii teoretice • Pentru fiecare segment de retea se va asigna cate o adresa de retea diferita • Gateway: adresa interfetei ruterului la care este conectata subreteaua • Tipuri de rutare – Statica – Dinamica

CONFIGURAREA INTERFETEI ROUTERULUI • • • enable configure terminal interface fastethernet număr_interfaţă ip address adresa_ip netmask clock rate frecventa_ceas (daca este interfata seriala DCE) • no shutdown

CONFIGURAREA RUTELOR STATICE • enable • configure terminal • ip route numar_retea masca adresa_next-hop

CONFIGURAREA RIPv 2 • • • enable configure terminal router rip version 2 network numar_retea no auto-summary (optional)

VERIFICAREA RUTARII • show ip route • show ip protocols
