Subnet Mask Subnetting Subnet Mask 10 2 MASK

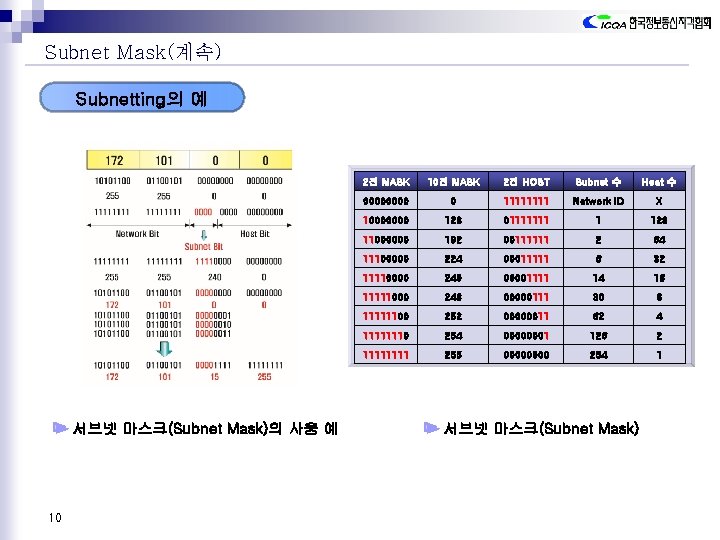

Subnet Mask(계속) Subnetting의 예 서브넷 마스크(Subnet Mask)의 사용 예 10 2진 MASK 10진 MASK 2진 HOST Subnet 수 Host 수 0000 0 1111 Network ID X 10000000 128 01111111 1 128 11000000 192 00111111 2 64 11100000 224 00011111 6 32 11110000 240 00001111 14 16 11111000 248 00000111 30 8 11111100 252 00000011 62 4 11111110 254 00000001 126 2 1111 255 0000 254 1 서브넷 마스크(Subnet Mask)
Subnet Mask(계속) 위의 2개의 Bit를 Subnet Bit로 표현할 때의 Subnetting 과정을 세부적으로 살펴보면 다음과 같다. Subnet Bit Decimal 00/000000 0 0/4 00/000001 1 (Notused) 00/111110 62 00/111111 63 01/000000 64 01/000001 65 01/111110 126 01/111111 127 1/4 Host 수 Description Subnet Bit Decimal 10/000000 128 10/000001 129 10/111110 190 Broadcast IP 10/111111 191 Broadcast IP Network ID 11/000000 192 Network ID 64 64 첫 IP 끝 IP 2/4 첫 IP 3/4 11/000001 193 끝 IP (Notused) 11/111110 254 11/111111 255 Broadcast IP 서브네팅 과정 11 Host 수 Description Network ID 64 64 첫 IP 끝 IP Broadcast IP

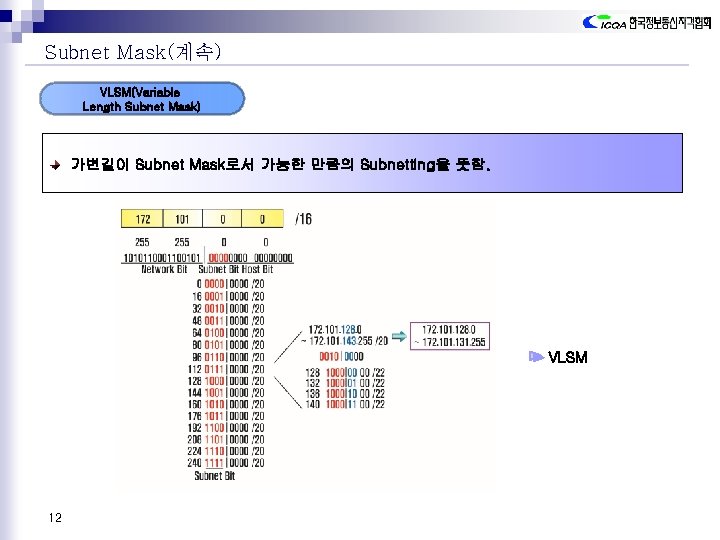

Subnet Mask(계속) VLSM(Variable Length Subnet Mask) 가변길이 Subnet Mask로서 가능한 만큼의 Subnetting을 뜻함. VLSM 12

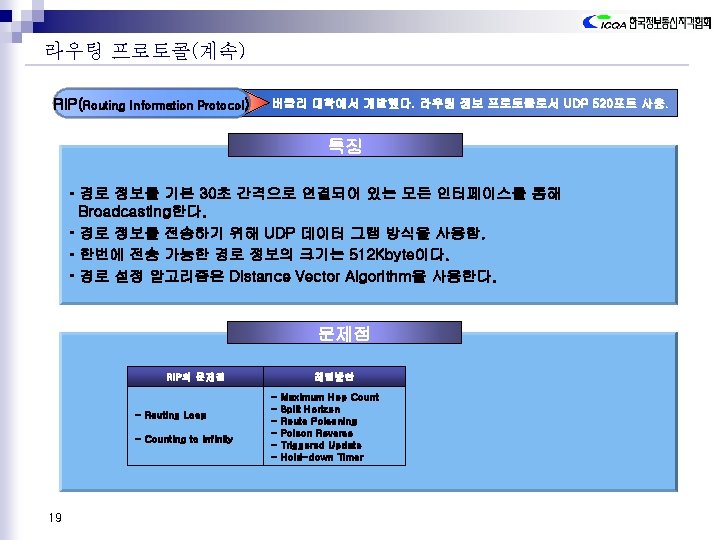

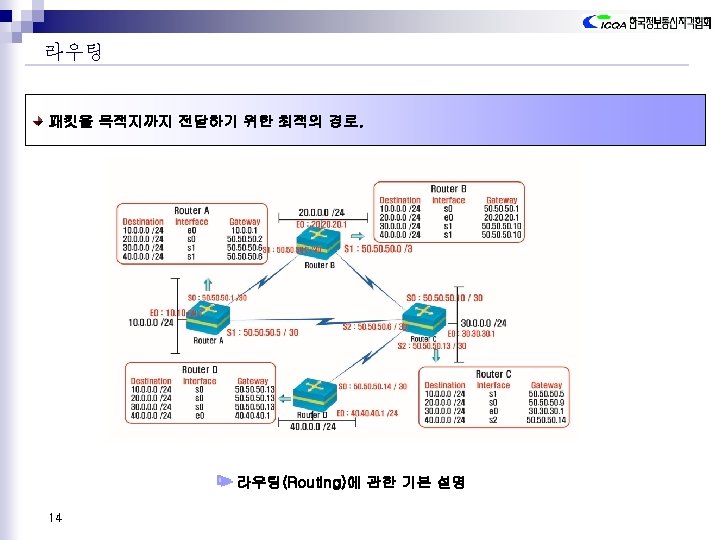

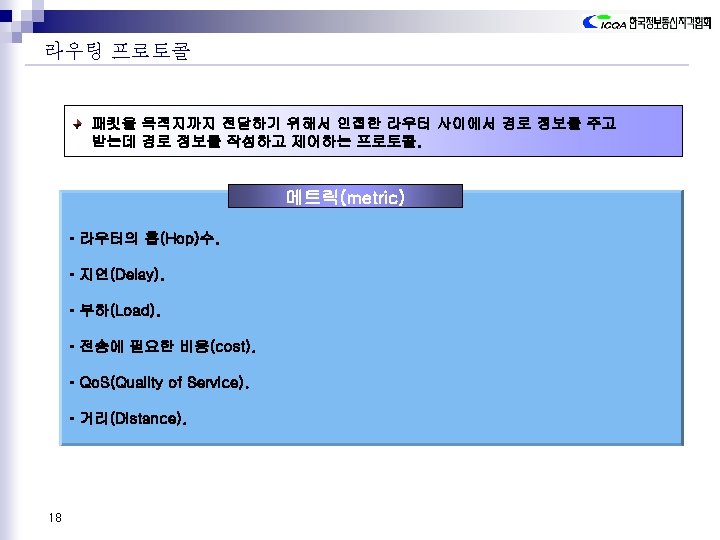

라우팅(계속) 라우팅 알고리즘 Distance Vector Algorithm 라우터의 동작 과정 Link State Algorithm의 경로 선택 과정 16 Distance Vector Algorithm의 경로 선택과정 Link State Algorithm의 동작 과정

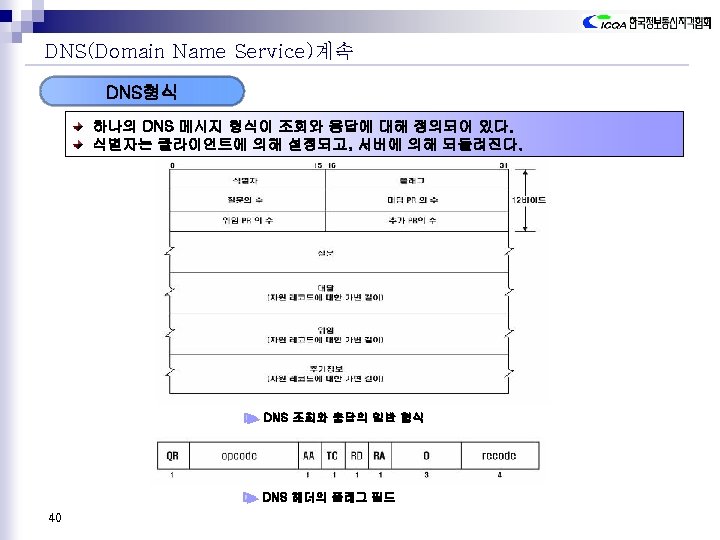

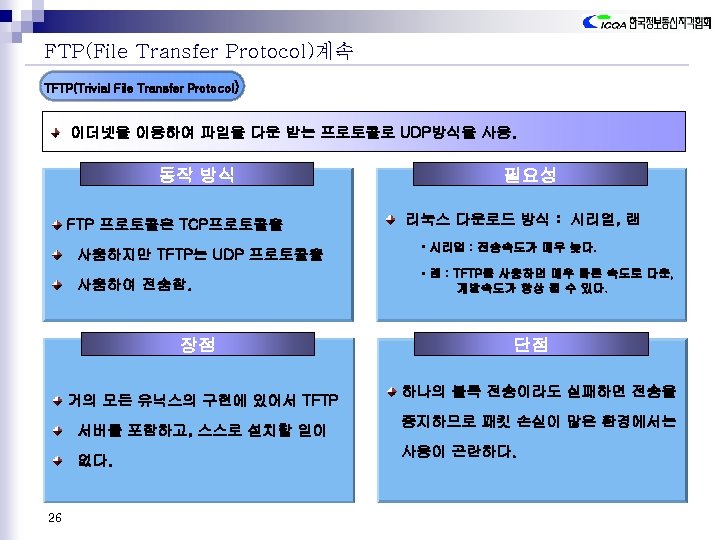

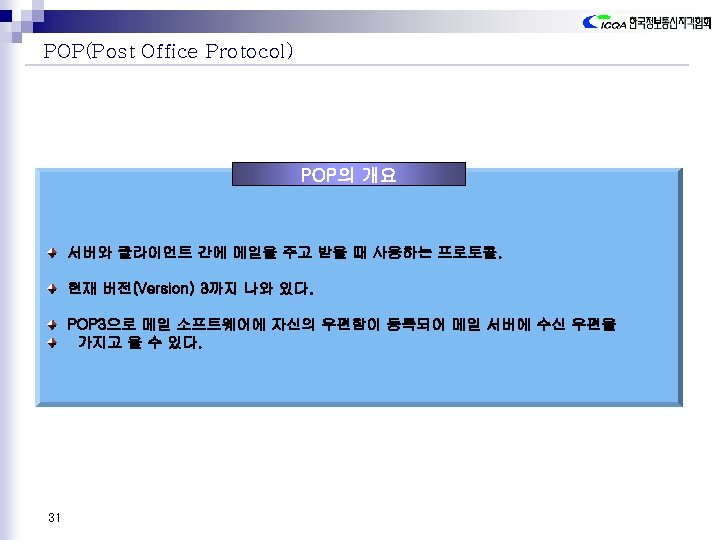

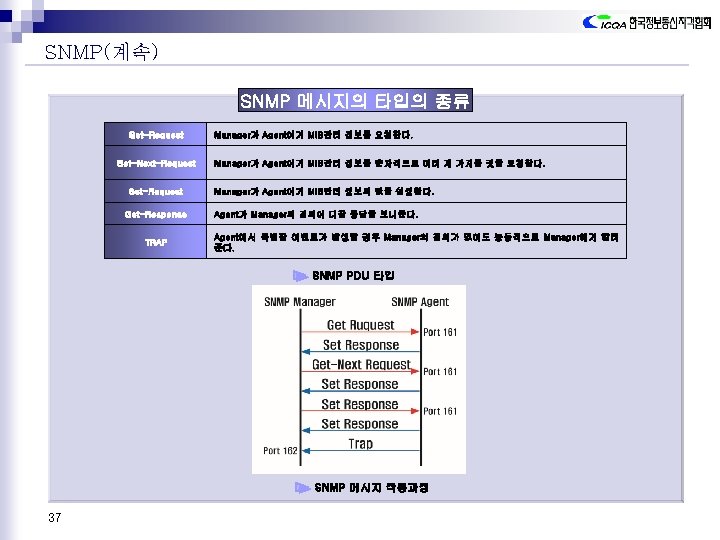

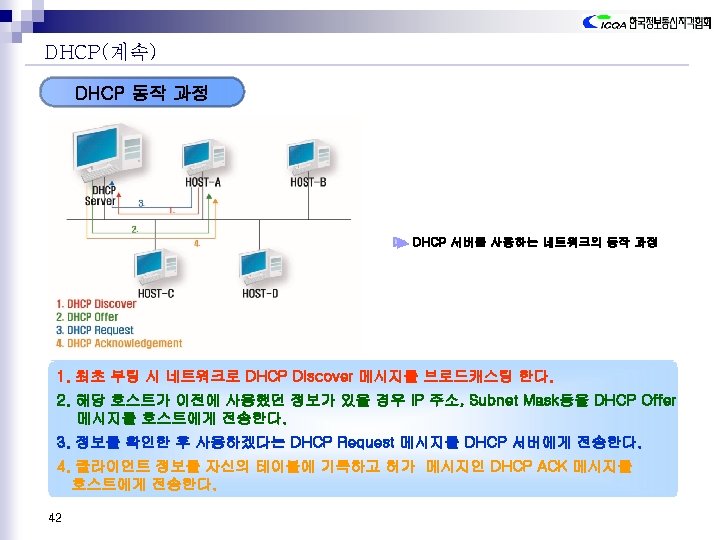

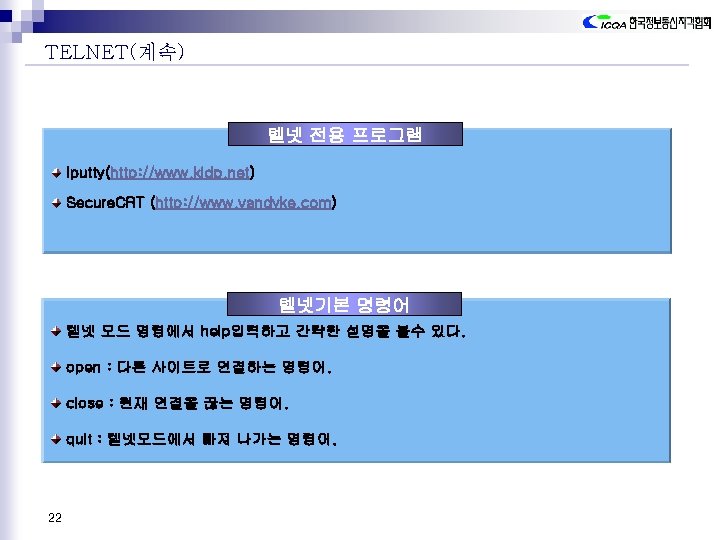

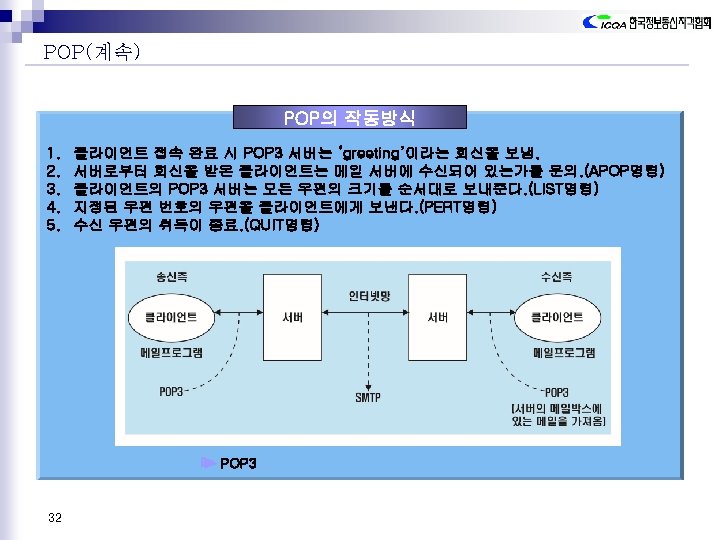

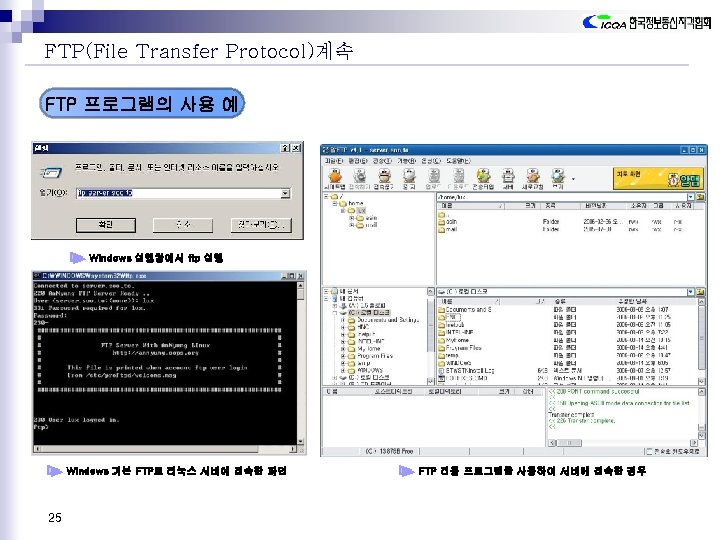

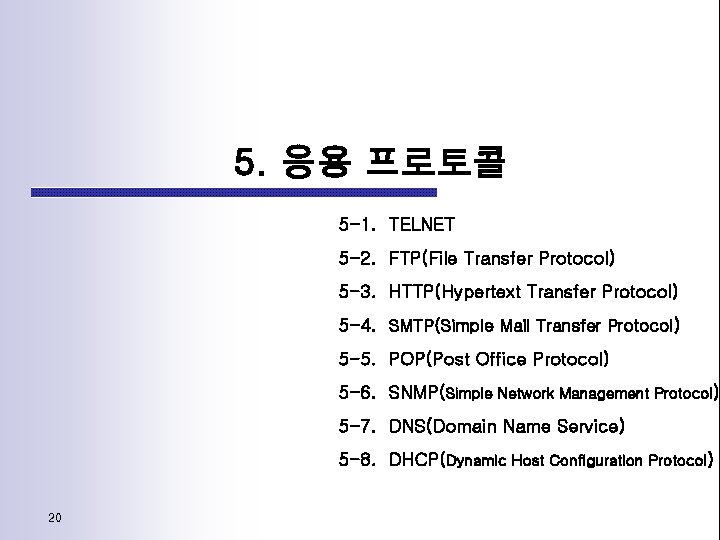

5. 응용 프로토콜 5 -1. TELNET 5 -2. FTP(File Transfer Protocol) 5 -3. HTTP(Hypertext Transfer Protocol) 5 -4. SMTP(Simple Mail Transfer Protocol) 5 -5. POP(Post Office Protocol) 5 -6. SNMP(Simple Network Management Protocol) 5 -7. DNS(Domain Name Service) 5 -8. DHCP(Dynamic Host Configuration Protocol) 20

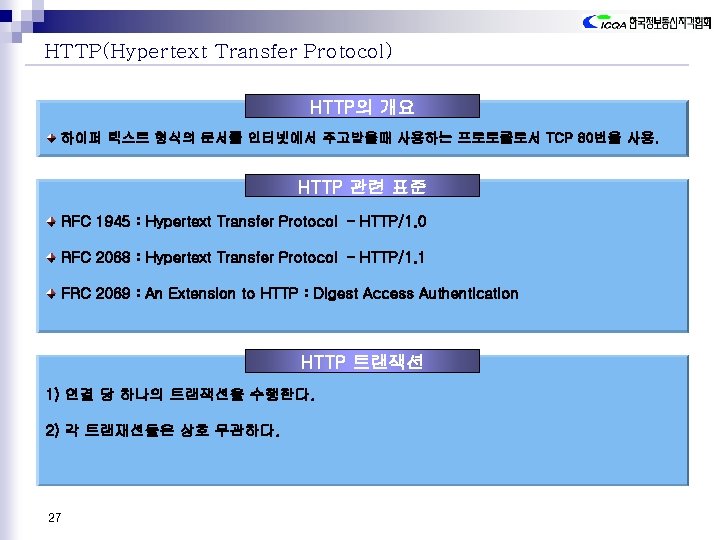

HTTP(Hypertext Transfer Protocol) HTTP의 개요 하이퍼 텍스트 형식의 문서를 인터넷에서 주고받을때 사용하는 프로토콜로서 TCP 80번을 사용. HTTP 관련 표준 RFC 1945 : Hypertext Transfer Protocol – HTTP/1. 0 RFC 2068 : Hypertext Transfer Protocol – HTTP/1. 1 FRC 2069 : An Extension to HTTP : Digest Access Authentication HTTP 트랜잭션 1) 연결 당 하나의 트랜잭션을 수행한다. 2) 각 트랜재션들은 상호 무관하다. 27
