SUBLEMBANGAN KAWASAN FOKUS LEMBANGAN DAERAH KUBANG PASU LAPORAN
SUBLEMBANGAN (KAWASAN FOKUS)@ LEMBANGAN DAERAH : KUBANG PASU LAPORAN KEMAJUAN DAN STATUS PELAKSANAAN STATUS SEHINGGA: 15 MAC 2011
PETA TABURAN ADUAN AWAM DALAM SUBLEMBAGAN Banjir Sumber Air & Alam Sekitar Saliran Bandar Sungai Dan Koridor Pengairan & Saliran Pertanian Pantai
Isu-isu berbangkit 1. Ketiadaan rizab. sukar jalankan kerja- kerja penyelenggaraan. 2. Pembangunan terlalu rapat dengan tebing Sg. Keronco 3. Sikap penduduk membuang sapah sarap ke dalam Sg. Keronco 4. Masalah utiliti yang merentas sungai yang menyempitkan saluran 5. JPS Daerah Kubang Pasu kurang kakitangan dan peruntukan. PENJELASAN ISU DAN MASALAH 1. Pembangunan pesat bandar Jitra yang menyumbang pertambahan kadaralir lebih kurang (671. 88 cuses) tidak mampu ditampung oleh Sg. Keronco yang sempit dan cetek menyebabkan banjir. 2. Tanah sepanjang sungai diberi hakmilik, tidak menpunyai rizab, sukar jalankan kerja penyelenggaraan. 3. Tiga pembentung sedia ada tidak mampu menampung aliran dan air berpatah balik (Back flow) berlaku banjir kilat. 4. Masalah banjir di bangkit dalam mesyuarat tindakan daerah , dailog dengan penduduk dan wakil rakyat. 5. Sikap penduduk membuang sampah sarap ke dalam Sg. Keronco. Cabaran dan Kekangan

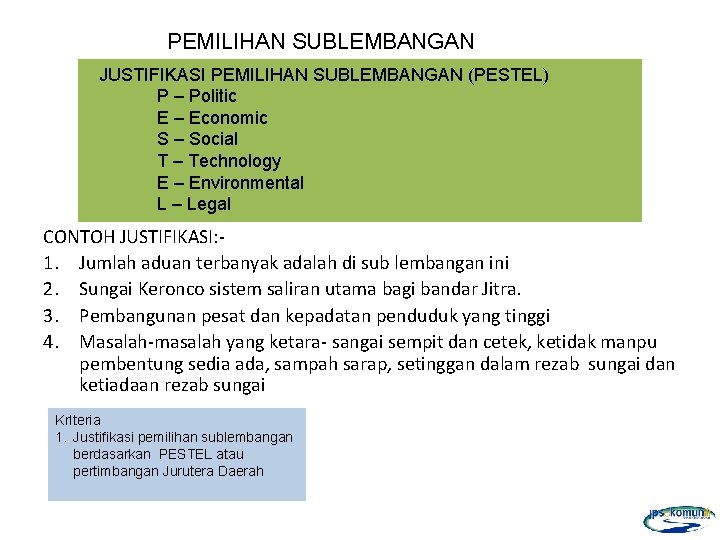

PEMILIHAN SUBLEMBANGAN JUSTIFIKASI PEMILIHAN SUBLEMBANGAN (PESTEL) P – Politic E – Economic S – Social T – Technology E – Environmental L – Legal CONTOH JUSTIFIKASI: 1. Jumlah aduan terbanyak adalah di sub lembangan ini 2. Sungai Keronco sistem saliran utama bagi bandar Jitra. 3. Pembangunan pesat dan kepadatan penduduk yang tinggi 4. Masalah-masalah yang ketara- sangai sempit dan cetek, ketidak manpu pembentung sedia ada, sampah sarap, setinggan dalam rezab sungai dan ketiadaan rezab sungai Kr. Iteria 1. Justifikasi pemilihan sublembangan berdasarkan PESTEL atau pertimbangan Jurutera Daerah
Masalah di sublembangan yang dipilih Isu Keterangan Banjir masalah banjir yang sering berlaku di kawasan perumahan dan rendah di sepanjang Sg. Keronco. Sungai dan Koridor Tidak rizab dan pencerobohan rezab Sg. Keronco dan Sg. Tg. Pauh. Pantai Tidak berkaitan Sumber Air dan Alam Sekitar Sampah sarap dan kualiti air yang tidak memuaskan dari kawasan perumahan dan restoran. Saliran Mesra Alam sistem saliran yang tidak begitu sempurna di kawasan perumahan dan setinggan. Ramalan dan Amaran bagi Banjir dan Kemarau Tidak stesen siren amaran banjir dan paras air sungai. Pengairan dan Saliran Pertanian Tidak berkaitan Siapa yang merasai impak a) b) c) d) e) Penduduk disepajang Sg. Keronco Sek Men Keb Jitra dan Sek Jenis Keb Cina Chung Hwa Mini Stadium Jitra Jalan Sek Men Keb Jitra/Jalan Pondok Hj. Wan Leh Pusat Kesihatan Jitra
Analisis Aduan dalam Sublembangan Sg. Keronco Rumusan Aduan Kr. Iteria 1. Data asas dalam bentuk jadual (data terkini dan data historical) 2. Analisis Aduan (Bar chart /histrogram /pai chart) 3. Rumusan Aduan 1. Majoriti aduan adalah berkenaan sungai iaitu 8. 2%. 2. Yang ke-3 tertinggi adalah berkaitan saliran bandar. 3. Aspek hakisan pantai dan pengairan saliran tidak berkaitan untuk daerah ini. Nota: Laporan mengikut kreativiti masing-masing
SUB 1 : SG. KERONCO @ SG. KEDAH
Komponen Describe; · Apakah isu dan masalah dalam sub-lembangan? · Apa atau siapakah yang merasai impak masalah ini? · Siapakah yang bertanggungjawab? · Apa yang telah dilakukan di masa dahulu? · Adakah masalah ini bermusim atau berpanjangan?
ISU-ISU DALAM SUBLEMBANGAN Masalah Banjir 1. Masalah banjir berlaku di kawasan perumahan sepanjang Sg. Keronco, Jalan dan Sek Men Keb Jitra, Sek Jenis Keb Cina Chung Hwa, Mini Stadium Jitra. 2. Aduan daripada stakeholder dan penduduk tempatan 3. Isu berlanjutan sejak 15 tahun dan sering banjir ketika hujan lebat 4. Menggangu sistem perhubungan awam dan jaringan rangkaian lebuh raya 5. Mengakibatkan kesesakan lalulintas semasa jalan dinaiki air 6. Mengakibatkan kerugian harta benda dan perniagaan
PELAN LOKASI Kawasan tadahan dan jajaran Sg. Keronco serta kawasan sering dilanda banjir TMN DARUL AMAN, BUNGA RAYA SEK MEN JITRA & MINI STADIUM RUMAH SETINGGAN
Keadaan Sg. Keronco Yang Sempit dan Cetek
SUB 1 : SG. KERONCO @ SG. KEDAH
Komponen Explain – memperjelas dan memperincikan; • • Bagaimana masalah ini bermula? Apakah dia punca-punca utama? Bilakah ia menjadi kritikal? Siapa yang perlu dirujuk? Siapakah pihak berkepentingan (stakeholder)? Masalah mana yang perlu ditangani dahulu? Apakah data atau peta yang diperlukan? Bagaimana keberkesanan sistem saliran semasa?
Masalah Utama - Banjir Punca-punca Banjir di kawasan ini ialah: 1. Pembetung sedia ada yang merentasi Sg. Keronco di tiga tempat jalan utama tidak manpu menampung kadaralir sebanyak lebihkurang 671. 88 cuses. 2. Saiz Sg. Keronco semakin sempit dan cetek akibat tidak ada rizab sukar menjalankan kerja – kerja penyelenggaraan. 3. Sg. Keronco merupakan saluran keluar dan sistem saliran utama bagi bandar Jitra yang membangun pesat yang menyebabkan pertambahan air larian. 4. Binaan ditebing dan masalah utiliti yang merentas Sg. Keronco telah menyepit saluran. 5. Sikap penduduk lebih selesa membuang sampah sarap ke dalam sungai.

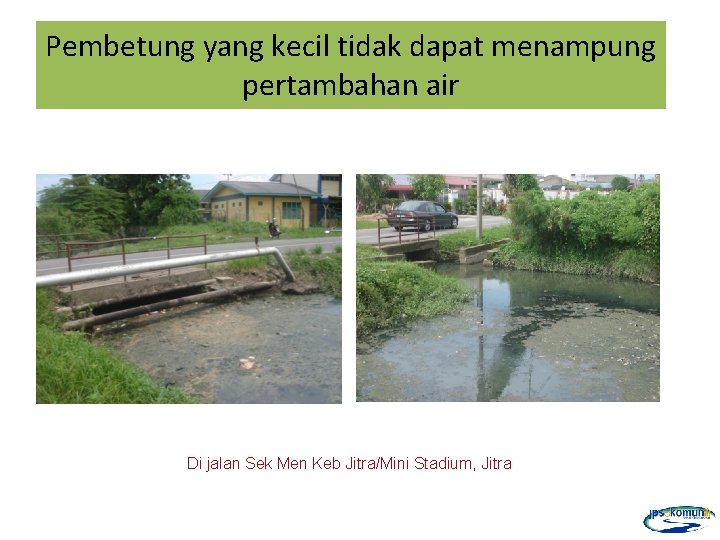

Pembetung yang kecil tidak dapat menampung pertambahan air Di jalan Sek Men Keb Jitra/Mini Stadium, Jitra
Keadaan Sg. Keronco Yang Sempit, Binaan Di atas Tebing dan Tiada Rizab Sukar Jalankan Kerja Penyelenggaran
Keadaan Sg. Keronco Yang Sempit, Binaan Di atas Tebing dan Tiada Rizab Sukar Jalankan Kerja Penyelenggaran
SUB 1 : SG. KERONCO @ SG. KEDAH

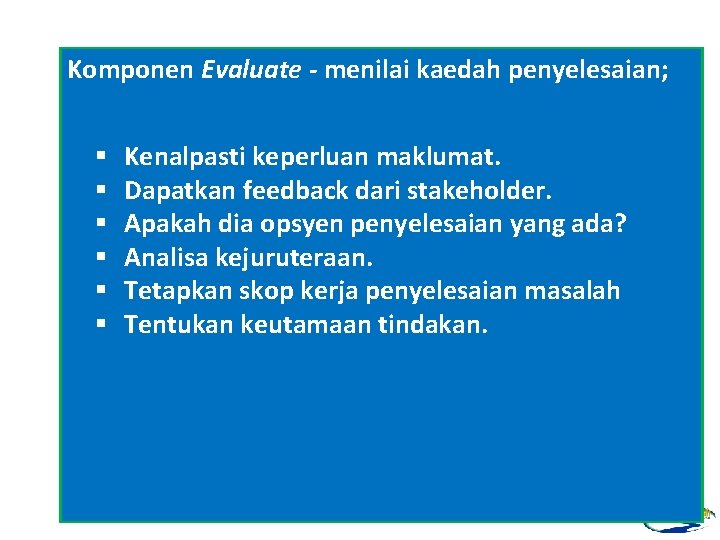

Komponen Evaluate - menilai kaedah penyelesaian; § § § Kenalpasti keperluan maklumat. Dapatkan feedback dari stakeholder. Apakah dia opsyen penyelesaian yang ada? Analisa kejuruteraan. Tetapkan skop kerja penyelesaian masalah Tentukan keutamaan tindakan.

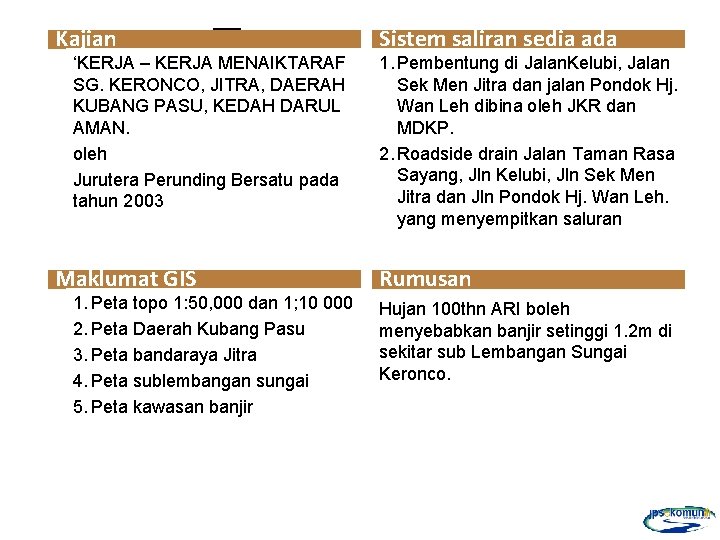

‘KERJA – KERJA MENAIKTARAF SG. KERONCO, JITRA, DAERAH KUBANG PASU, KEDAH DARUL AMAN. oleh Jurutera Perunding Bersatu pada tahun 2003 Maklumat GIS Sistem saliran sedia ada INV ENT ORI MA KLU MAT Kajian 1. Peta topo 1: 50, 000 dan 1; 10 000 2. Peta Daerah Kubang Pasu 3. Peta bandaraya Jitra 4. Peta sublembangan sungai 5. Peta kawasan banjir 1. Pembentung di Jalan. Kelubi, Jalan Sek Men Jitra dan jalan Pondok Hj. Wan Leh dibina oleh JKR dan MDKP. 2. Roadside drain Jalan Taman Rasa Sayang, Jln Kelubi, Jln Sek Men Jitra dan Jln Pondok Hj. Wan Leh. yang menyempitkan saluran Rumusan Hujan 100 thn ARI boleh menyebabkan banjir setinggi 1. 2 m di sekitar sub Lembangan Sungai Keronco.
ANALISIS KEUTAMAAN TINDAKAN PENYELESAIAN UNTUK BANJIR DI SEPANJANG SG. KERONCO Bil Opsyen Penyelesaian Cadanagan Agensi Terlibat 1 Menaiktaraf Pembentung ada kepada pembentung jenis“ARCH” dengan saiz 65414 x 2500 mm x 1200 mm untuk meningkatkan kapasiti larian. JPS/MDKP/JKR 2 Menaiaktraf Sg. Keronco dengan melebar dan medalam membina tembak penahan konkrit kaedah “Wallguard System” menggantikan tanah dan Rubber Pitching. JPS/MDKP 3 Membina kolam takungan dan perangkap sampah sebelum di alirkan ke Sg. Tg. Pauh sebagai titik curahan terakhir. JPS/MDKP 4 Menaiktaraf sistem saliran sedia ada dari kawasan perumahan dan membina perangkap sampah dan sruktur out let sebelum di alirkan ke Sg. Keronco. MDKP 5 Menjalankan kerja-kerja penyelenggaraan secara berterusan JPS/MDKP 6 Mengalihkan utiliti sedia ada yang merentasi Sg. Keronco. SADA/TM/TNB 7 Kerja-kerja memdalam dan membuang kelodak dipertemuan Sg Keronco dan Sg. Tg. Pauh sebagai titik curahan terakhir. JPS
Cadangan Naiktaraf Kaeadah Tembok Penahan “Wallgurd System”
SUB 1 : SG. KERONCO @ SG. KEDAH
Komponen Prescribe - pengesyoran strategi/kaedah pelaksanaan penyelesaian; § Tetapkan kaedah pelaksanaan kerja penyelesaian Adakan mesyuarat stakeholder Terangkan strategi penyelesaian masalah Jadualkan pelaksanaan Jelaskan hasil yang dijangka Kenalpasti peranan stakeholder dan dapatkan komitmen § Mulakan kerja jangkapendek § Jadualkan pertemuan stakeholder secara berkala § § §
TINDAKAN JANGKA PENDEK Jangka Pendek Kerja yang boleh dilaksanakan segera dan mempunyai impak serta-merta (1 – 6 bulan) Bil Tindakan Rationale & Outcome Anggaran Kos (RM) Jadual Mula 1 Kerja-kerja mecuci dan membuang enapan dan sampah sarap secara berkala setahun empat (4 ) kali 40, 000. 00 2 Kerja-kerja memdalam dan menbuang kelodak Sg. Tg. Pauh( Pertemuan Sg Tg. Pauh/Sg Keronco) 20, 000. 00 JUMLAH 55, 000. 00 Status Akhir

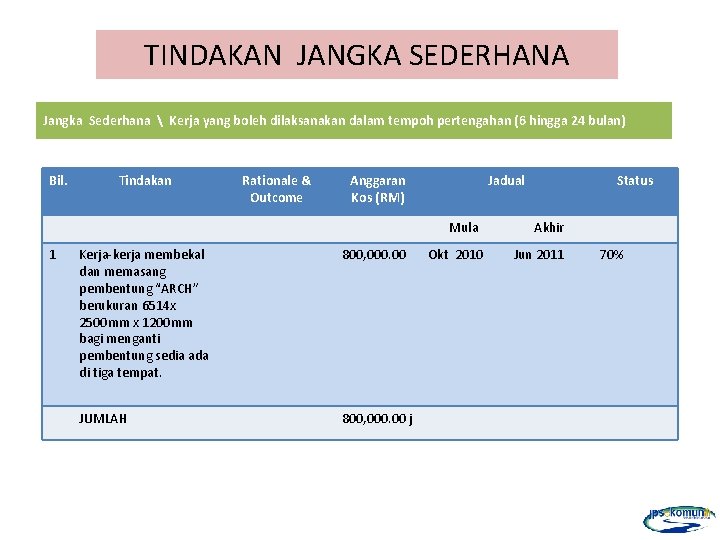

TINDAKAN JANGKA SEDERHANA Jangka Sederhana Kerja yang boleh dilaksanakan dalam tempoh pertengahan (6 hingga 24 bulan) Bil. Tindakan Rationale & Outcome Anggaran Kos (RM) Jadual Mula 1 Kerja-kerja membekal dan memasang pembentung “ARCH” berukuran 6514 x 2500 mm x 1200 mm bagi menganti pembentung sedia ada di tiga tempat. 800, 000. 00 JUMLAH 800, 000. 00 j Okt 2010 Status Akhir Jun 2011 70%
TINDAKAN JANGKA PANJANG Jangka Panjang Kerja yang memerlukan perancangan , pengumpulan data dan analis yang kompleks (2 tahun ke atas) Bi l. Tindakan Rationale & Outcome Anggaran Kos (RM) Jadual Mula 1 Menlantik Jurukur bertauliah untuk menjalankan kerja – kerja ukur bagi menyedia pelan dokumen pengambilan tanah untuk projek menaiktaraf Sg. Keronco. 2 Kerja-kerja menaiktaraf Sg. Keronco sebagai Sietem saliran utama bagi bandar JItra dengan membina dan direkabentuk menggunakan kaedah tembak penahan “Wallguarrd System” JUMLAH 100, 000 23 juta 23. 1 juta Jan 2011 Status Akhir Julai 2011 0%
TINDAKAN SETERUSNYA Setelah selesai satu isu, Jurutera Daerah perlu menjalankan proses DEEP ini untuk isu-isu yang lain sublembangan berkenaan. Proses DEEP untuk sublembangan lain bolehlah dilaksanakan secara serentak.
