Subert István Okl. építőménök, okl. közlekedésgazdasági mérnök Andreas Kft ügyvezető Projektvezető KTE-KTI Előadás 2007. 06. 07.

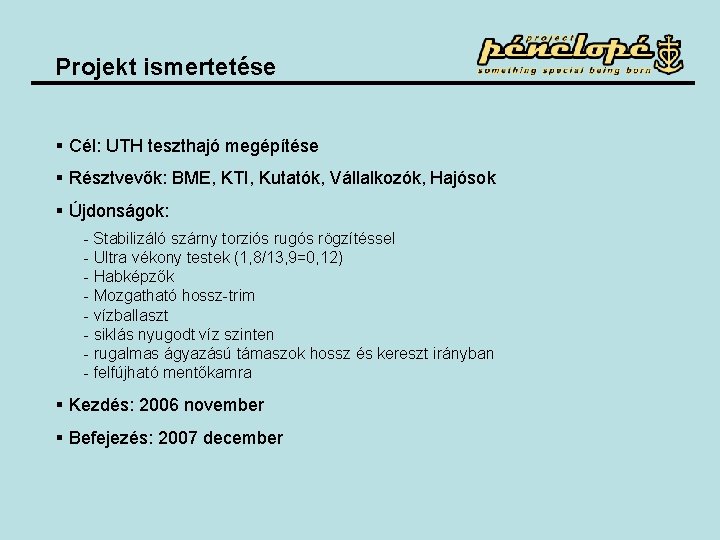

Projekt ismertetése § Cél: UTH teszthajó megépítése § Résztvevők: BME, KTI, Kutatók, Vállalkozók, Hajósok § Újdonságok: - Stabilizáló szárny torziós rugós rögzítéssel - Ultra vékony testek (1, 8/13, 9=0, 12) - Habképzők - Mozgatható hossz-trim - vízballaszt - siklás nyugodt víz szinten - rugalmas ágyazású támaszok hossz és kereszt irányban - felfújható mentőkamra § Kezdés: 2006 november § Befejezés: 2007 december

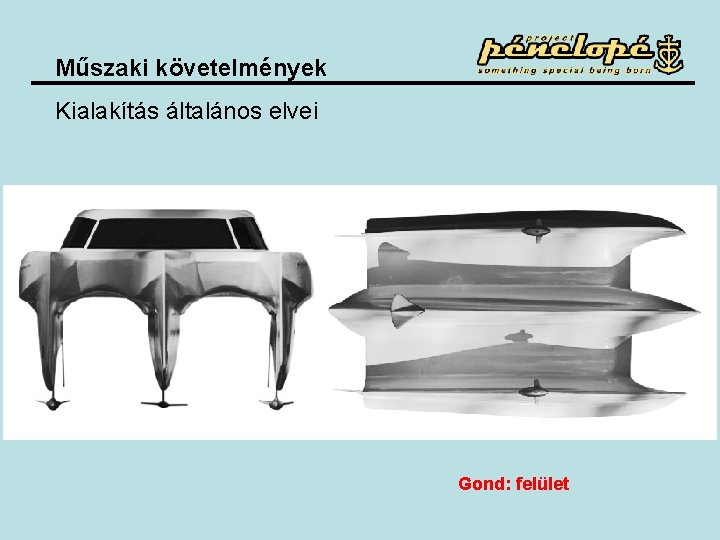

Műszaki követelmények Kialakítás általános elvei Gond: felület

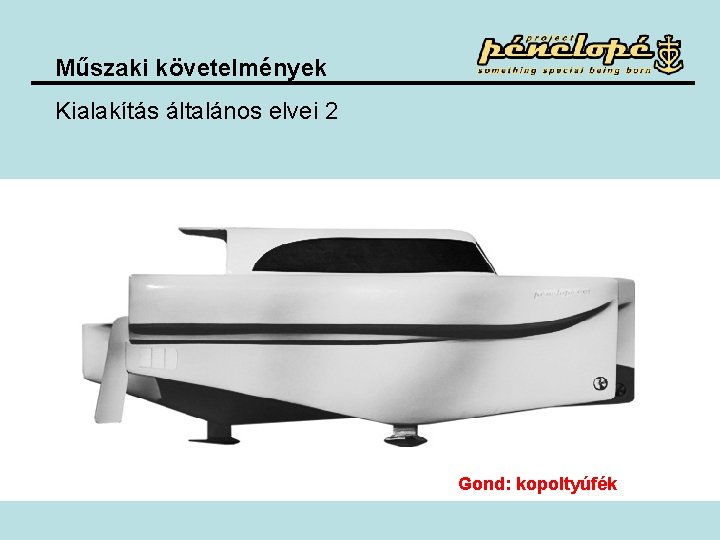

Műszaki követelmények Kialakítás általános elvei 2 Gond: kopoltyúfék

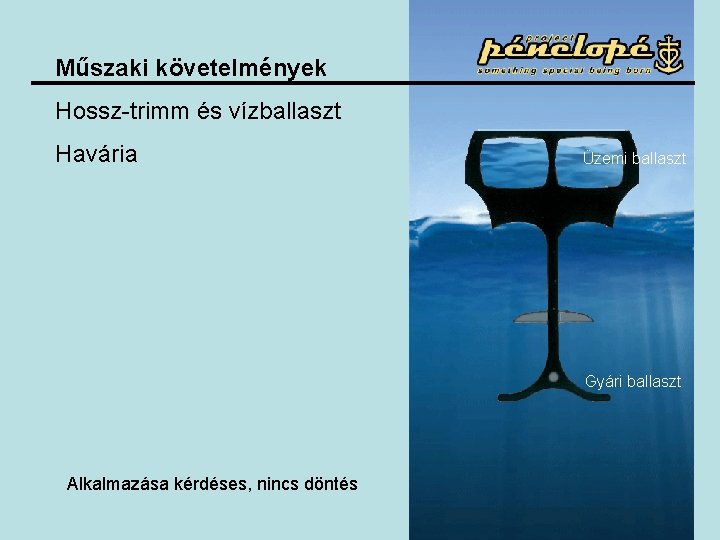

Műszaki követelmények Hossz-trimm és vízballaszt Havária Üzemi ballaszt Gyári ballaszt Alkalmazása kérdéses, nincs döntés

Műszaki követelmények A három test merevítése Daruzás

Műszaki követelmények Motor – Volvo Penta IPS dual (350 PH) Yanmar 6 LY 3 -STP Orrsugár kormány – E-JET (Electric-drive)

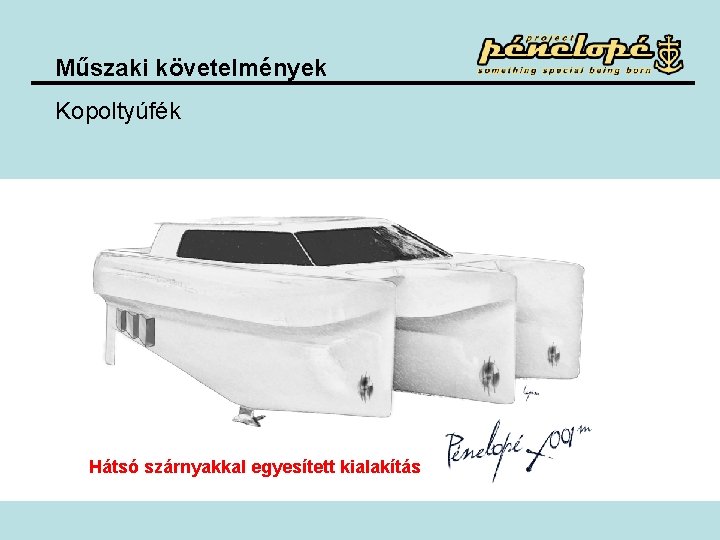

Műszaki követelmények Kopoltyúfék Hátsó szárnyakkal egyesített kialakítás

Műszaki követelmények Kopoltyúfék működtetés

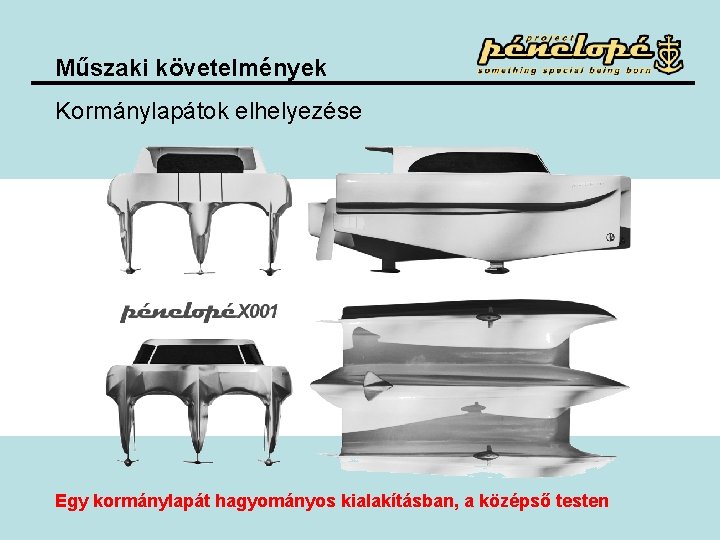

Műszaki követelmények Kormánylapátok elhelyezése Egy kormánylapát hagyományos kialakításban, a középső testen

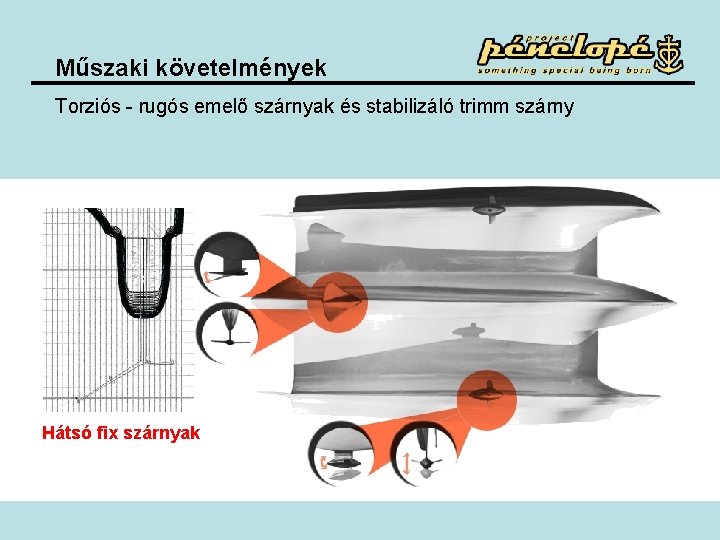

Műszaki követelmények Torziós - rugós emelő szárnyak és stabilizáló trimm szárny Hátsó fix szárnyak

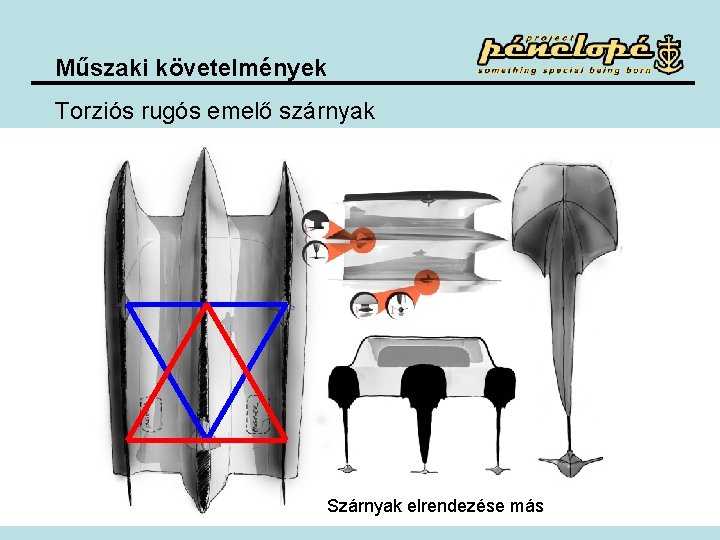

Műszaki követelmények Torziós rugós emelő szárnyak Szárnyak elrendezése más

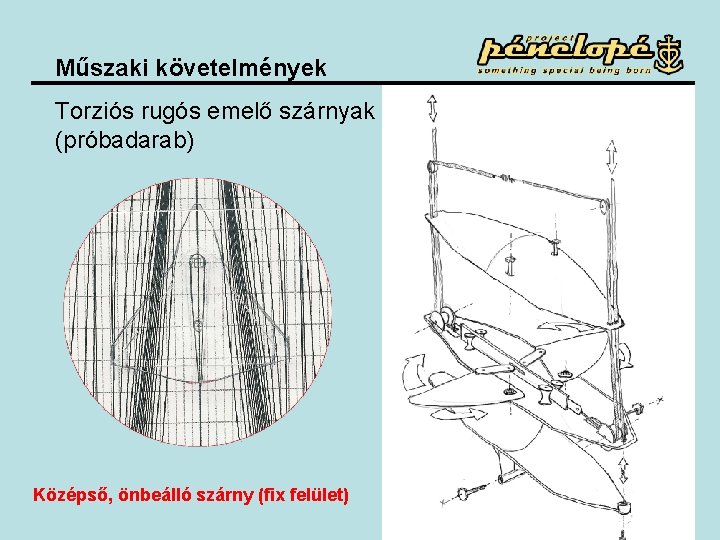

Műszaki követelmények Torziós rugós emelő szárnyak (próbadarab) Középső, önbeálló szárny (fix felület)

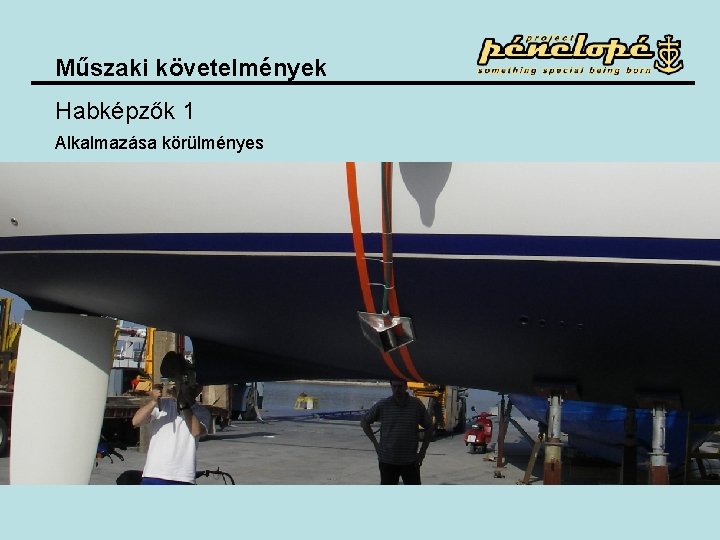

Műszaki követelmények Habképzők 1 Alkalmazása körülményes

Műszaki kialakítás Teszt elemek elhelyezése -Orrnyílás - első habképző - első szárny - második habképző - takaróköpeny - hátsó szárnyak - far, véghab képző

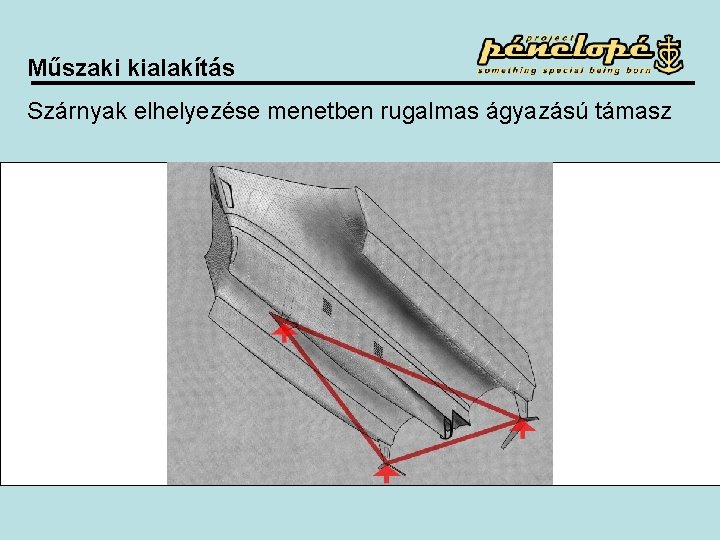

Műszaki kialakítás Szárnyak elhelyezése menetben rugalmas ágyazású támasz

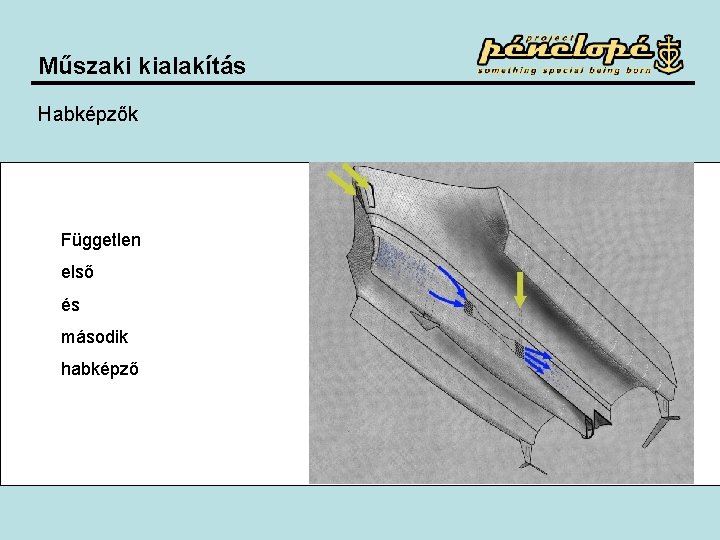

Műszaki kialakítás Habképzők Független első és második habképző

Formatervek 2006 Nádas Gergely ABN Design

Formatervek 2006 ABN Design

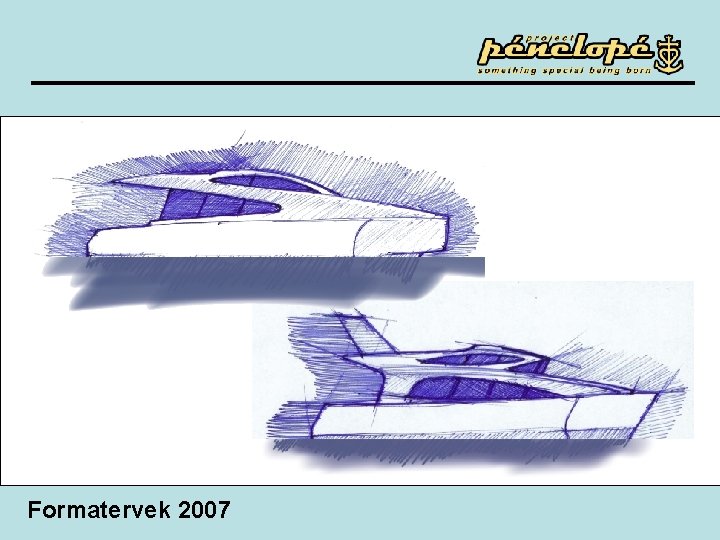

Formatervek 2007

Formatervek 2007

Formatervek 2007

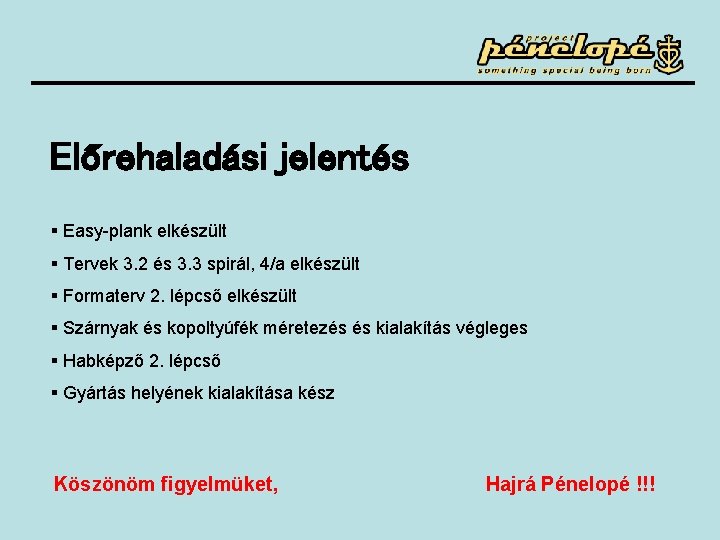

Előrehaladási jelentés § Easy-plank elkészült § Tervek 3. 2 és 3. 3 spirál, 4/a elkészült § Formaterv 2. lépcső elkészült § Szárnyak és kopoltyúfék méretezés és kialakítás végleges § Habképző 2. lépcső § Gyártás helyének kialakítása kész Köszönöm figyelmüket, Hajrá Pénelopé !!!
