Subert István Okl. közlekedésgazdasági mérnök okl építőménök Andreas Kft ügyvezető Projektvezető SZÁRNYAS TRIMARÁN TESZTHAJÓ PROTOTIPUS FEJLESZTÉSE ÉS ÉPÍTÉSE „Innováció és Fenntartható Felszíni Közlekedés” Konferencia Magyar Mérnökakadémia, Budapesti Műszaki Főiskola 2007. 09. 04 -06. MM-BMF Előadás 2007. 09. 06.

Projekt ismertetése § Cél: UTH teszthajó megépítése § Résztvevők: BME, KTI, Kutatók, Vállalkozók, Hajósok § Tesztelési elemek: - stabilizáló szárny torziós rugós rögzítéssel - siklás nyugodt vízszintre helyezett szárnyakon - rugalmas ágyazású támasz hossz és kereszt irányban - Ultra vékony testek (1, 8/13, 9=0, 12) - Habképzők kísérleti alkalmazása - Mozgatható hossz-trim - üzemi vízballaszt finombeállításra - felfújható mentőkamra § Kezdés: 2006 november § Befejezés: 2007 december

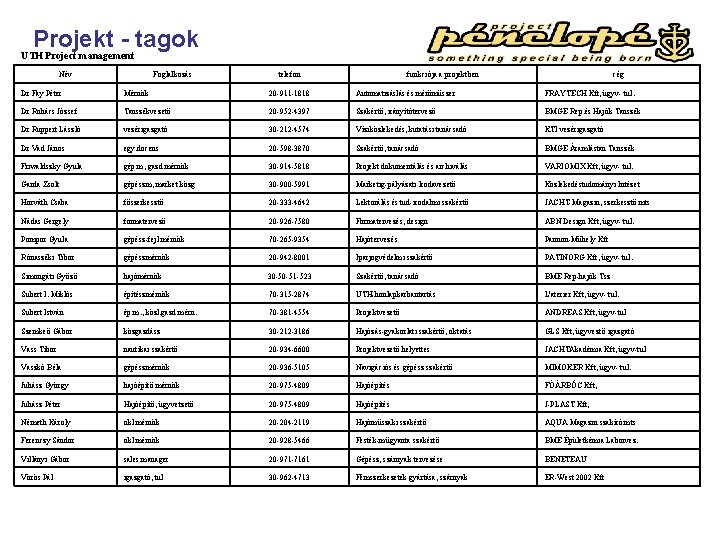

Projekt - tagok UTH Project management Név Foglalkozás telefon funkciója a projektben cég Dr Fay Péter Mérnök 20 -911 -1818 Automatizáslás és mérőműszer FRAYTECH Kft, ügyv- tul. Dr Rohács József Tanszékvezető 20 -952 -4397 Szakértő, irányítótervező BMGE Rep. és Hajók Tanszék Dr Ruppert László vezérigazgató 30 -212 -4574 Víziközlekedés, kutatási tanácsadó KTI vezérigazgató Dr Vad János egy. docens 20 -598 -3870 Szakértő, tanácsadó BMGE Áramlástan Tanszék Friwaldszky Gyula gép. m, gazd. mérnök 30 -914 -5818 Projekt dokumentálás és archiválás VARIOMIX Kft, ügyv- tul. Garda Zsolt gépészm, market. közg 30 -900 -5991 Marketig-pályázati Irodavezető Közlekedéstudományi Intézet Horváth Csaba főszerkesztő 20 -333 -4642 Lektorálás és tud-irodalmi szakértő JACHT-Magazin, szerkesztő mts Nádas Gergely formatervező 20 -926 -7580 Formatervezés, design ABN Design Kft, ügyv- tul. Pompor Gyula gépész-fejl. mérnök 70 -265 -9354 Hajótervezés Pannon-Műhely Kft Rónaszéki Tibor gépészmérnök 20 -942 -8001 Iparjogvédelmi szakértő PATINORG Kft, ügyv- tul. Simongáti Győző hajómérnök 30 -50 -51 -523 Szakértő, tanácsadó BME Rep-hajók Tsz Subert I. Miklós építészmérnök 70 -315 -2874 UTH-honlapkarbantartás L'aterier Kft, ügyv- tul. Subert István ép. m. , közl. gazd. mérn. 70 -381 -4554 Projektvezető ANDREAS Kft, ügyv-tul Szemkeő Gábor közgazdász 30 -212 -3186 Hajózás-gyakorlati szakértő, oktatás GLS Kft, ügyveztő igazgató Vass Tibor nautikai szakértő 20 -934 -6600 Projektvezető helyettes JACHTAkadémia Kft, ügyv-tul Vaszkó Béla gépészmérnök 20 -936 -5105 Navigációs és gépész szakértő MIMOKER Kft, ügyv- tul. Juhász György hajóépítő mérnök 20 -975 -4809 Hajóépítés FŐÁRBÓC Kft, Juhász Péter Hajóépítő, ügyvetzető 20 -975 -4809 Hajóépítés J-PLAST Kft, Németh Károly okl. mérnök 20 -204 -2119 Hajóműszaki szakértő AQUA Magazin szakíró mts Ferenczy Sándor okl. mérnök 20 -928 -5466 Festék-műgyanta szakértő BME Épületkémia Laborvez. Villányi Gábor sales manager 20 -971 -7161 Gépész, szárnyak tervezése BENETEAU Vörös Pál igazgató, tul 30 -962 -4713 Fémszerkezetek gyártása, szárnyak ER-West 2002 Kft

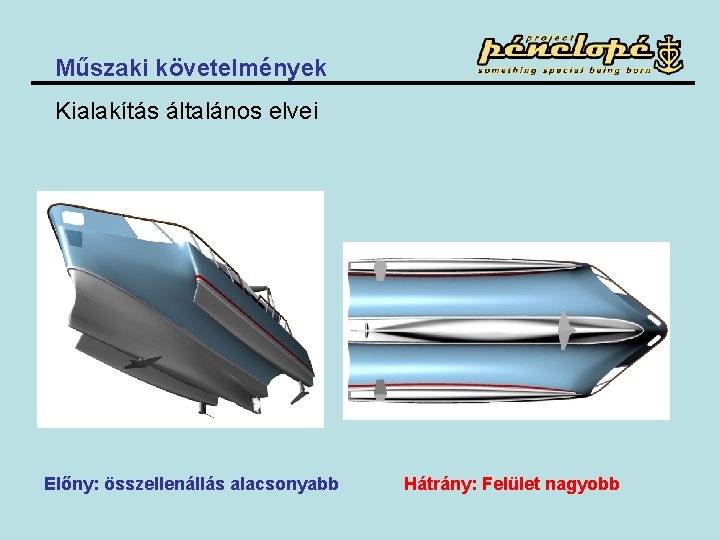

Műszaki követelmények Kialakítás általános elvei Előny: összellenállás alacsonyabb Hátrány: Felület nagyobb

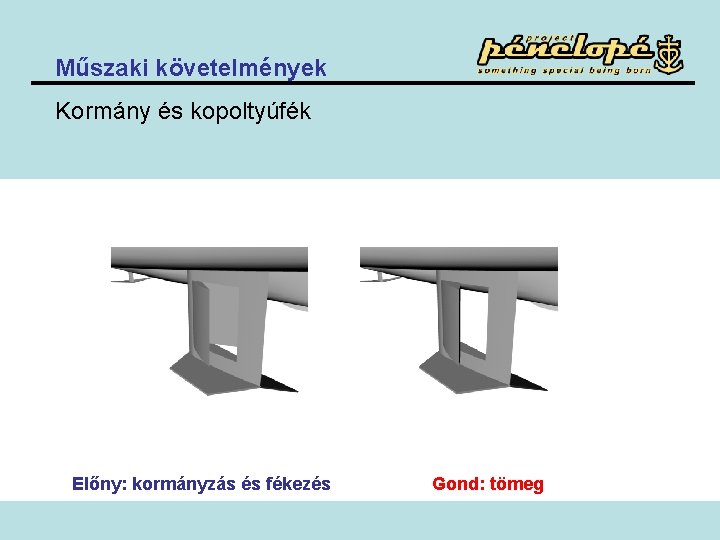

Műszaki követelmények Kormány és kopoltyúfék Előny: kormányzás és fékezés Gond: tömeg

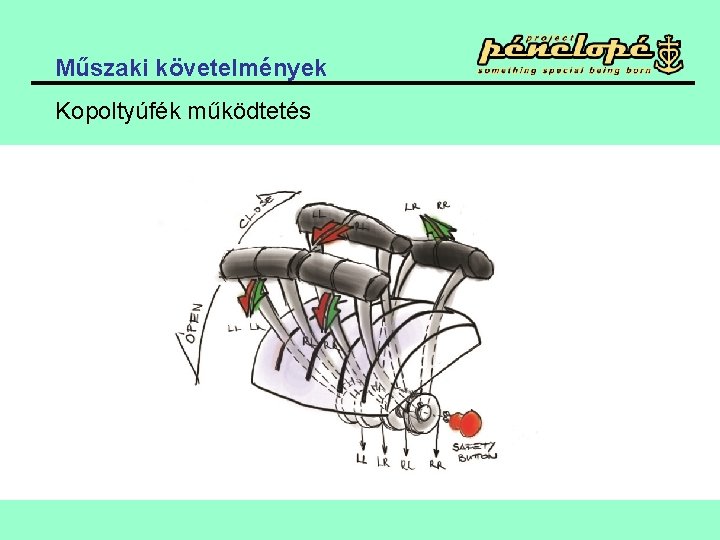

Műszaki követelmények Kopoltyúfék működtetés

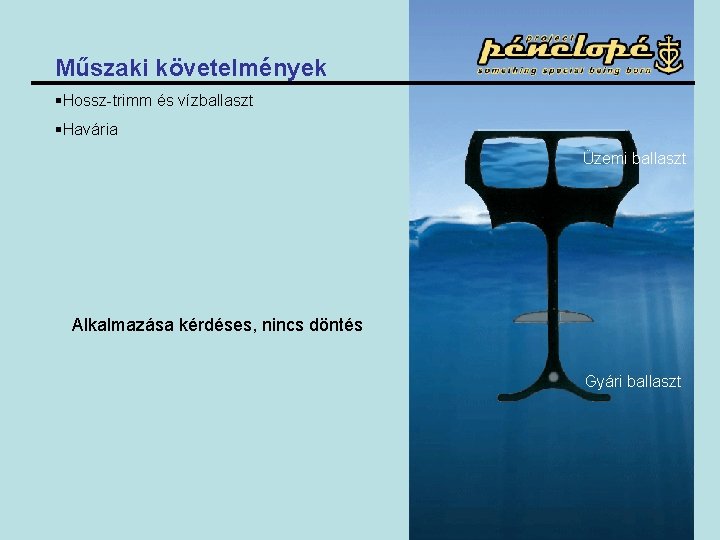

Műszaki követelmények §Hossz-trimm és vízballaszt §Havária Üzemi ballaszt Alkalmazása kérdéses, nincs döntés Gyári ballaszt

Műszaki követelmények Daruzás: rögzített emelőpontokon

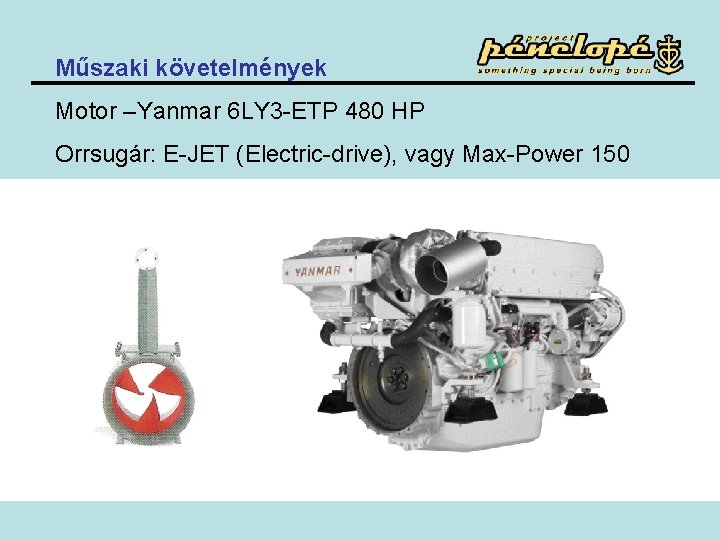

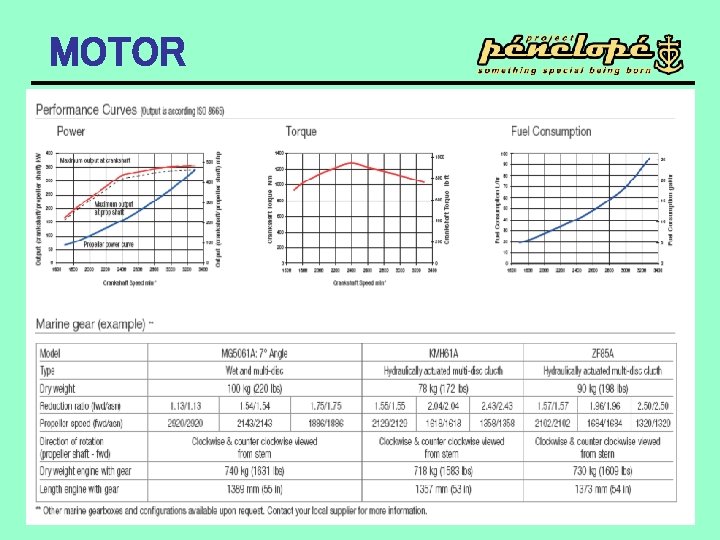

Műszaki követelmények Motor –Yanmar 6 LY 3 -ETP 480 HP Orrsugár: E-JET (Electric-drive), vagy Max-Power 150

MOTOR YANMAR 6 LY-ETP

Műszaki követelmények Torziós - rugós emelő szárnyak és stabilizáló-trimm szárny BME Repülőgépek és Hajók Tanszék Hátsó fix szárnyak Önbeálló első szárny torziós-rugós rögzítés

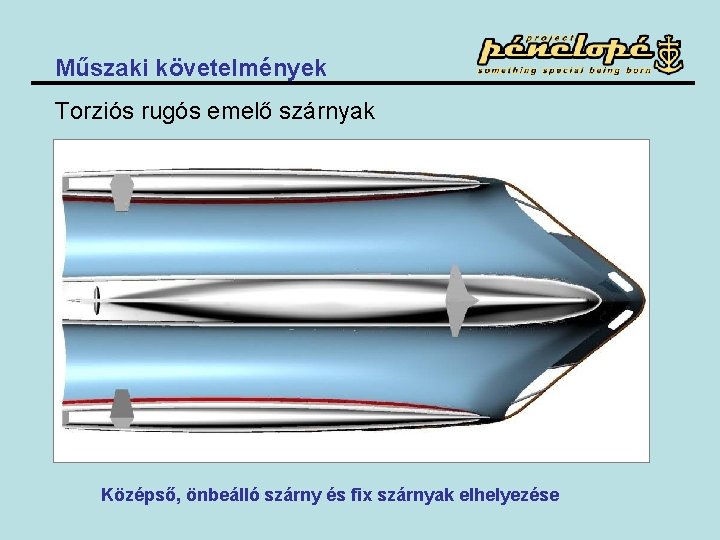

Műszaki követelmények Torziós rugós emelő szárnyak Középső, önbeálló szárny és fix szárnyak elhelyezése

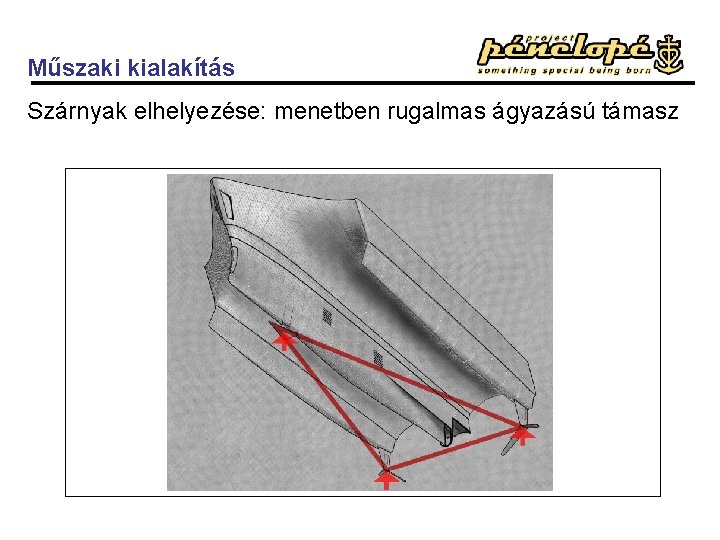

Műszaki kialakítás Szárnyak elhelyezése: menetben rugalmas ágyazású támasz

Habképző-kísérletek

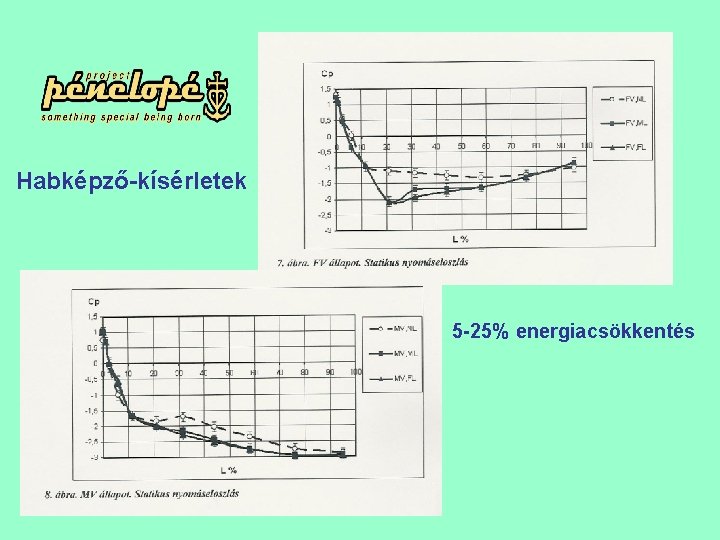

Habképző-kísérletek 5 -25% energiacsökkentés

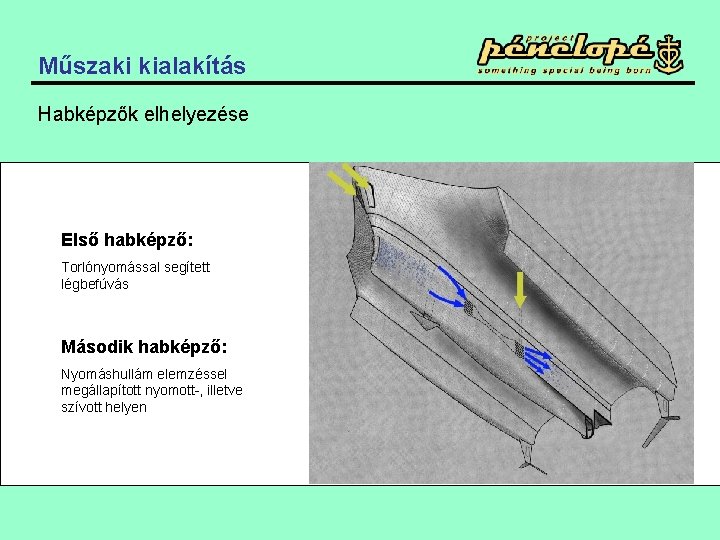

Műszaki kialakítás Habképzők elhelyezése Első habképző: Torlónyomással segített légbefúvás Második habképző: Nyomáshullám elemzéssel megállapított nyomott-, illetve szívott helyen

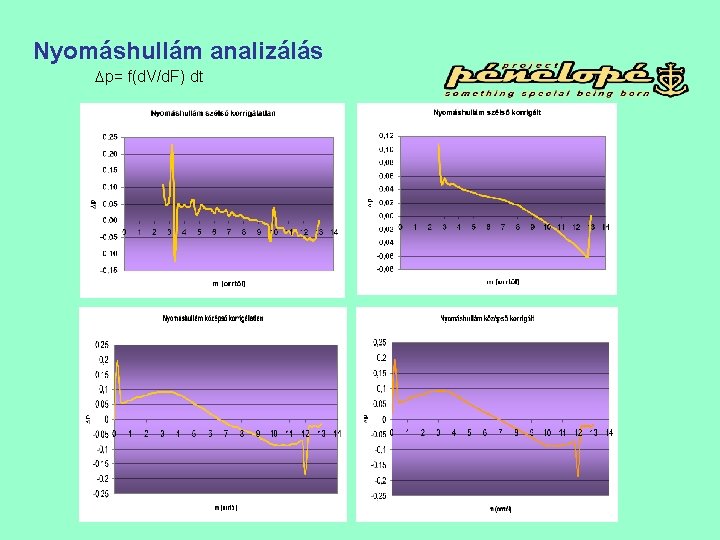

Nyomáshullám analizálás Dp= f(d. V/d. F) dt

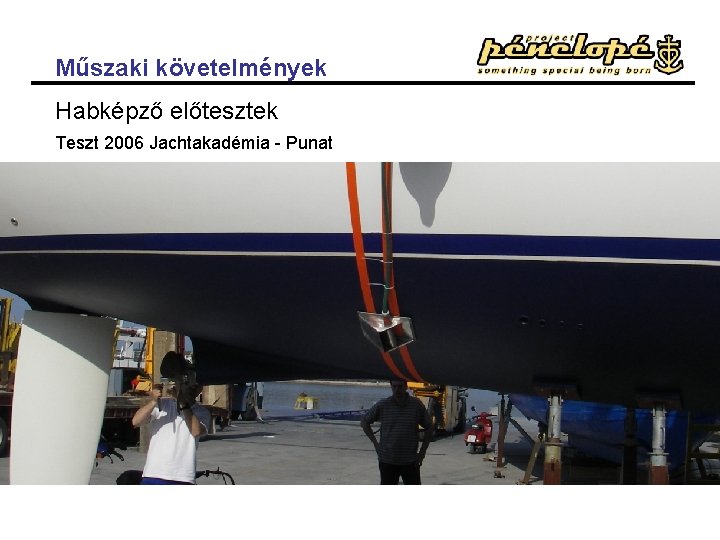

Műszaki követelmények Habképző előtesztek Teszt 2006 Jachtakadémia - Punat

Műszaki követelmények Habképző előtesztek Teszt 2007 Andreas - Sibenik

Műszaki kialakítás Teszt-elemek elhelyezése -Orrnyílás, légbeömlő - első habképző - második habképző - első szárny önbeálló - felső takaróköpeny - hátsó fix szárnyak - far, véghab képző

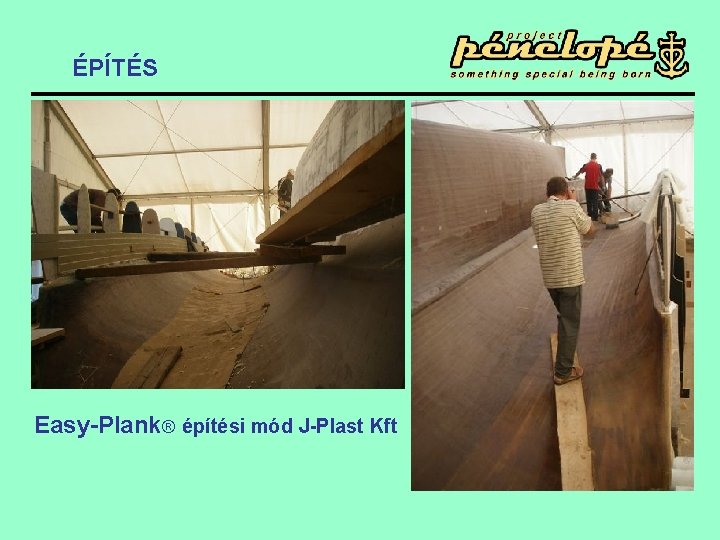

ÉPÍTÉS – új egyedi építési mód Easy-Plank ® • poliészter gyanta • üvegszálasz szövet • eltávolítható tépőtextília borítás • laminálás epoxi-, vagy vinilészter gyantával

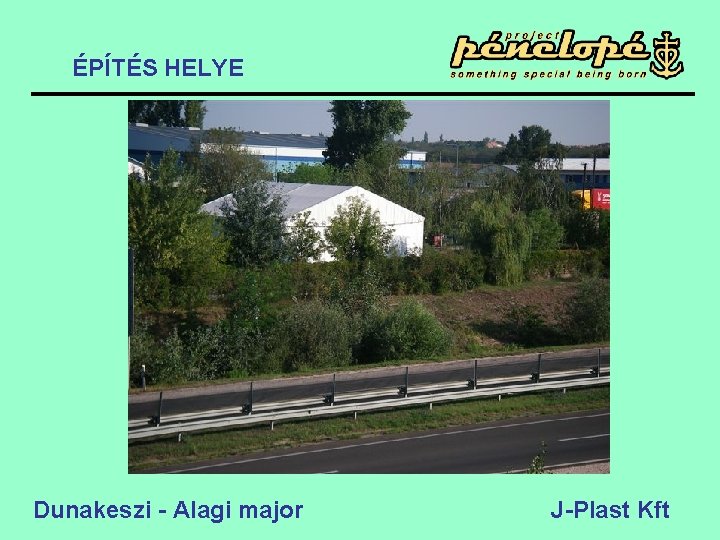

ÉPÍTÉS HELYE Dunakeszi - Alagi major J-Plast Kft

ÉPÍTÉS Easy-Plank® építési mód J-Plast Kft

ÉPÍTÉS Mikroballonos gyantás glettelés, csiszolás

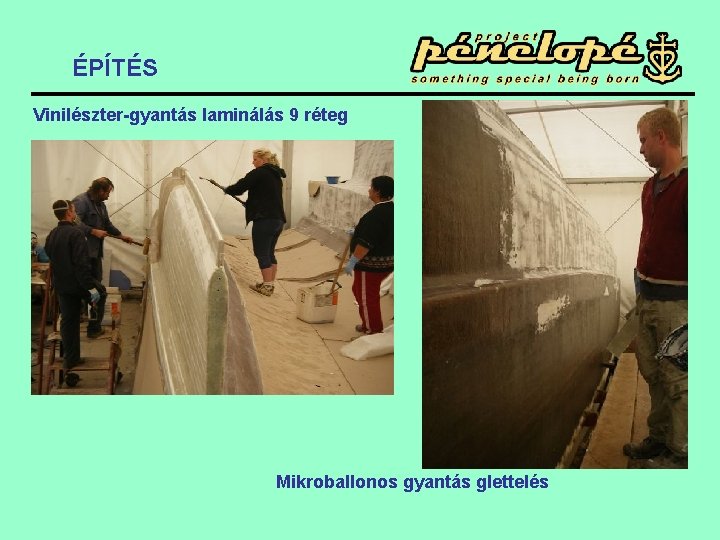

ÉPÍTÉS Vinilészter-gyantás laminálás 9 réteg Mikroballonos gyantás glettelés

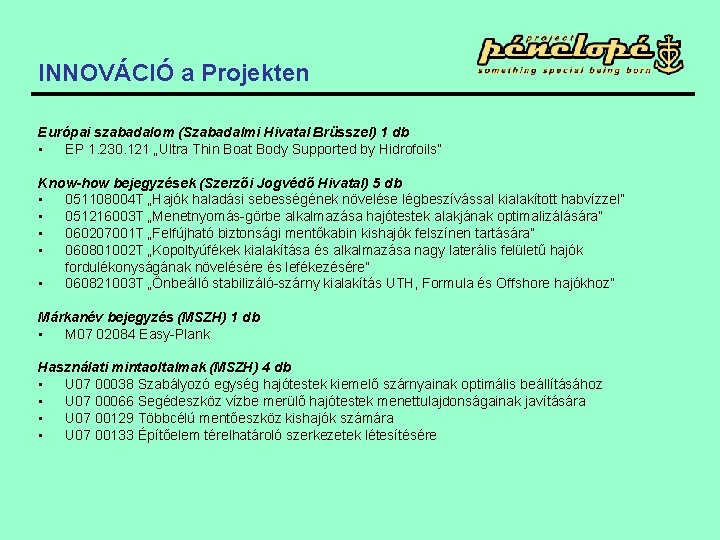

INNOVÁCIÓ a Projekten Európai szabadalom (Szabadalmi Hivatal Brüsszel) 1 db • EP 1. 230. 121 „Ultra Thin Boat Body Supported by Hidrofoils” Know-how bejegyzések (Szerzői Jogvédő Hivatal) 5 db • 051108004 T „Hajók haladási sebességének növelése légbeszívással kialakított habvízzel” • 051216003 T „Menetnyomás-görbe alkalmazása hajótestek alakjának optimalizálására” • 060207001 T „Felfújható biztonsági mentőkabin kishajók felszínen tartására” • 060801002 T „Kopoltyúfékek kialakítása és alkalmazása nagy laterális felületű hajók fordulékonyságának növelésére és lefékezésére” • 060821003 T „Önbeálló stabilizáló-szárny kialakítás UTH, Formula és Offshore hajókhoz” Márkanév bejegyzés (MSZH) 1 db • M 07 02084 Easy-Plank Használati mintaoltalmak (MSZH) 4 db • U 07 00038 Szabályozó egység hajótestek kiemelő szárnyainak optimális beállításához • U 07 00066 Segédeszköz vízbe merülő hajótestek menettulajdonságainak javítására • U 07 00129 Többcélú mentőeszköz kishajók számára • U 07 00133 Építőelem térelhatároló szerkezetek létesítésére

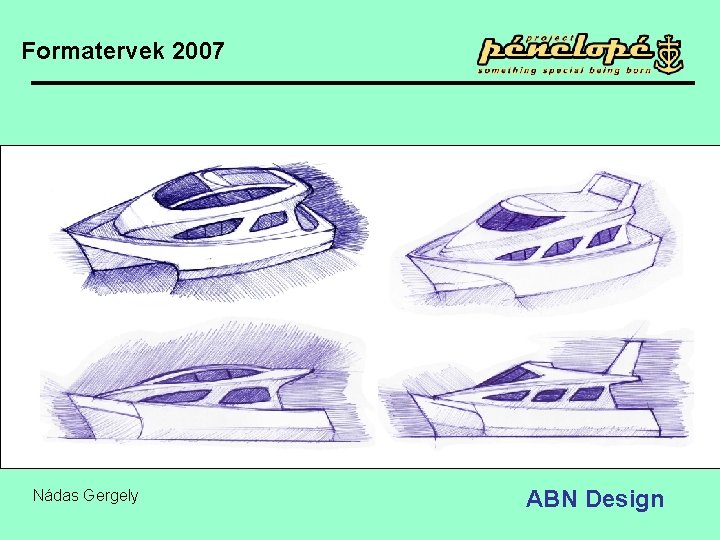

Formatervek 2007 Nádas Gergely ABN Design

Formatervek 2007 Nádas Gergely ABN Design

Formatervek 2006 Nádas Gergely ABN Design

Formatervek 2006 Nádas Gergely ABN Design

ABN Design

Köszönöm figyelmüket! Hajrá Pénelopé!
