SubChapter 4 Pelaksanaan Konstruksi Campuran Panas Sub Topik

Sub-Chapter 4 : Pelaksanaan Konstruksi Campuran Panas Sub Topik : Pemeriksaan campuran beraspal secara visual

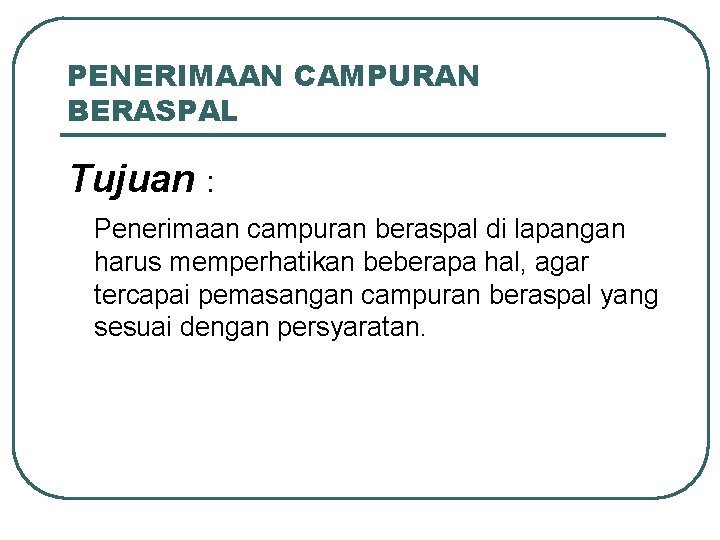

PENERIMAAN CAMPURAN BERASPAL Tujuan : Penerimaan campuran beraspal di lapangan harus memperhatikan beberapa hal, agar tercapai pemasangan campuran beraspal yang sesuai dengan persyaratan.

Pemeriksaan Campuran a) b) Tiket Pengiriman Pengamatan secara Visual

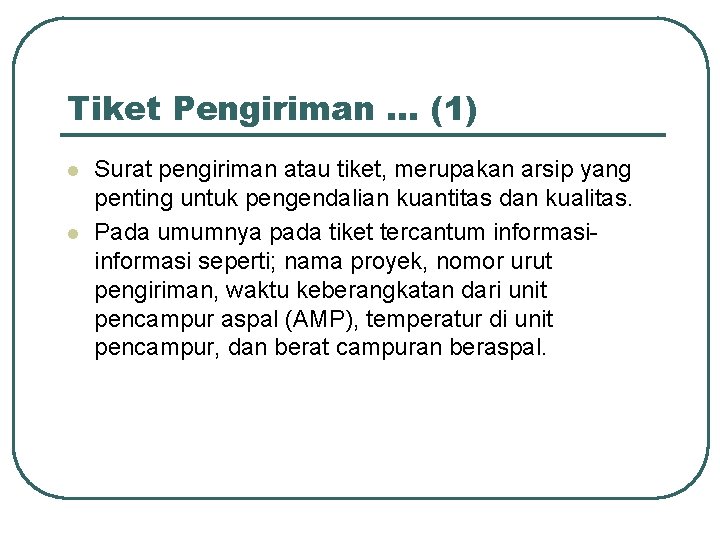

Tiket Pengiriman … (1) l l Surat pengiriman atau tiket, merupakan arsip yang penting untuk pengendalian kuantitas dan kualitas. Pada umumnya pada tiket tercantum informasi seperti; nama proyek, nomor urut pengiriman, waktu keberangkatan dari unit pencampur aspal (AMP), temperatur di unit pencampur, dan berat campuran beraspal.

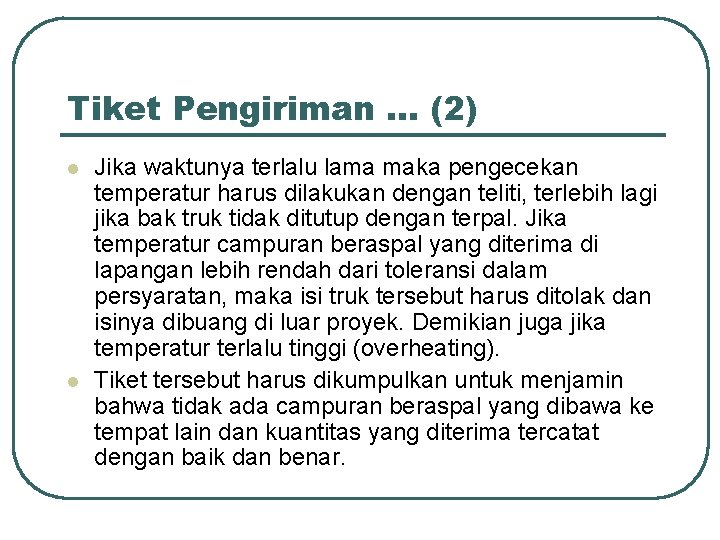

Tiket Pengiriman … (2) l l Jika waktunya terlalu lama maka pengecekan temperatur harus dilakukan dengan teliti, terlebih lagi jika bak truk tidak ditutup dengan terpal. Jika temperatur campuran beraspal yang diterima di lapangan lebih rendah dari toleransi dalam persyaratan, maka isi truk tersebut harus ditolak dan isinya dibuang di luar proyek. Demikian juga jika temperatur terlalu tinggi (overheating). Tiket tersebut harus dikumpulkan untuk menjamin bahwa tidak ada campuran beraspal yang dibawa ke tempat lain dan kuantitas yang diterima tercatat dengan baik dan benar.

Pengamatan secara Visual Beberapa indikasi dari penyimpangan campuran beraspal yang dapat dilihat secara visual adalah seperti berikut ini : 1. Berasap biru Asap biru yang keluar dari campuran beraspal di atas truk atau terlihat pada saat penurunan (dumping) ke finisher, mengindikasikan terjadinya pemanasan yang berlebih (overheating).

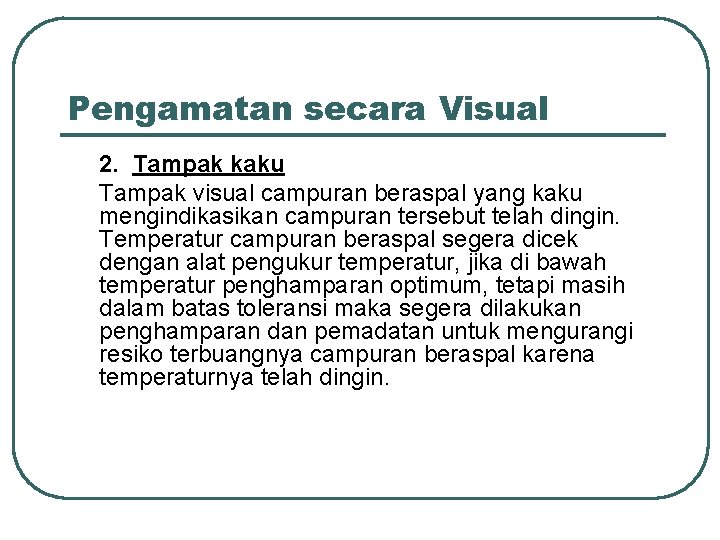

Pengamatan secara Visual 2. Tampak kaku Tampak visual campuran beraspal yang kaku mengindikasikan campuran tersebut telah dingin. Temperatur campuran beraspal segera dicek dengan alat pengukur temperatur, jika di bawah temperatur penghamparan optimum, tetapi masih dalam batas toleransi maka segera dilakukan penghamparan dan pemadatan untuk mengurangi resiko terbuangnya campuran beraspal karena temperaturnya telah dingin.

Pengamatan secara Visual 3. Permukaan tampak rata Pada umumnya permukaan campuran beraspal di atas truk membentuk bukit. Jika permukaan tersebut terlihat agak rata, maka kemungkinan campuran beraspal kelebihan aspal atau kadar air. Campuran beraspal yang kelebihan aspal juga terlihat lebih bersinar dibandingkan dengan yang biasanya. Penggunaan kadar aspal yang tetap sementara gradasi berubah ke arah kasar dapat menyebabkan kelebihan aspal. Kebocoran atau penimbangan aspal yang tidak akurat juga dapat menyebabkan campuran beraspal kelebihan aspal. Pemeriksaan secara lebih detil harus dilakukan di unit pencampur aspal (AMP) dengan segera.

Pengamatan secara Visual 4. Campuran beraspal tampak kering / berwarna coklat Campuran yang mengandung terlalu sedikit aspal biasanya tampak kering dan berwarna kecoklatan. Kelebihan kandungan agregat halus dapat Menyebabkan campuran beraspal tampak kekurangan aspal, terlihat redup dan berwarna kecoklatan. 5. Campuran beraspal beruap Campuran beraspal yang mengandung kadar air yang berlebihan akan tampak beruap (bukan berasap) pada saat truk menurunkannya (dumping) ke finisher. Kelebihan kadar air juga akan menyebabkan campuran beraspal terlihat seperti kelebihan aspal. Pada saat diturunkan ke finisher (dumping) terlihat ada gelembung-gelembung seperti halnya air mendidih.

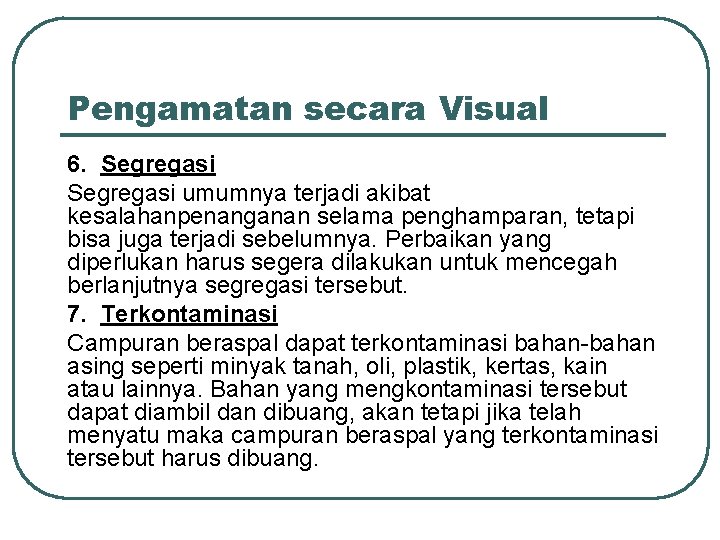

Pengamatan secara Visual 6. Segregasi umumnya terjadi akibat kesalahanpenanganan selama penghamparan, tetapi bisa juga terjadi sebelumnya. Perbaikan yang diperlukan harus segera dilakukan untuk mencegah berlanjutnya segregasi tersebut. 7. Terkontaminasi Campuran beraspal dapat terkontaminasi bahan-bahan asing seperti minyak tanah, oli, plastik, kertas, kain atau lainnya. Bahan yang mengkontaminasi tersebut dapat diambil dan dibuang, akan tetapi jika telah menyatu maka campuran beraspal yang terkontaminasi tersebut harus dibuang.

Pengamatan secara Visual 8. Agregat tidak terselimuti aspal dengan baik Campuran beraspal yang memperlihatkan adanya agregat yang tidak terselimuti aspal dengan baik, menunjukkan terjadinya penyimpangan pada unit produksi. Umumnya disebabkan karena alat pengaduk (pedal tip) telah aus atau patah, kemungkinan lain adalah kurangnya kadar aspal pada campuran. 9. Ada agregat yang tidak terselimuti aspal sama sekali Agregat yang tidak terselimuti aspal sama sekali kemungkinan jatuh ke atas truk pada saat pengadukan kering, karena penutup pugmil yang kurang baik (bocor).

Pengamatan secara Visual 10. Spot-spot aspal Terlihat gumpalan atau spot-spot aspal pada campuran beraspal yang kemungkinan disebabkan oleh bocornya pipa penyemprot aspal, atau pengadukan tidak merata (pedal tip telah aus atau patah). 11. Pelelehan (bleeding) Agar campuran beraspal tidak melekat di bak truk, disarankan untuk menggunakan minyak yang tidak berasal dari turunan minyak bumi sebagai pelapis bak truk. Meskipun demikian masih sering dijumpai pemakaian solar sebagai pelapis pada bak truk. Solar dapat menyerap ke dalam campuran beraspal dan melarutkan aspal sehingga berakibat aspal meleleh ke permukaan pada beberapa titik. Campuran beraspal yang telah terkontaminasi oleh solar harus dibuang.

Perkiraan panjang penghamparan Panjang penghamparan perlu diperkirakan untuk mengantisipasi kesiapan permukaan perkerasan dan sebagai pembanding ketepatan tebal hamparan. Panjang penghamparan dapat diperkirakan dengan perhitungan sederhana, sebagai contoh : Isi truk 15 ton, lebar penghamparan 3 m dan tebal penghamparan 0, 04 m. Berat isi campuran beraspal 2, 3 t/m 3. Maka perkiraan panjang hamparan adalah : Berat (ton) = 3 x 0, 04 x L(m) x 2, 3 atau L (m) = 15 / (3 x 0, 04 x 2, 3) = 54 m

Sub-Chapter 4 : Pelaksanaan Konstruksi Campuran Panas Sub Topik : Pelaksanaan Penghamparan dan Pemadatan

Pelaksanaan Penghamparan

Pelaksanaan penghamparan l l l Koordinasi antara unit pencampur aspal (AMP) dengan Lapangan. Pengaturan ketebalan dan kemiringan melintang. Pengaturan lebar penghamparan. Sambungan. Pekerjaan perapihan. Pemeriksaan penghamparan

Koordinasi antara unit pencampur aspal (AMP) dengan Lapangan l l l Keseragaman dan kontinuitas penghamparan akan memberikan kualitas perkerasan yang baik. Untuk menjaga kontinuitas penghamparan maka diperlukan koordinasi antara lapangan dengan unit pencampur aspal (AMP). Misalnya : selang waktu pengiriman yang terlalu lama akan menyebabkan sambungan dan tekstur kurang baik karena campuran beraspal yang dihampar sudah dingin. Sebaliknya jika truk yang dikirim terlalu cepat akan menyebabkan terjadi antrian truk di lapangan. Selama menunggu tersebut kemungkinan terjadi penurunan temperatur. Informasiyang penting : rencana produksi dan waktu penghentian sementara.

Pengaturan ketebalan dan kemiringan melintang l l Jika hasil penghamparan sudah menunjukkan hasil tekstur yang seragam, ketebalan dan kemiringan melintang yang sesuai maka tidak diperlukan pengaturan sepatu (screed), khususnya untuk alat penghampar dengan pengontrolan manual. Akan tetapi bila diperlukan pengaturan screed, maka harus dilakukan secara bertahap. Karena kondisi keseimbangan (equilibrium) baru dapat tercapai kurang lebih setelah alat penghampar (finisher) bergerak sejauh 5 kali panjang lengan screed. Pengaturan screed diusahakan sejarang mungkin, karena selama proses menuju keseimbangan (equilibrium) tersebut hasil yang diperoleh kurang sesuai baik ketebalan maupun teksturnya karena sudut gesek antara pelat screed dengan campuran beraspal berubah.

Pengaturan ketebalan dan kemiringan melintang l Tebal lapisan padat harus lebih besar dari dua kali ukuran agregat terbesar. Hal ini adalah untuk menjamin agar agregat berukuran maksimum dapat saling kunci secara rapat dengan agregat yang berukuran lebih kecil.

Pengaturan lebar penghamparan l l Lebar penghamparan harus disesuaikan sehingga untuk penghamparan lapis per lapis, maka sambungan tidak terletak pada satu garis vertikal untuk tiap lapisnya. Misalnya untuk penghamparan dua lajur. Pada lapis pertama penghamparan pada lajur ke-1 dilebihkan lebarnya sekitar 10 cm (lebar penghamparan 3, 60 m) ke arah sambungan. Selanjutnya pada penghamparan lapis kedua maka penghamparan pada lajur ke 1 dikurangkan lebarnya sekitar 10 cm (lebar penghamparan 3, 40 m) ke arah sambungan. Perbedaan posisi sambungan tersebut paling sedikit sejauh 15 cm. Jika diperlukan pengurangan lebar penghamparan maka pemotong sepatu (cutoff shoe) dapat dipasang pada satu sisi screed. Pada penambahan lebar penghamparan, maka pada bagian pelebaran tersebut harus terjangkau auger (ulir pembagi) untuk menghindari terjadinya segregasi.

Sambungan l l Sambungan melintang adalah sambungan yang dibuat melintang perkerasan jalan. Sambungan memanjang adalah sambungan searah perkerasan jalan (searah lalu-lintas).

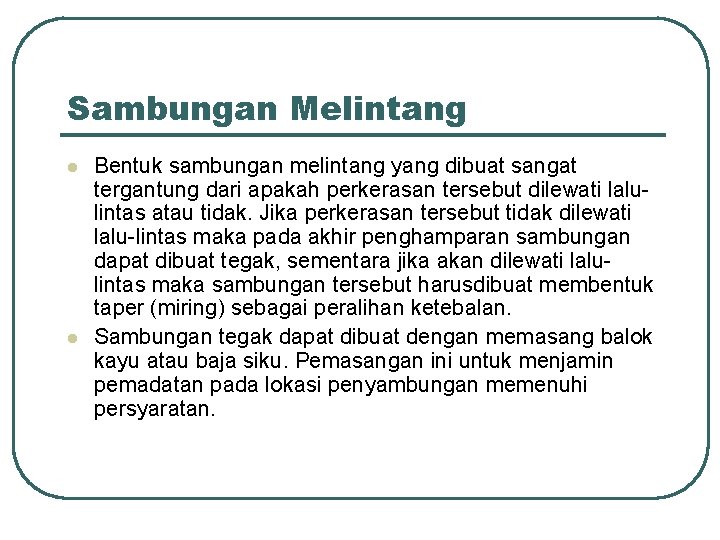

Sambungan Melintang l l Bentuk sambungan melintang yang dibuat sangat tergantung dari apakah perkerasan tersebut dilewati lalulintas atau tidak. Jika perkerasan tersebut tidak dilewati lalu-lintas maka pada akhir penghamparan sambungan dapat dibuat tegak, sementara jika akan dilewati lalulintas maka sambungan tersebut harusdibuat membentuk taper (miring) sebagai peralihan ketebalan. Sambungan tegak dapat dibuat dengan memasang balok kayu atau baja siku. Pemasangan ini untuk menjamin pemadatan pada lokasi penyambungan memenuhi persyaratan.

Sambungan Melintang

Sambungan Memanjang l l Sambungan memanjang diperlukan jika penghamparan dilakukan dalam beberapa lajur. Sambungan ini dapat dipisahkan menjadi dua, yaitu sambungan panas dan sambungan dingin. Sambungan panas dapat dilakukan jika alat penghampar (finisher) menghampar berbarengan pada dua sisi. Sementara pada sambungan dingin, salah satu telah selesai dipadatkan (dingin) dan baru kemudian dilakukan penghamparan pada sisi sebelahnya.

Sambungan Memanjang

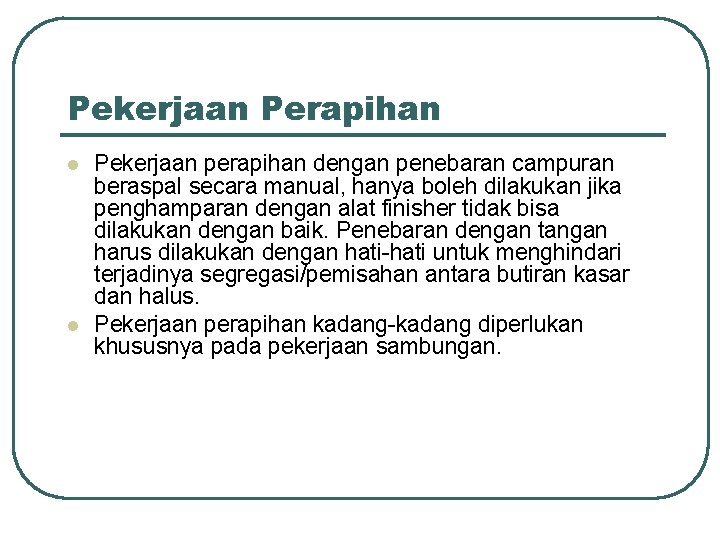

Pekerjaan Perapihan l l Pekerjaan perapihan dengan penebaran campuran beraspal secara manual, hanya boleh dilakukan jika penghamparan dengan alat finisher tidak bisa dilakukan dengan baik. Penebaran dengan tangan harus dilakukan dengan hati-hati untuk menghindari terjadinya segregasi/pemisahan antara butiran kasar dan halus. Pekerjaan perapihan kadang-kadang diperlukan khususnya pada pekerjaan sambungan.

Pemeriksaan Penghamparan l l l Temperatur Tekstur permukaan Kerataan permukaan Ketebalan Kemiringan melintang dan memanjang Sambungan melintang dan memanjang

Pelaksanaan Pemadatan

Proses Pemadatan l l l Pemadatan campuran beraspal adalah proses pemampatan dan pengurangan volume campuran beraspal. Pemadatan mengurangi rongga udara dan meningkatkan berat isi campuran. Hasil dari pemadatan adalah campuran beraspal yang mempunyai ikatan dan tahanan geser antar butir yang baik. Pemadatan yang baik umumnya menghasilkan rongga udara di lapangan sekitar 8 % atau kurang.

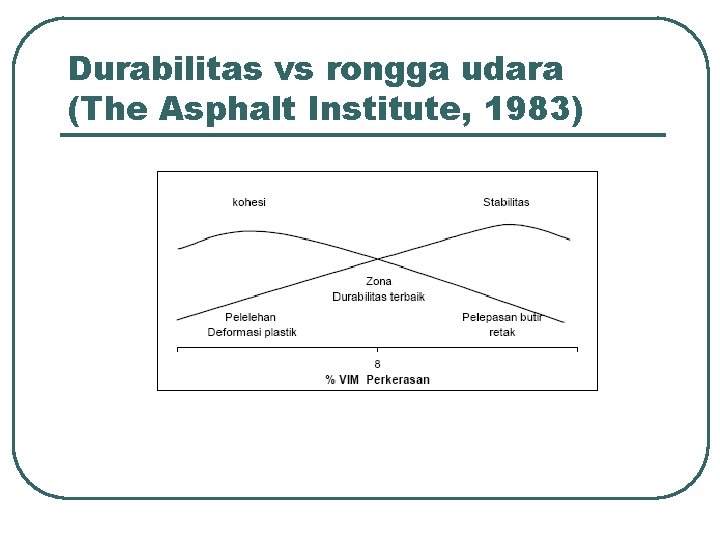

Durabilitas vs rongga udara (The Asphalt Institute, 1983)

Proses Pemadatan l l Pemadatan mempunyai dua tujuan penting, yaitu untuk memperoleh kekuatan dan stabilitas campuran, dan yang kedua dengan rongga udara yang sesuai maka campuran beraspal menjadi relatif kedap terhadap air dan udara. Sifat kedap tersebut dapat mencegah penuaan aspal akibat oksidasi dan mencegah masuknya air kelapis pondasi agregat.

Prinsip pemadatan l l Pada saat pemadatan terjadi 3 gaya utama, yaitu gaya tekan alat pemadat, gaya tahan pada campuran beraspal yang baru dihampar, dan gaya tahan pada lapisan dibawahnya yang telah stabil (lapis pondasi agregat atau existing lapis beraspal). Untuk memperoleh pemadatan yang baik, maka gaya tahan lapisan yang telah stabil harus seimbang dengan gaya tekan alat pemadat.

Pemadatan campuran beraspal l l Faktor yang mempengaruhi kemudahan pemadatan Alat pemadat Prosedur pemadatan Pemeriksaan hasil pemadatan

Faktor yang mempengaruhi kemudahan pemadatan l l Karakteristik campuran Pengaruh lingkungan Ketebalan hamparan Alat pemadat yang digunakan

Alat pemadat l l Usaha pemadatan yang dihasilkan dari suatu alat pemadat merupakan fungsi dari beban alat pemadat dan bidang kontak antara roda dengan campuran beraspal. Secara umum pemadat yang digunakan untuk memadatkan campuran beraspal dibagi menjadi 2 jenis, yaitu : • Alat pemadat mesin gilas roda baja statis • Alat pemadat roda karet pneumatik • Kombinasi dari keduanya, seperti pemadat yang dilengkapi baik dengan drumpemadat bergetar maupun roda karet peneumatik.

Alat pemadat mesin gilas roda baja statis l l l Mesin gilas roda baja mempunyai roda belakang dan depan berupa drum ( 2 roda) atau drum pada bagian depan dengan roda pada bagian belakang (3 roda). Pada campuran beraspal disarankan untuk menggunakan jenis dengan roda belakang dan depan berupa drum (2 roda) untuk memperoleh tekstur yang lebih baik. Berat dari pemadat ini bervariasi dari 3 sampai 14 ton atau lebih dengan lebar drumbervariasi dari 1 sampai 1, 5 m atau lebih. Jika diperlukan berat yang lebih, maka dapat ditambahkan beban tambahan. Untuk jalan-jalan dengan lalu-lintas yang berat maka berat minimum alat yang digunakan adalah 10 ton.

Alat pemadat mesin gilas roda baja statis l l l Sebaran gaya yang dihasilkan alat pemadat menerus sampai ke perkerasan dibawahnya. Karena perkerasan di bawahnya telah padat maka timbul gaya reaksi ke atas. Pada akhirnya campuran beraspal yang baru dihampar seolah-olah mendapat dua gaya tekan, dari atas dan dari bawah. Makin berat alat pemadat maka makin besar tegangan yang diberikan. Sementara makin besar lebar drum maka makin kecil tegangan yang diberikan. Gaya pemadat yang lebih besar dibutuhkan untuk campuran beraspal yang lebih stabil. Arah pergerakan pemadat ini , khususnya pada awal pemadatan, harus roda penggerak berada di depan. Dengan posisi tersebut maka campuran beraspal akan memperoleh gaya tekan ke bawah dan bukan terdorong seperti halnya jika pergerakannya dibalik.

Alat pemadat mesin gilas roda baja statis Posisi Pemadatan yang SALAH Posisi Pemadatan yang BENAR

Alat pemadat mesin gilas roda baja statis l l Mesin gilas roda baja kadangkala dilengkapi dengan penggetar. Alat pemadat dengan penggetar ini menghasilkan usaha pemadatan dari kombinasi antara berat dengan getaran/vibrasi. Berat alat ini sekitar 7 ton sampai 17 ton. Diameter drum bervariasi dari 0, 9 m sampai 1, 5 m dengan lebar 1, 2 m sampai 2, 4 m. Berat statis dari alat pemadat ini antara 2, 9 kg per mm sampai 3, 2 kg per mm. Getaran/vibrasi dihasilkan oleh alat yang umum disebut dengan esentrik (eccentrics), pada batang (shaft) yang berputar di dalam drum.

Alat pemadat mesin gilas roda baja statis

Amplitudo Penggetar

Pengaturan Tumbukan l l Untuk menjamin hasil pemadatan yang baik maka frekuensi dan kecepatan alat pemadat harus disesuaikan. Beberapa ahli menyarankan jumlah tumbukan per meter adalah sebanyak 30 tumbukan sampai 40 tumbukan, untuk memcapai keseimbangan antara produktivitas pemadatan dan kerataan permukaan. Jumlah tumbukan per meter ini dapat ditentukan dengan membagi kecepatan alat penghampar dengan frekuensi vibrasi. Jumlah tumbukan 30 tumbukan per meter kira-kira sama dengan jarak tumbukan 33 mm, sementara jumlah tumbukan 40 per meter sama dengan jarak 25 mm antar tumbukan. Jarak tumbukan = kecepatan alat pemadat / frekuensi Pada frekuensi 2400 vibrasi per menit, dengan kecepatan 4, 8 km/h akan menghasilkan 30 tumbukan per meter, dan dengan kecepatan 3, 6 km/h akan menghasilkan 40 tumbukan per menit. Jika frekuensi diatur pada 3000 vibrasi per menit, maka kecepatan alat penghampar untuk memperoleh jumlah tumbukan 30 sampai 40 per meter adalah pada kecepatan 5, 6 km/h sampai 4, 2 km/h. Pada umumnya frekuensi diatur maksimum, dan kecepatan alat pemadat disesuaikan untuk memperoleh hasil pemadatan yang disyaratkan.

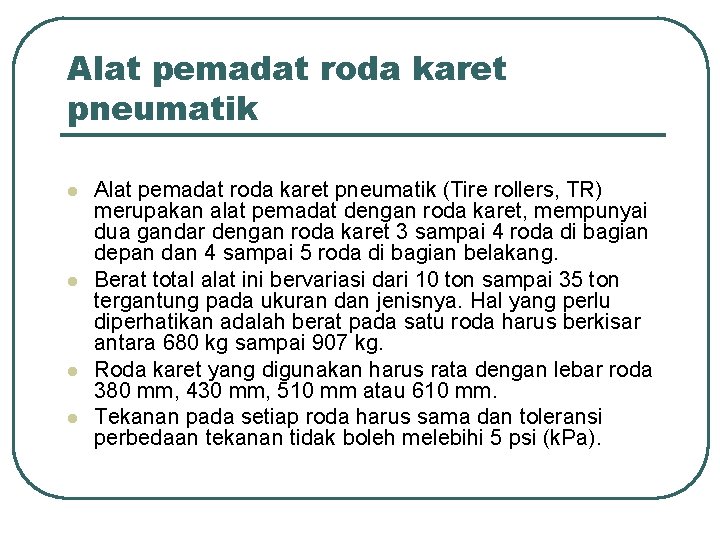

Alat pemadat roda karet pneumatik l l Alat pemadat roda karet pneumatik (Tire rollers, TR) merupakan alat pemadat dengan roda karet, mempunyai dua gandar dengan roda karet 3 sampai 4 roda di bagian depan dan 4 sampai 5 roda di bagian belakang. Berat total alat ini bervariasi dari 10 ton sampai 35 ton tergantung pada ukuran dan jenisnya. Hal yang perlu diperhatikan adalah berat pada satu roda harus berkisar antara 680 kg sampai 907 kg. Roda karet yang digunakan harus rata dengan lebar roda 380 mm, 430 mm, 510 mm atau 610 mm. Tekanan pada setiap roda harus sama dan toleransi perbedaan tekanan tidak boleh melebihi 5 psi (k. Pa).

Skematik Alat

Pelaksanaan Pemadatan a) Pemadatan awal (breakdown rolling) Pemadatan awal adalah pemadatan yang dilakukan setelah penghamparan pada selang temperatur yang disyaratkan. Pemadatan ini lebih banyak berfungsi memberi pemadatan awal agar campuran beraspal menjadi relatif stabil (diam) untuk dilewati pamadat berikutnya. Pemadatan awal dapat dilakukan dengan mesin gilas roda baja statis atau bergetar. b) Pemadatan antara (intermediate rolling) Pemadatan antara merupakan pemadatan utama yang berfungsi untuk mencapai kepadatan yang diinginkan, dengan jumlah lintasan dan selang temperatur campuran beraspal yang tertentu. Pemadatan antara harus segera dilaksanakan setelah pemadatan awal selesai. Pemadatan antara umumnya dilakukan dengan alat pemadat ban karet pneumatik. c) Pemadatan akhir (finish rolling) Pemadatan terakhir atau pemadatan penyelesaian yang dilakukan untuk meningkatkan penampakan permukaan dilakukan pada selang temperatur tertentu. Pemadatan akhir umumnya dilakukan dengan alat pemadat mesin gilas roda baja statis.

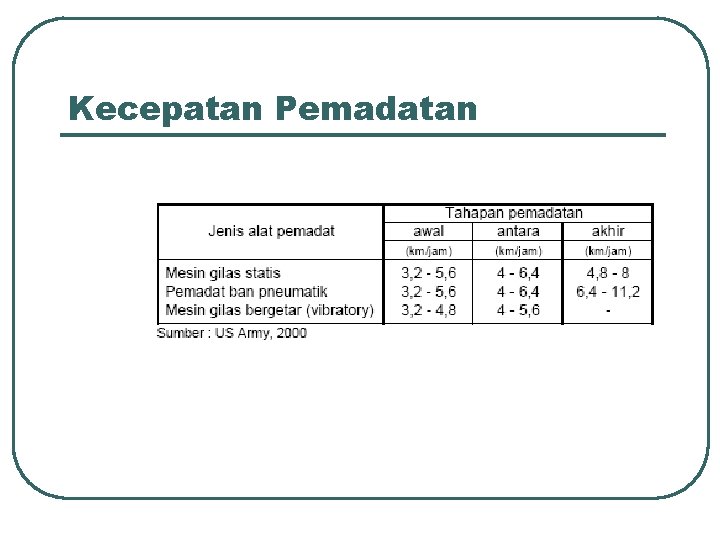

Kecepatan Pemadatan

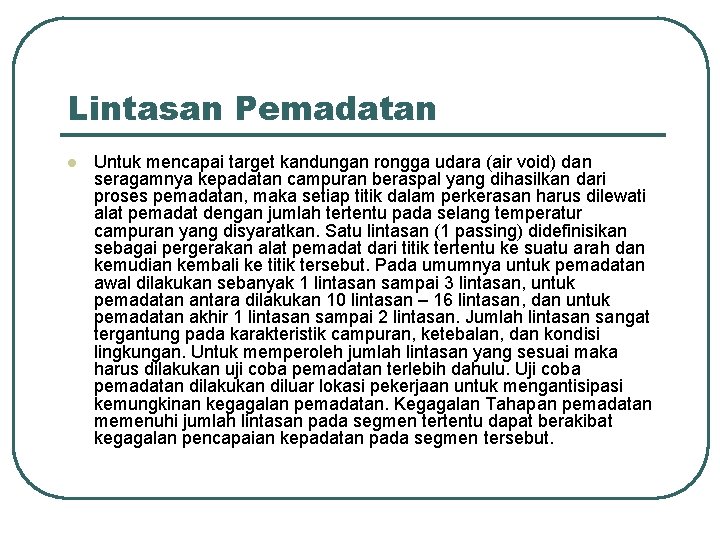

Lintasan Pemadatan l Untuk mencapai target kandungan rongga udara (air void) dan seragamnya kepadatan campuran beraspal yang dihasilkan dari proses pemadatan, maka setiap titik dalam perkerasan harus dilewati alat pemadat dengan jumlah tertentu pada selang temperatur campuran yang disyaratkan. Satu lintasan (1 passing) didefinisikan sebagai pergerakan alat pemadat dari titik tertentu ke suatu arah dan kemudian kembali ke titik tersebut. Pada umumnya untuk pemadatan awal dilakukan sebanyak 1 lintasan sampai 3 lintasan, untuk pemadatan antara dilakukan 10 lintasan – 16 lintasan, dan untuk pemadatan akhir 1 lintasan sampai 2 lintasan. Jumlah lintasan sangat tergantung pada karakteristik campuran, ketebalan, dan kondisi lingkungan. Untuk memperoleh jumlah lintasan yang sesuai maka harus dilakukan uji coba pemadatan terlebih dahulu. Uji coba pemadatan dilakukan diluar lokasi pekerjaan untuk mengantisipasi kemungkinan kegagalan pemadatan. Kegagalan Tahapan pemadatan memenuhi jumlah lintasan pada segmen tertentu dapat berakibat kegagalan pencapaian kepadatan pada segmen tersebut.
