SUB LEMBANGAN SG SULOH JPS DAERAH BATU PAHAT
SUB LEMBANGAN SG SULOH JPS DAERAH BATU PAHAT HJ MOKTAR B A. RAHIM Jurutera Daerah Jabatan Pengairan Dan Saliran Batu Pahat, Johor
PERINGKAT DEEP NO. 1. 0 ISI KANDUNGAN PENGENALAN 1. 1 MASALAH DI SUB LEMBANGAN 1. 2 PETA TABURAN ADUAN AWAM 1. 3 KAEDAH PEMILIHAN SUB LEMBANGAN 1. 4 MASALAH DI SUB LEMBANGAN 1. 5 ANALISIS ADUAN DALAM SUB LEMBANGAN
PERINGKAT DEEP NO. 2. 0 ISI KANDUNGAN DESCRIBE 2. 1 PENERANGAN DALAM SUBLEMBANGAN 3. 0 EXPLAIN 3. 1 MENJELAS DAN MEMPERINCIKAN MASALAH DALAM SUBLEMBANGAN 4. 0 EVALUATE 4. 1 MENILAI KAEDAH PENYELESAIAN 5. 0 PRESRIBE 5. 1 PENGESYORAN STRATEGI/ KAEDAH PERLAKSANAAN PENYELESAIAN
1. 0 PENGENALAN PEMILIHAN SUB LEMBANGAN SG SULOH PANJANG : 8 KM SKIM : MINYAK BEKU
1. 0 PENGENALAN Maklumat asas kawasan: BIL PERKARA MAKLUMAT 1 Nama Kampung Kg. Suloh 2 Mukim Minyak Beku 3 Daerah Batu Pahat 4 Penduduk 1, 700 orang 5 Keluasan 5, 994 Hektar 6 Bilangan rumah 220 buah 7 Punca Pendapatan penduduk Pertanian, Perikanan, Sektor Kerajaan dan Swasta 8 Kawasan ADUN Senggarang 9 Kawasan Parlimen Batu Pahat 10 Agensi Terlibat JKR, TNB, SAJ, PTD, MPBP & Pendidikan.
PENGENALAN jps@komuniti 1 Kg. Sg Suloh ada lah berdekatan dengan pantai antara 3 km dari laut dan terlibat dengan air pasang surut 2 Tanah berpasir 3 Kuala Sg Suloh adalah merupakan kawasan rendah tanah liat dan berpasir 4 Hulu merupakan tanah tinggi merupakan tanah liat dan berbukit terlibat dengan pembangunan yang pesat 5 i - Lembangan Sg Suloh sepanjang lebih kurang 4 km 6 ii - Sub Lembangan Hulu Sg Suloh (Taman Banang Jaya, Taman Flora) sepanjang 8 km 8 Tanah individu telah di usaha dengan tanaman kelapa sawit dan sayuran
PENGENALAN PEMILIHAN SUBLEMBANGAN :
ISU DAN MASALAH 1. Sungai tidak dapat menampung kapasiti air yang datang dari permukaan tanah tinggi apabila hujan lebat dan akan menyebabkan banjir 2. Pembangunan yang pesat di hulu dengan bentuk muka bumi tanah tinggi dimana tanah yang dahulu pertanian telah bertukar menjadi tapak bangunan perumahan , kilang dan padang golf dimana semua air hujan akan turun ke Sub Lembangan Sg Suloh 3. Masalah tanah berpasir yang mana perparitan di gali akan mudah mendapat mendapan pasir dengan cepat bila kerap hujan 4. Masalah tanah tiada di rizabkan. TIADA PENGAMBILAN BALIK TANAH 5. Terdapat struktur lintasan daripada JKR yang tidak sesuai sekarang 6. Sampan sarap yang banyak akan tersekat di struktur lintasan yang ada apabila hujan lebat 1. 1
ISU DAN MASALAH jps@komuniti SUB LEMBANGAN SG SULOH DENGAN JAJARAN RUMAH DI TEPI PARIT Sub Lembangan Sg Suloh berpasir dan terdapat rumah di jajaran parit
ISU MASALAH ISUDAN MASALAH jps@komuniti PEMBANGUNAN YANG PESAT DI ULU SUB LEMBANGAN SALIRAN TAMAN EVERGREEN BERSAIZ 15 M Air hujan yang turun dari taman di hulu merupakan kawasan tinggi dan berbukit seperti Taman Evergreen dan Taman Flora menyumbang kepada pertambahan air yang turun ke Sub Lembangan Sg Suloh yang mana parit nya bersaiz kecil 1. 2 m hingga 2. 4 m tidak dapat menampung apabila hujan lebat
ISU DAN MASALAH SUB LEMBANGAN SG SULOH DENGAN MASALAH 4. 1
ISU DAN MASALAH R e tru c u r t st a p da arang r e T sek sa a t lin n a JK d a ip dar dak i t yg ua ses i
ISU DAN MASALAH p an arit ma g n ya n r i s a a erp endap b nah at m a t lah endap a s Ma ah m d mu er p a n d an k a i igal
CABARAN DAN KEKANGAN 1. Terdapat nya struktur lintasan yang sedia seperti box culvert dan jambatan dari agensi JKR dan Pejabat Daerah tidak sesuai di masa ini yang mana perlu dinaiktaraf. 2. Pembangunan yang di jalankan tanpa membuat kajian yang terperinci di Sub Lembangan hulu Sg Suloh yang merupakan tanah tinggi jika di bandingkan dengan kuala Sub Lembangan dimana tanah yang rendah merupakan lambakan air apabila hujan lebat. 3. Tanah terlibat dengan kecerunan dimana air hujan yang turun akan masuk ke Sub Lembangan dan perparitan yg bersaiz kecil dan tiada di rizabkan. TIADA PENGAMBILAN BALIK TANAH DIBUAT. 4. Terlibat dengan pasang surut 5. Peruntukan kewangan yang terhad menyebabkan kerja-kerja pembaikan atau menaiktaraf sistem perparitan dan struktur tidak dapat dilaksanakan dengan sempurna
LEMBANGAN SG SULOH DAN SUB LEMBANGAN jps@komuniti SUB LEMBANGAN SG SULOH BESAR SUB LEMBANGAN BATU 7 LEMBANGAN SG SULOH
1. 2 PETA TABURAN ADUAN AWAM jps@komuniti PETUNJUK Sungai dan (12) Koridor Pengurusan (40) Sungai Kejuruteraan (18) Pantai Amaran dan (7) Ramalan banjir Saliran Bandar (10) Sumber Air (13) Dan Alam Sekitar

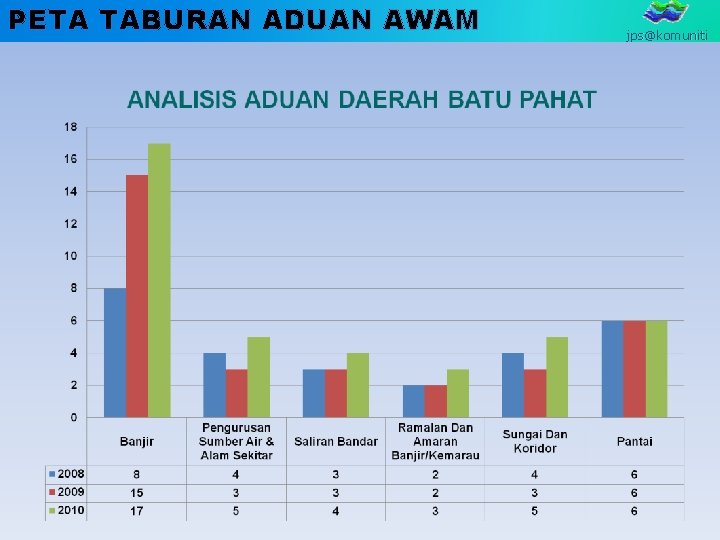

PETA TABURAN ADUAN AWAM jps@komuniti
ANALISIS ADUAN jps@komuniti KUMULATIF ADUAN 2008 -2010 18% Banjir 40% 12% Pengurusan Sumber Air Dan Alam Sekitar Saliran Bandar Ramalan Dan Amaran Banjir/Kemarau Sungai Dan Koridor 7% 10% 13% Pantai Rumusan Aduan 1. Majoriti aduan adalah berkenaan banjir iaitu 40%. 2. Aduan kedua tertinggi adalah berkaitan pantai iaitu 18%.

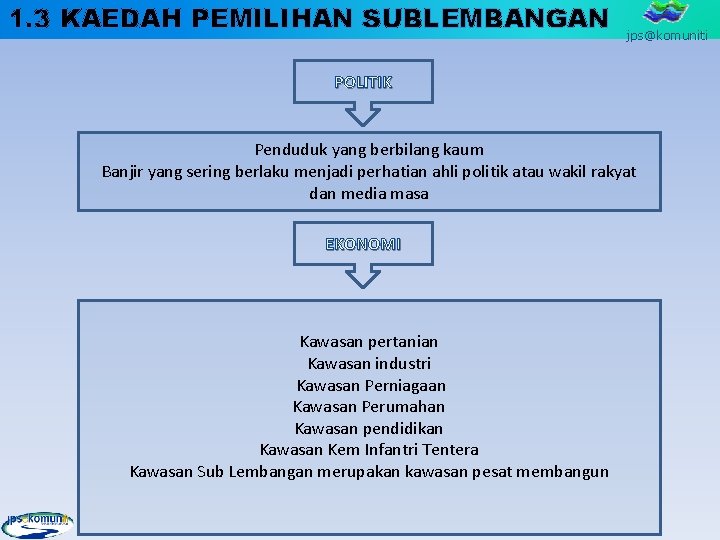

1. 3 KAEDAH PEMILIHAN SUBLEMBANGAN jps@komuniti POLITIK Penduduk yang berbilang kaum Banjir yang sering berlaku menjadi perhatian ahli politik atau wakil rakyat dan media masa EKONOMI Kawasan pertanian Kawasan industri Kawasan Perniagaan Kawasan Perumahan Kawasan pendidikan Kawasan Kem Infantri Tentera Kawasan Sub Lembangan merupakan kawasan pesat membangun
KAEDAH PEMILIHAN SUBLEMBANGAN jps@komuniti SOSIAL Kawasan Penempatan penduduk dan pengajian ( Sekolah dan IPTA ) TEKNOLOGI Perlu ada teknologi / alat bagi memberi amaran tentang banjir yang akan berlaku seperti siren dll 1. 3
KAEDAH PEMILIHAN SUBLEMBANGAN jps@komuniti ENVIROMENT Kawasan pesat membangunan di sebelah atas ( hulu ) dan tanah pertanian telah di tukar kepada pembangunan perumahan, industri, pembelajaran dan padang Golf PENGUATKUAS A Tiada pemantuan terperinci sebelum pembangunan di buat antara hulu (tanah tinggi) dan kuala (tanah rendah) 1. 3
1. 4 MASALAH DI SUBLEMBANGAN Isu Keterangan Banjir Masalah banjir yang sering berlaku di Perkampungan Sg. Suloh di sebabkan hujan lebat dan pertembungan air pasang Sungai dan Koridor Tiada pengambilan rezab Sub Hulu Lembangan Sg Suloh Sepanjang 2 km Pantai Benteng Pecah, benteng rendah dan hakisan Sumber Air dan Alam Sekitar -Kualiti air yang tidak memuaskan -Menternak Ikan di hulu Sg Suloh dan pertanian Saliran Mesra Alam Sistem saliran yang tidak begitu sempurna Ramalan dan Amaran bagi Banjir Telah di pasang tolok bacaan air Pengairan dan Tidak berkaitan Saliran Pertanian • Masalah di sub lembangan yang dipilih jps@komuniti
1. 5 ANALISIS ADUAN DALAM SUBLEMBANGAN Kekerapan menerima aduan dari kawasan sublembangan yang di pilih? - Rendah Siapakah pihak yang membuat aduan? - Penduduk kampung Respon terhadap aduan? - Membuat siasatan di tapak dengan segera Adakah siasatan dibuat selepas menerima aduan? - Ya Tindakan segera yang diambil? - Tindakan segera yang diambil bergantung kepada peruntukan. jps@komuni. Ti
2. 0 DESCRIBE 2. 1 PENERANGAN DALAM SUBLEMBANGAN ISU DAN MASALAH 1. Banjir i. ii. 2. Banjir kilat di lembangan Sg. Suloh di sebabkan air yg turun dari hulu Sub Lembangan Sg Suloh dimana saiz yang kecil (lebar 3 meter) dan dalam dasar 2 meter tidak sesuai untuk menampung kapasiti larian air dari permukaan yang tinggi iaitu dari Taman Flora, Taman Evergreen, padang Golf dan kawasan Kem Infrantri Tentera. Banjir berlaku apabila hujan lebat dan turun ke lembangan Sg Suloh yang terlibat dengan pasang surut. Mendapan Tanah Bepasir i. ii. Kawasan tersebut merupakan tanah berbukit di hulu (Kawasan Pembangunan) dan berpasir yang mana kekerapan hujan lebat akan membuatkan mendapan tanah berpasir Sub Lembangan Sg Suloh dan cepat tohor selepas di gali Aliran air yang laju apabila musim hujan lebat.
ISU DAN MASALAH 3. Sampah Sarap i. ii. 4. Pembangunan Pesat Dan Tidak Terancang i. ii. 5. Pembuangan sampah sarap ke dalam sungai menjejaskan kualiti air sungai. Pencemaran sungai adalah masalah yang sering berlaku dari semasa ke semasa dan semakin meningkat mengikut pertumbuhan ekonomi dan pembangunan di sesuatu kawasan. Pembangunan yang pesat tiada dibuat kajian secara terperinci dan sistem perparitan yang tiada rezab dan bersaiz kecil melambat kan kelancaran arus aliran air. Tiada takungan di buat di hulu sebelum air turun ke lembangan Sg. Suloh. Struktur Dan Utiliti Agensi Luar JKR Dan Pejabat Daerah i. Struktur lintasan box culvert dan jambatan perlu dinaiktaraf.
KESAN IMPAK ISU DAN MASALAH JALAN RAYA SEKTOR AWAM, PERNIAGAAN & INDUSTRI MASYARAKAT UMUM PEKEBUN TERNAKAN & NELAYAN HALANGAN URUSAN HARIAN SERTA KERUGIAN
PERBINCANGAN ANTARA JPS DAN PENDUDUK SETEMPAT jps@komuniti
PERBINCANGAN ANTARA JURUTERA JPS , YB DAN PENDUDUK SETEMPAT jps@komuniti
LAWATAN JURUTERA DAERAH JPS , ADUN SENGGARANG , PENGHULU DAN KETUA KAMPUNG KE SUB LEMBANGAN SG SULOH YB Senggarang dan Ketua Kampung Jurutera Daerah JPS Penghulu 4. 1
LAWATAN YB DAN PENGHULU DAN KETUA KAMPUNG jps@komuniti ADUN Senggarang Ketua Kampung Ahli Parlimen Batu Pahat Penghulu Mukim Minyak Beku
PIHAK YANG BERTANGGUNGJAWAB Sistem Saliran Kualiti Air Majlis Perbandaran AGENSI DAERAH BATU PAHAT Jalan Pej. Tanah 2. 1
LANGKAH YANG TELAH DIAMBIL 1. JPS telah mengadakan kerja-kerja penggalian dan menggali semula saliran yang sedia seperti Lembangan Sg Suloh dan Sub Lembangan Sg Suloh Yang ada rizab JPS sahaja. Ini bertujuan untuk mengurangkan masalah banjir yang sering berlaku. 2. Pembuang ansampah sarap yang tersangkut di struktur lintasan seperti box culvert 3. Menyiasat dengan segera apabila menerima aduan dari masyarakat umum atau wakil rakyat dan mengambil tindakan segera bagi mengatasi masalah tersebut. 4. Mengadakan mesyuarat koordinasi bersama agensi luar bagi sesuatu projek yang melibatkan stuktur/utiliti agensi luar bagi memastikan projek berjalan dengan lancar di samping membincangkan cara-cara bagi mengatasi masalah banjir di dalam sesuatu lembangan. 5. Memohon peruntukan tambahan bagi mengadakan sesuatu projek yang berkepentingan.
MASALAH BERMUSIM DAN BERPANJANGAN Masalah Berpanjangan Masalah Bermusim • Banjir Berlaku apabila musim hujan dan tengkujuh & air pasang. • Tanah Runtuh Kerap berlaku apabila selepas hujan • Mendapan pasir dan tanah Sungai yang digali mudah tohor di sebabkan kawasan berpasir • Sampah sarap Sampah berkumpul Struktur box Culvert akibat sampah sarap. • Pembangunan Yang Pesat Masalah yang sentiasa berlaku dan berpanjangan mengikut kepesatan pembangunan. • Struktur & Utiliti Agensi Luar Masalah yang berpanjangan selagi struktur & utiliti yang sedia ada tidak dinaiktaraf.
3. 0 EXPLAIN jps@komuniti 3. 1 MENJELAS DAN MEMPERINCIKAN MASALAH DALAM SUBLEMBANGAN HULU SG SULOH PERPARITAN BERSAIZ KECIL DAN MUDAH MENDAPAN TANAH BERPASIR DAN KETIADAAN RIZAB SUB LEMBANGAN HULU SG SULOH TIADA RIZAB Sub Lembangan Hulu Sg Suloh berliku-liku. Saiz saliran yang ada bersaiz 2. 4 m dan dalam 1 m tidak berupaya untuk menampung air hujan lebat untuk ke lembangan Sg Suloh. Apabila saliran yg bersaiz kecil tidak dapat berjalan lancar air tersebut akan tersasar ke kawasan Kg Sg Suloh yg rendah dan masuk ke kawasan kebun dan rumah Mendapan tanah berpasir di dalam parit menghalang aliran air dengan lancar
MENJELAS DAN MEMPERINCIKAN MASALAH DALAM SUBLEMBANGAN jps@komuniti STRUCTURE LINTASAAN YANG ADA SEKARANG TIDAK SESUAI BOX CULVERT Lintasan Box Culvert yang ada bersaiz 8’ x 8’ di hulu Lembangan Sg Suloh sudah tidak sesuai dan cepat dipenuhi mendapan pasir apabila hujan lebat. Dan mengganggu aliran air JAMBATAN Jambatan MTB di hulu Lembangan Sg Suloh bersaiz kecil tidak dapat menampung dan menerima air yang banyak apabila hujan lebat
MASALAH YANG PERLU DITANGANGI DAHULU Banjir Mendapan Pasir Sampah Sarap Tebing Runtuh Struktur Rezab Sungai

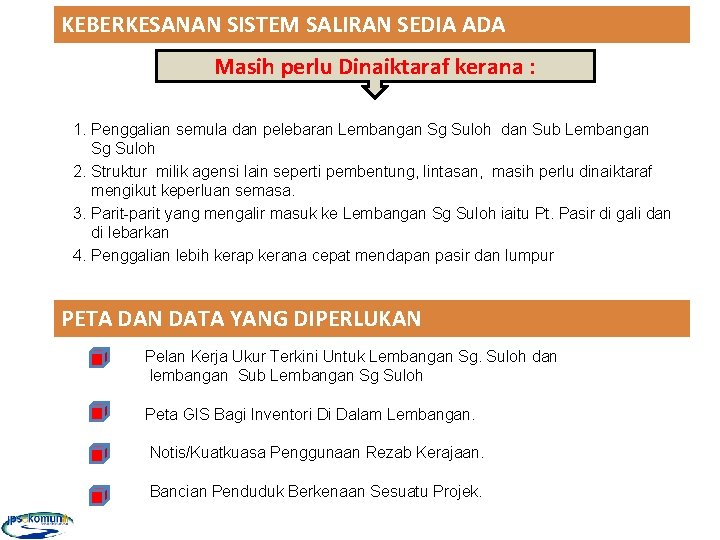

KEBERKESANAN SISTEM SALIRAN SEDIA ADA Masih perlu Dinaiktaraf kerana : 1. Penggalian semula dan pelebaran Lembangan Sg Suloh dan Sub Lembangan Sg Suloh 2. Struktur milik agensi lain seperti pembentung, lintasan, masih perlu dinaiktaraf mengikut keperluan semasa. 3. Parit-parit yang mengalir masuk ke Lembangan Sg Suloh iaitu Pt. Pasir di gali dan di lebarkan 4. Penggalian lebih kerap kerana cepat mendapan pasir dan lumpur PETA DAN DATA YANG DIPERLUKAN Pelan Kerja Ukur Terkini Untuk Lembangan Sg. Suloh dan lembangan Sub Lembangan Sg Suloh Peta GIS Bagi Inventori Di Dalam Lembangan. Notis/Kuatkuasa Penggunaan Rezab Kerajaan. Bancian Penduduk Berkenaan Sesuatu Projek.
4. 0 EVALUATE 4. 1 MENILAI KAEDAH PENYELESAIAN jps@komuniti 1. Menguatkuasakan Ops Lumpur dan memastikan pematuhan ESCP Jangka Pendek 1 -6 Bulan Jangka Sederhana 6 -24 Bulan Jangka Panjang Lebih daripada 2 Tahun 2. Menggali semula sub lembangan Sg. Suloh terutama di kawasan yang mempunyai rezab JPS 3. Menggali semula Pt. Pasir 1. Membina Flap Gate di Pt. Pasir 2. Membina box culvert di hulu Pt. Baru 3. Membaiki tebing runtuh dengan batu dalam sangkar di Lembangan Sg. Suloh 1. Proses pengambilan balik tanah dan pewartaan rezab sub lembangan Sg. Suloh 2. Membina pintu air TCG di kuala lembangan Sg. Suloh - Apabila air hujan lebat dan pertembungan dengan air pasang, akan berlaku banjir kilat di kawasan perumahan 3. Menaiktaraf lembangan Sg. Suloh sepanjang 800 meter ke longkang konkrit (bersebelahan dengan kawasan kediaman yang tiada rezab) 4. Menaiktaraf lintasan JKR box culvert kepada MTB di jalan raya JKR 5. Melebarkan MTB di Jalan Sg. Suloh

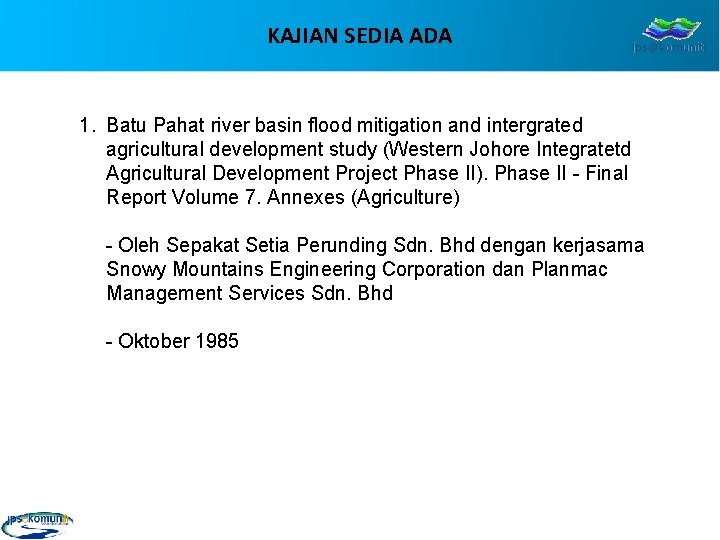

KAJIAN SEDIA ADA jps@komuniti 1. Batu Pahat river basin flood mitigation and intergrated agricultural development study (Western Johore Integratetd Agricultural Development Project Phase II). Phase II - Final Report Volume 7. Annexes (Agriculture) - Oleh Sepakat Setia Perunding Sdn. Bhd dengan kerjasama Snowy Mountains Engineering Corporation dan Planmac Management Services Sdn. Bhd - Oktober 1985
KEPERLUAN MAKLUMAT jps@komuniti Maklumat diperlukan bagi : i) Mengenalpasti kedalaman parit yang perlu dikorek dalam proses rekabentuk. ii) Mengenalpasti rezab yang ada iii) Mengenalpasti struktur yang perlu dinaiktaraf iv) Maklumat dan status kualiti air sungai bagi menentukan kaedah yang sesuai bagi merawat air di kawasan tersebut
MAKLUMBALAS STAKEHOLDER YA JPS NEGERI √ MPBATU PAHAT √ AHLI PARLIMEN √ JKKK/WAKIL PENDUDUK √ JAS, BATU PAHAT √ JKR, BATU PAHAT √ TIDAK Secara keseluruhan, semua stakeholder MENYOKONG terhadap projek-projek yang dilakukan oleh Jabatan ke atas Sg. Terap dan lembangannya.
OPSYEN PENYELESAIAN MASALAH OPSYEN PENYELESAIAN Banjir - Mengorek semula mendapan pasir Lembangan Sg Suloh dan Sub Lembangan Sg Suloh Sampah Sarap - Membuang sampah sarap yang tersangkut di lintasan box culver Tanah Runtuh -Membina penahan tebing Pembangunan Tidak - Penguatkuasaan ke atas rezab Terancang - Kerjasama dengan Pejabat Tanah Struktur/ Utiliti Lama - Ganti struktur lama - Koordinasi dengan agensi luar
ANALISIS KEJURUTERAAN PERANCANGAN KESAN Kerja-kerja mendalam dan melebar Lembangan Sg Suloh dan Sub Lembangan Sg Suloh Sungai dapat menampung kapasiti air yang tinggi dan aliran lebih lancar Menaiktaraf parit/sungai Menaiktaraf parit tanah kepada longkang konkrit ‘U’ untuk mempercepatkan aliran air serta ekonomik kepada parit yang tiada rezab. Membina perangkap sampah Menjaga kualiti air sungai dan mengelakkan aliran air terhalang serta mengelak sampah tersekat pada struktur dalam sungai. Membina penahan tebing Mengukuhkan tebing sungai dan menjadikan tebing lebih selamat.
ANALISIS KEJURUTERAAN PERANCANGAN KESAN Penguatkuasaan pembangunan/ koordinasi bersama Pejabat Tanah / Majlis Perbandaran Memantau segala pembangunan yang di laksanakan yang Memberi kesan mendadak kepada pertambahan air larian permukaan. Mengganti struktur/utiliti lama Menyesuaikan keperluan sungai dengan struktur bagi mengelakkan aliran air terhalang akibat struktur yang tidak sepadan.
5. 0 PRESRIBE 5. 1 PENGESYORAN STRATEGI/ KAEDAH PERLAKSANAAN PENYELESAIAN jps@komuniti KAEDAH PELAKSANAAN Merancang kerja/projek bagi menyelesaikan masalah mengikut keutamaan serta membuat analisis kejuruteraan bagi setiap opsyen. Memaklumkan kepada stakeholder berkaitan berkenaan kerja/projek yang hendak dijalankan Menjalankan kerja/projek yang telah dirancang Membuat rumusan/analisis tentang kerja/projek yang telah dijalankan
STRATEGI PENYELESAIAN KATEGORIKAN KERJA TELAH DI RANCANG KEPADA 3 KATEGORI MENGIKUT JANGKAMASA KERJA DAN KOS YANG DI ANGGARKAN 1 – JANGKA PENDEK 2 – JANGKA SEDERHANA 3 – JANGKA PANJANG 6 bulan 2 tahun 2 Tahun keatas
LANGKAH YANG TELAH DI AMBIL jps@komuniti PENYELESAIAN JANGKA PENDEK Menggali Sub Lembangan Sg Suloh 4 kali setahun kerana merupakan saliran berpasir dan mudah tambus selepas di gali
LANGKAH YANG TELAH DI AMBIL PENYELESAIAN JANGKA PENDEK Menggali semula Lembangan Sungai Suloh. jps@komuniti
LANGKAH YANG TELAH DI AMBIL jps@komuniti PENYELESAIAN JANGKA PENDEK Meninggikan Benteng Lembangan Sg Suloh.
LANGKAH YANG PERLU DILAKSANAKAN jps@komuniti PENYELESAIAN JANGKA PENDEK Membina Automatik Flap Gate di Pt Pasir bersaiz besar 5 kaki bertujuan untok mempercepatkan air dapat keluar dengan banyak apabila air surut. Membina Flap Gate bersaiz 5’ x 20’ di Pt. Baharu untuk mengeluarkan air di luar jangkaan dari lembangan Sg Suloh apabila banjir. PENYELESAIAN JANGKA SEDERHANA Membina Rumah Pump untuk mengeluarkan air dari Kg Sg Suloh apabila hujan lebat dan bertembung air pasang. Dapat membantu air keluar di sebabkan air pasang semasa menanti air surut.
LANGKAH YANG PERLU DILAKSANAKAN jps@komuniti PENYELESAIAN JANGKA PANJANG Menaiktaraf Struktur Lintasan Box Culvert 8’ x 3 Baris kepada Lintasan MTB Menaiktaraf Structure Lintasan Konkrit Sandstrap JPS di Tukar Kepada 40 kaki
LANGKAH YANG PERLU DILAKSANAKAN jps@komuniti PENYELESAIAN JANGKA PANJANG Membina Pintu Air Pasang Surut di kuala Lembangan Sg Suloh. Ia dapat mengawal pertembungan hujan lebat dengan air pasang. Pembesaran Sub Lembangan Sg Suloh sepanjang 800 meter di jajaran terdapat rumah dengan longkang konkrit dengan mengambil rizab. Sepanjang Sub Lembangan Sg Suloh 2 km di buat Pengambilan Balik Tanah
JANGKA SEDERHANA KERJA YANG DI LAKSANA KAN DALAM TEMPOH 6 HINGGA 24 BULAN Bil. Tindakan Anggaran Kos (RM) 1 Kerja membina Flap Gate dua baris bersaiz 1. 5 m x 10 m 100, 000. 00 2 Membina box culvert di hulu Pt. Baru bersaiz 1. 5 m x 8 m 60, 000. 00 3 Membaiki tebing runtuh dengan batu dalam sangkar di Lembangan Sg. Suloh 30, 000. 00 JUMLAH 190, 000. 00 jps@komuniti
JANGKA PANJANG KERJA YANG MEMERLUKAN PERANCANGAN, jps@komuniti PENGUMPULAN DATA DAN ANALISA YANG KOMPLEKS ( 2 TAHUN KEATAS ) Bil. Tindakan Anggaran Kos (RM) 1 Proses pengambilan balik tanah dan pewartaan rezab sub lembangan Sg Suloh bagi tujuan menaiktaraf sungai pada masa akan datang (sub lembangan Sg. Suloh : lebar 10 meter dan sepanjang 2 km) 4 juta 2 Kerja-kerja membina pintu air (TCG) di kuala lembangan Sg. Suloh 3 Kerja-kerja menaiktaraf lembangan Sg Suloh sepanjang 800 meter ke longkang konkrit di (bersebelahan dengan kawasan kediaman yang tiada rezab) 800, 000. 00 4 Menaiktaraf lintasan JKR box culvert kepada MTB di jalan raya JKR (simpang Sg. Suloh ke Sg. Ayam) 200, 000. 00 5 Kerja-kerja melebarkan MTB di Sg. Suloh 200, 000. 00 JUMLAH 3. 5 juta 8. 7 juta

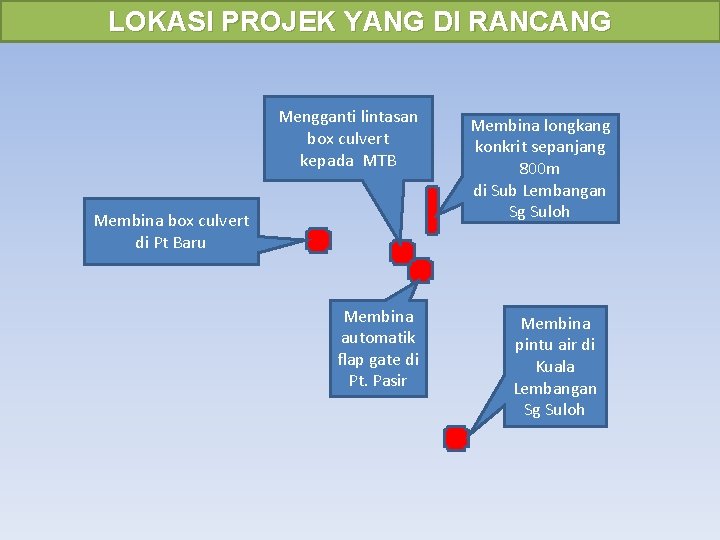

LOKASI PROJEK YANG DI RANCANG Mengganti lintasan box culvert kepada MTB Membina box culvert di Pt Baru Membina automatik flap gate di Pt. Pasir Membina longkang konkrit sepanjang 800 m di Sub Lembangan Sg Suloh Membina pintu air di Kuala Lembangan Sg Suloh
ANALISA KE UTAMAAN TINDAKAN PENYELESAIAN jps@komuniti Bil. Pemerhatian/Analisis Cadangan Penyelesaian Keutamaan 1 Banjir di Kg Sungai Suloh di sebabkan oleh outlet yang bersaiz kecil mudah tersumbat akibat sampah dan tidak berkeupayaan menampong air yang banyak bila hujan Kajian oleh JPS 1 2 Banjir ketika paras air tinggi dai Lembangan Sungai Suloh tiada Pintu Air menghalang air pasang Kajian oleh JPS 1 3 Penternakan ikan membuang air yang kotor pada waktu-waktu tertentu dan pembangunan atau projek yg di jalankan Pemantauan dan penguatkuasaan oleh JAS 2 4 Pembetung JKR perlu dinaiktaraf, tukar kepada lintasan MTB 5 Kelodak dan pasir di lembangan Sg Suloh dan sub lembangan Sg Suloh mencetekkan dasar Pengorekan JPS 1 6 Rizab sungai tidak diselenggara dan semak Penyelenggaraan, aktiviti komuniti (gotong-royong) 3 1
KERJA-KERJA PENGGALIAN SUB LEMBANAGAN SG SULOH KEBERKESANAN • Penggalian dan mengeluar tanah berpasir Sub Lembangan Sg Suloh Ulu telah menambah kapasiti sungai untuk menerima air larian permukaan apabila hujan lebat. ( HANYA PENGGALIAN DILAKSANAKAN YANG MEMPUNYAI RIZAB JPS ) • Air dapat mengalir dengan lancar dan cepat tanpa mengalami banjir di bahagian hulu. IMPAK • Kawasan sekitar lembangan terutama kawasan penempatan dapat mengurangkan ketinggian air banjir • Jalan raya tidak lagi terputus hubungan apabila hujan lebat. RUMUSAN • Projek ini berjaya mengurangkan atau masalah banjir di jika di banding pada sebelum ini.

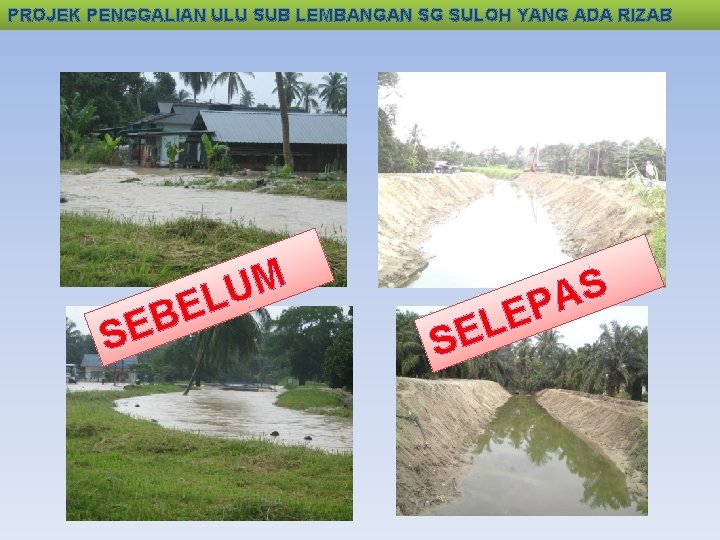

PROJEK PENGGALIAN ULU SUB LEMBANGAN SG SULOH YANG ADA RIZAB B E S M U EL SE S A P E L
KERJA-KERJA PEMBERSIHAN DI STRUCTURE BOCX CULVERT SEBELUM SELEPAS
SEKIAN TERIMA KASIH HJ MOKTAR B A. RAHIM Jurutera Daerah Jabatan Pengairan Dan Saliran Batu Pahat, Johor
