SUB 1 SG TERAP SG MUAR DAERAH MUAR
SUB 1 : SG TERAP @ SG MUAR • DAERAH : MUAR • LAPORAN KEMAJUAN DAN STATUS PELAKSANAAN DEEP • STATUS SEHINGGA: DISEMBER 2014
SUB 1 : SG TERAP @ SG MUAR DESCRIBE
SUB LEMBANGAN PERTAMA YANG DIPILIH IALAH SG TERAP • Keluasan Kaw. : 46 Km 2 • Panjang sungai : 6. 9 Km • Luas Kawasan banjir : 1. 0 Km 2 • Bilangan kampung : 33 Kg KAWASAN PERINDUSTRIAN BUKIT PASIR • Stesen Telemetrik : -0 • Aras air : 0 KILANG LEE RUBBER SEK. KEB. SUNGAI RAYA SEK. KEB. SRI BUKIT PASIR KG. PARIT WAHID PUSAT PEMINDAHAN TAMAN BAKRI KAMPUNG BANJIR KILANG INDUSTRI NURSERY PROJEK JPS NURSERY TEBING RUNTUH JETI PENCEMARAN PEMBERSIHAN SG TERAP KAWASAN PERINDUSTRIAN PT. HULU NAIKTARAF PARIT BATU NAMPAK, BAKRI • Kampung : • Pt. Seri Tanjung • Pt. Muhammad • Pt Hj Zain darat • Sg. Pt Hj Noor • Pt Raja Sari • Pt. Berkam • Pt. mahmood • Pt. Taib • Pt. Masjid • Pt. Saga • Pt. Hj Kassan • Pt. Hj Osman • Pt. Hj Bakar • Pt. Tanjung • Pt. Bohari

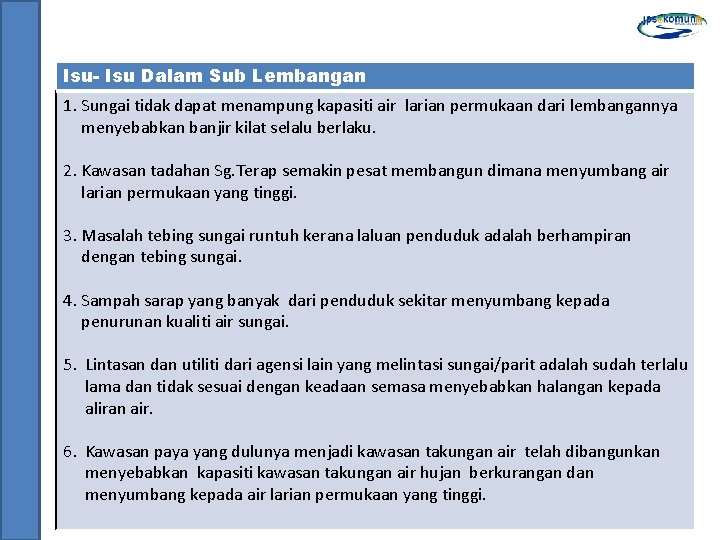

Isu- Isu Dalam Sub Lembangan 1. Sungai tidak dapat menampung kapasiti air larian permukaan dari lembangannya menyebabkan banjir kilat selalu berlaku. 2. Kawasan tadahan Sg. Terap semakin pesat membangun dimana menyumbang air larian permukaan yang tinggi. 3. Masalah tebing sungai runtuh kerana laluan penduduk adalah berhampiran dengan tebing sungai. 4. Sampah sarap yang banyak dari penduduk sekitar menyumbang kepada penurunan kualiti air sungai. 5. Lintasan dan utiliti dari agensi lain yang melintasi sungai/parit adalah sudah terlalu lama dan tidak sesuai dengan keadaan semasa menyebabkan halangan kepada aliran air. 6. Kawasan paya yang dulunya menjadi kawasan takungan air telah dibangunkan menyebabkan kapasiti kawasan takungan air hujan berkurangan dan menyumbang kepada air larian permukaan yang tinggi.
Cabaran dan Kekangan 1. Terdapat struktur-struktur yang diluar bidang tanggungjawab JPS yang menjadi halangan dalam proses menaiktaraf sistem saliran di sesuatu kawasan. 2. Pembangunan tanah yang kurang terancang memberi kesukaran kepada JPS dalam menaiktaraf sistem saliran yang sedia ada. 3. Kos manaiktaraf sistem saliran yang terlalu tinggi oleh kerana kawasan yang bernilai tinggi. 4. Masalah mentaliti masyarakat setempat terutama dalam isu pembuangan sampah sarap yangmenyumbang kepada masalah kualiti air sungai. 5. Peruntukan yang terhad dalam menaiktaraf sistem yang sedia ada bagi memenuhi keperluan semasa. 6. Pembangunan industri dan ‘nursery’ yang sedang pesat. 7. Lembangan Sg. Terap dipengaruhi pasang surut air Sg. Muar.
Isu Keterangan Banjir Masalah banjir kilat yang sering berlaku di kawasan sekitar lembangan Sg. terap Sungai dan Koridor Pencerobohan rezab sungai. Masalah tebing runtuh. Pantai Tidak berkaitan Sumber Air dan Alam Sekitar Kualiti air yang tidak memuaskan kerana sungai dipenuhi dengan sampah sarap Saliran Bandar Tidak berkaitan Ramalan dan Amaran bagi Banjir dan Kemarau Tidak berkaitan Pengairan dan Saliran Pertanian Tidak berkaitan SIAPA YANG MERASAI IMPAK a) Perkampungan, penempatan, sekolah dan bangunan perniagaan b) Jalan raya dan jalan kampung c) Pertanian

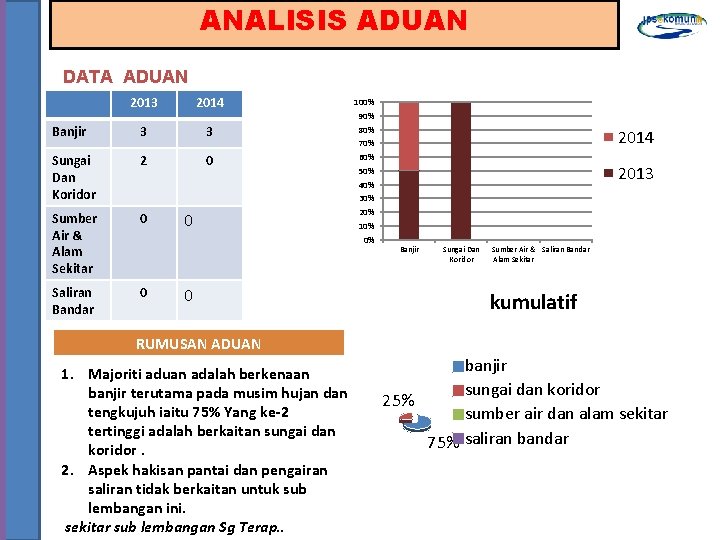

ANALISIS ADUAN DATA ADUAN 2013 2014 100% Banjir 3 3 80% Sungai Dan Koridor 2 0 60% Sumber Air & Alam Sekitar 0 Saliran Bandar 0 90% 2014 70% 2013 50% 40% 30% 0 20% 10% 0% 0 Banjir Sungai Dan Koridor Sumber Air & Saliran Bandar Alam Sekitar kumulatif RUMUSAN ADUAN 1. Majoriti aduan adalah berkenaan banjir terutama pada musim hujan dan tengkujuh iaitu 75% Yang ke-2 tertinggi adalah berkaitan sungai dan koridor. 2. Aspek hakisan pantai dan pengairan saliran tidak berkaitan untuk sub lembangan ini. sekitar sub lembangan Sg Terap. . banjir sungai dan koridor 25% sumber air dan alam sekitar 75% saliran bandar
ISU DAN MASALAH 1. 2. Banjir i. Masalah banjir kilat di lembangan Sg. Terap terutama di kawasan Kg. Parit Zin, Kg. Parit Nor, Kg. Pt. Borham, Kg. Pt. Wahid, Kg. Pt. Mohamad dan Sg. Abong, kerana Sg. Terap tidak dapat menampung kapasiti air larian permukaan yang tinggi. ii. Masalah banjir akan berlaku apabila hujan lebat dan musim tengkujuh terutama pada bulan November hingga Februari. Tanah Runtuh i. Tebing sungai runtuh terutama apabila selepas musim hujan, ini kerana laluan penduduk setempat bersebelahan dengan sungai dan kepadatan penempatan di kawasan sekitar sungai. ii. Aliran air yang laju apabila musim hujan lebat. iii. Masalah ini ketara apabila selepas hujan lebat dan juga di kawasan pekebun kerana laluan diguna sama oleh kenderaan berat.
3. 4. 5. Sampah Sarap i. Pembuangan sampah sarap ke dalam sungai menjejaskan kualiti air sungai. ii. Pencemaran sungai adalah masalah yang sering berlaku dari masa ke semasa dan semakin meningkat mengikut pertumbuhan ekonomi dan pembangunan di sesuatu kawasan. Pembangunan Pesat Dan Tidak Terancang i. Kawasan tadahan yang pesat membangun menyumbang kepada pertambahan air larian permukaan. ii. Pembangunan di kawasan paya mengurangkan kapasiti kawasan takungan air hujan. Struktur Dan Utiliti Agensi Luar i. Kebanyakan struktur/utiliti milik agensi luar sudah tidak memenuhi keperluan semasa dan ia menjadikan sistem saliran sedia ada kurang efisien. Contoh ; Pembetung & jambatan/lintasan.
LOKASI YANG SERING BERLAKU BANJIR Sg. Terap Aliran air permukaaan Parit Kawasan banjir
SUB 1 : SG TERAP @ SG MUAR EXPLAIN
MASALAH UTAMA - BANJIR Bagaimana Masalah Bermula? ? Ø Masalah banjir akan berlaku apabila Sg. Terap tidak dapat menerima air larian permukaan melebihi kapasitinya terutama hujan lebat dan musim tengkujuh dan disertai pasang surut Sg. Muar. Ø Air larian yang diterima majoriti dari kawasan pesat membangun dan mempunyai penempatan yang padat iaitu di Bakri, Sg. Abong dan Bukit Pasir dimana pertambahan air larian yang tinggi dan mendadak menyebabkan berlaku banjir kilat.
PIHAK BERKEPENTINGAN Bil Stakeholder Peranan 1 Penduduk Setempat Mangsa Banjir 2 MPM PBT Bertanggungjawab 3 JKR Jalanraya dan parit 4 JAS 5 TNB 6 SAJ Catatan Maklumbalas Perlu selaras aktiviti Nasihat teknikal Pantau pencemaran dan Penguatkuasa alam sekitar pembuangan sampah Utiliti merentasi parit dan Perlu dimaklumkan jika ada jalan kerja berkaitan
SUB 1 : SG CHODAN @ SG MUAR EVALUATE
Kajian 1. KAJIAN PELAN INDUK SALIRAN BANDAR MUAR. - UNIT PENYELIDIKAN DAN PERUNDINGAN UTM 2. KAJIAN PELAN INDUK LEMBANGAN SUNGAI MUAR. - IKTISAS ENGINEERING 3. RANCANGAN TEBATAN BANJIR SUNGAI MUAR. - HSS INTERGRATED SDN BHD 4. RANCANGAN TEMPATAN DAERAH MUAR 20022015 - PERANCANG BANDAR DAN DESA 5. KONSEP DAN STRATEGI PEMBANGUNAN DAERAH MUAR 2002 -2015 - PERANCANG BANDAR DAN DESA Maklumat GIS 1. Peta topo 1: 50, 000 (digital) 2. Peta Daerah Muar 3. Peta lembangan –lembangan sungai utama dalam Daerah Muar 4. Peta Sub-Lembangan sungai 5. Peta kawasan banjir Maklumat Tambahan 1. Pembentung dibina oleh pemaju (MDS) 2. Sebahagian parit utama dibina oleh JPS mengikut sebagaimana disyorkan dalam Kajian Induk Saliran Bandar Segamat. Rumusan 1. Hujan yang lebat dan pasang surut Sg. Muar boleh menyebabkan kawasan lembangan Sg. Terap banjir kerana kapasiti sungai yang tidak dapat menampung air larian permukaan yang majoritinya dari kawasan Bukit Bakri, Sg. Abong dan Bukit Pasir. 2. Kawasan pembangunan yang pesat dan penempatan yang padat menjadi salah satu punca sungai tidak dapat menampung pertambahan kapasiti air larian permukaan yang tinggi dan mendadak. .
ANALISA KEUTAMAAN OPSYEN PENYELESAIAN Bil Opsyen Penyelesaian Cadangan Agensi Terlibat 1 Mendalamkan dan melebarkan Sg. Terap JPS 2 Menaiktaraf dan menyelenggara parit-parit yang mengalirkan air ke Sg. Terap dengan lebih kerap JPS 3 Menggantikan struktur yang sudah tidak sesuai kepada struktur yang lebih sesuai dengan keperluan semasa. 4 Mengadakan pemantauan berkala dan lebih kerap bagi mengelakkan isu sampah sarap yang menjejaskan kualiti air. 5 Melakukan perancangan yang teliti dan berjangka panjang terhadap pembangunan di sesuatu kawasan bagi mengelakkan pembangunan yang tidak terancang. 6 Penguatkuasaan undang-undang terhadap pembangunan di kawasan takungan air. MPM/JPS/JKR JAS Perancang Bandar Dan Desa, PBT Pejabat Tanah
SUB 1 : SG. TERAP @ SG MUAR PRESCRIBE
JANGKA PENDEK – Kerja yang boleh di laksanakan segera & mempunyai impak serta merta Bil Tindakan 1 GALI & BERSIHKAN SEMULA KUALA SG. TERAP, BERSIH SERTA BUANG TUMBUHAN DI TEBING SG. TERAP DAN PT. RAMBAI DI KAWASAN SALIRAN MUAR, JOHOR 2 BAIKI & MENYELENGGARA JLN. LADANG SERTA KERJA-KERJA YANG BERKAITAN DI MUKIM SUNGAI TERAP, MUAR, JOHOR BAIKI & NAIKTARAF PEMBETONG DI PT. JALAN KAMPUNG TENGAH SERTA KERJA-KERJA YANG BERKAITAN DI KAWASAN SALIRAN MUAR, JOHOR GALI & DALAMKAN SEMULA MENGGUNAKAN JENTERA DI PT KELILING SG ABONG (8560 M) SERTA KERJA-KERJA YG BERKAITAN DI KAWASAN SALIRAN MUAR, JOHOR GALI & DALAMKAN SEMULA MENGGUNAKAN JENTERA DI SG TERAP (6900 M) SERTA KERJA YANG BERKAITAN DI KAWASAN SALIRAN MUAR MENGGALI DAN MENDALAMKAN SEMULA PT BUKIT TAMPOI/BKT BATU, KWS SALIRAN MUAR 3 4 5. 6. 7. MENGGALI DAN MENDALAMKAN SEMULA PT LANJUT/PT MESJID KWS SALIRAN MUAR Anggaran Kos (RM) Jadual Status Mula Akhir 18, 450. 00 DIS 2013 75, 070. 50 NOV 2013 DIS 2013 48, 500. 00 FEB 2013 MAC 2013 SIAP 80, 106. 00 14. 04. 2014 29. 06. 2014 SIAP 68, 695. 00 14. 04. 2014 15. 06. 2014 SIAP 18, 066. 00 10. 05. 2014 5. 6. 2014 SIAP 19, 810. 00 29. 04. 2014 13. 07. 2014 SIAP
JANGKA PENDEK – Kerja yang boleh di laksanakan segera & mempunyai impak serta merta (samb. . ) Bil 8. 9. Tindakan MENGGALI DAN MENDALAMKAN SEMULA PT JLN JERAM DAN PT JERAM MASJID, KWS SALIRAN MUAR MENGGALI DAN MENDALAMKAN SEMULA PT TUBI DAN PT ZAIN ULU Anggaran Kos (RM) Jadual Status Mula Akhir 19, 400. 00 3. 6. 2014 17. 06. 2014 Siap 19, 250. 00 2. 6. 2 o 14 21. 06. 2 o 14 Siap 10. MENGGALI DAN MENDALAMKAN SEMULA PT NOR DAN PT MESJID 19, 788. 00 27. 5. 2 o 14 22. 06. 2014 Siap 11. MENGGALI DAN MENDALAMKAN SEMULA PT ZAIN KWSN SALIRAN MUAR 19, 500. 00 11. 06. 2014 20. 06. 2014 Siap 12. MENGGALI DAN MENDALAMKAN SEMULA PT NAIB KADIR, KWSN SALIRAN MUAR 19, 200. 00 11. 06. 2014 20. 08. 2014 siap 13. MENGGALI DAN MENDALAMKAN SEMULA PT MOHAMAD, PT PETRI/PT KELING 19, 160. 00 21. 07. 2 o 14 1. 8. 2 o 14 Siap 14. MENGGALI DAN MENDALAMKAN SEMULA PT RAJA SARI DAN HJ TAIB 19, 920. 00 11. 06. 2 o 14 17. 07. 2014 Siap 15. MENGGALI DAN MENDALAMKAN SEMULA PT BORHAM DAN PT WAHID 19, 700. 00 11. 06. 2 o 14 17. 07. 2 o 14 Siap 16. MENGGALI DAN MENDALAMKAN SEMULA PT RAMI 20, 000. 00 1. 12. 14 10. 12. 14 SIAP
JANGKA PANJANG – Kerja yang memerlukan perancangan, pengumpulan data dan analisis yang kompleks ( >2 tahun) Bil Tindakan 1 RTB Sungai Terap 2 KERJA-KERJA MENAIKTARAF SISTEM PERPARITAN DAN KERJA-KERJA YANG BERKAITAN DI PARIT JERAM TEPI, SG TERAP, MUKIM BAKRI, MUAR JOHOR Anggaran Kos (RM) Status 13 Juta Dalam perancangan Jabatan 420, 000. 00 Siap
SEKIAN, TERIMA KASIH
