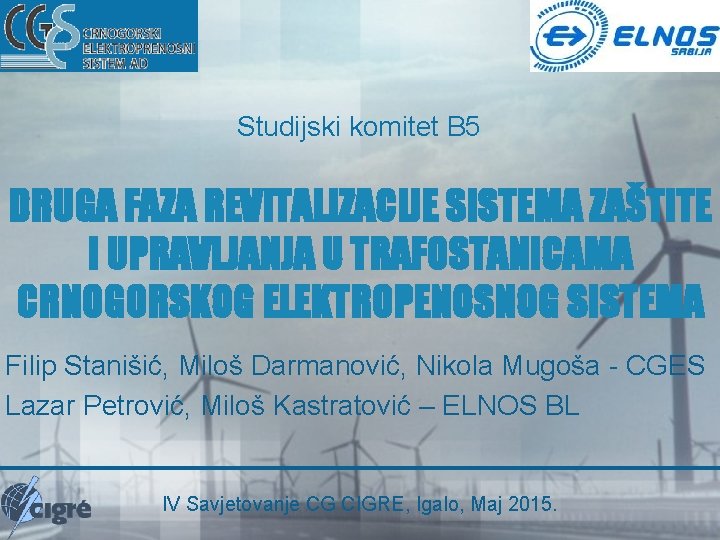

Studijski komitet B 5 DRUGA FAZA REVITALIZACIJE SISTEMA ZAŠTITE I UPRAVLJANJA U TRAFOSTANICAMA CRNOGORSKOG ELEKTROPENOSNOG SISTEMA Filip Stanišić, Miloš Darmanović, Nikola Mugoša - CGES Lazar Petrović, Miloš Kastratović – ELNOS BL IV Savjetovanje CG CIGRE, Igalo, Maj 2015.

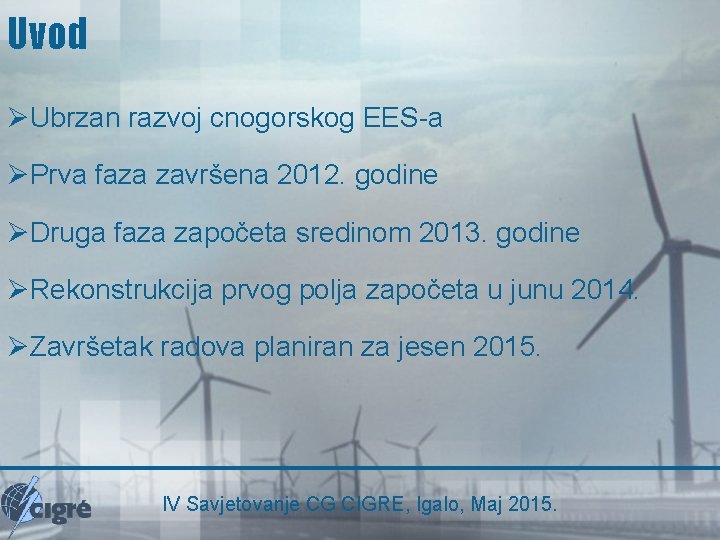

Uvod ØUbrzan razvoj cnogorskog EES-a ØPrva faza završena 2012. godine ØDruga faza započeta sredinom 2013. godine ØRekonstrukcija prvog polja započeta u junu 2014. ØZavršetak radova planiran za jesen 2015. IV Savjetovanje CG CIGRE, Igalo, Maj 2015.
Koncepcija sistema upravljanja Ø Odvojeni ormari zaštite i upravljanja Ø Upravljačka jedinica prikuplja signale i mjerenja iz polja i protokolom IEC 61850 ih šalje ka SCADA-i Ø Osnovu komunikacione infrastrukture čine ethernet switch-evi, optički i ethernet kablovi Ø Dvostruki optički port na Siprotec uređajima omogućava komunikaciju u vezi „prsten“ IV Savjetovanje CG CIGRE, Igalo, Maj 2015.
Princip upravljanja UPRAVLJAČKO MJESTO SREDSTVO UPRAVLJANJA STATUS BLOKADA SCADA Isključivo s uključenim blokadama KOMANDNA TABLA Isključivo s uključenim blokadama UPRAVLJAČKI RELEJ U ORMARU UPRAVLJANJA +S 01 Moguće upravljati i s uključenim i s isključenim blokadama RASKLOPNI APARAT Isključivo s isključenim blokadama KOMANDA RELEJNA KUĆICA DIREKTNO NA APARATU
Koncepcija sistema zaštite TIP POLJA TIP RELEJA VOD 220 k. V i 110 k. V Tip 1 - Relej za uzdužnu diferencijalnu i distantnu zaštitu Relej za prekostrujnu zaštitu Relej jedinice polja za zaštitu sabirnica VOD 220 k. V i 110 k. V Tip 2 - Relej za distantnu zaštitu Relej za prekostrujnu zaštitu Relej jedinice polja za zaštitu sabirnica TRANSFORMATOR 220/110 k. V - Relej za diferencijalnu zaštitu Relej za prekostrujnu zaštitu 220 k. V strane Relej za distantnu zaštitu Relej za prekostrujnu zaštitu 110 k. V strane Relej jedinice polja za zaštitu sabirnica Relej za automatsku regulaciju napona TRANSFORMATOR 110/35 k. V - Relej za diferencijalnu zaštitu Relej za prekostrujnu zaštitu 110 k. V strane Relej za prekostrujnu zaštitu 35 k. V strane Relej za automatsku regulaciju napona SPOJNO POLJE GLAVNOG SISTEMA SABIRNICA - Relej za prekostrujnu zaštitu Relej jedinice polja za zaštitu sabirnica Centralna jedinica za zaštitu sabirnica IV Savjetovanje CG CIGRE, Igalo, Maj 2015.
Zaštita transformatora T 3 220/110/6. 3 k. V 125 MVA i DV Pljevlja 1 110 k. V u TS Pljevlja 2 Ø Nepostojanje sabirnica 110 k. V Ø Zajednički prekidač 110 k. V, SMT i NMT Ø Diferencijalna zaštita transformatora i sopstvene zaštite djeluju na prvu špulu prekidača 110 k. V dok zaštite dalekovoda i rezervne prekostrujne zaštite djeluju na drugu špulu (drugi isključni krug) Ø Jednopolni APU za kvarove u prvoj zoni distantne zaštite dalekovoda IV Savjetovanje CG CIGRE, Igalo, Maj 2015.
Realizacija projekta Ø Finalni radovi u TS Pljevlja 2 Ø U TS Podgorica 2 završeni radovi na 6 od 11 polja Ø U TS Ribarevine završeni radovi na polju DV 110 k. V Mojkovac Ø Radovi u TS Mojkovac završeni u novembru 2014. Ø Nova oprema je kompatibilna sa postojećim sistemima zaštite i upravljanja i nije zahtijevala velike modifikacije Ø Uočeni nedostaci IV Savjetovanje CG CIGRE, Igalo, Maj 2015.
Zaključak Ø Primjetna poboljšanja u radu sistema Ø Doprinos sigurnijem upravljanju viskonaponskom rasklopnom opremom Ø Povećana pouzdanost i selektivnost djelovanja zaštita Ø Detaljna analiza pogonskih događaja Ø Objedinjena dokumentacija Ø Priprema za narednu fazu rekonstrukcije IV Savjetovanje CG CIGRE, Igalo, Maj 2015.
HVALA NA PAŽNJI! IV Savjetovanje CG CIGRE, Igalo, Maj 2015.
