Studentski ogranak IEEE Zagreb Serija popularno-stručnih predavanja Černobil – 20 godina kasnije

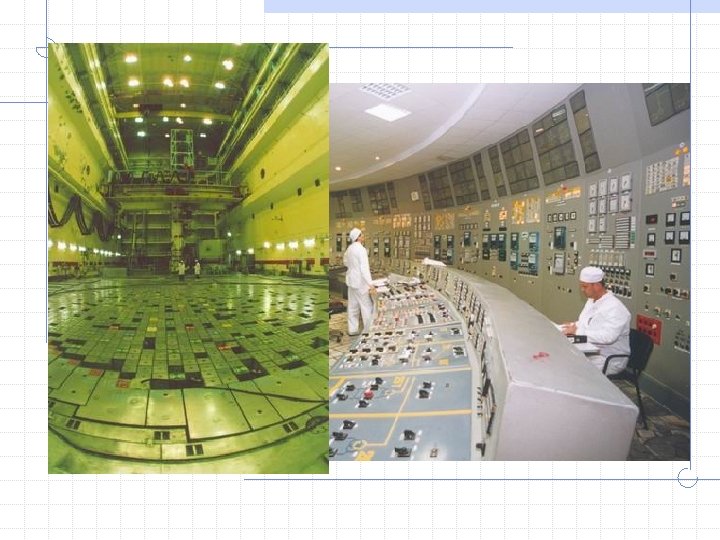

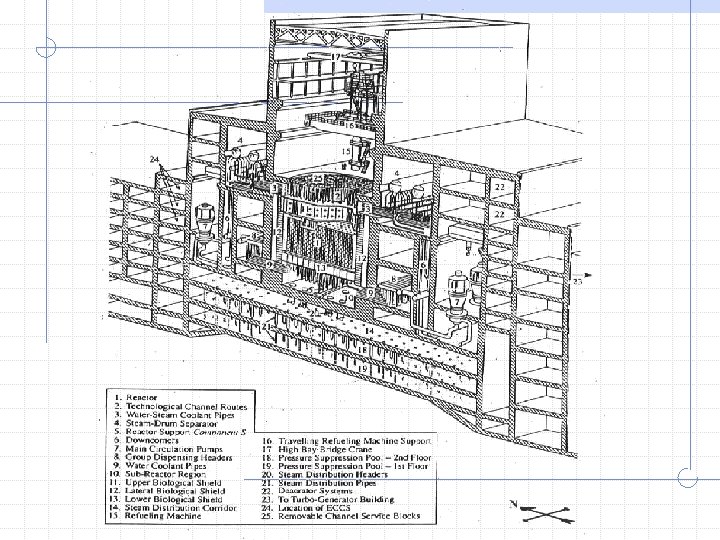

Reaktor u Černobilu • RBMK – 1000 • reaktor boljshoj mochnosti kanalnyi • el. snaga 1000 MW • term. snaga 3200 MW • 4 bloka

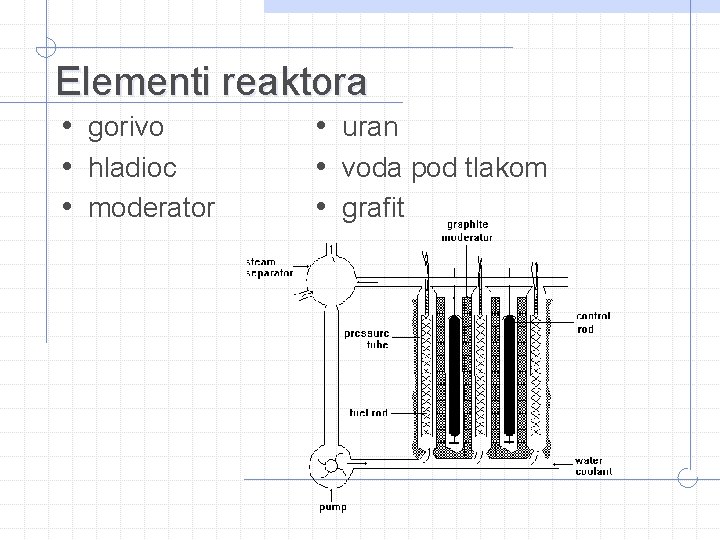

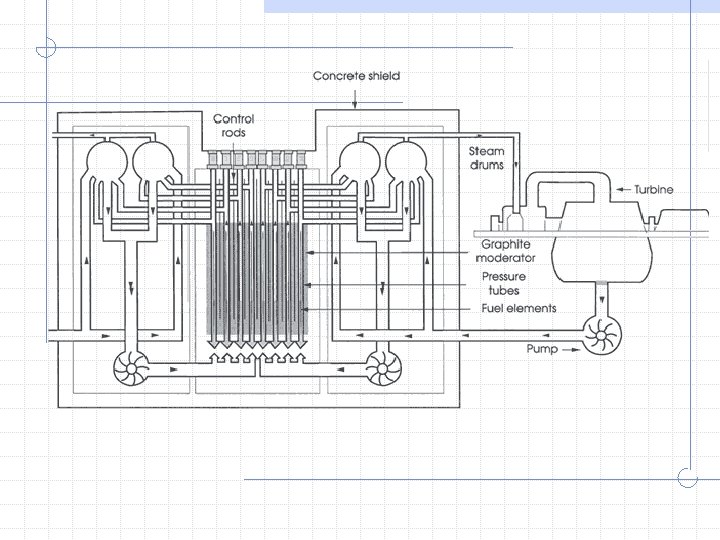

Elementi reaktora • gorivo • hladioc • moderator • uran • voda pod tlakom • grafit

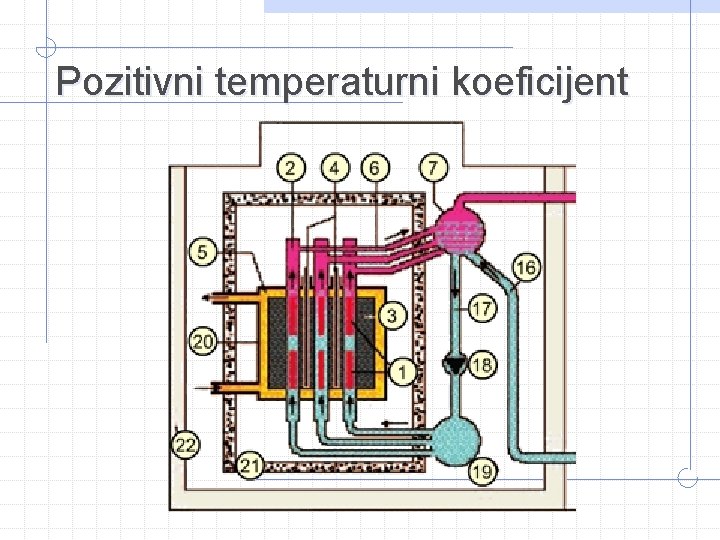

Pozitivni temperaturni koeficijent

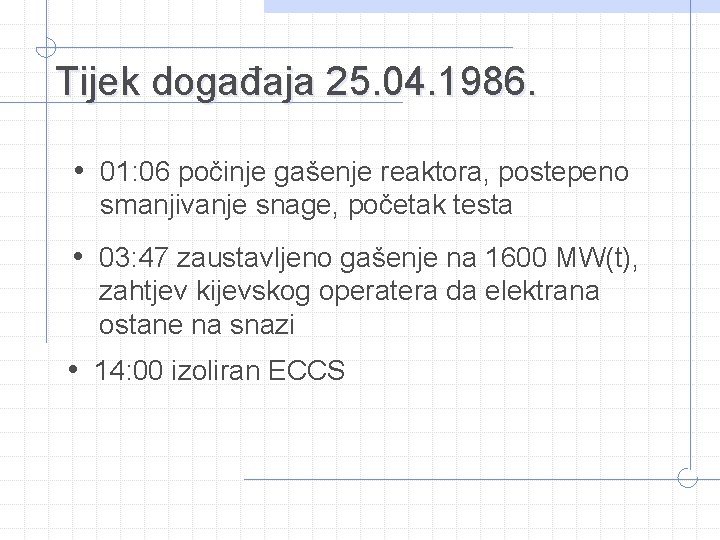

Tijek događaja 25. 04. 1986. • 01: 06 počinje gašenje reaktora, postepeno smanjivanje snage, početak testa • 03: 47 zaustavljeno gašenje na 1600 MW(t), zahtjev kijevskog operatera da elektrana ostane na snazi • 14: 00 izoliran ECCS

Tijek događaja 25. 04. 1986. • 03: 47 zaustavljeno gašenje na 1600 MW(t), zahtjev kijevskog operatera da elektrana ostane na snazi • 14: 00 izoliran ECCS • 23: 10 nastavljeno smanjivanje snage, pad na oko 30 MW(t)

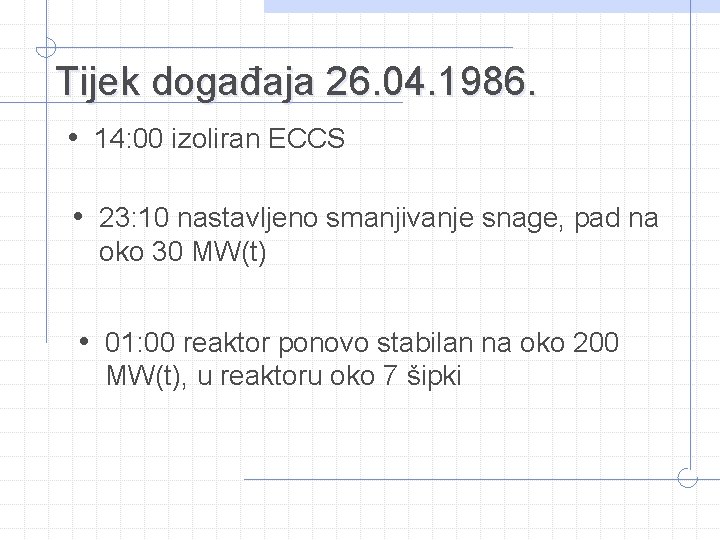

Tijek događaja 26. 04. 1986. • 14: 00 izoliran ECCS • 23: 10 nastavljeno smanjivanje snage, pad na oko 30 MW(t) • 01: 00 reaktor ponovo stabilan na oko 200 MW(t), u reaktoru oko 7 šipki

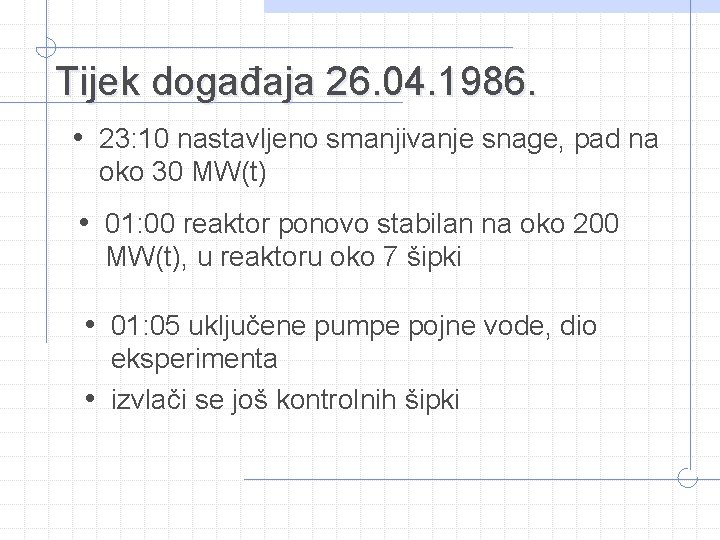

Tijek događaja 26. 04. 1986. • 23: 10 nastavljeno smanjivanje snage, pad na oko 30 MW(t) • 01: 00 reaktor ponovo stabilan na oko 200 MW(t), u reaktoru oko 7 šipki • 01: 05 uključene pumpe pojne vode, dio eksperimenta • izvlači se još kontrolnih šipki

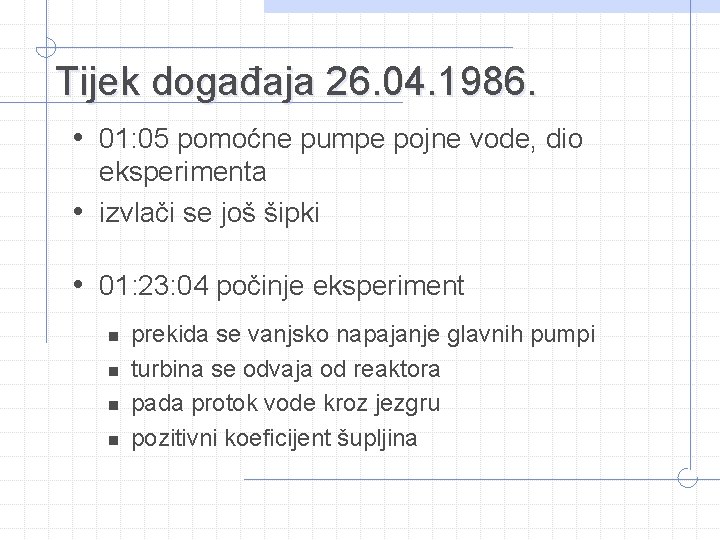

Tijek događaja 26. 04. 1986. • 01: 05 pomoćne pumpe pojne vode, dio eksperimenta • izvlači se još šipki • 01: 23: 04 počinje eksperiment n n prekida se vanjsko napajanje glavnih pumpi turbina se odvaja od reaktora pada protok vode kroz jezgru pozitivni koeficijent šupljina

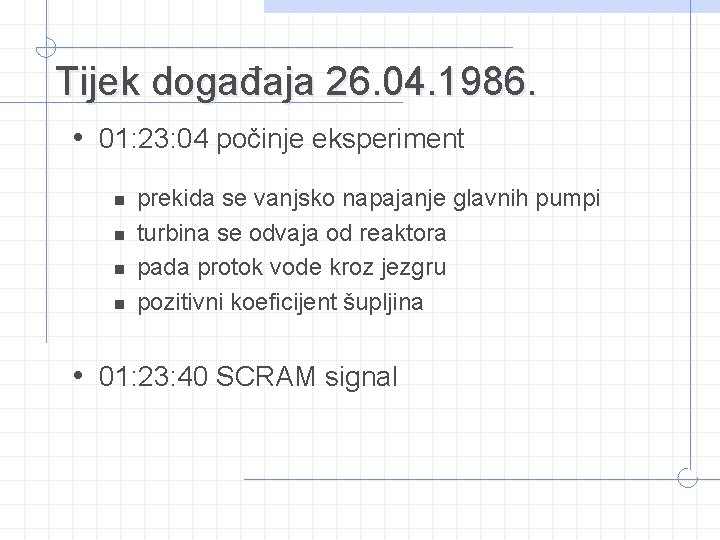

Tijek događaja 26. 04. 1986. • 01: 23: 04 počinje eksperiment n n prekida se vanjsko napajanje glavnih pumpi turbina se odvaja od reaktora pada protok vode kroz jezgru pozitivni koeficijent šupljina • 01: 23: 40 SCRAM signal

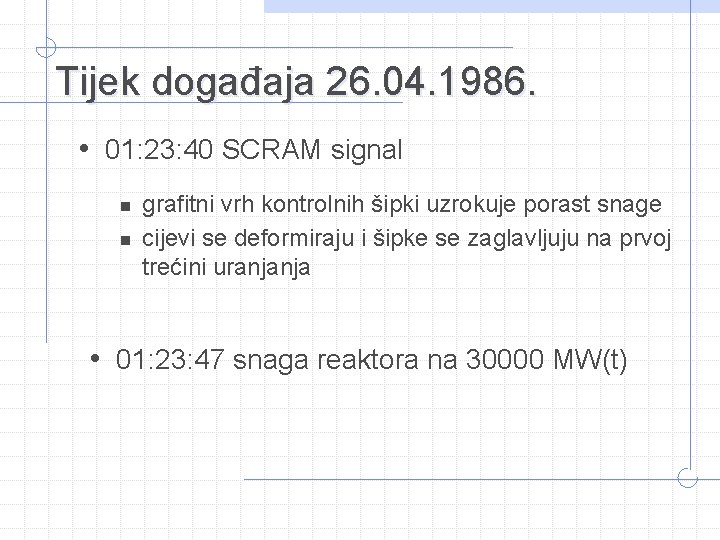

Tijek događaja 26. 04. 1986. • 01: 23: 40 SCRAM signal n n grafitni vrh kontrolnih šipki uzrokuje porast snage cijevi se deformiraju i šipke se zaglavljuju na prvoj trećini uranjanja • 01: 23: 47 snaga reaktora na 30000 MW(t)

Tijek događaja 26. 04. 1986. • 01: 23: 47 snaga reaktora na 30000 MW(t) n n n tlak pare ubrzano raste – prva eksplozija razorena reaktorska zgrada – jezgra izložena atmosferi taljenje gorivih elemenata reakcija goriva i obloge – vodik – druga eksplozija vrući grafit počinje gorjeti u dodiru s kisikom iz atmosfere

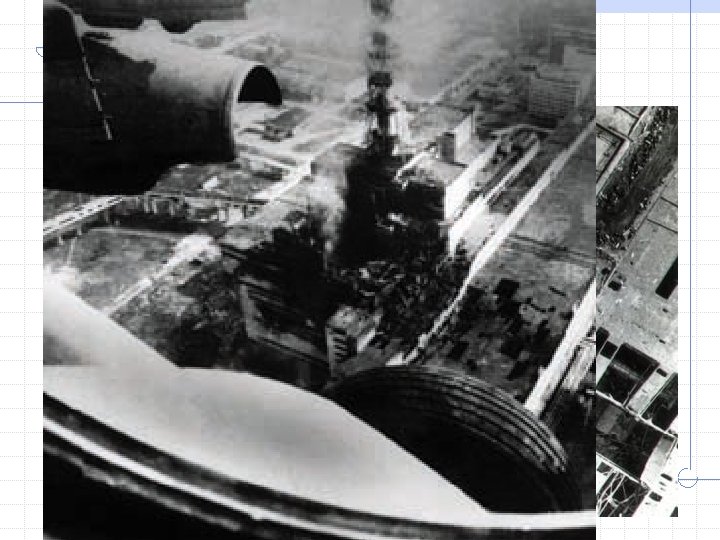

Čija je greška? • vrijeme prve eksplozije: n n 01: 23: 40 – operateri 01: 23: 47 – dizajn kontrolnih šipki

Prva reakcija • vatrogasna postrojba na lokaciji – 14 • do 04: 00 iz Pripyata još oko 250 n gašenje vatri na zgradama do oko 05: 00 • osoblje elektrane n upumpavanje vode u ostatke reaktora

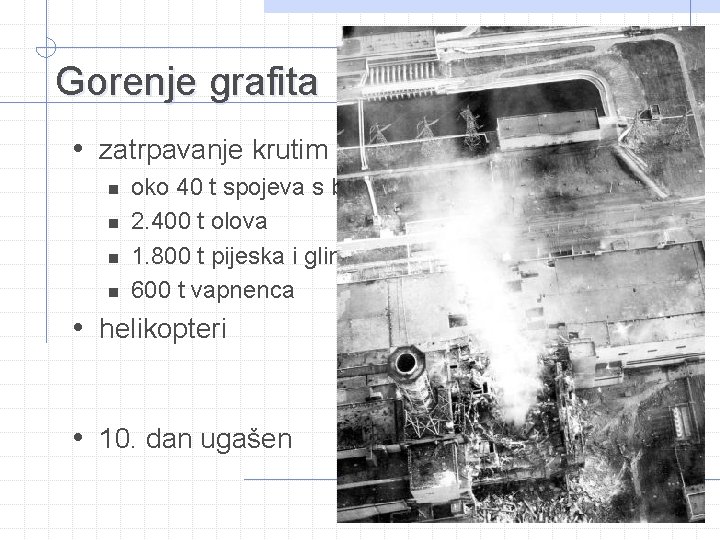

Gorenje grafita • zatrpavanje krutim materijalima n n oko 40 t spojeva s borom 2. 400 t olova 1. 800 t pijeska i gline 600 t vapnenca • helikopteri • 10. dan ugašen

Evakuacija • u nekoliko navrata n Pripyat (3 km); 27. 04 • 30 km radijus n oko 135. 000 evakuiranih

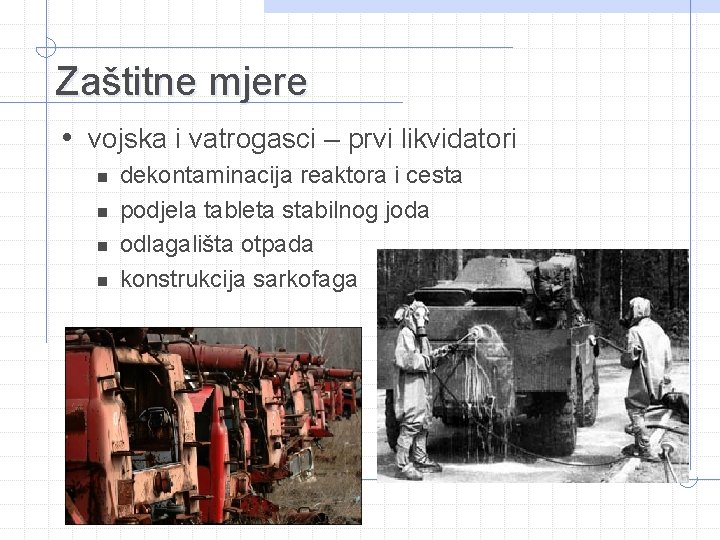

Zaštitne mjere • vojska i vatrogasci – prvi likvidatori n n dekontaminacija reaktora i cesta podjela tableta stabilnog joda odlagališta otpada konstrukcija sarkofaga

Prve ljudske žrtve • kritičan prvi dan: 600 osoba n n n 203 osobe hospitalizirane 134 potvrđene dijagnoze akutne radijacijske bolesti 28 smrtnih slučajeva u prva 4 mjeseca 11 smrtnih slučajeva u sljedećih 11 godina ostali w kožne bolesti w seksualna disfunkcija kod većine w imunodeficijencija
