STS SN Concepts fondamentaux des rseaux Marc Silanus

STS SN Concepts fondamentaux des réseaux Marc Silanus – marc. silanus@ac-aix-marseille. fr Génie Electronique

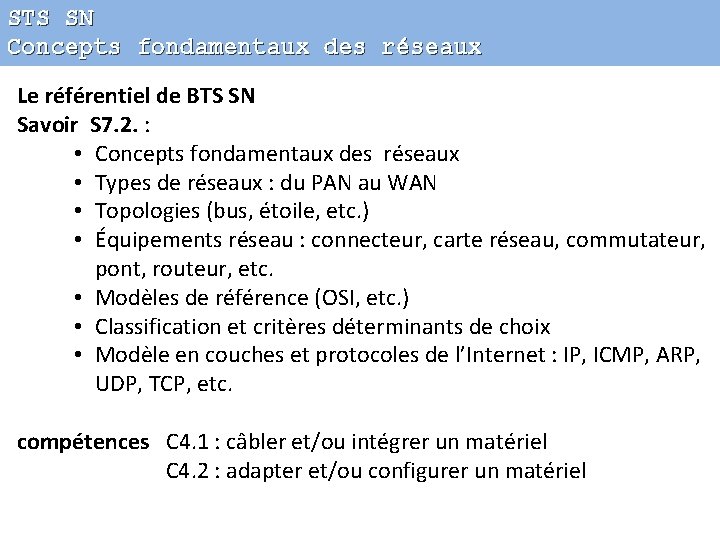

STS SN Concepts fondamentaux des réseaux Le référentiel de BTS SN Savoir S 7.

STS SN Concepts fondamentaux des réseaux 1 - Caractéristiques des réseaux

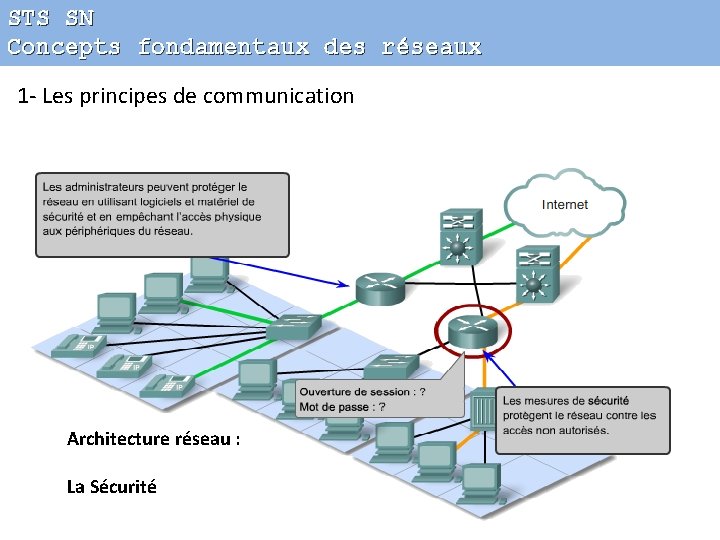

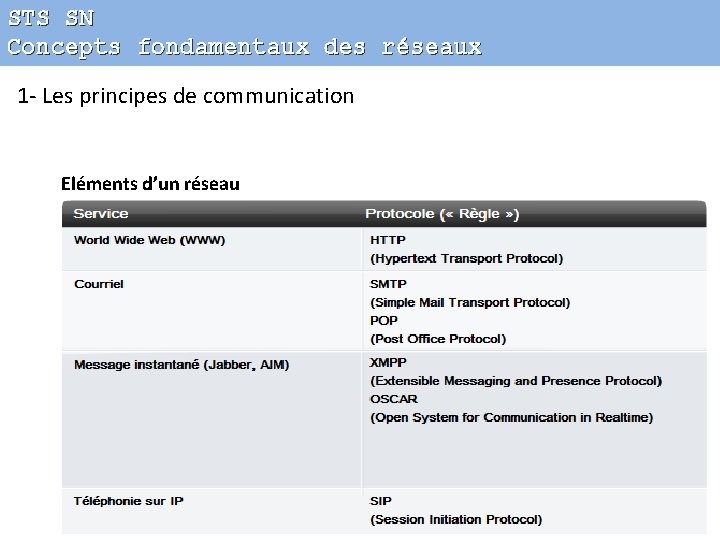

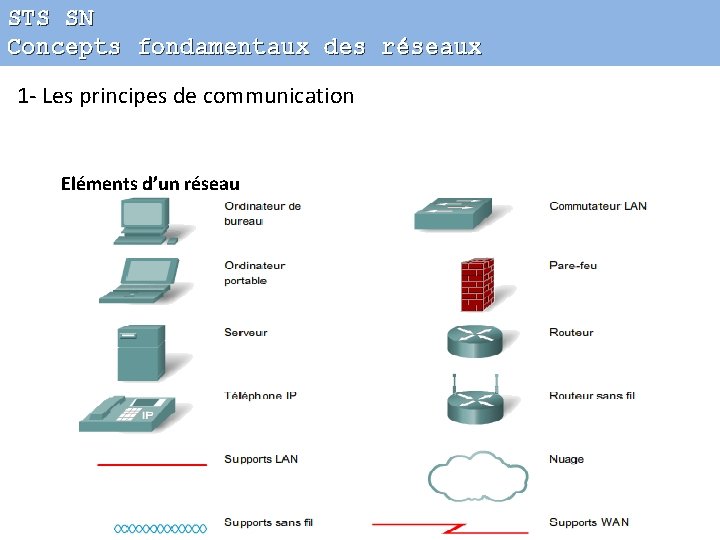

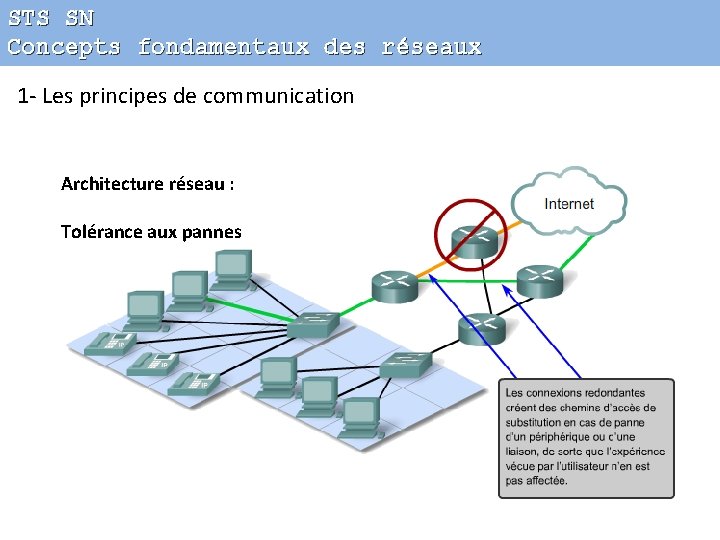

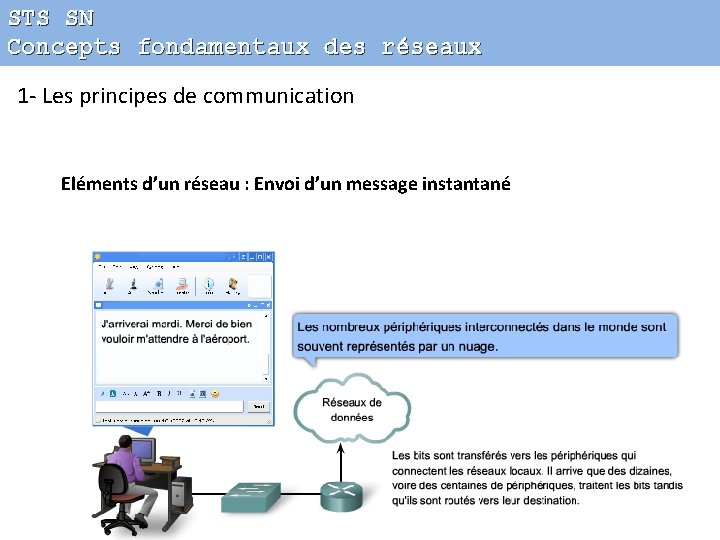

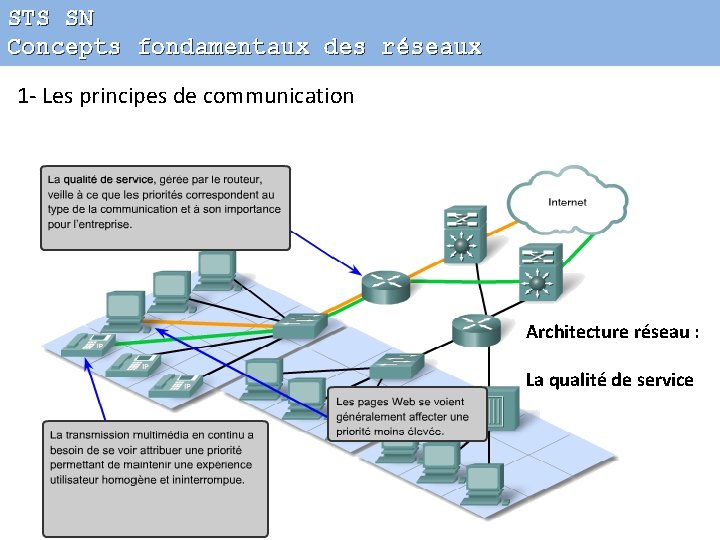

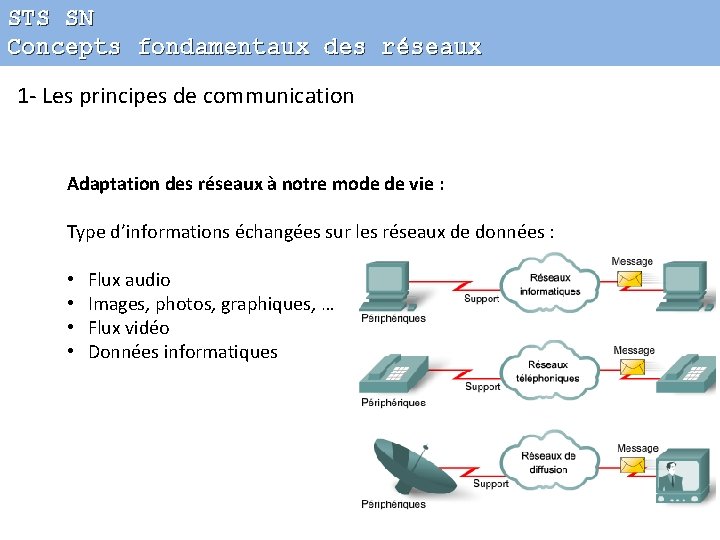

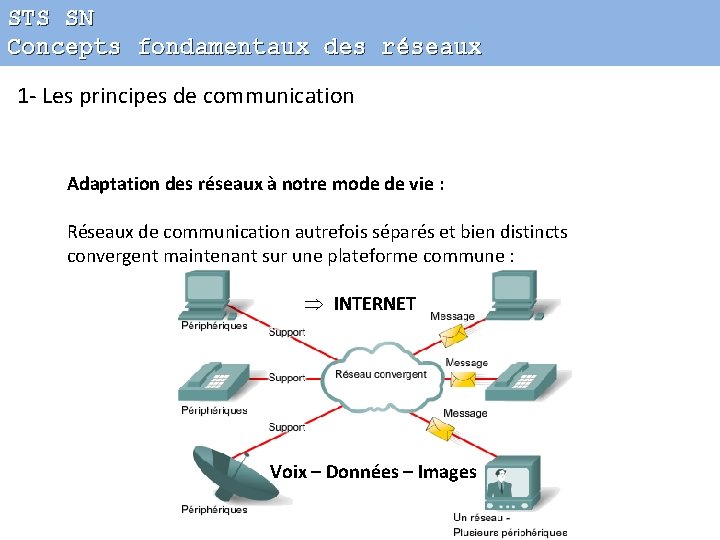

STS SN Concepts fondamentaux des réseaux 1 - Les principes de communication Adaptation des

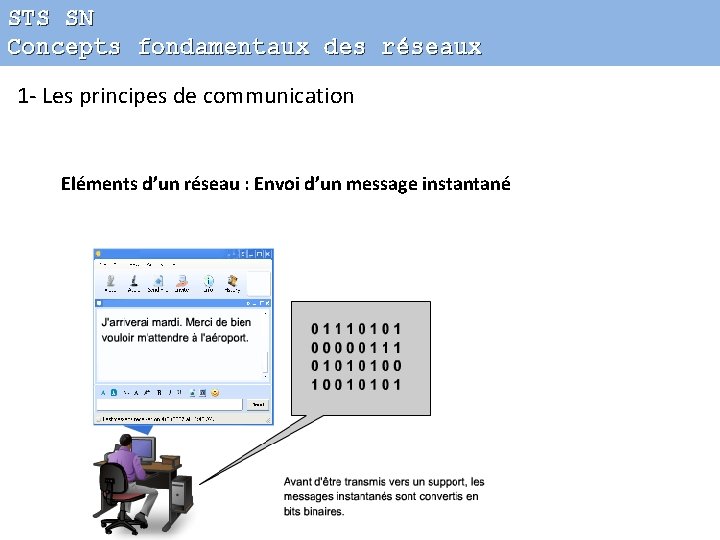

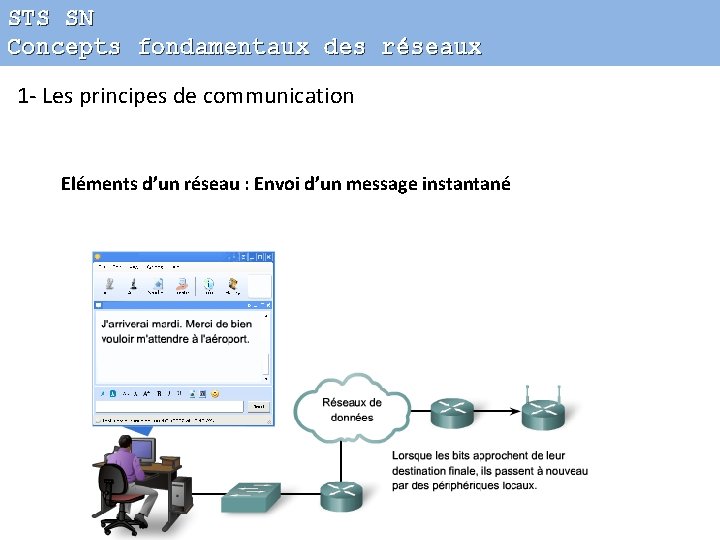

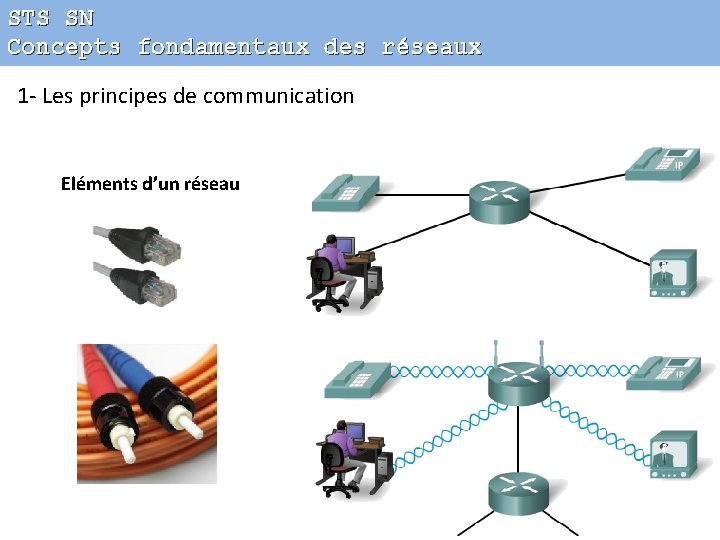

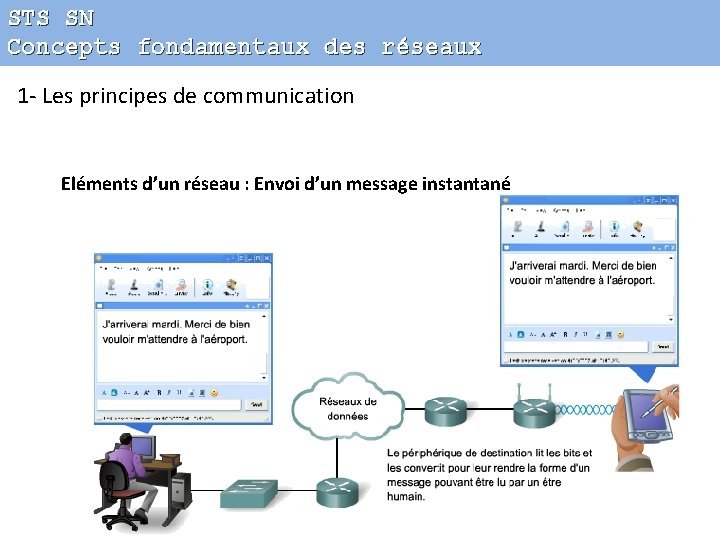

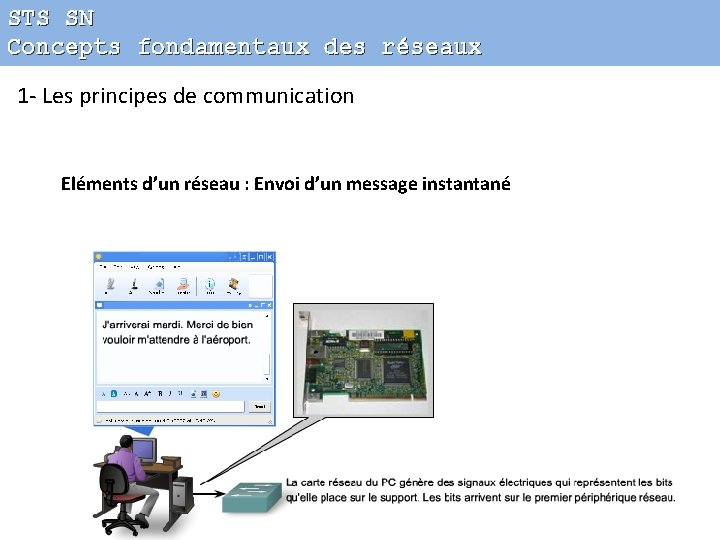

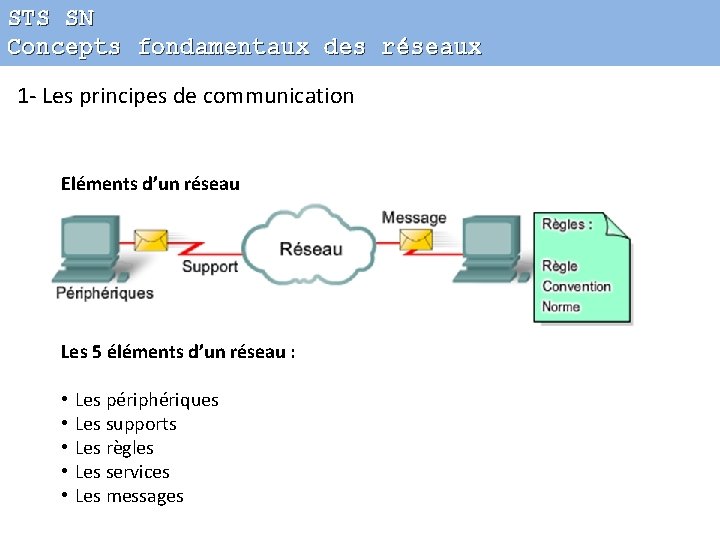

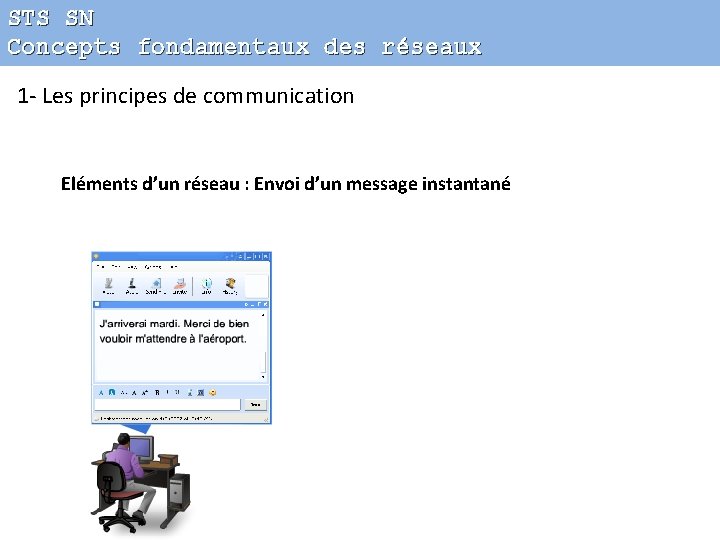

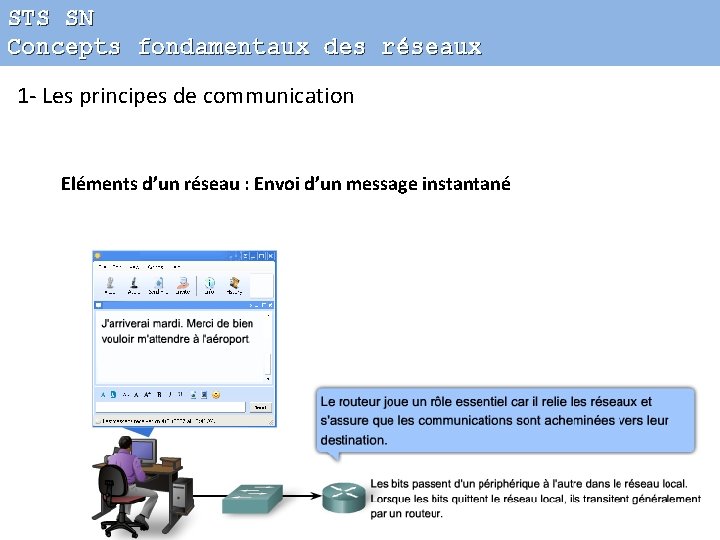

STS SN Concepts fondamentaux des réseaux 1 - Les principes de communication Eléments d’un

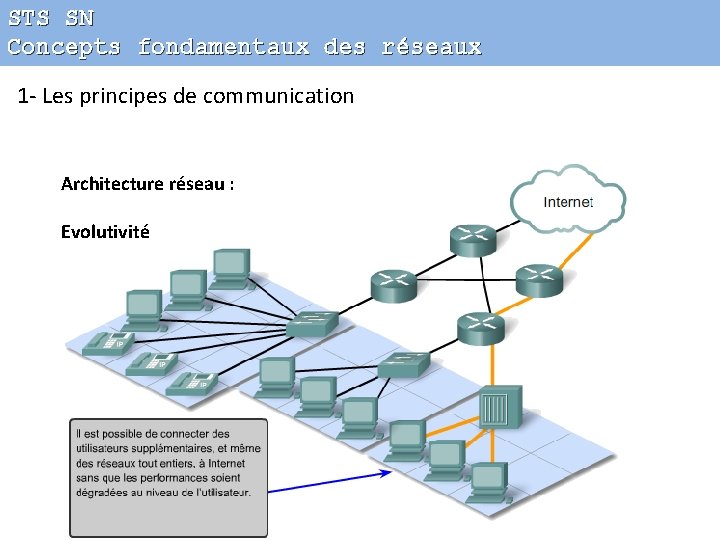

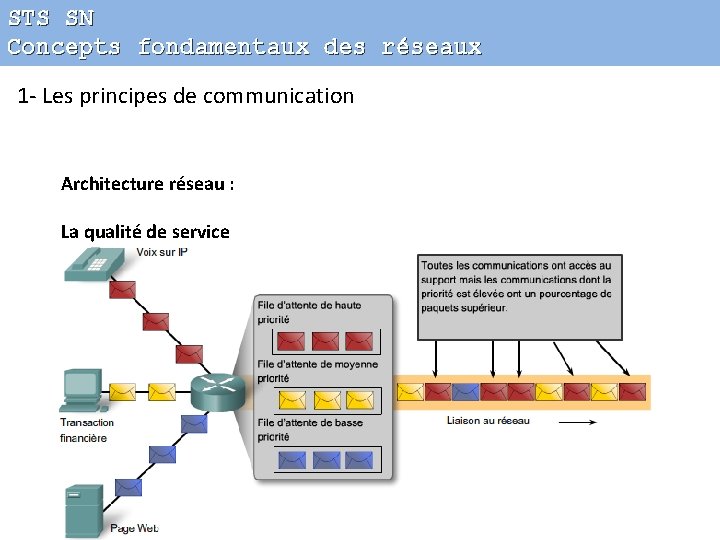

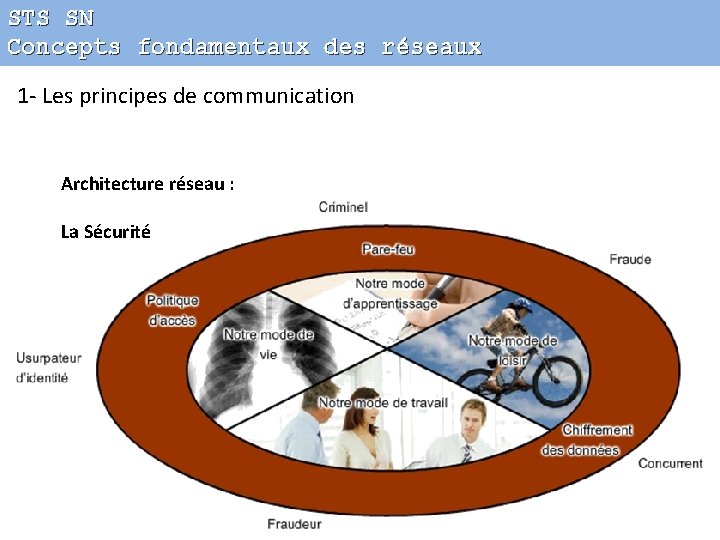

STS SN Concepts fondamentaux des réseaux 1 - Les principes de communication Architecture réseau

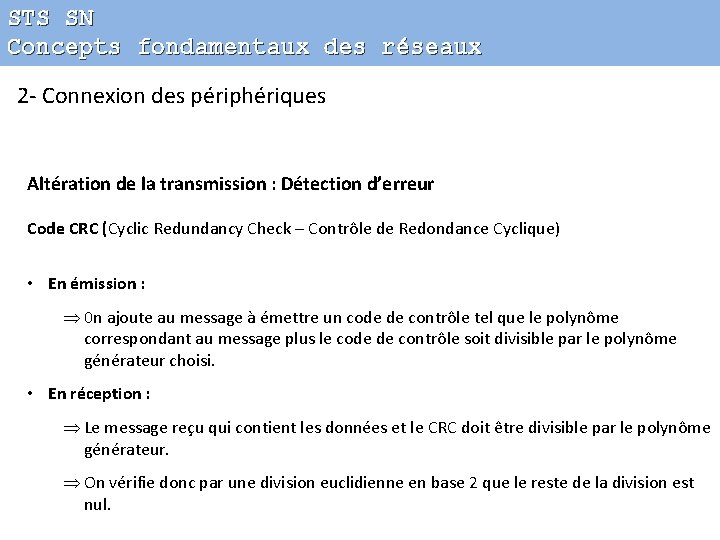

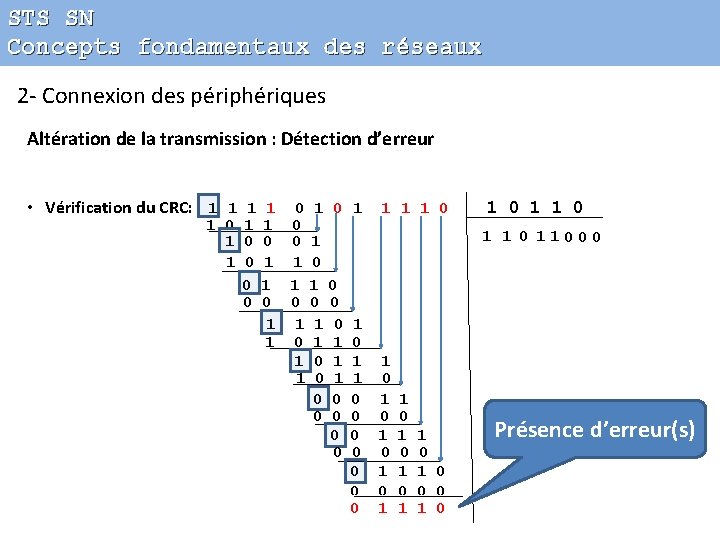

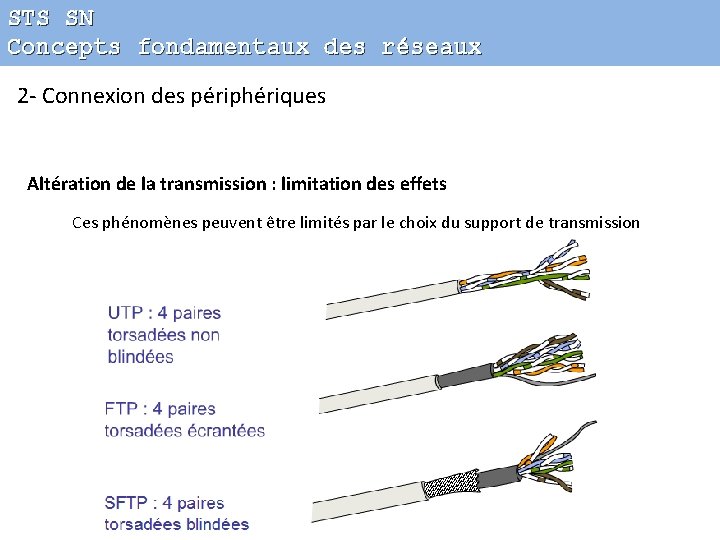

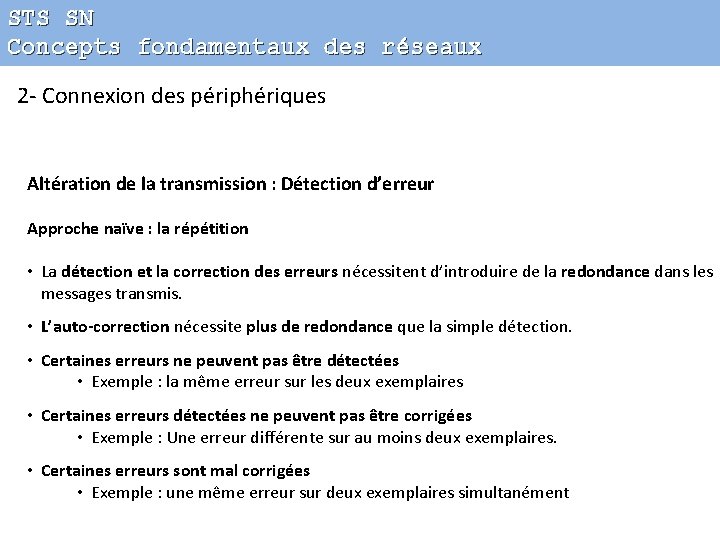

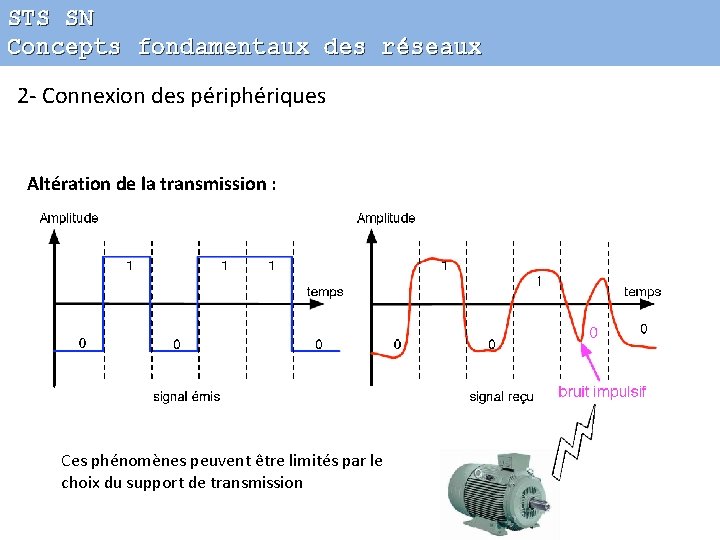

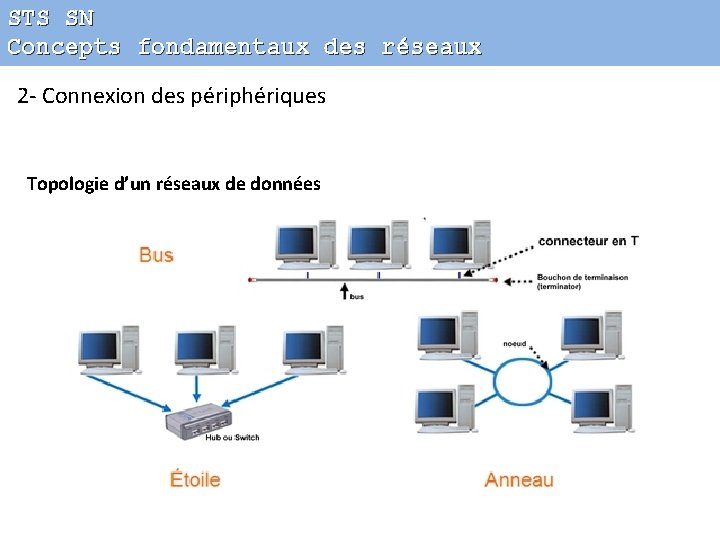

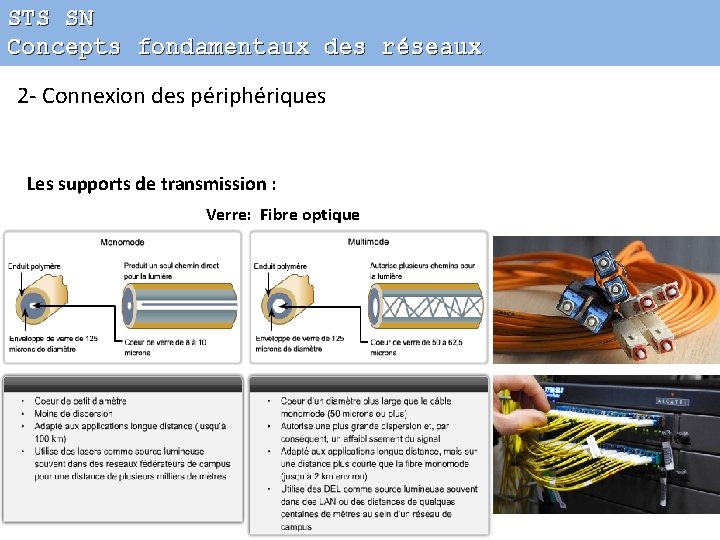

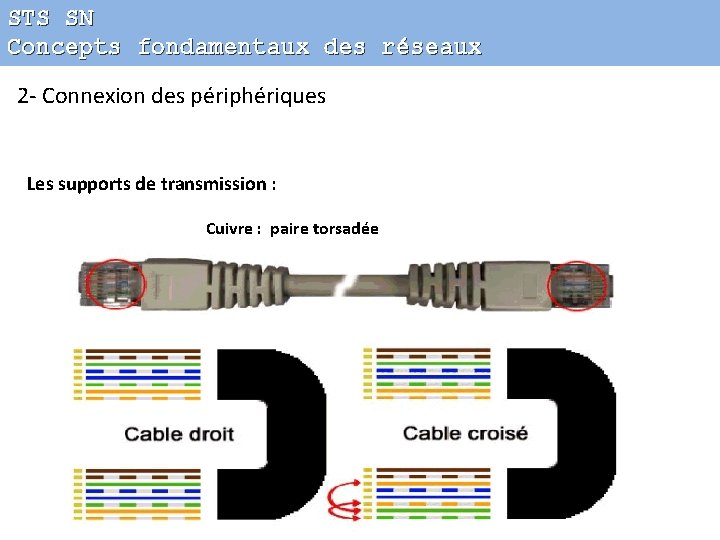

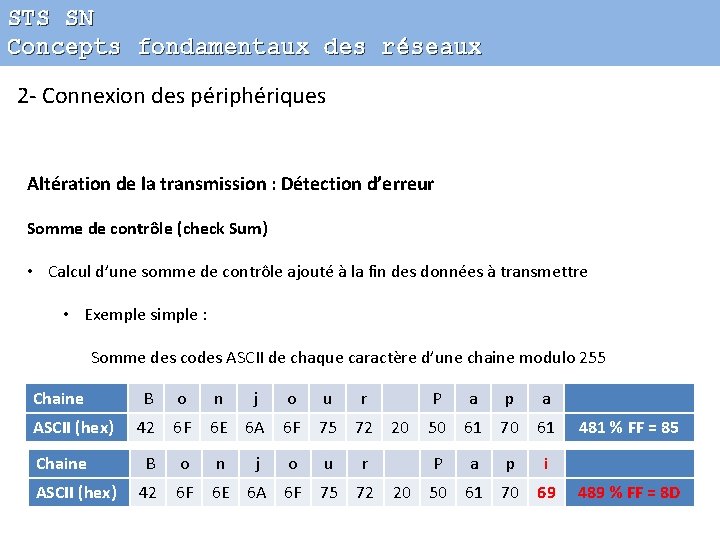

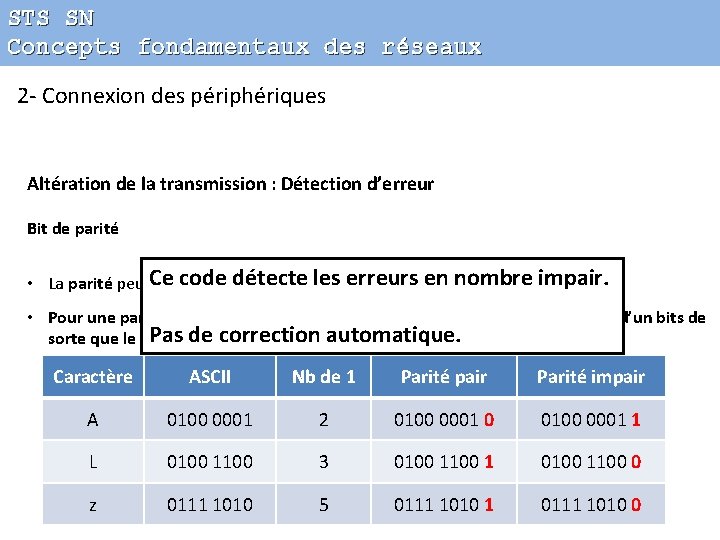

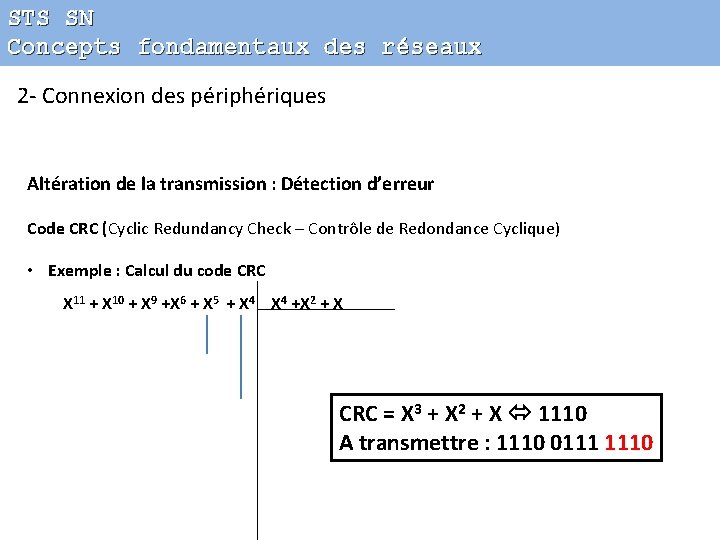

STS SN Concepts fondamentaux des réseaux 2 - Connexion des périphériques

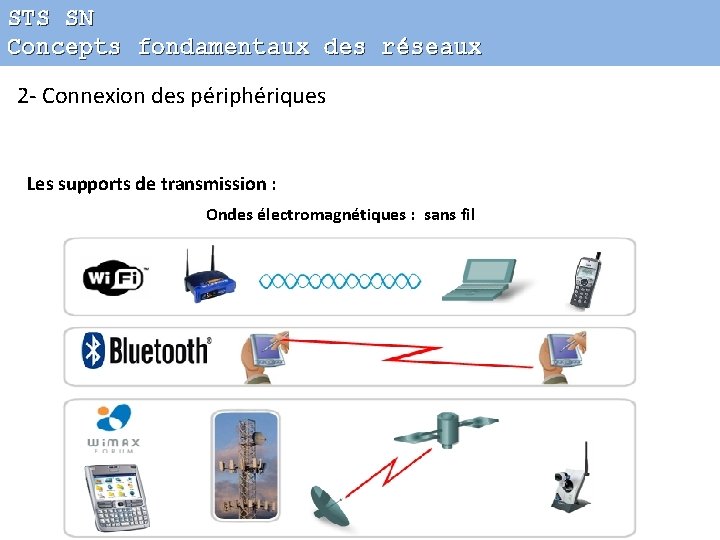

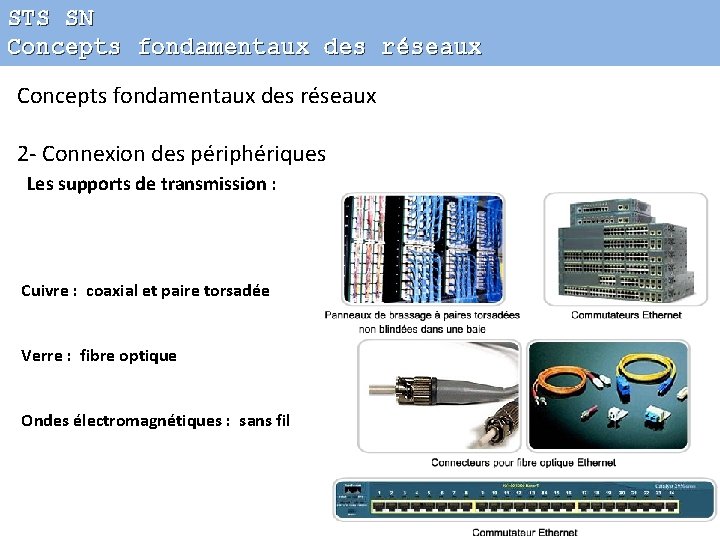

STS SN Concepts fondamentaux des réseaux 2 - Connexion des périphériques Les supports de

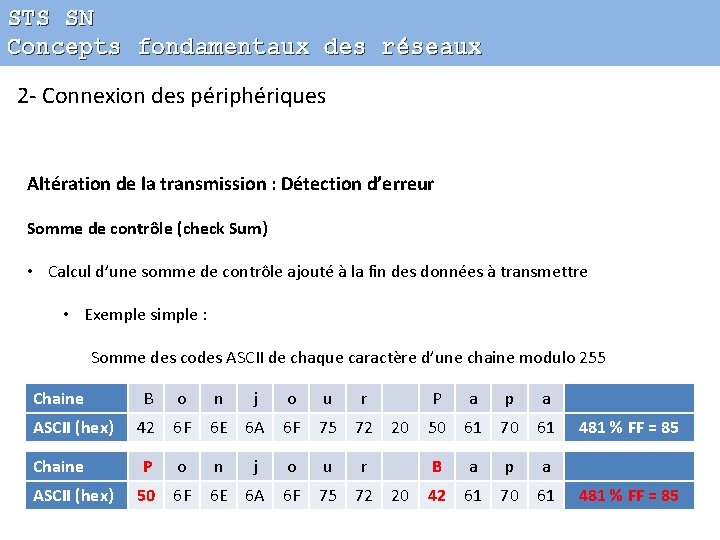

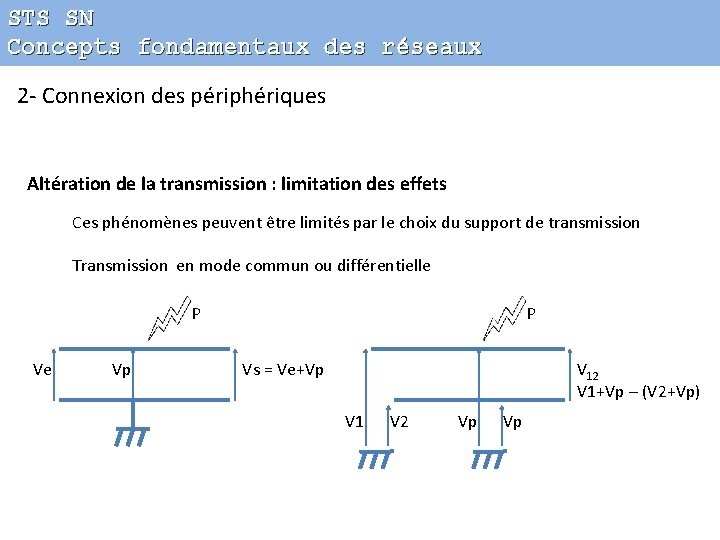

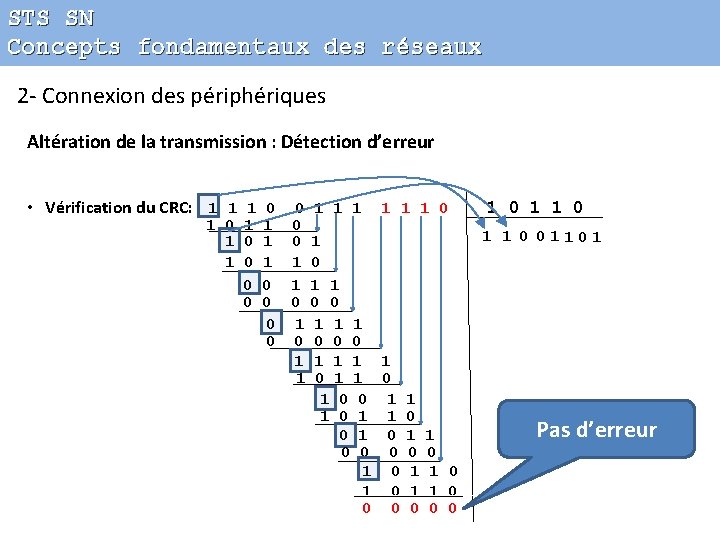

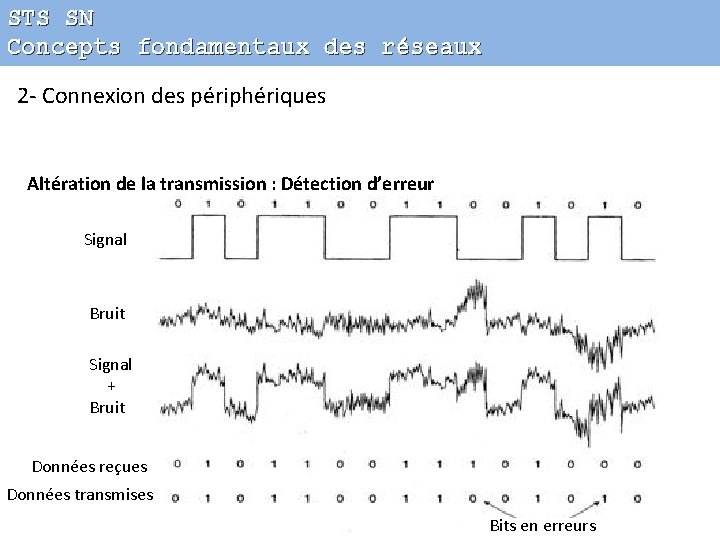

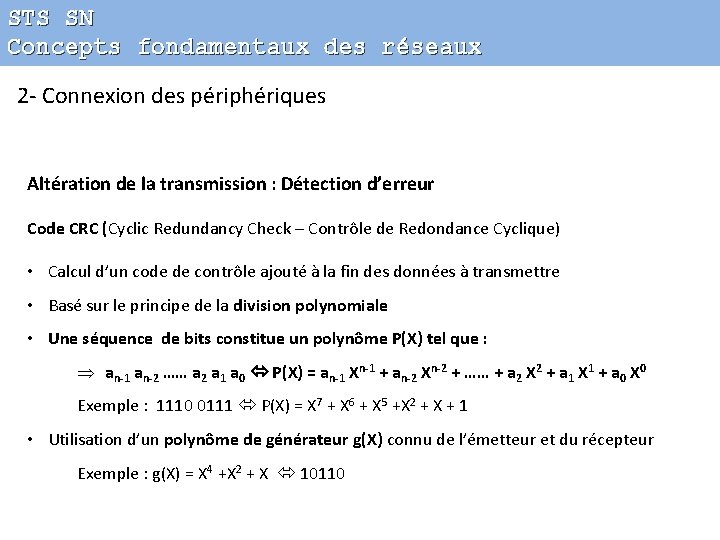

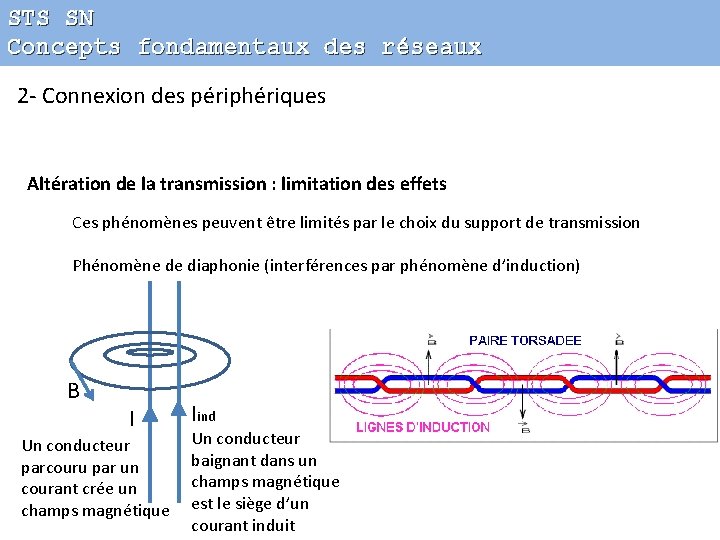

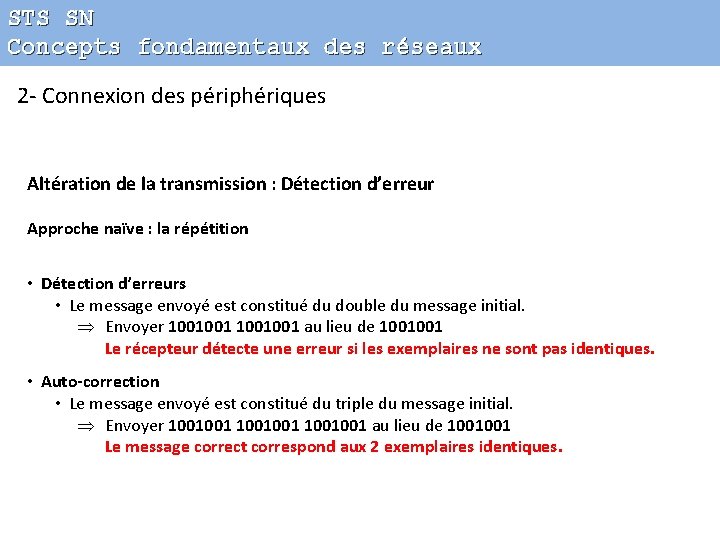

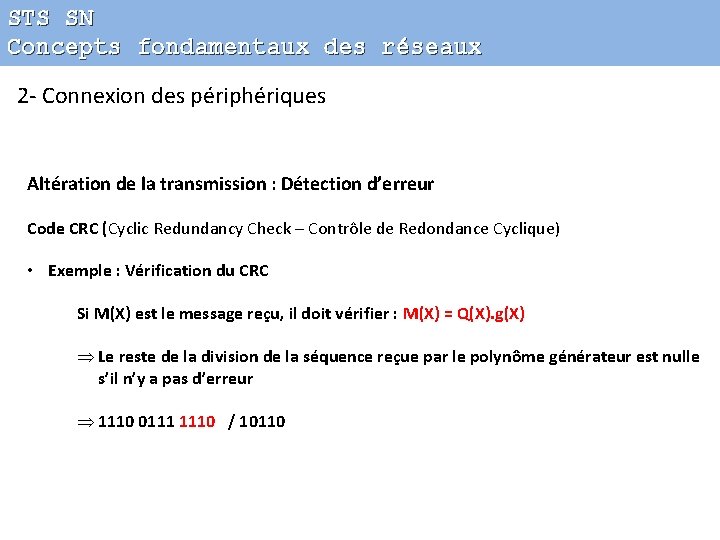

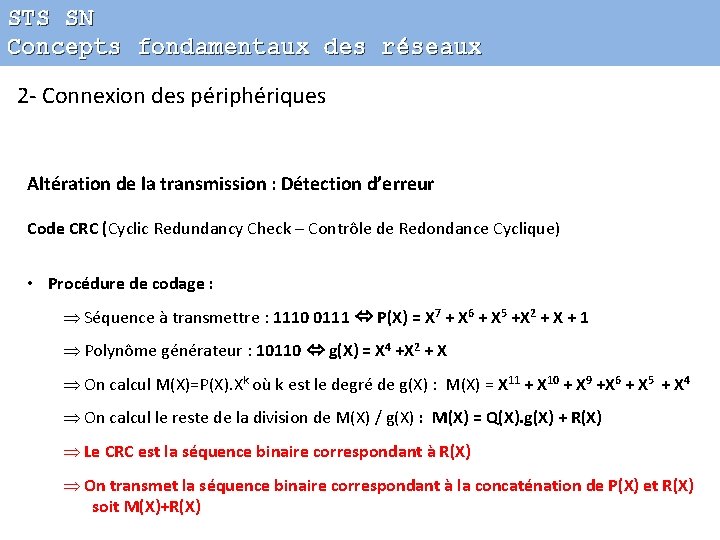

STS SN Concepts fondamentaux des réseaux 2 - Connexion des périphériques Altération de la

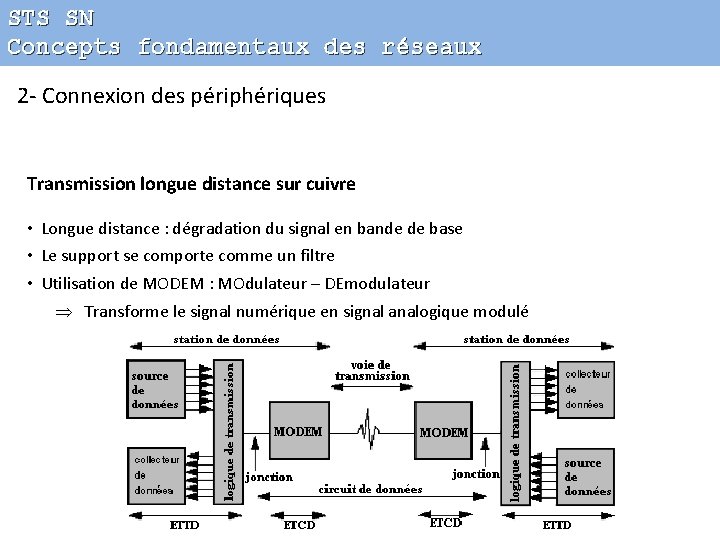

STS SN Concepts fondamentaux des réseaux 2 - Connexion des périphériques Transmission longue distance

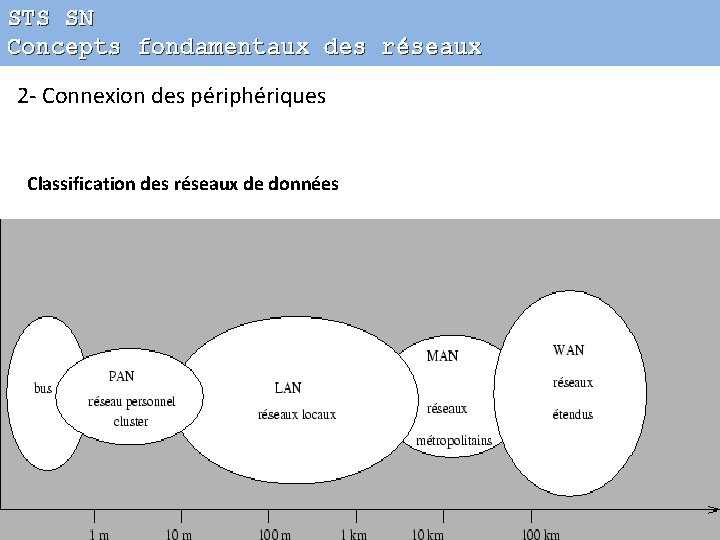

STS SN Concepts fondamentaux des réseaux 2 - Connexion des périphériques Classification des réseaux

STS SN Concepts fondamentaux des réseaux 2 - Connexion des périphériques Topologie d’un réseaux

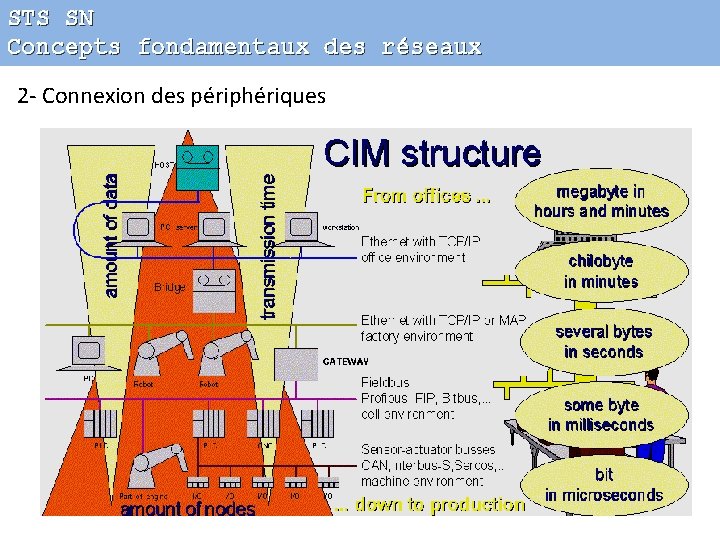

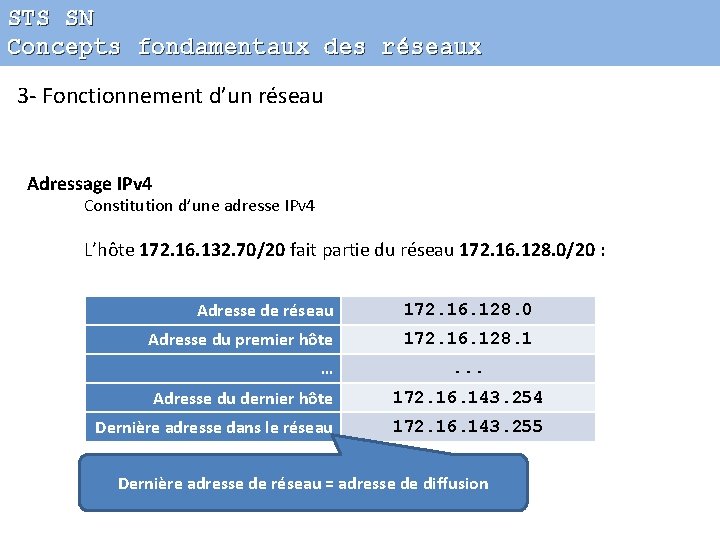

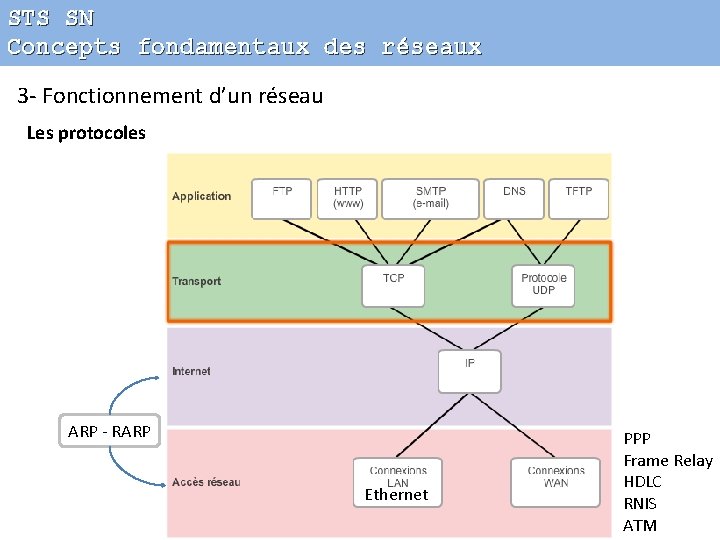

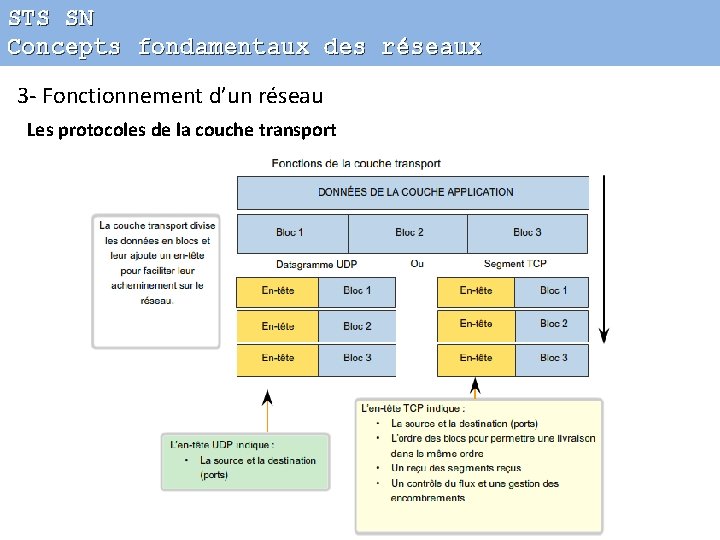

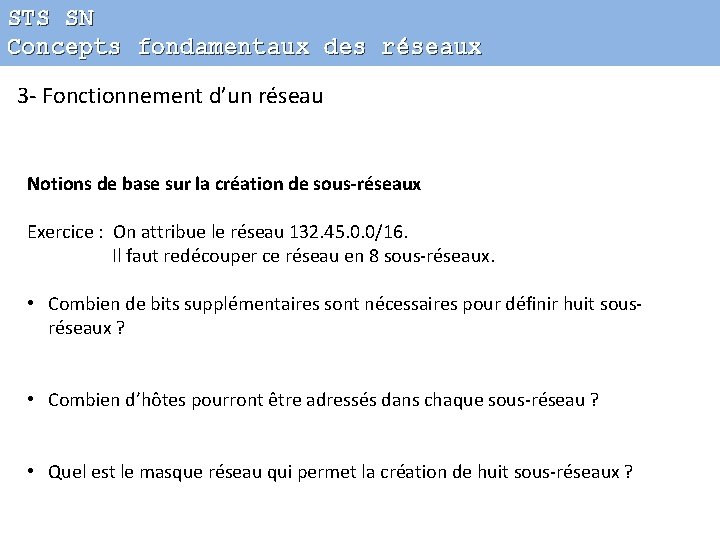

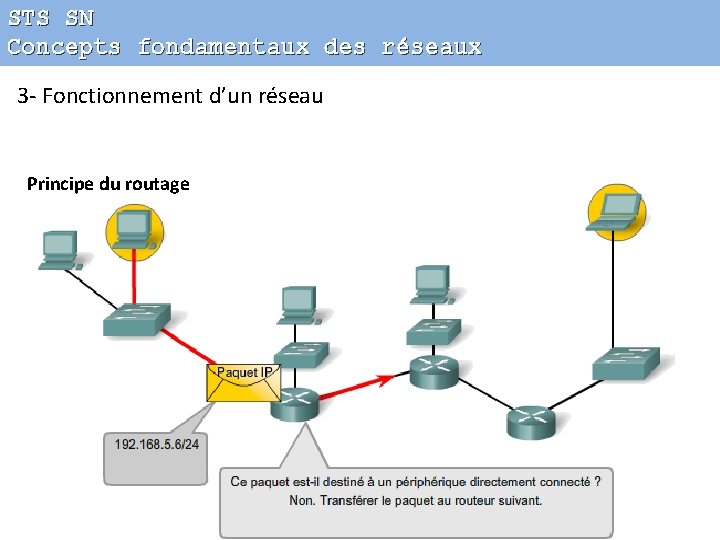

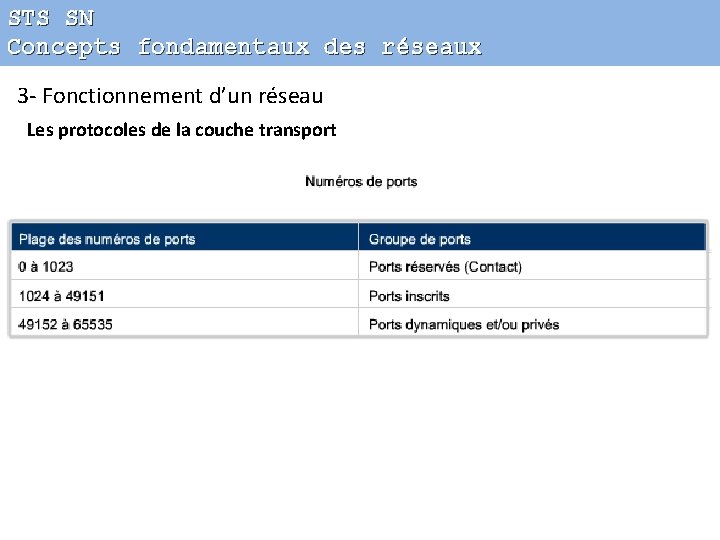

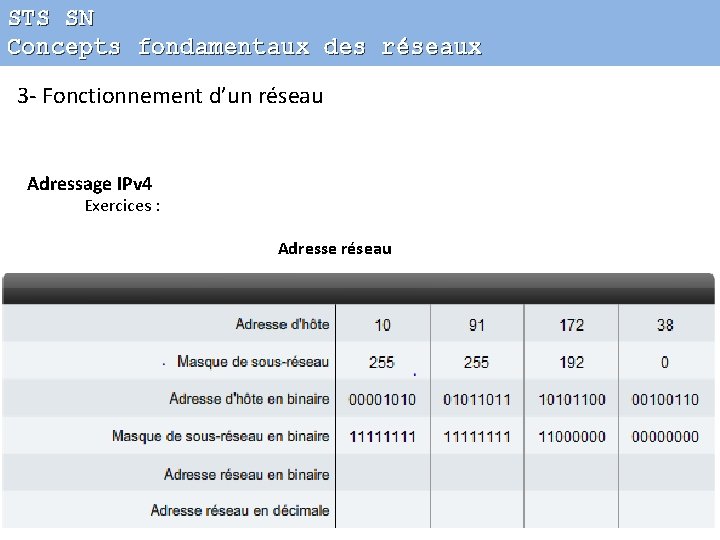

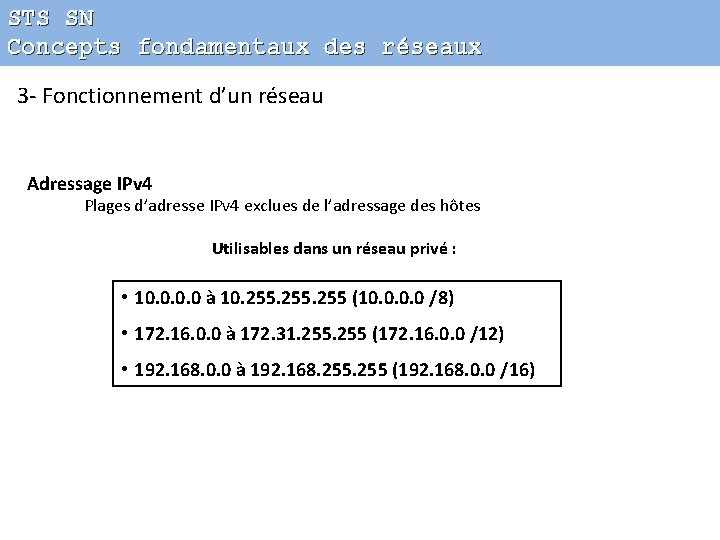

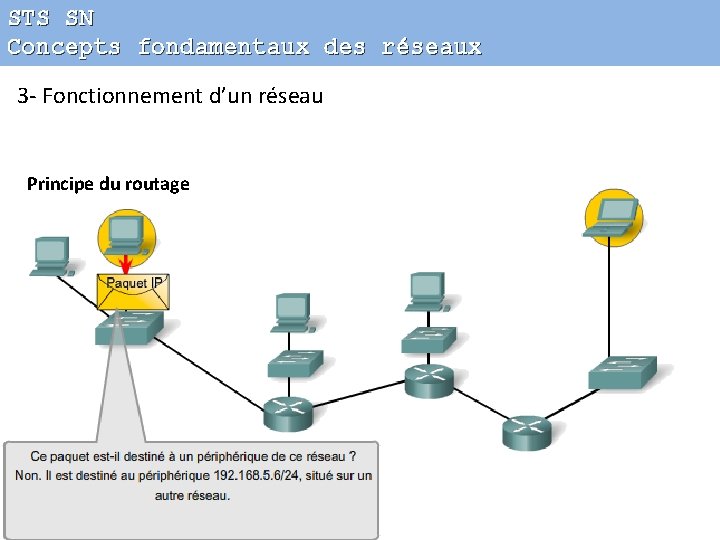

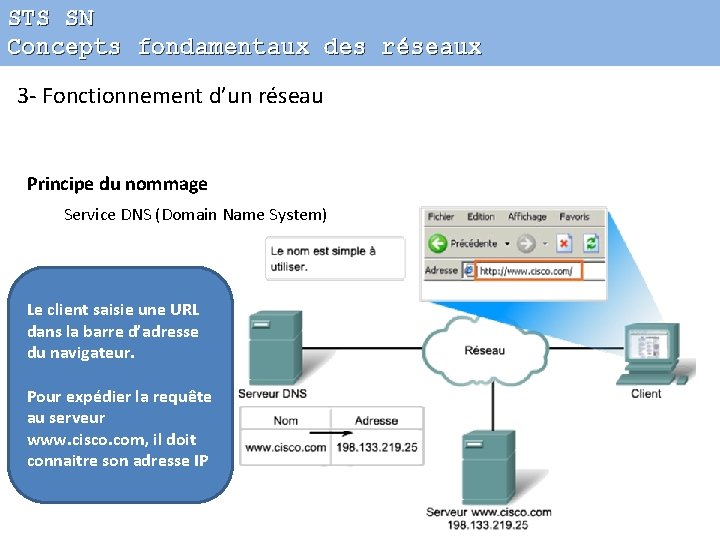

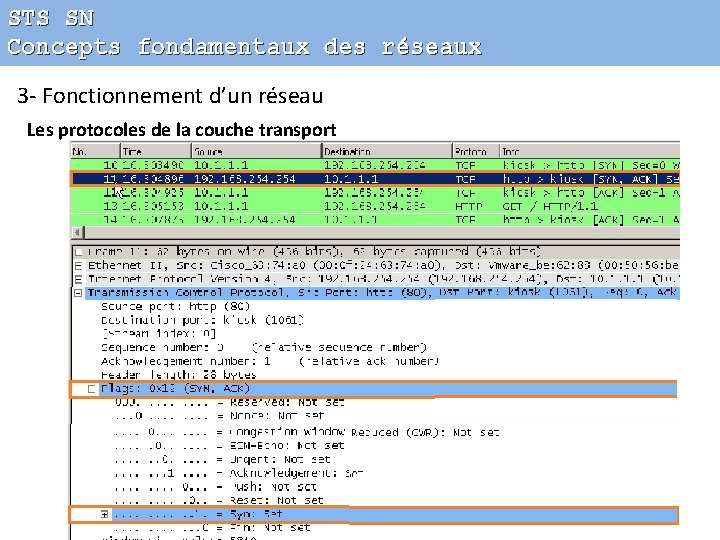

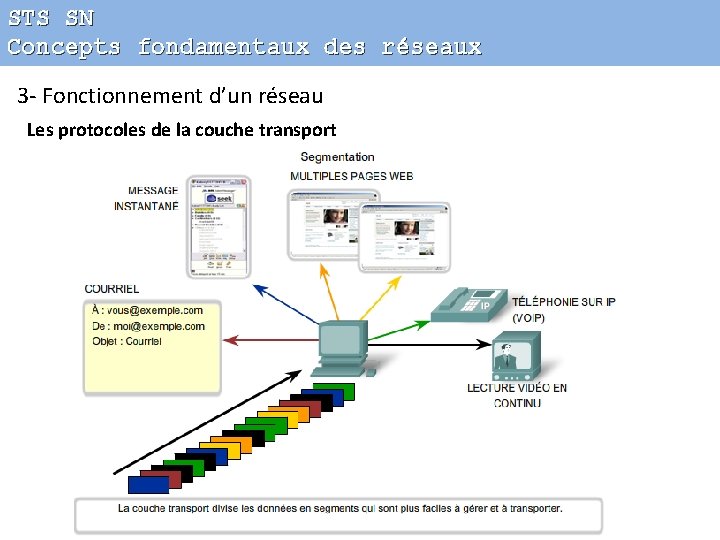

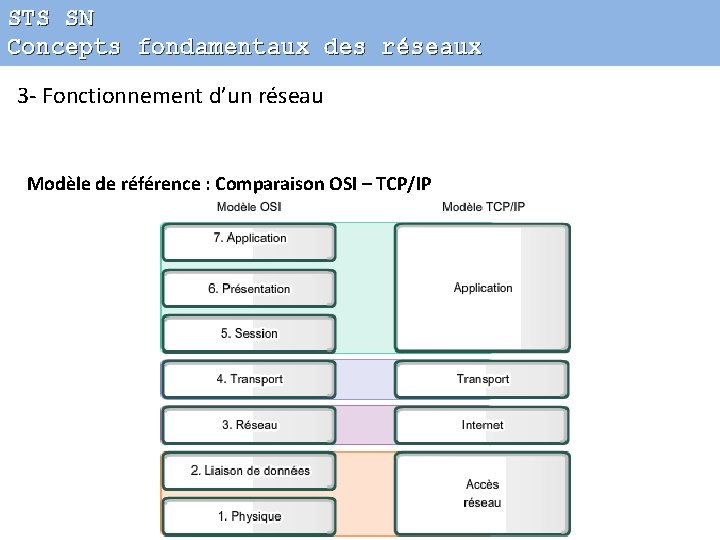

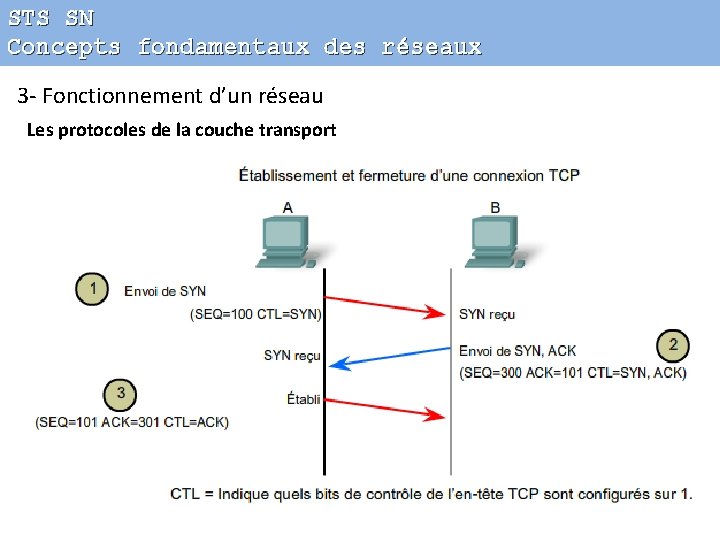

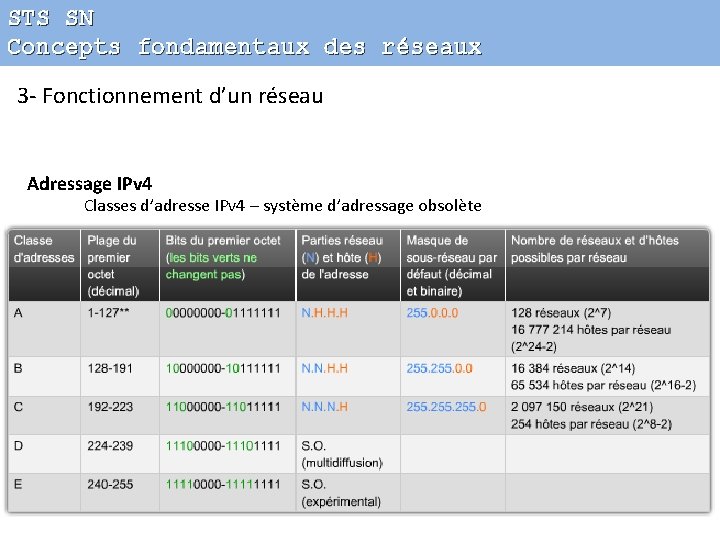

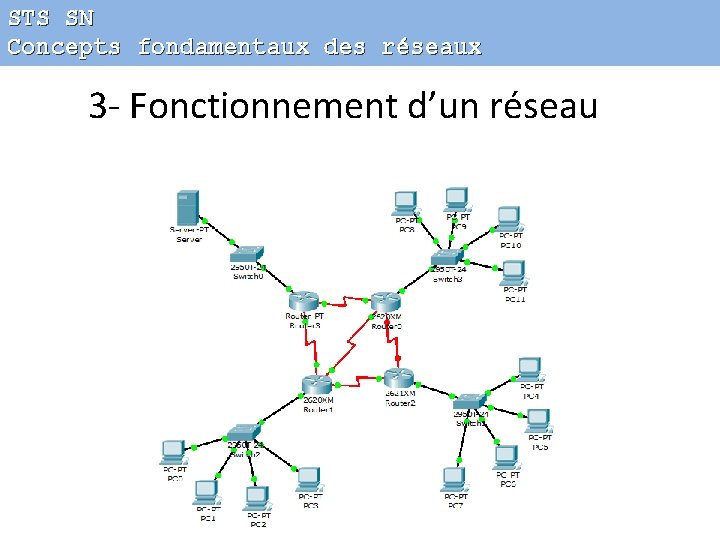

STS SN Concepts fondamentaux des réseaux 3 - Fonctionnement d’un réseau

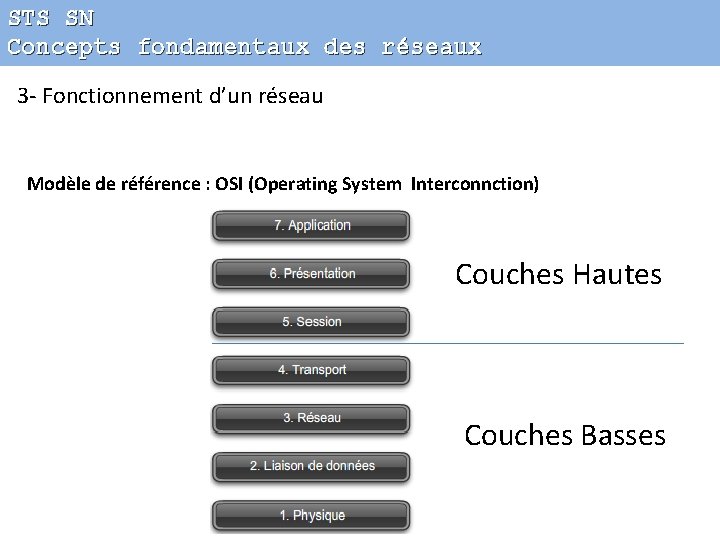

STS SN Concepts fondamentaux des réseaux 3 - Fonctionnement d’un réseau Modèle de référence

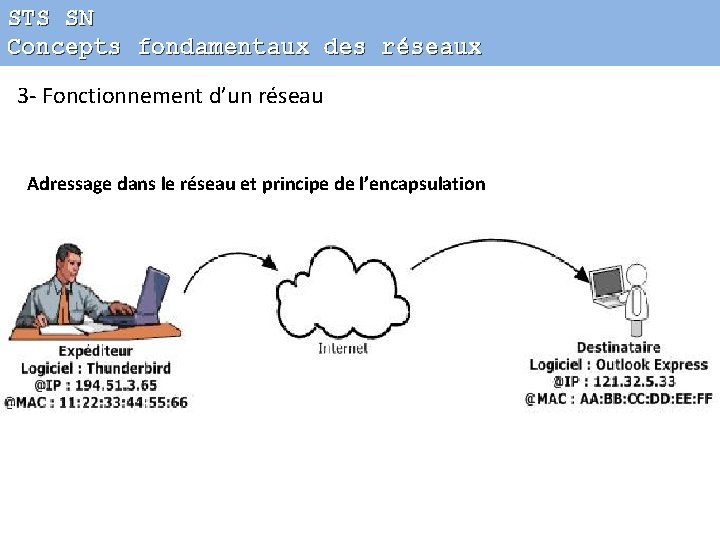

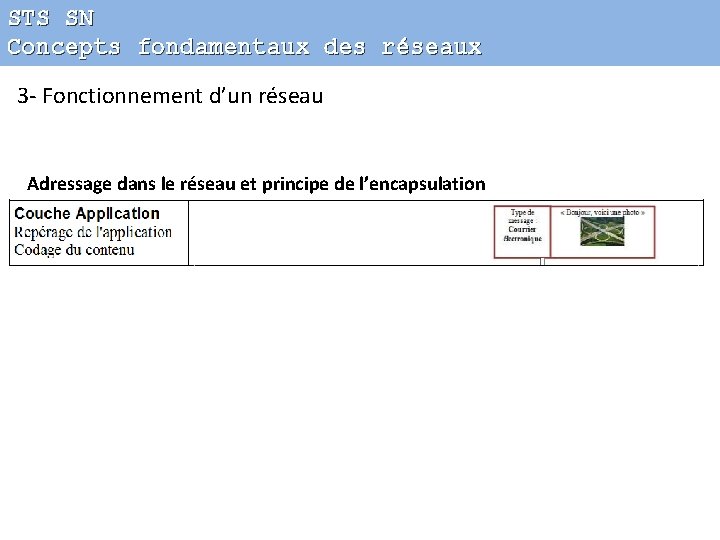

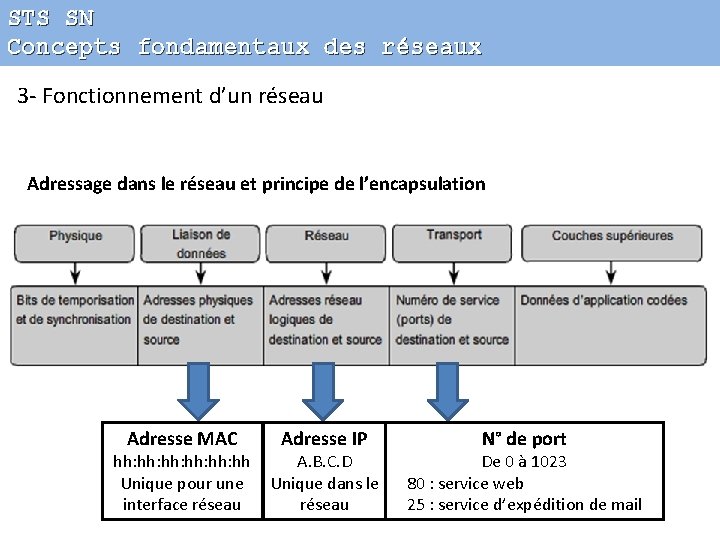

STS SN Concepts fondamentaux des réseaux 3 - Fonctionnement d’un réseau Adressage dans le

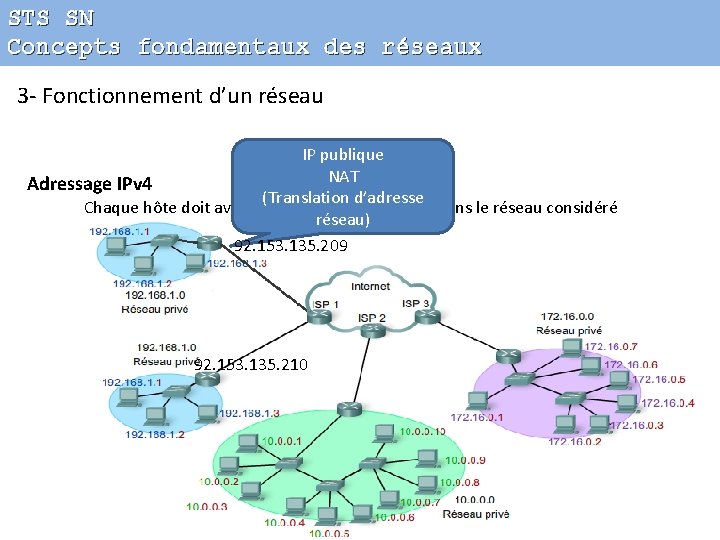

STS SN Concepts fondamentaux des réseaux 3 - Fonctionnement d’un réseau IP publique NAT

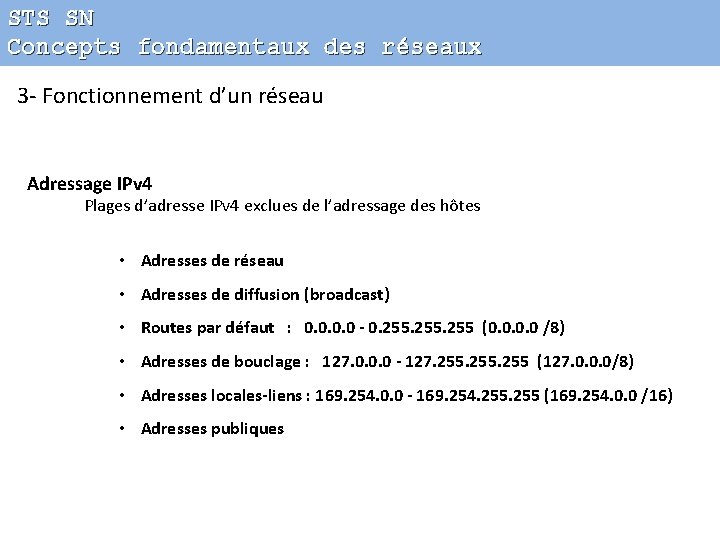

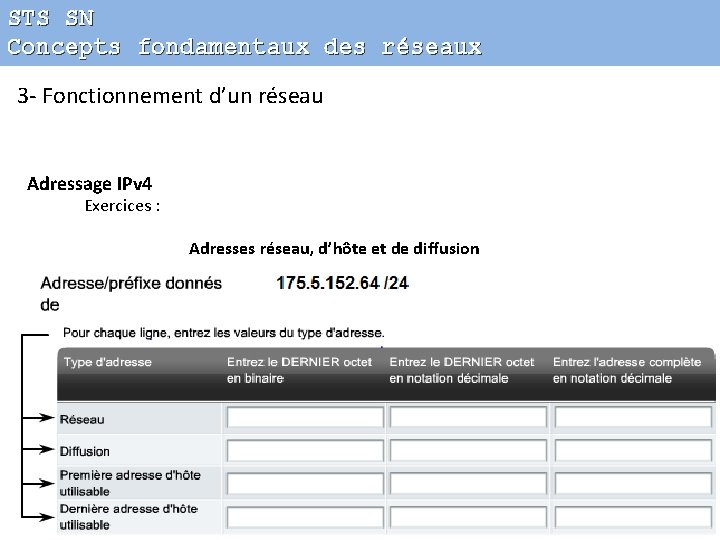

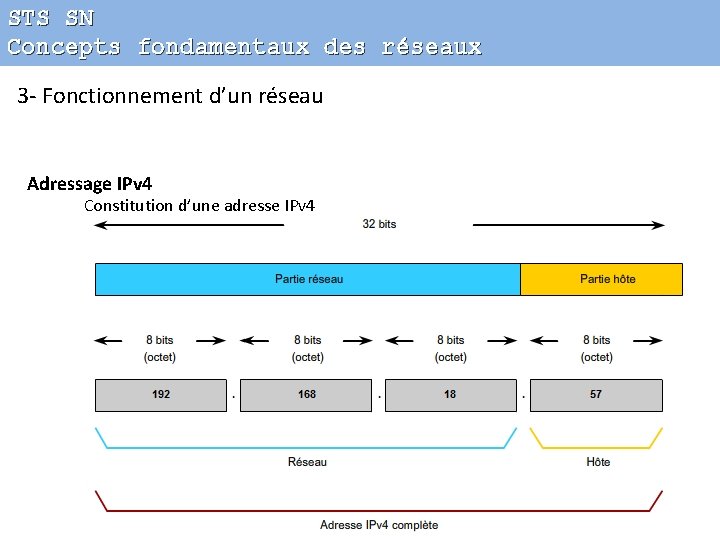

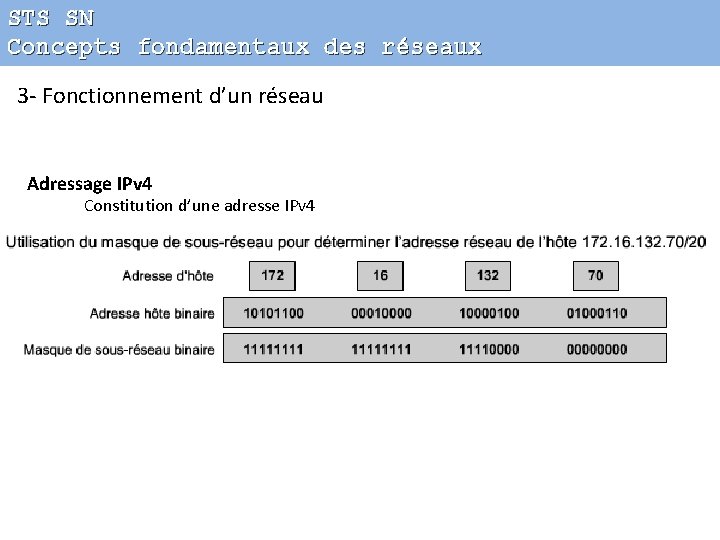

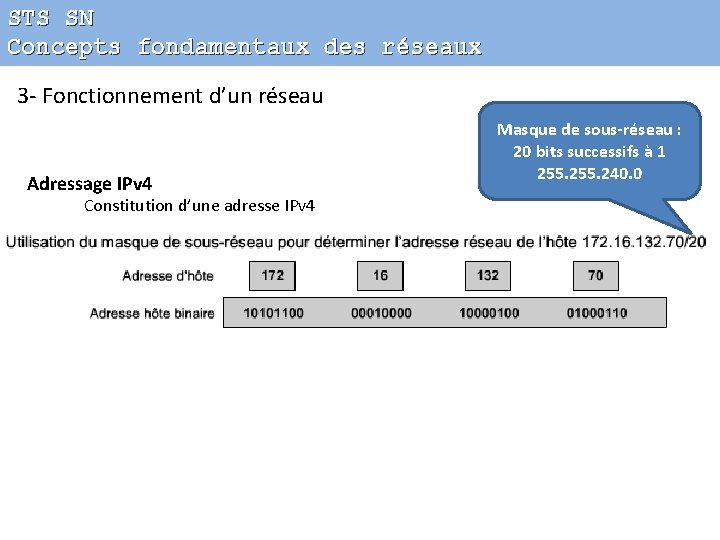

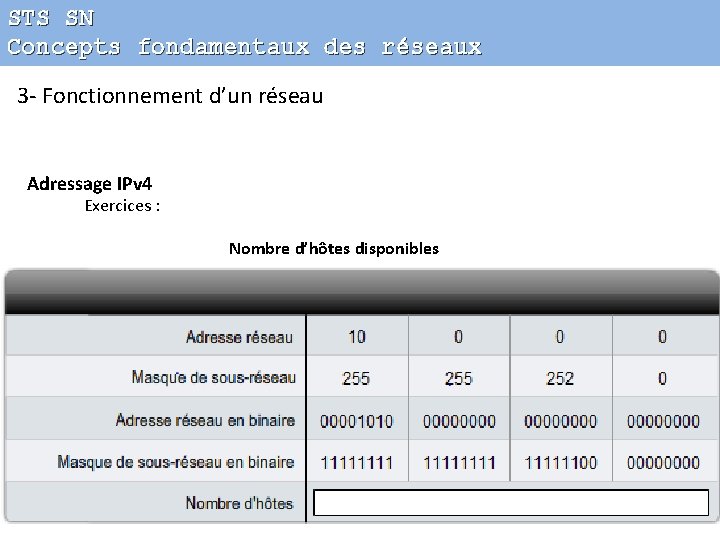

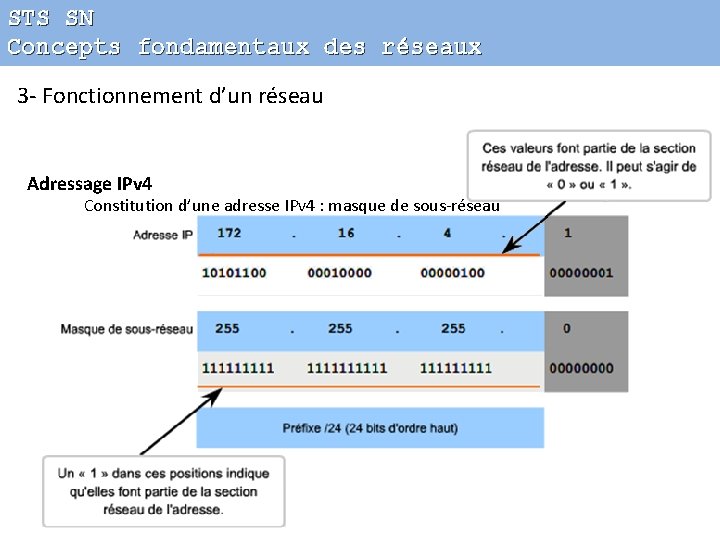

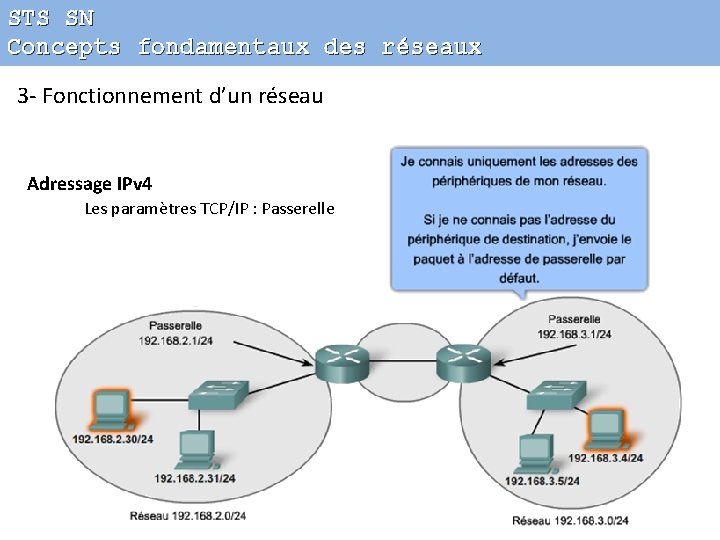

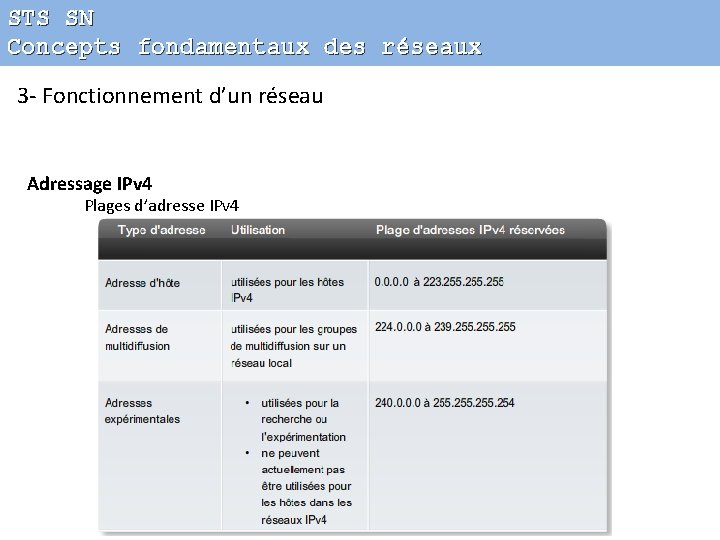

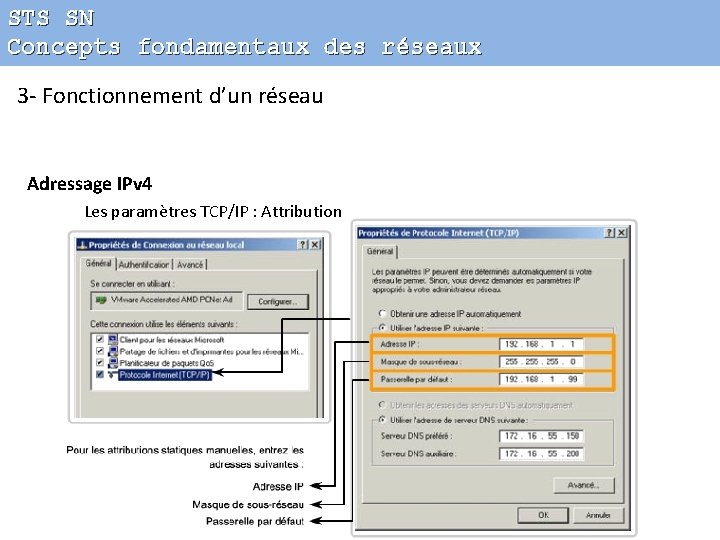

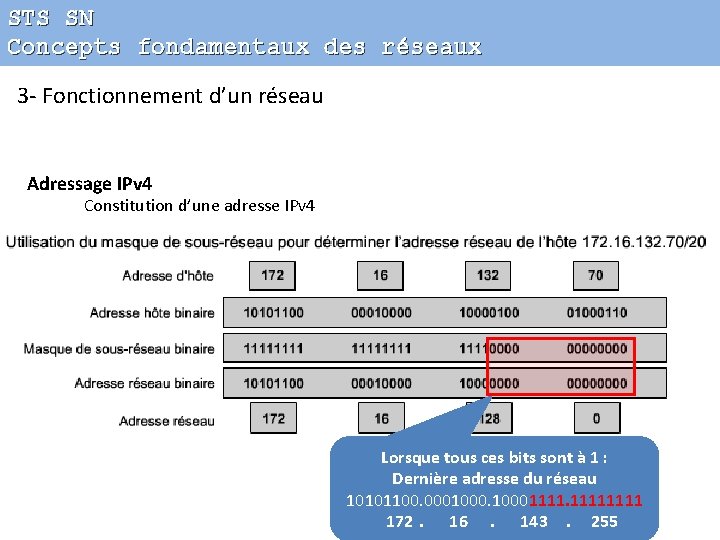

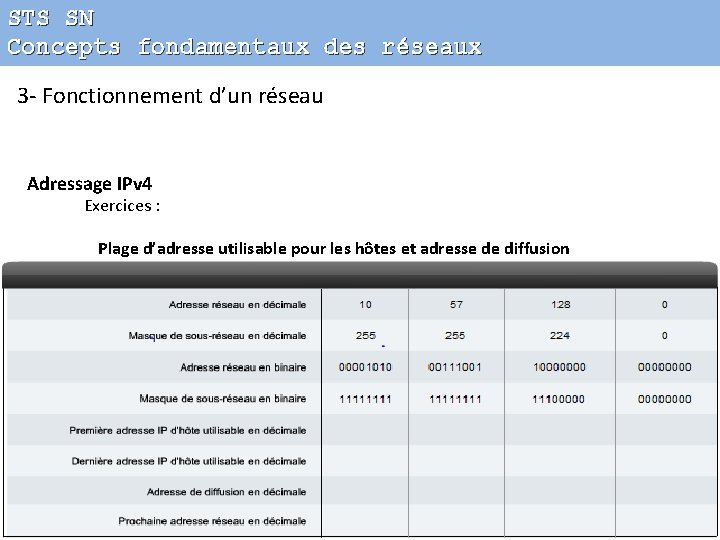

STS SN Concepts fondamentaux des réseaux 3 - Fonctionnement d’un réseau Adressage IPv 4

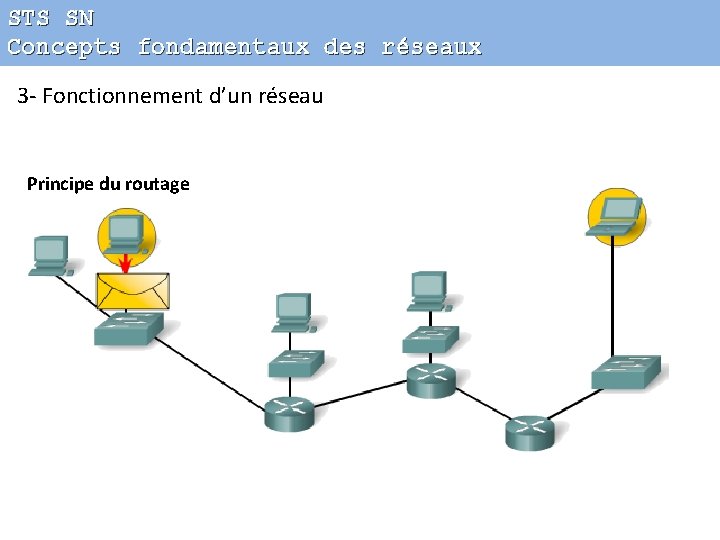

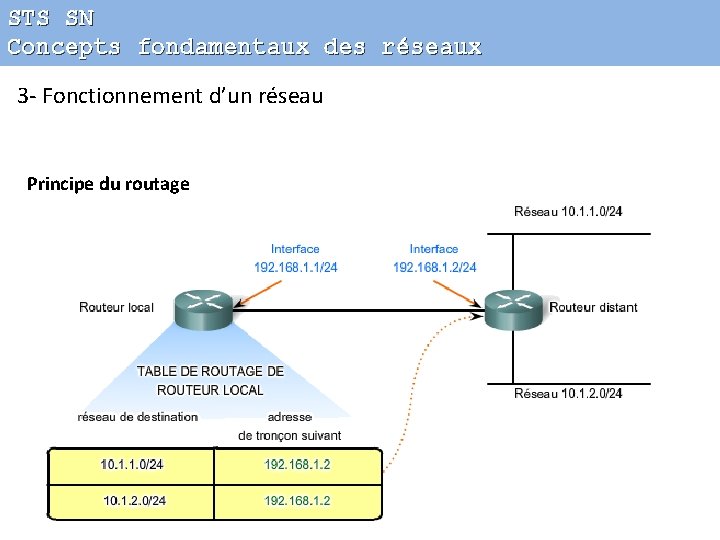

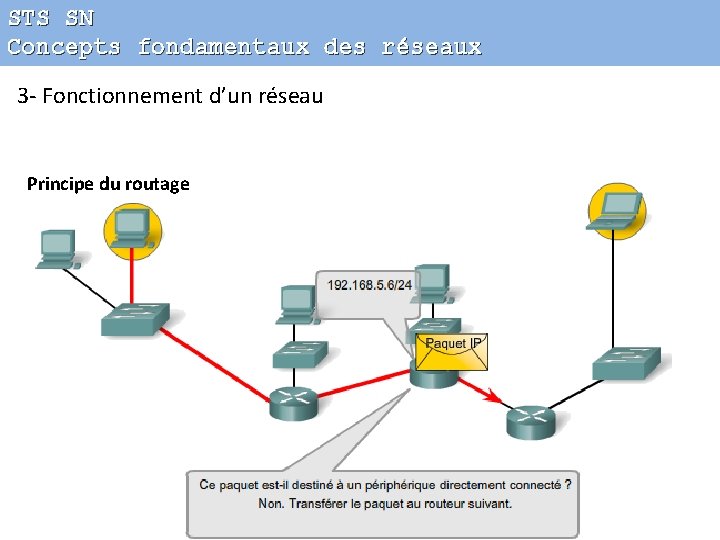

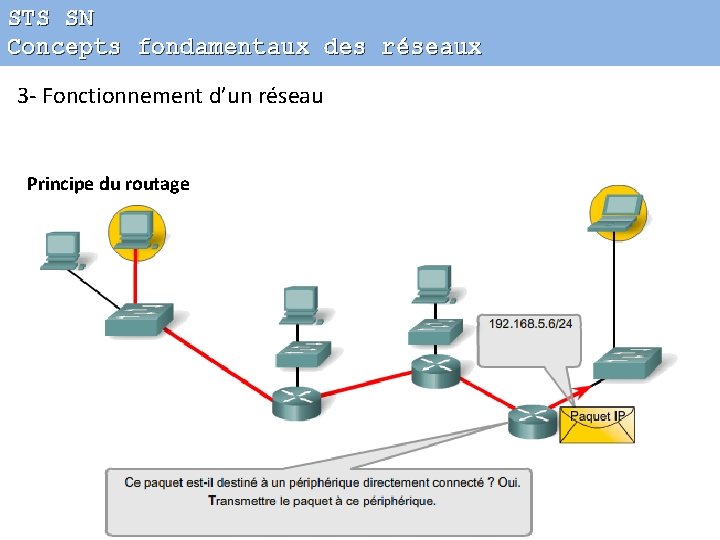

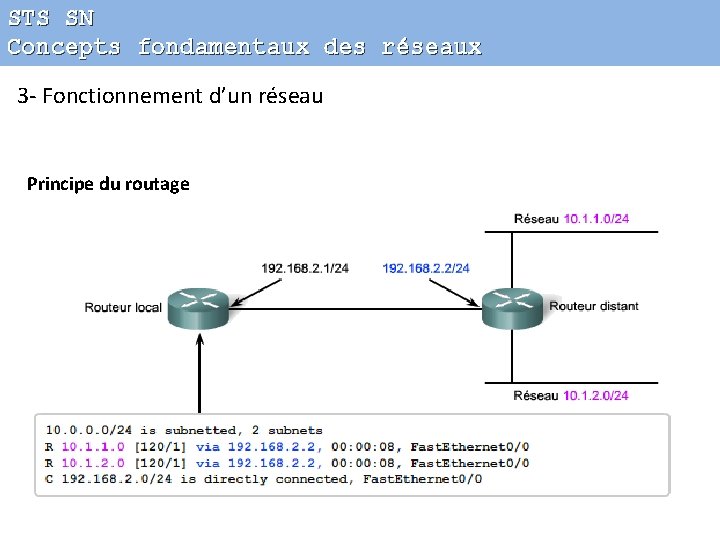

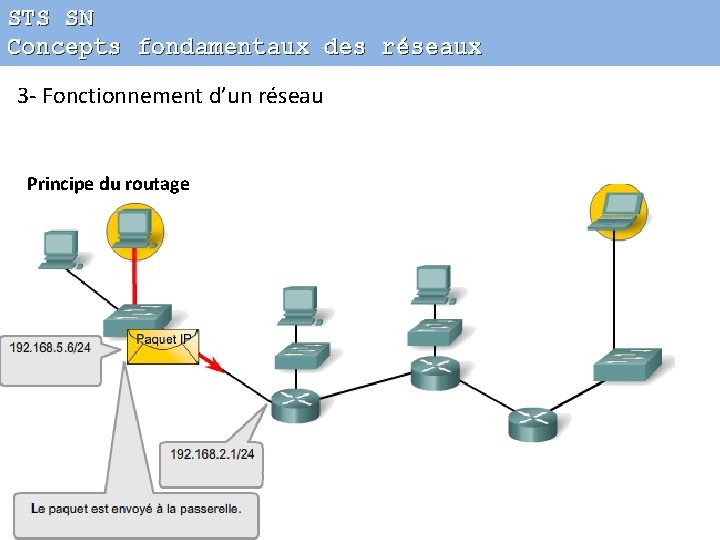

STS SN Concepts fondamentaux des réseaux 3 - Fonctionnement d’un réseau Principe du routage

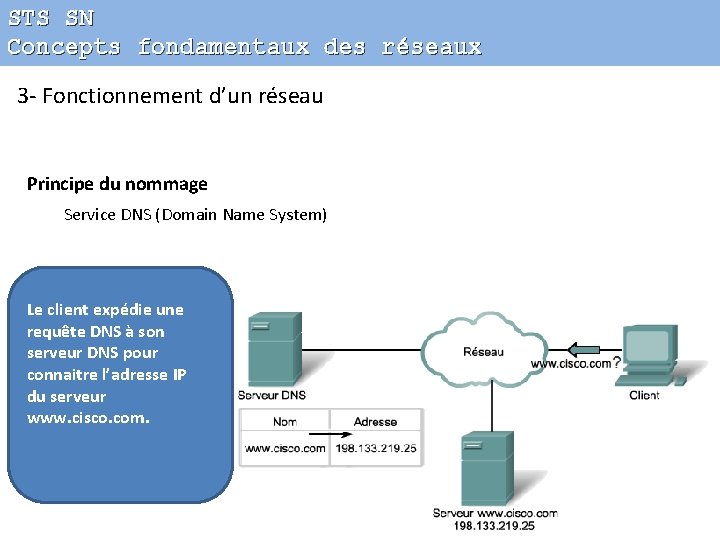

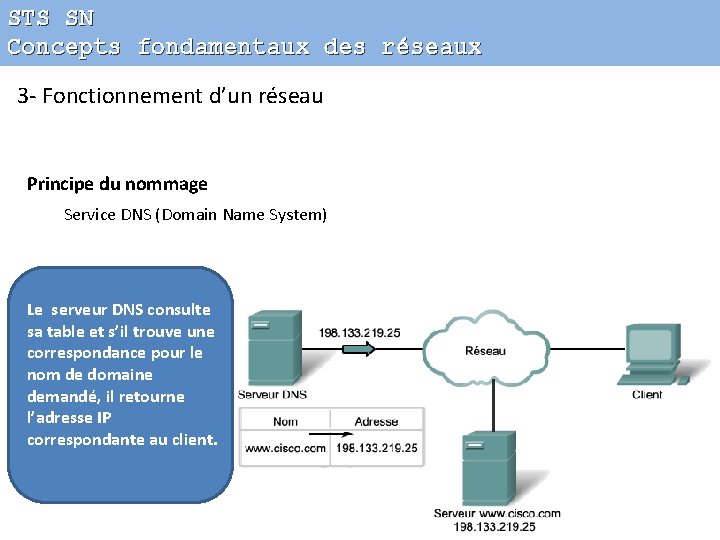

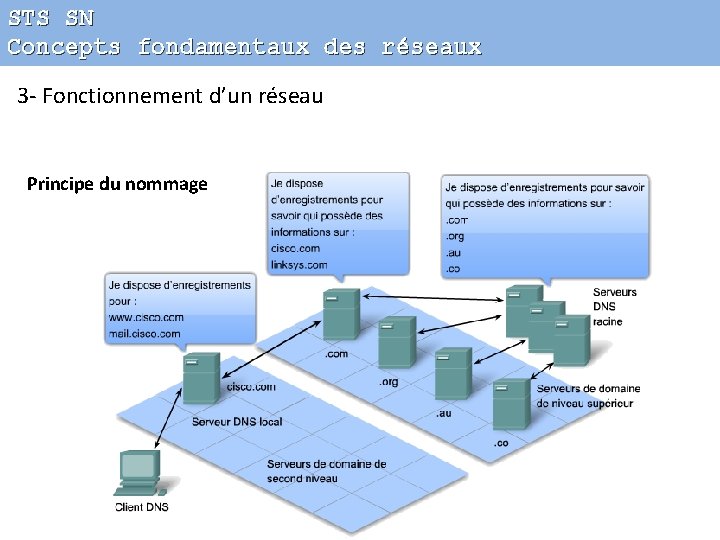

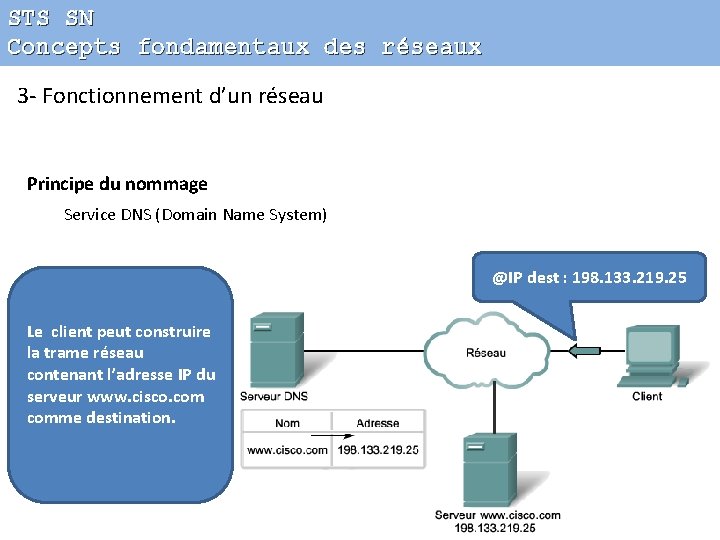

STS SN Concepts fondamentaux des réseaux 3 - Fonctionnement d’un réseau Principe du nommage

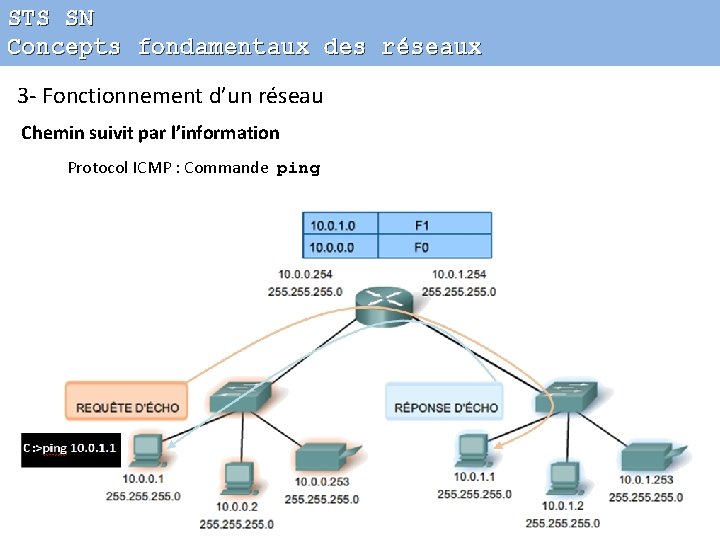

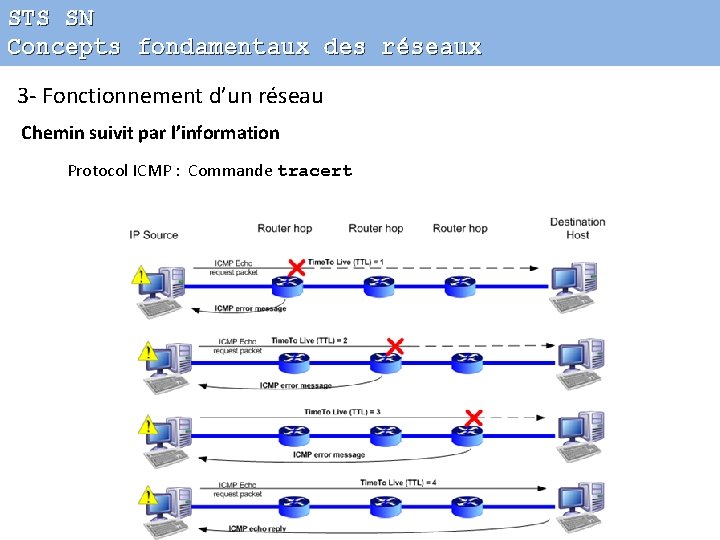

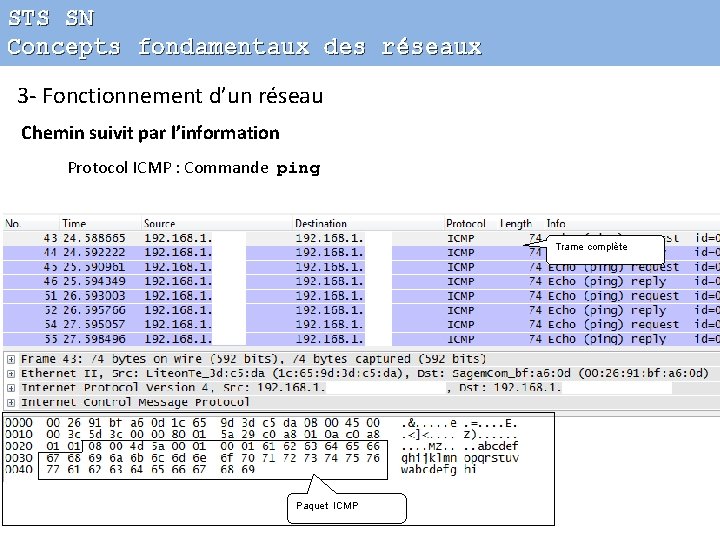

STS SN Concepts fondamentaux des réseaux 3 - Fonctionnement d’un réseau Chemin suivit par

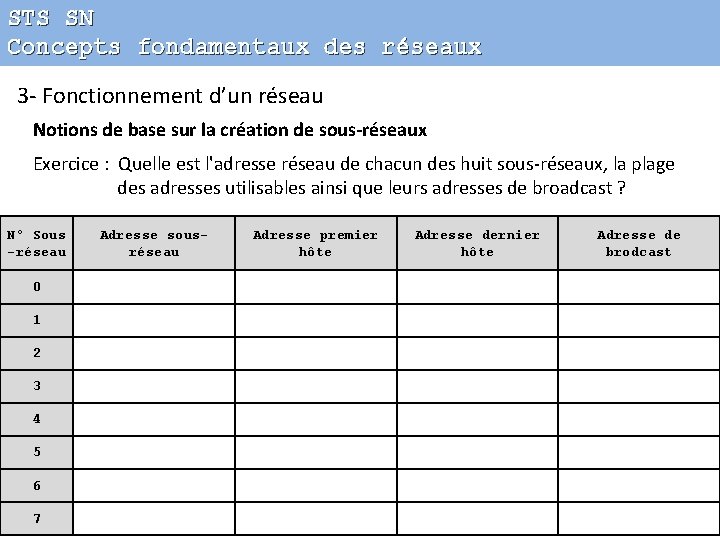

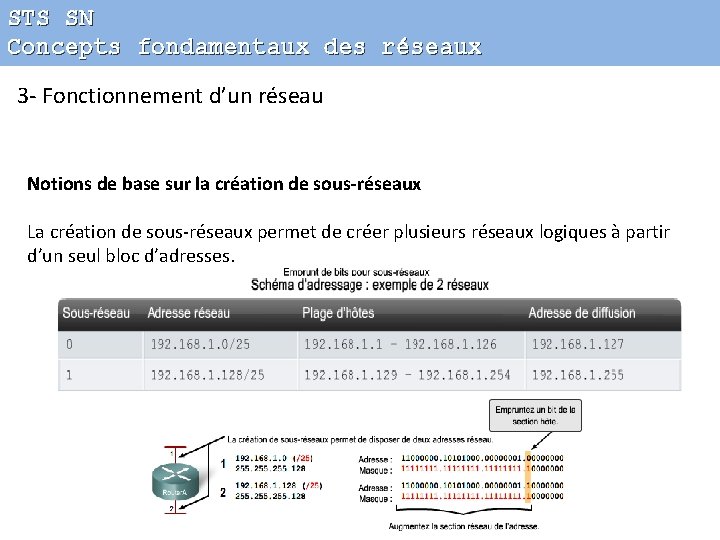

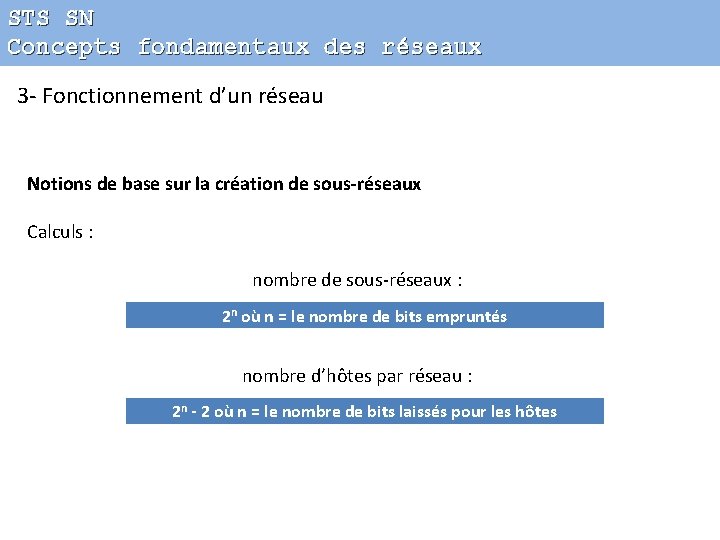

STS SN Concepts fondamentaux des réseaux 3 - Fonctionnement d’un réseau Notions de base

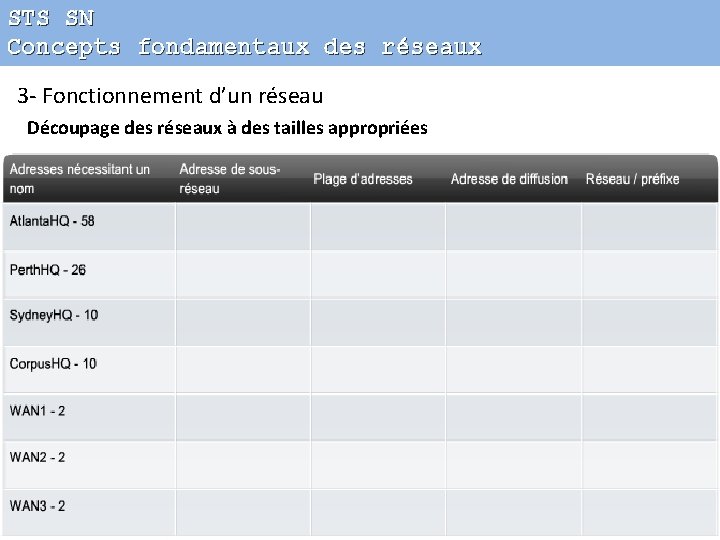

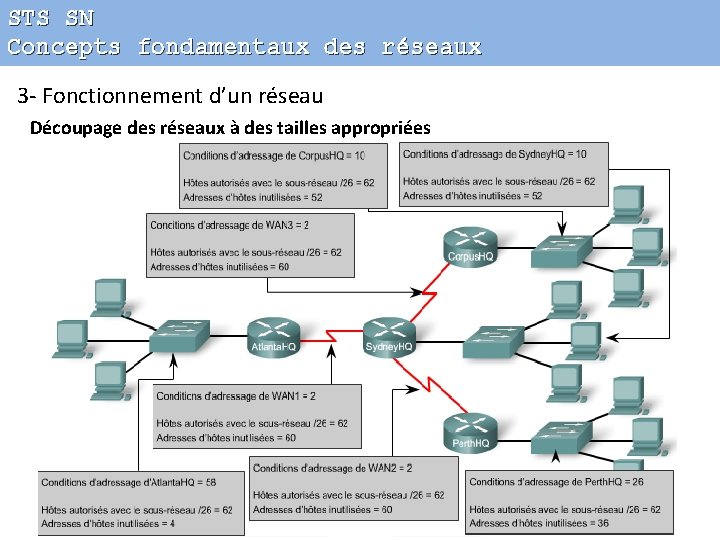

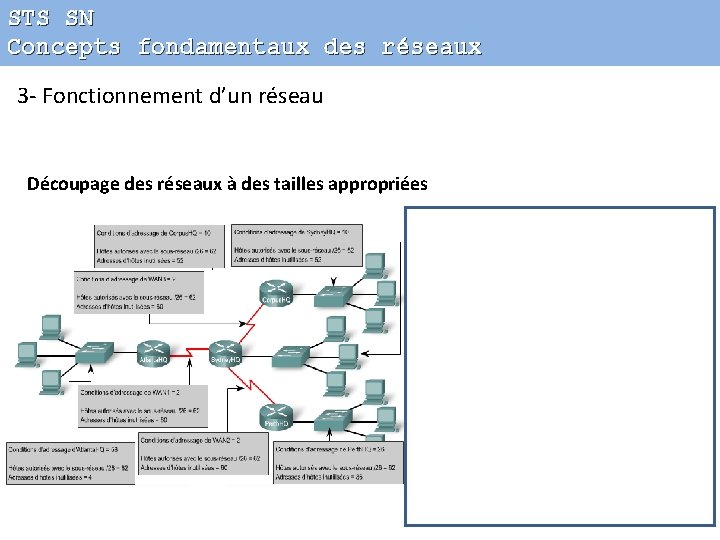

STS SN Concepts fondamentaux des réseaux 3 - Fonctionnement d’un réseau Découpage des réseaux

STS SN Concepts fondamentaux des réseaux 3 - Fonctionnement d’un réseau Les protocoles ARP

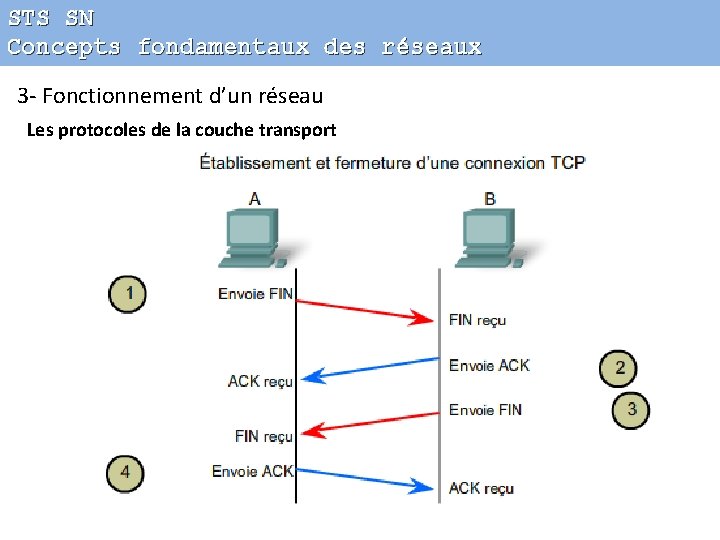

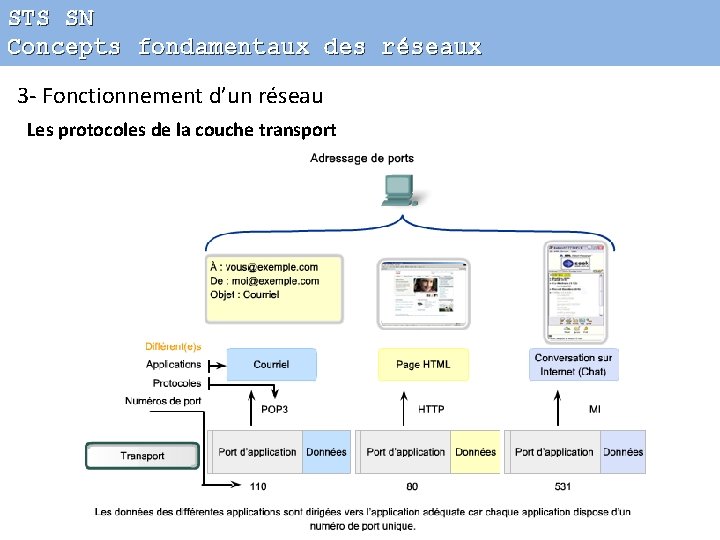

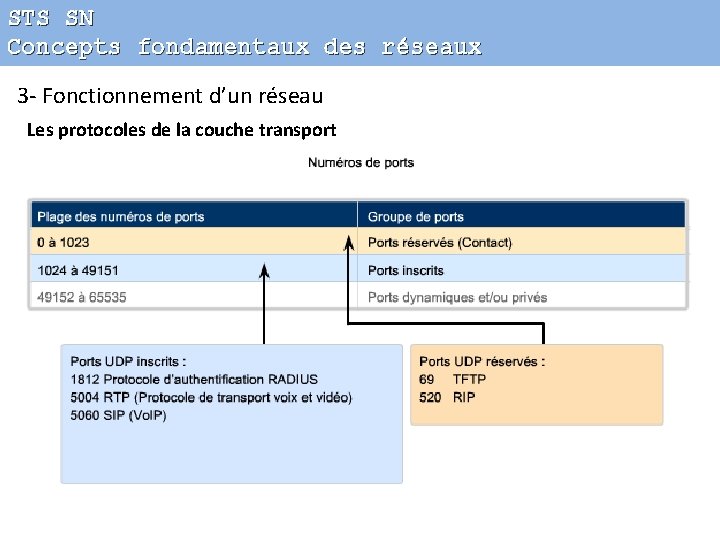

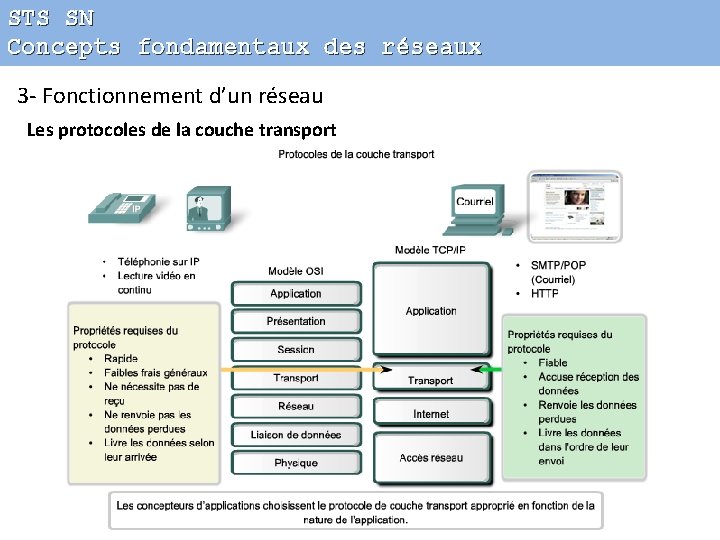

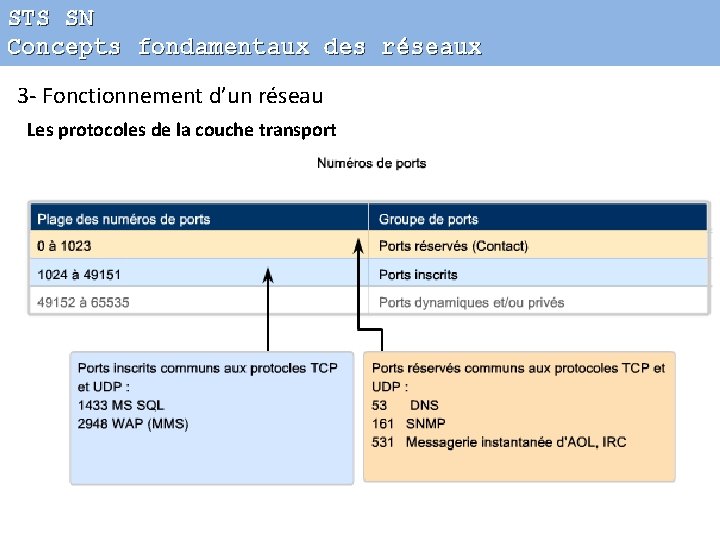

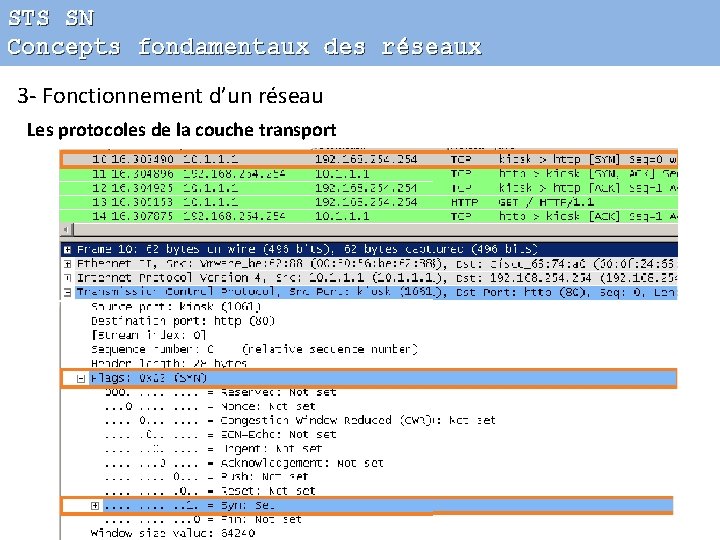

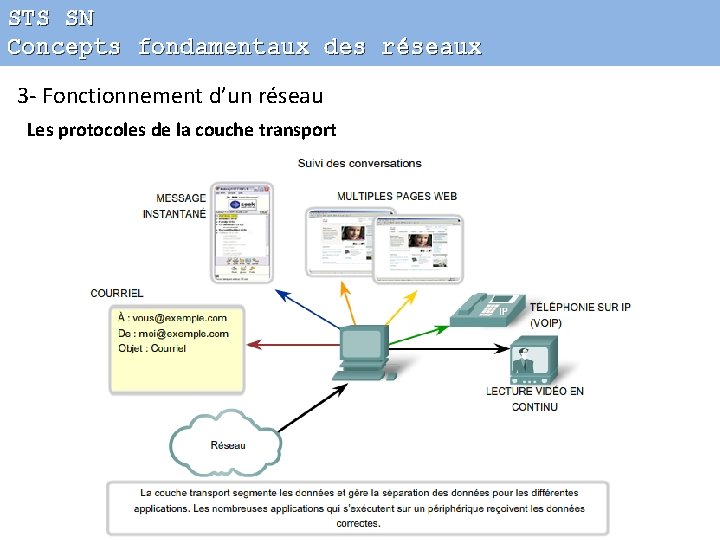

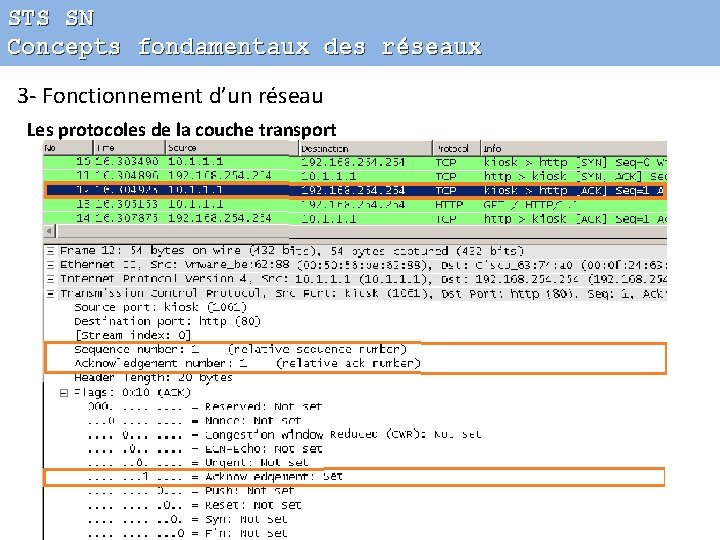

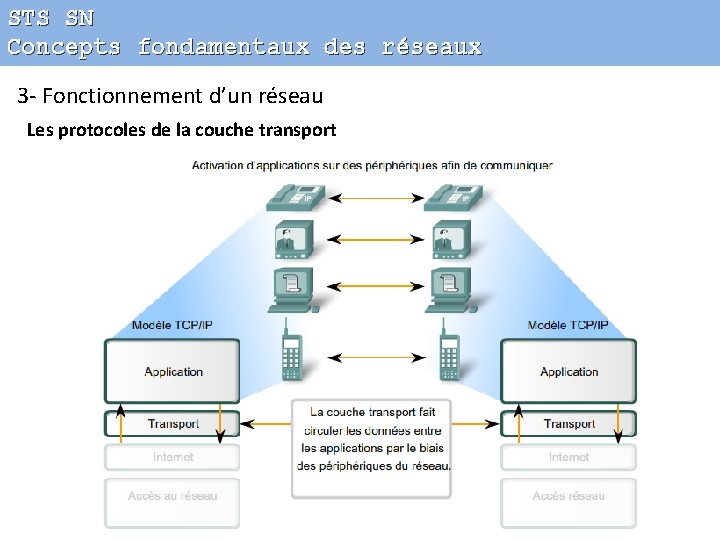

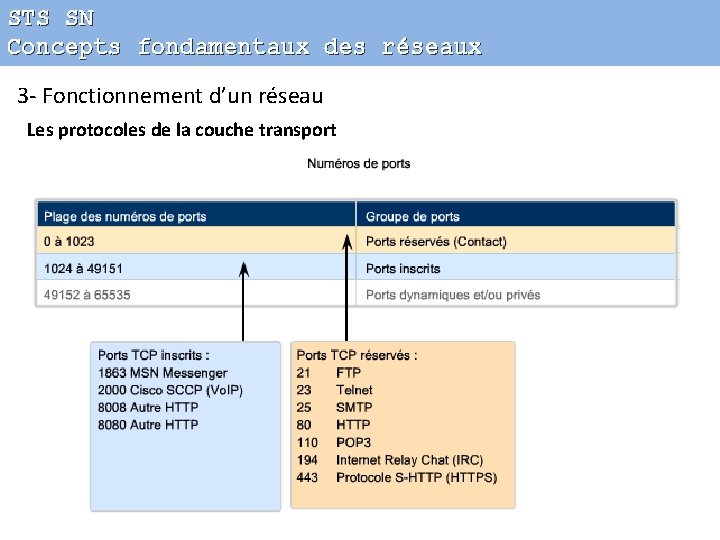

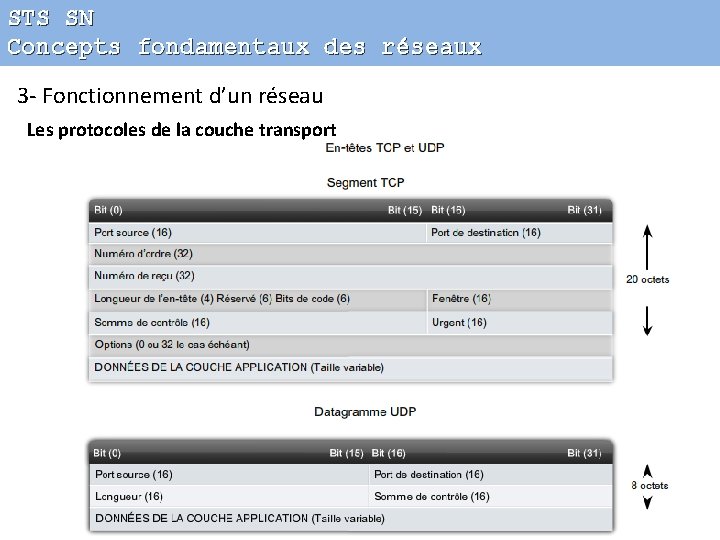

STS SN Concepts fondamentaux des réseaux 3 - Fonctionnement d’un réseau Les protocoles de

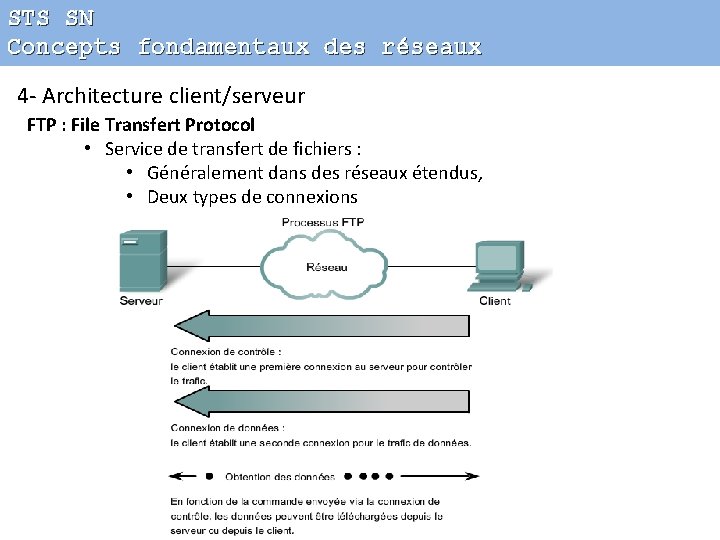

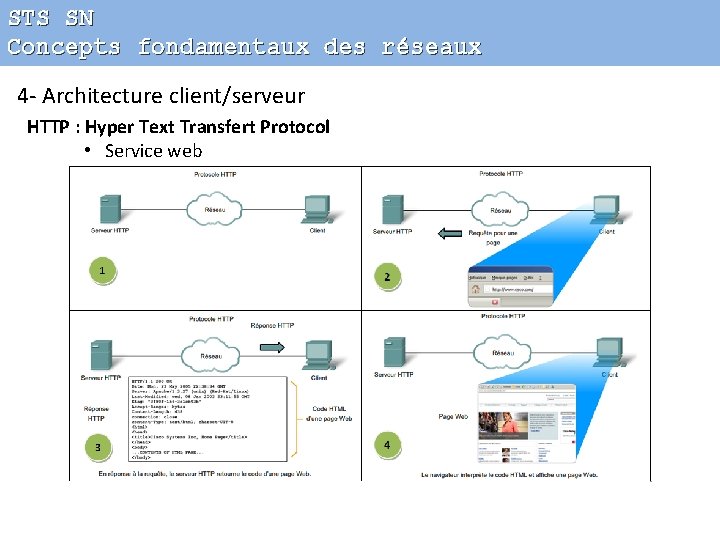

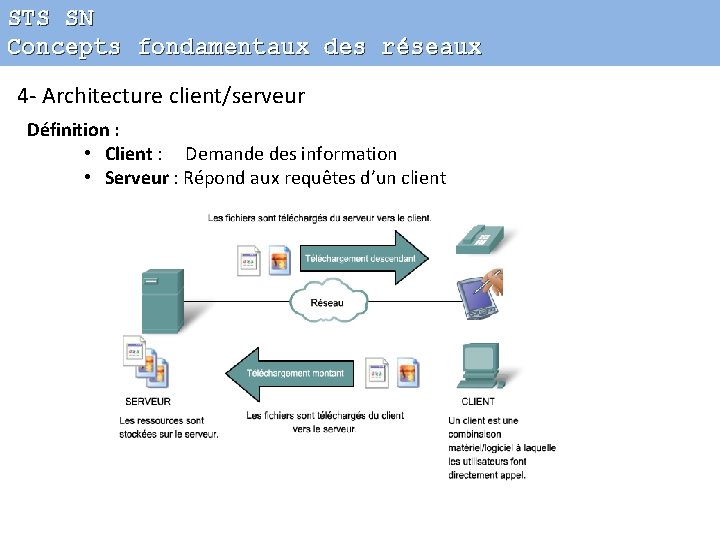

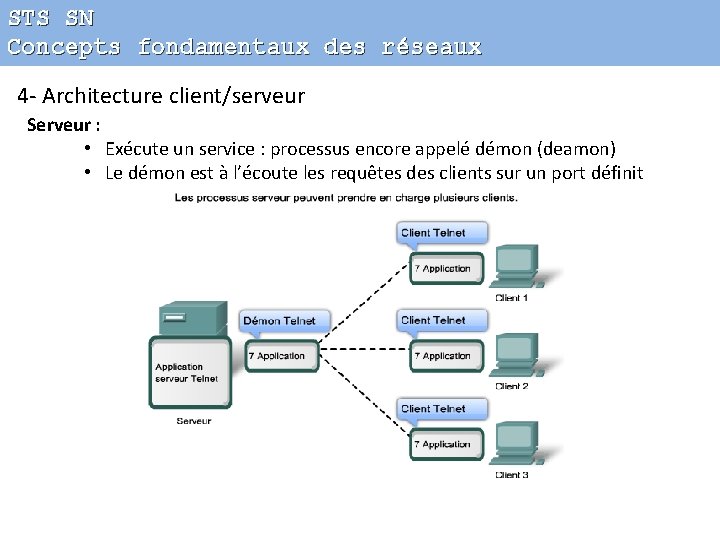

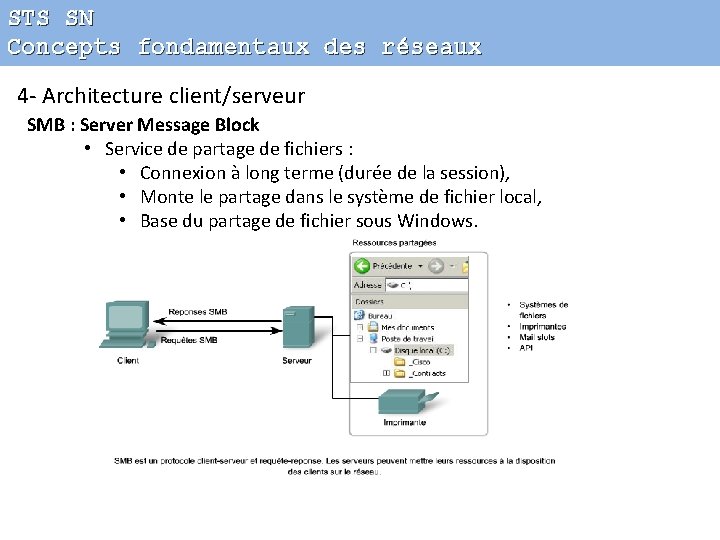

STS SN Concepts fondamentaux des réseaux 4 - Architecture client/serveur

STS SN Concepts fondamentaux des réseaux 4 - Architecture client/serveur Définition : • Client

STS SN Concepts fondamentaux des réseaux 4 - Architecture client/serveur Serveur : • Exécute

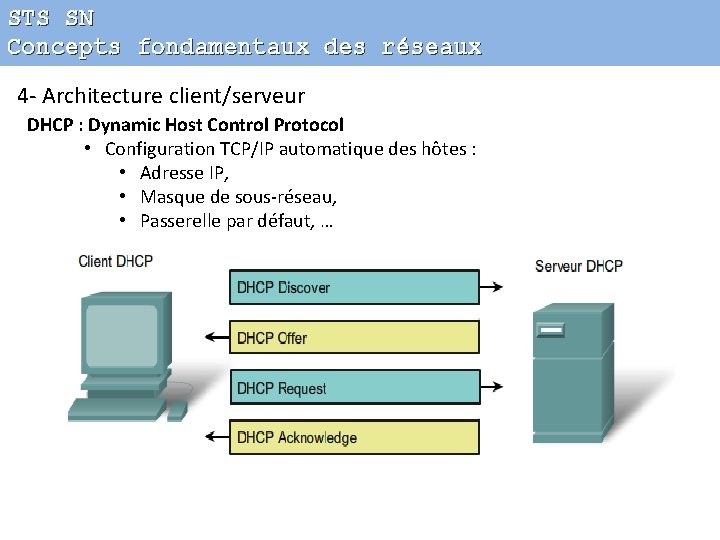

STS SN Concepts fondamentaux des réseaux 4 - Architecture client/serveur DHCP : Dynamic Host

STS SN Concepts fondamentaux des réseaux 4 - Architecture client/serveur SMB : Server Message

STS SN Concepts fondamentaux des réseaux 4 - Architecture client/serveur HTTP : Hyper Text

STS SN Concepts fondamentaux des réseaux 4 - Architecture client/serveur FTP : File Transfert

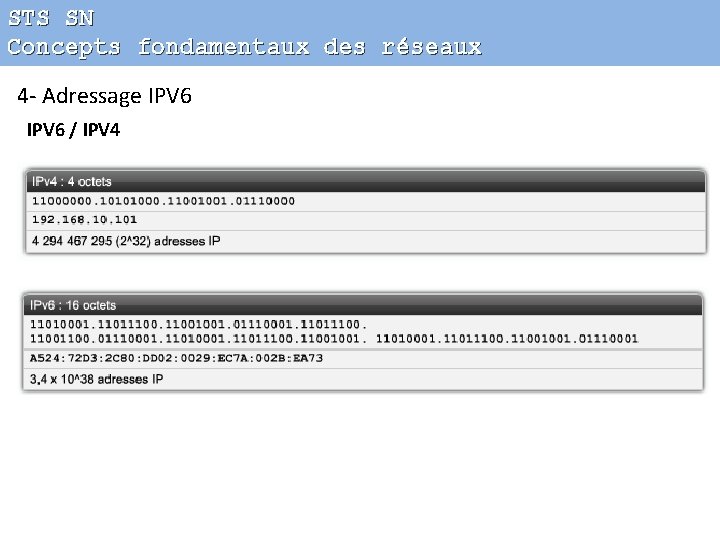

STS SN Concepts fondamentaux des réseaux 4 - Adressage IPV 6 Intérêt

STS SN Concepts fondamentaux des réseaux 4 - Adressage IPV 6 / IPV 4

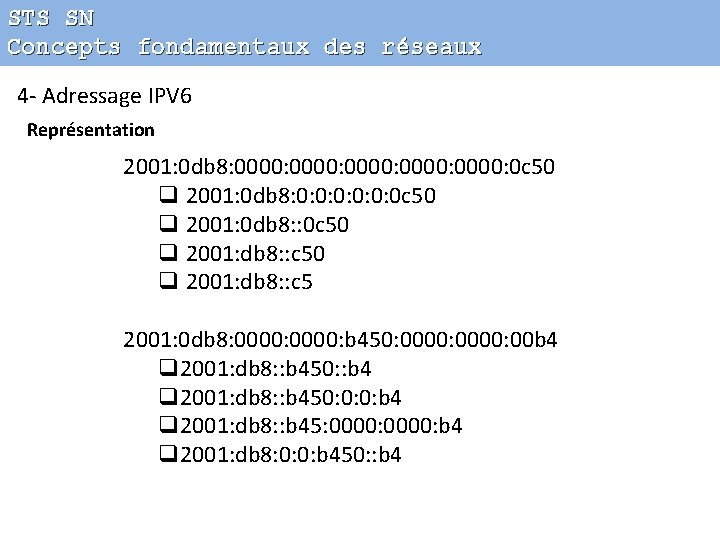

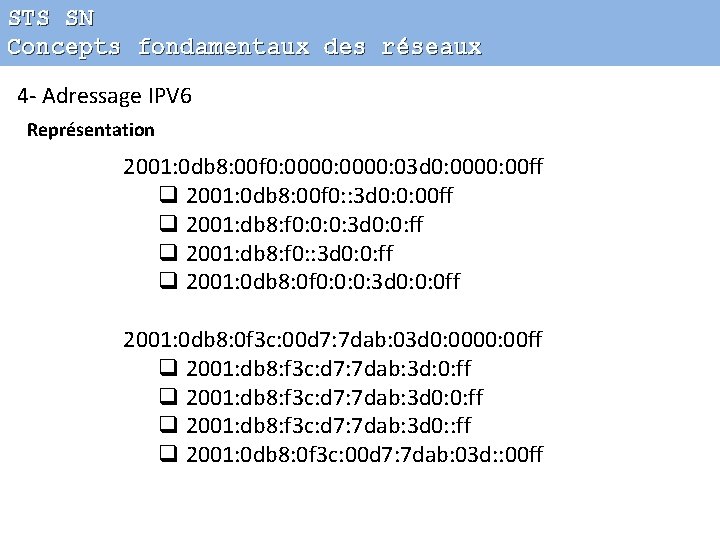

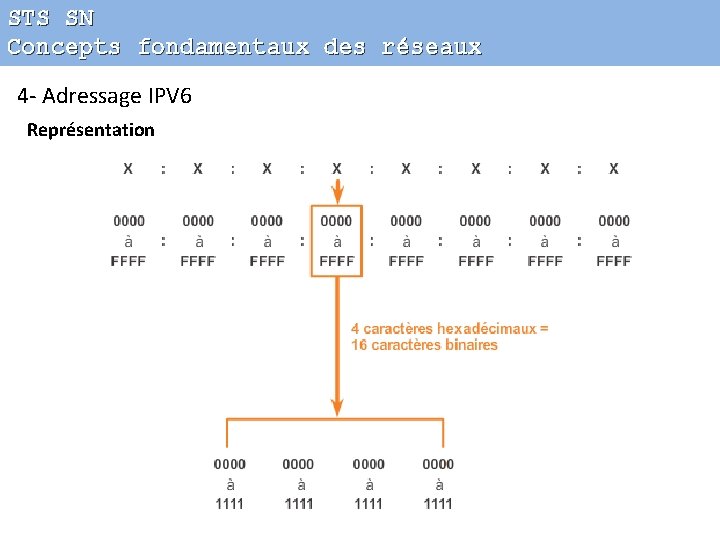

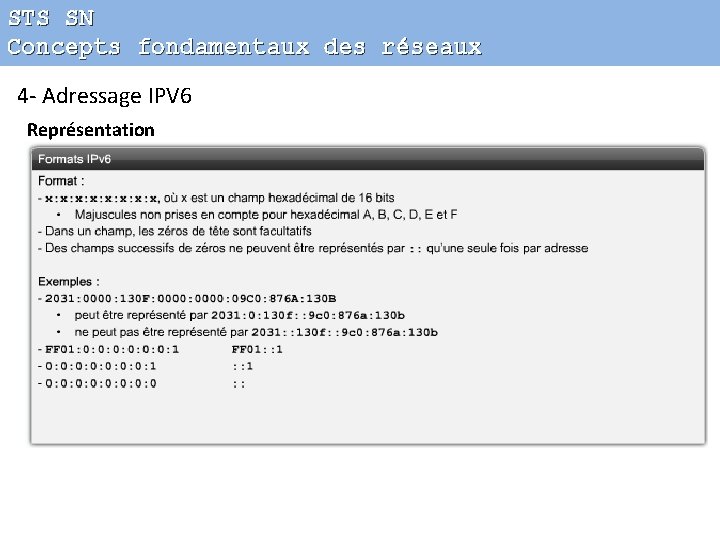

STS SN Concepts fondamentaux des réseaux 4 - Adressage IPV 6 Représentation

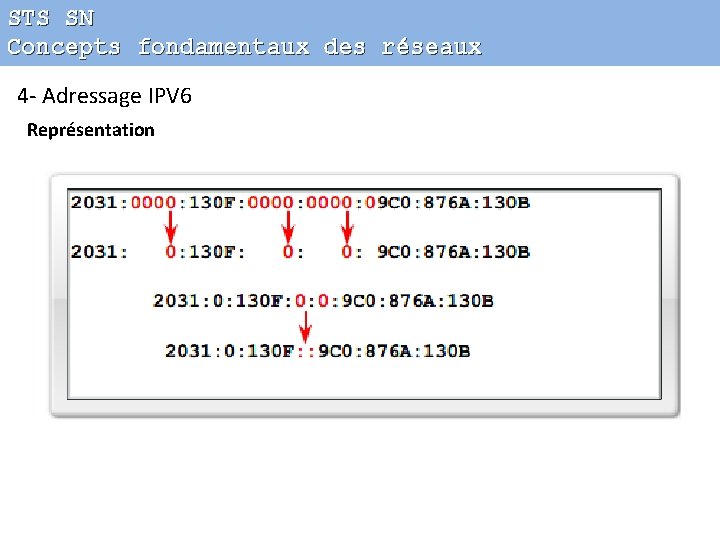

STS SN Concepts fondamentaux des réseaux 4 - Adressage IPV 6 Représentation 2001: 0

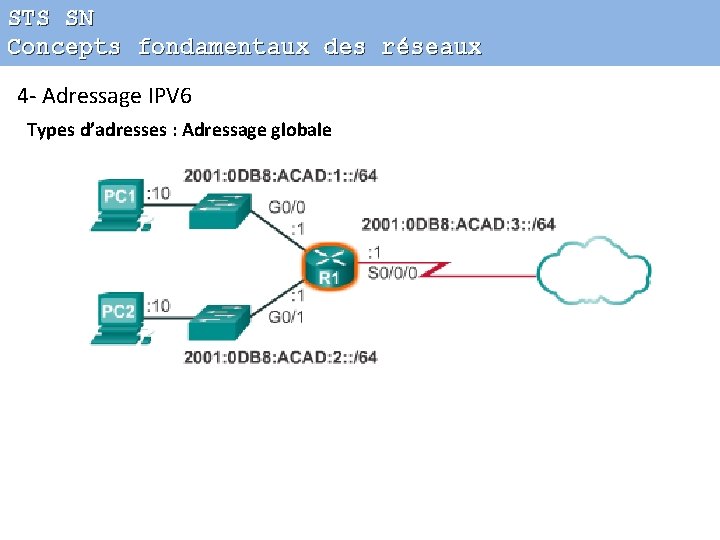

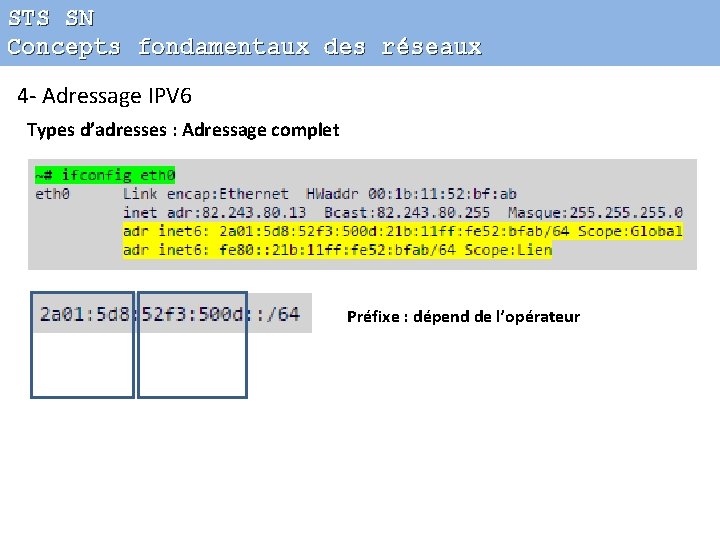

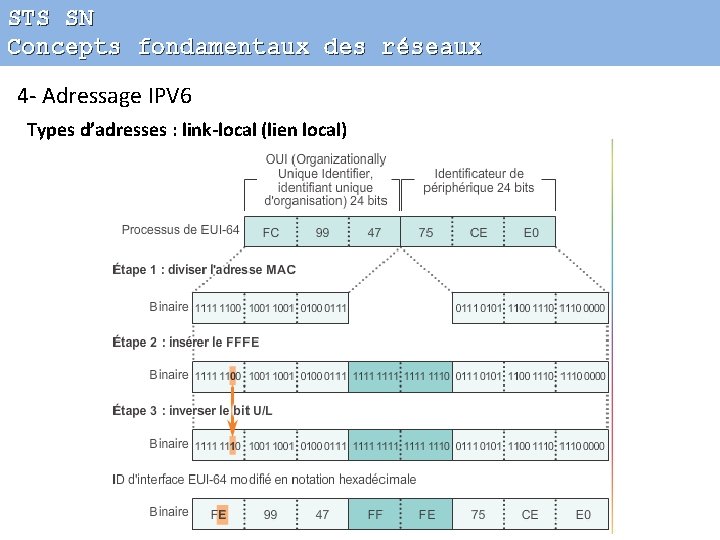

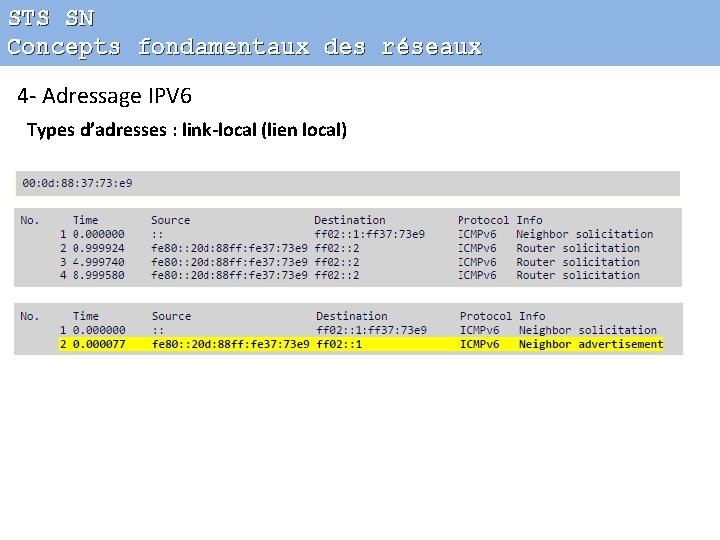

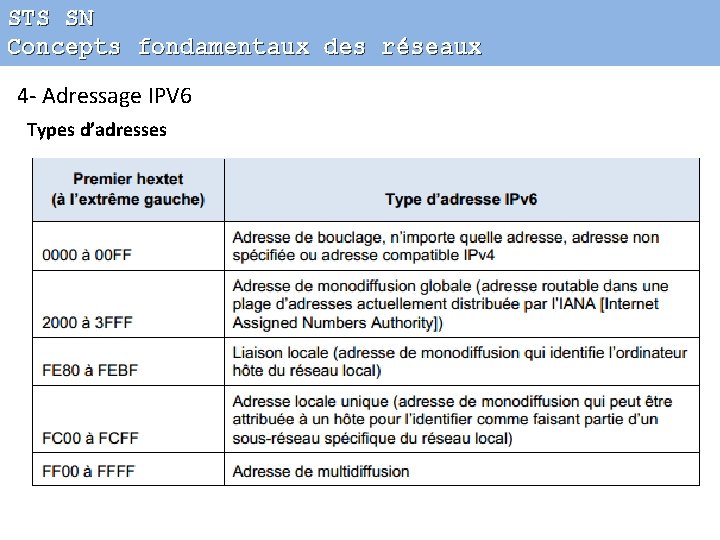

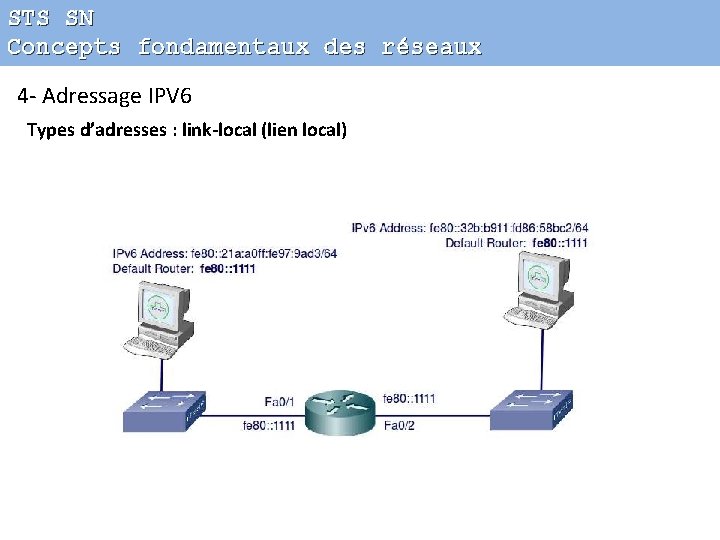

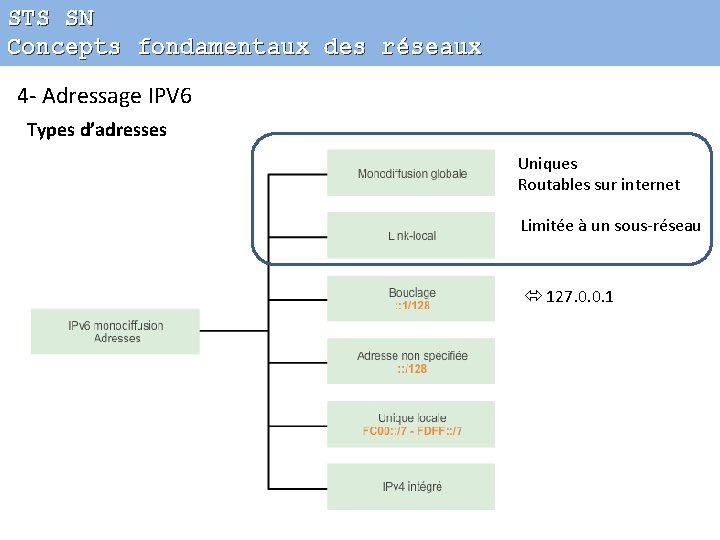

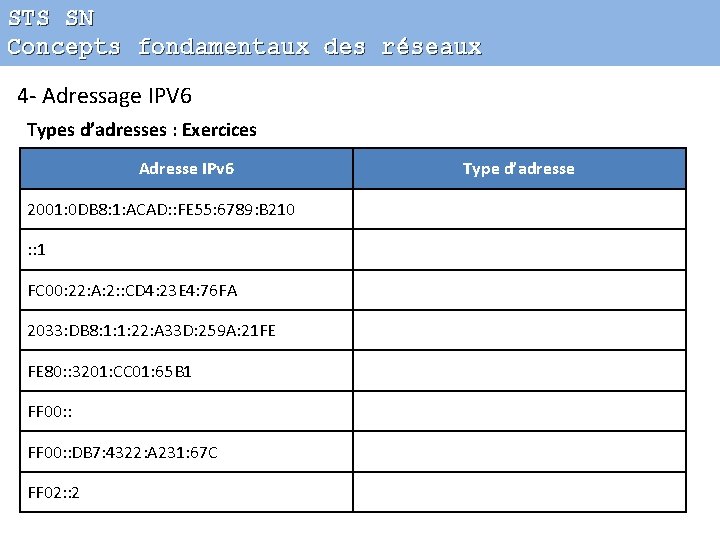

STS SN Concepts fondamentaux des réseaux 4 - Adressage IPV 6 Types d’adresses Uniques

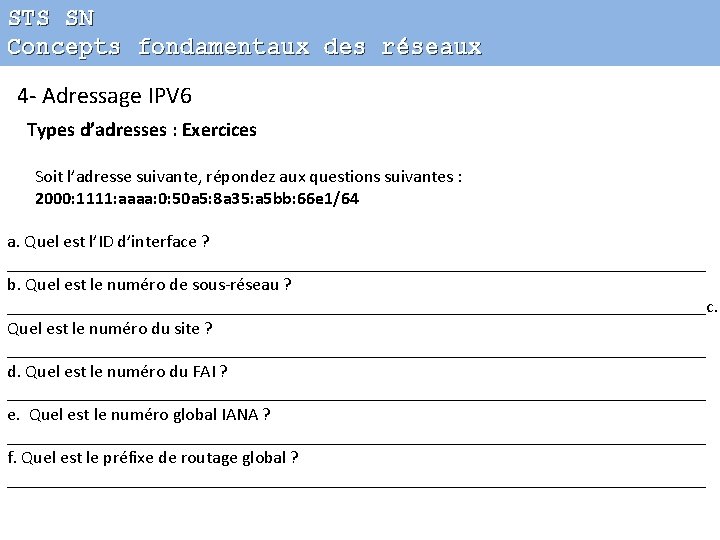

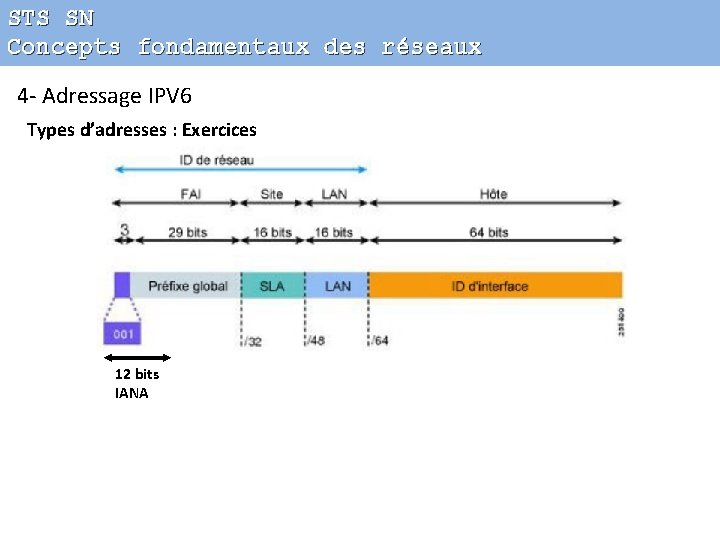

STS SN Concepts fondamentaux des réseaux 4 - Adressage IPV 6 Types d’adresses
