STS Fe Cr Oxygen or Oxidizing Environment Cr

STS 강 정의 Fe에 Cr 첨가에 따른 내식성 Oxygen or Oxidizing Environment Cr Rich Passive Film 30~50Å Parent Metal 3

STS 강의 분류 및 성질 Fe-Cr 의 평형 상태도 + Liquid 1600 Temperature(o. C) 1400 “The loop” 1200 1000 Austenite ( ) Ferrite ( ) + 800 Sigma (s) +s 600 10 20 30 % Cr by weight 40 50 4

STS 강의 분류 및 성질 Cr 및 Ni 당량에 따른 조직 0% 24 5% Nieq = %Ni + 30 (C+N) + 0. 5 %Mn 28 F F < Schaffler Diagram > F 1 % A F 20 20 % 40 16 A+M A+F 80% 12 M 8 4 0 0% M+F 0 4 8 12 16 100% A + M + F 20 F F 24 28 32 36 Creq = %Cr + %Mo + 1. 5 %Si + 0. 5 %Nb 5

STS 강의 분류 및 성질 페라이트 계 스테인레스 강의 상태도 Temperature Liquid Austenite 0 10 Ferrite 20 % Cr by weight 30 40 8

STS 강의 분류 및 성질 페라이트 계 스테인레스 강 Ø 상온 기계적 성질 및 고온강도 온도 (℃) 430 Y. S. (MPa) T. S. (MPa) R. T. 345 510 200 - 400 444 El. (%) 446 Y. S. (MPa) T. S. (MPa) 25 340 515 465 - - - 395 - 600 - 165 700 - 800 - El. (%) Y. S. (MPa) T. S. (MPa) El. (%) 30 345 550 20 480 - - 580 - - 450 - - 550 - - - 240 - 89 - - - 110 - 45 - - - 55 - 10

STS 강의 분류 및 성질 마르텐사이트 계 스테인레스 강의 상태도 Liquid Temperature Increased C content Austenite Ferrite Transforms to Austenite on heating Transforms to Martensite on Rapid Cooling 0 10 20 30 40 % Cr by weight 11

STS 강의 분류 및 성질 마르텐사이트 계 스테인레스 강의 발전 계통도 저 Si 403 고응력 13 Cr 저C 410 S 저C 410 L Mn 410 B 성형 13 Cr-0. 08 C 용접, 성형성 13 Cr-0. 02 C 내마모성 13 Cr-0. 8 Mn S 또는 Se 416 Se 절삭성 13 Cr-Se C 저감 440 A 410 S 420 F 절삭성 13 Cr-0. 2 C C 420 J 2 급냉경화능 13 Cr-0. 3 C 13 Cr-C≤ 0. 15 C 420 J 1 경화능 13 Cr-0. 2 C C, Cr 429 J 1 Ni 431 내마모, 내식성 16 Cr-0. 3 C 내식성 16 Cr-2 Ni-0. 2 C C, Cr 440 C C 저감 440 B 경도, 내식성 17 Cr-1 C 인성 17 Cr-0. 8 C 17 Cr-0. 7 C 12

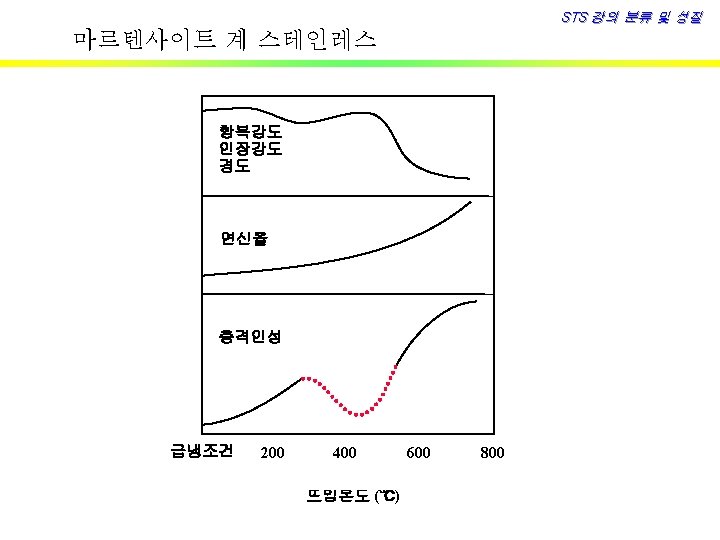

STS 강의 분류 및 성질 마르텐사이트 계 스테인레스 강 Ø 뜨임온도에 따른 기계적 성질 온도 (℃) 410 Y. S. (MPa) T. S. (MPa) 200 1000 1310 C: 41 15 47 315 965 1240 C: 39 15 425 1035 1345 C: 41 538 790 1000 648 585 758 온도 (℃) 경도 (HR) El. (%) 인성 (J) 온도 (℃) 420 Y. S. (MPa) T. S. (MPa) 200 1380 1755 10 47 315 1345 1725 10 17 - 425 1380 1755 C: 31 20 - 538 1000 1170 15 B: 97 23 102 648 585 860 20 431 경도 (HR) C: 48 El. (%) 인성 (J) 14 10 440 at 315℃ Grade Y. S. (MPa) T. S. (MPa) 경도 (HR) 41 C 1895 1965 C: 57 2 3 15 61 B 1860 1930 C; 55 3 4 C: 43 15 - A 1655 1795 C: 51 5 5 1035 C: 34 18 - 860 C: 24 20 68 Y. S. (MPa) T. S. (MPa) 경도 (HR) El. (%) 200 1070 1415 C: 43 15 315 1035 1345 C: 41 425 1070 1415 538 895 648 655 인성 (J) El. (%) 인성 (J) 14

STS 강의 분류 및 성질 400계 제품별 사용 예 q Fe-Cr계 410 L 430 11 Cr 0. 02 C Container 17 Cr 양식기 420 J 2 410 B 409 L 430 J 1 L 436 L 444 446 M 13 Cr-0. 3 C 12 Cr-0. 2 Cu 11 Cr-0. 3 Ti 18 Cr-1 Mo-Ti 도물류 Disk Brake 자동차(배기) 19 Cr-0. 5 Cu. Nb 세탁조 18 Cr-2 Mo. Nb 저수조 26 Cr-2 Mo. Nb 지붕재 자동차(배기) 15

STS 강의 분류 및 성질 오스테나이트 계 스테인레스 강의 상태도 Liquid Temperature 7% Ni 20% Ni Austenite 0 10 Ferrite 20 30 40 % Cr by weight 16

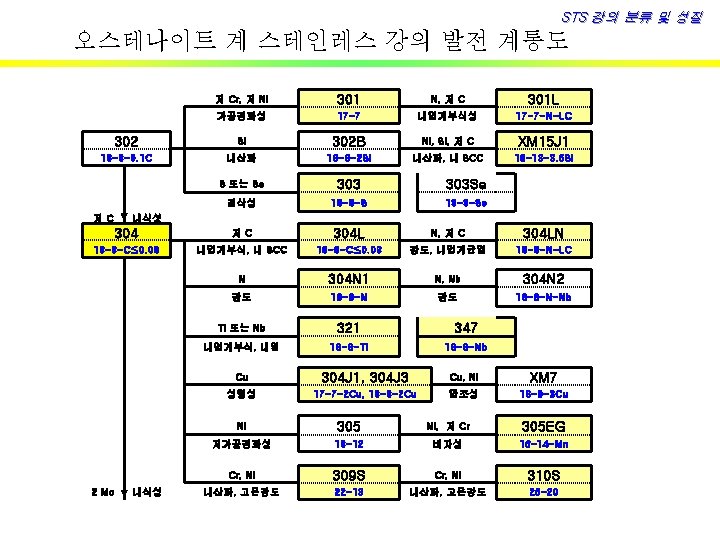

STS 강의 분류 및 성질 오스테나이트 계 스테인레스 강의 발전 계통도 저C 내식성 316 저C 316 L N 316 LN 17 -12 -2 Mo-C≤ 0. 08 내입계부식, 내 IGC 17 -12 -2 Mo-C≤ 0. 03 강도 17 -12 -2 M 0 -N-LC N 316 N 강도 17 -12 -2. 5 Mo-N S 316 F 절삭성 17 -12 -2 Mo-S Ti 또는 Nb 316 Ti 316 Nb 내입계부식, 내열 17 -12 -2 Mo-Ti 17 -12 -2 Mo-Nb 2 Cu 316 J 1 저C 316 J 1 L 내산성 17 -12 -2 Mo-2 Cu 내입계부식, 내 IGC 17 -12 -2 Mo-2 Cu-LC 317 저C 317 L N 18 -13 -3 Mo-C≤ 0. 08 내입계부식, 내 IGC 18 -13 -3 Mo-C ≤ 0. 03 3 Mo 내식성 강도 Mo, N 강도, 내식성 317 LN 18 -13 -3 Mo-N-LC 317 LNM 17 -13 -5 Mo-N-LC 18

STS 강의 분류 및 성질 오스테나이트 계 스테인레스 강 Ø Ø 소둔상태의 항복강도 및 인장강도 강종 301 304 L 316 L 309 S 310 S Y. S. (MPa) 275 290 270 290 310 T. S. (MPa) 755 580 560 620 655 냉간가공량에 따른 항복강도 및 인장강도 변화 강종 301 304 310 S 강도 냉간 가공량 10% 30% 50% Y. S. (MPa) 585 1035 1310 T. S. (MPa) 1035 1275 1445 Y. S. (MPa) 480 825 1000 T. S. (MPa) 685 860 1100 Y. S. (MPa) 470 854 1010 T. S. (MPa) 744 965 1145 19

STS 강의 분류 및 성질 300계 제품별 사용 예 q Fe-Cr-Ni계 304 18 Cr 8 Ni 범용 301(L) 304 J 1 304 N 1 305 EG 321 316 L XM 15 J 1 17 Cr-7 Ni 17 Cr-8 Ni 2 Cu Sink, 보온병 19 Cr-8 Ni 0. 13 N 가로등주 16 Cr-14 Ni 18 Cr-9 Ni 0. 3 Ti 산업설비 18 Cr-12 Ni 2 Mo 산업설비 19 Cr-13 Ni 4 Si 자동차(배기) 전동차 전자총 20

STS 강의 분류 및 성질 2상계 스테인레스강 Compositions (wt. %) Strength (MPa) Y. S. Cr Ni Mo N etc. CPT (℃) S 32304 23 4 - 0. 1 - ~20 S 31803 22 5 2. 8 0. 15 - ~35 S 32205 22 5 3. 1 0. 18 - ~40 255 S 32550 25 6. 5 3 0. 18 1. 6 Cu ~50 550 760 15 32 2507 S 32750 25 7 3. 5 0. 27 - ~70 550 795 15 32 Steel UNS 2304 2205 T. S. El. (%) Hard’ (HRC) 400 600 25 32 450 620 25 32 2205 22 Cr-5 Ni-3 Mo 탈황/해수설비 21

STS 강의 분류 및 성질 석출경화계 스테인레스강 C Cr Ni Cu Al Heat treatment Y. S. (MPa) T. S. Hard’ (MPa) (HRC) 470~490℃ 급냉 1175 1310 40 0. 15 H 1025 ~ 0. 45 H 1075 540~560℃ 급냉 1000 1070 35 570~590℃ 급냉 860 1000 31 H 1150 610~630℃ 급냉 725 930 28 960 1140 35 1030 1230 40 Nb H 900 STS 0. 07 17 630 STS 0. 09 17 631 4 7 4 - - 0. 75 ~ 1. 5 760 15℃ 90분 유지, 15℃TH 1050 30분 (1시간), 565 10℃ 90분, 공냉 RH 950 955 10℃ 10분, 공냉, -73 6℃ 로 8시간(24시간), 510 10℃ 60분, 공냉 22

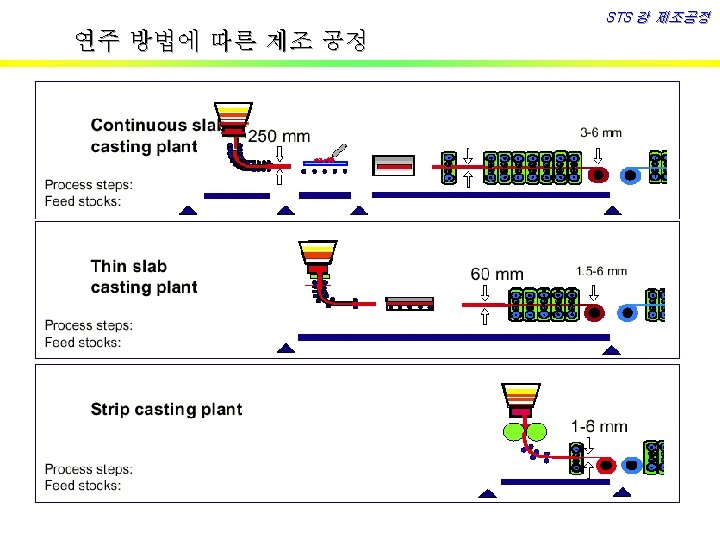

STS 강 제조공정 전세계 조강생산 및 제조 기술개발 추이 20. 000 18. 000 Strip Casting 14. 000 12. 000 Thin Slab Casting 10. 000 Tandem Cold Rolling Continuous Casting 8. 000 AOD 6. 000 DRAP VOD Z-Mill 4. 000 2. 000 ▪ Growth Rate (1950 ~ 2001) : 6. 0 % /Y ▪ 전세계 조강능력 증강 (~2005) : 450만톤 증가 예상 00 20 95 19 90 19 85 19 80 19 75 19 70 19 65 19 60 19 55 19 50 0 19 '000 metric tonnes 16. 000 25

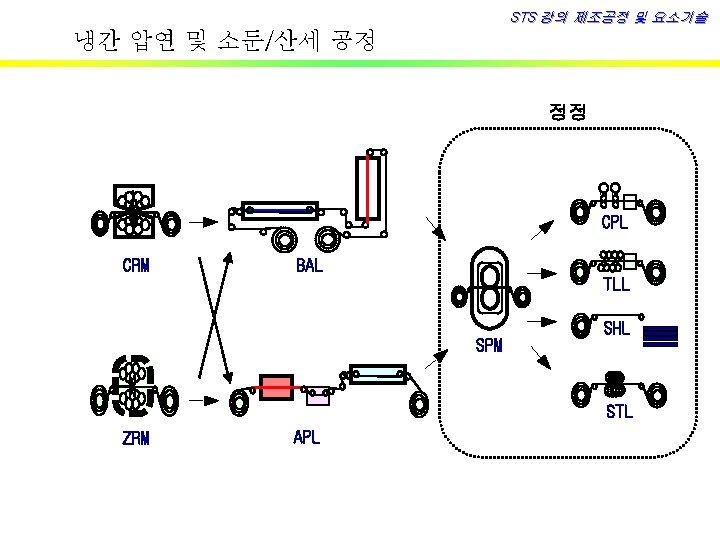

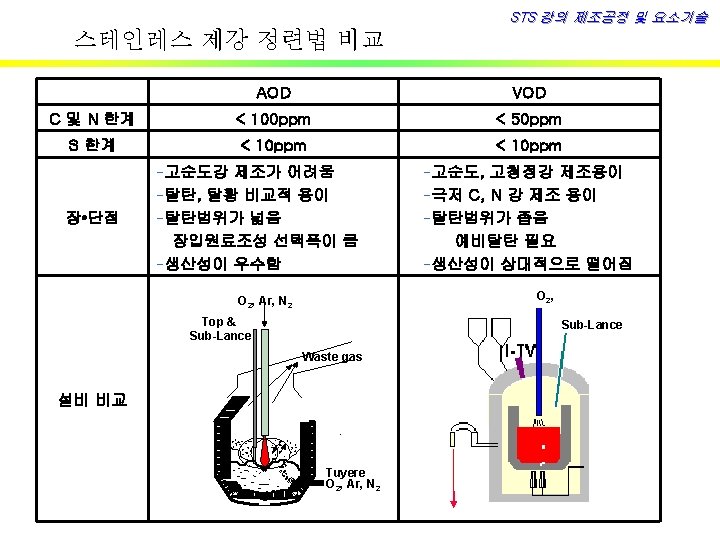

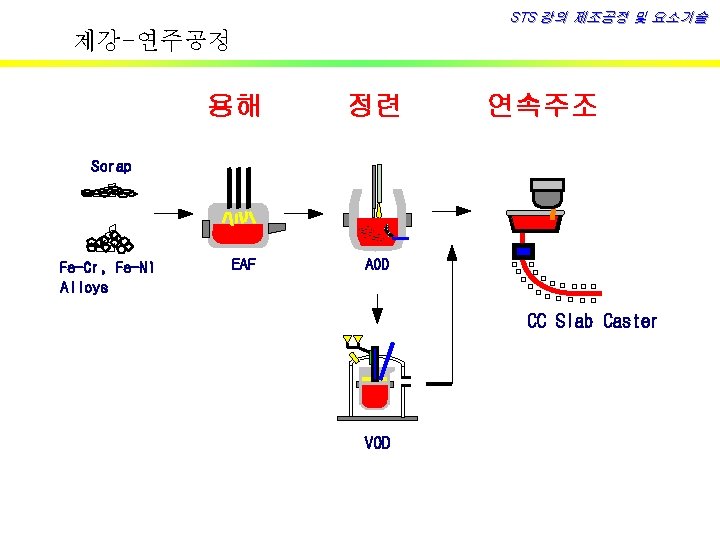

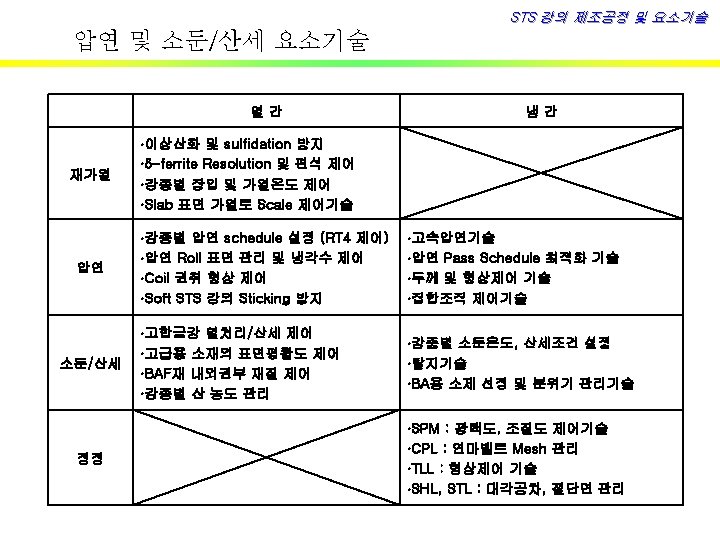

스테인레스 제조 설비보유 현황 구분 공장 보유설비 제강 공정 1제강 전기로 : EAF (Electro Arc Furnace) 정련로 : AOD (Argon Oxygen Decarburizer) 연주기 : Combi-Caster (slab & bloom) 600 2제강 전기로 : EAF (Electro Arc Furnace) 정련로 : AOD (Argon Oxygen Decarburizer) VOD (Vacuum Oxygen Decarburizer) 연주기 : Continuous Caster (slab) 600 열연 공정 소둔 산세 준비설비 상소둔 소둔산세 연마설비 냉연 공정 냉연 압연기 : : CPL (Coil preparation Line) BAF (Batch Annealing Furnace) H-AP (Hot Annealing & Pickling) CGL (Continuous Grinding Line) : ZRM (Zimna Rolling Mill) CRM (Cold Rolling Mill) 소둔산세 : C-AP (Cold Annealing & Pickling) 광휘소둔 : BAL (Bright Annealing Line) 정정설비 : SPM (Skin Pass Mill) CPL (Coil Polishing Line) TLL (Tension Leveling Line) STL (Side Trimming Line) SHL (Shearing Line) 능력(천톤/년) 1, 200 180 28

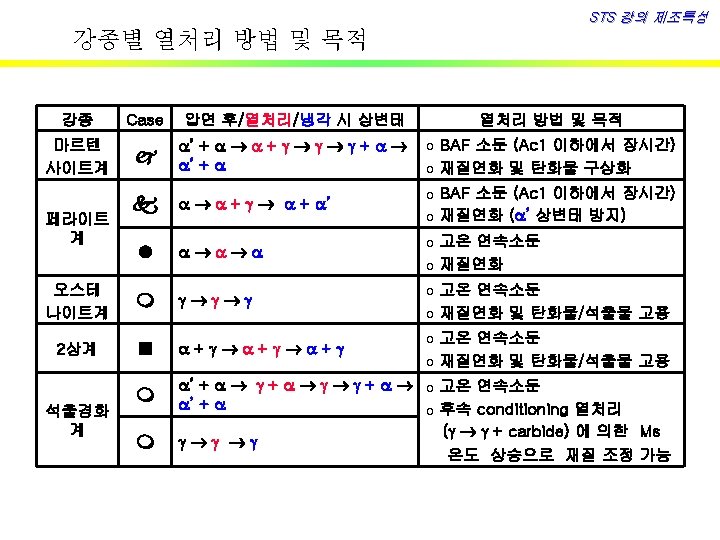

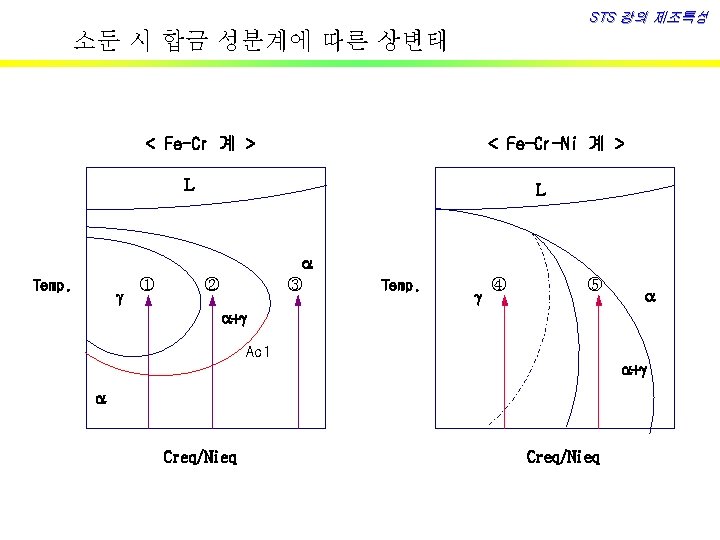

STS 강의 제조특성 강종별 소둔 Specification 강종 오스 테나 이트 2상 KS, JIS (301, 304, 316, 317)계열 302, 305, 309 S, 310 S, XM 15 J 1 1010~1150℃, 급냉 316 Ti, 321 920~1150℃, 급냉 347 980~1150℃, 급냉 329 J 1, 329 J 3 L, 329 J 4 L 950~1100℃, 급냉 ASTM 1038℃, 급냉 850~930℃ 안정화처리 - S 32304 - 980℃, 급냉 S 31803 - 1038℃, 급냉 S 32750 - 1025~1125℃, 급냉 405 780~830℃, 급냉 또는 서냉 410 L 700~820℃, 급냉 또는 서냉 429, 430, 434 780~850℃, 급냉 또는 서냉 430 LX 780~950℃, 급냉 또는 서냉 409 L, 430 J 1 L, 436 L, 444 800~1050℃, 급냉 447 J 1, XM 27 900~1050℃, 급냉 마르 텐사 이트 403, 410 S 약 750℃ 급냉 또는 800~900℃ 서 냉 420 J 1, 429 J 1, 420 J 2, 444 A 약 750℃ 공냉 또는 800~900℃ 서 냉 석출 630 1020~1060℃, 급냉 페라 이트 1038℃, 급냉 ( 982℃ 안정화처리) 기계적 특성 만족하는 수준으로 열처리 40

STS 강의 개발동향 자동차 배기계용 ·주요용도 : Exhaust Manifold, Flexible Tube, Catalytic Converter, Muffler ·요구특성 : 내산화성, 내열 피로성, 내고온염 부식성, 가공성, 용접성 내응축수 부식성 ·신제품 개발 추이 및 개발 현황 20 Cr-5 Al XM 15 J 1 Al Coat 439 L 429 EM 고 온 내 부 식 성 430 J 1 L 304 Al Coat 409 L 436 L 439 L 409 L Al도금 탄소강 주철 Exhaust Manifold Flexible Tube Catalytic Converter Muffler 44
