Corso di Scilab: Elaborazione dati misure sulle macchine elettriche Prof. Sergio De Nisi Elaborazione dati misure sulle macchine elettriche E’ possibile utilizzare Scilab per elaborare i dati di una qualsiasi prova di laboratorio. Come esempio scegliamo la prova a vuoto sul trasformatore monofase.
Corso di Scilab: Elaborazione dati misure sulle macchine elettriche Prof. Sergio De Nisi Elaborazione dati misure sulle macchine elettriche Disponiamo di: un voltmetro V tre amperometri A 1, A 2 ed A 3 quattro wattmetri (inserzione Barbagelata) W 1, W 2 e W 4.
Corso di Scilab: Elaborazione dati misure sulle macchine elettriche Prof. Sergio De Nisi Elaborazione dati misure sulle macchine elettriche Vengono effettuate cinque misure a diversi valori di tensione. Ecco la tabella. V (V) A 1 (A) A 2 (A) A 3 (A) W 1 (W) W 2 (W) W 3 (W) W 4 (W) 99 0. 055 0. 030 0. 053 3. 95 0. 5 4 7. 1 198 0. 111 0. 063 0. 113 15. 4 0. 5 3. 95 28. 9 297 0. 358 0. 199 0. 360 52 -12. 3 -43. 2 50. 4 396 1. 340 0. 790 1. 320 194 -117 -316 171 475 3. 175 1. 880 3. 025 514 -372 -920 414
Corso di Scilab: Elaborazione dati misure sulle macchine elettriche Prof. Sergio De Nisi Elaborazione dati misure sulle macchine elettriche Elaborazione dati I = (A 1+A 2+A 3)/3 P = W 1 + W 2 Q= S = V*I cosjo = P/S

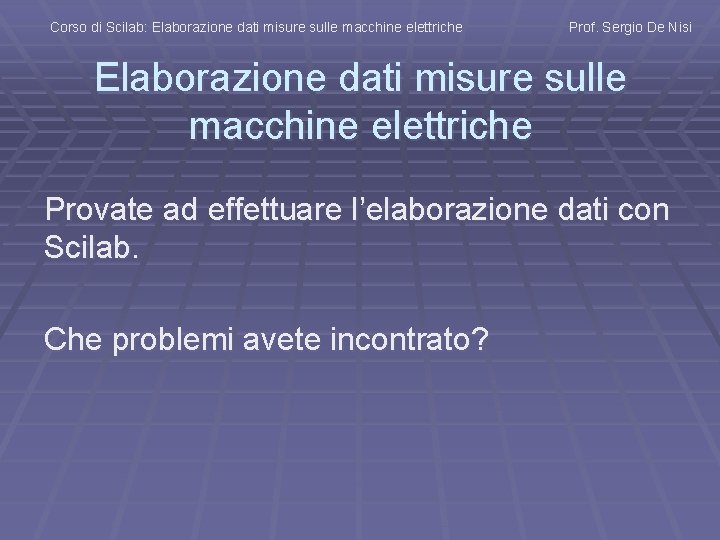

Corso di Scilab: Elaborazione dati misure sulle macchine elettriche Prof. Sergio De Nisi Elaborazione dati misure sulle macchine elettriche Provate ad effettuare l’elaborazione dati con Scilab. Che problemi avete incontrato?
Corso di Scilab: Elaborazione dati misure sulle macchine elettriche Prof. Sergio De Nisi Elaborazione dati misure sulle macchine elettriche Il problema principale è che i prodotti tra vettori seguono regole particolari, non adatte a quanto ci serve in questo caso. Dati due vettori di uguali dimensioni, x ed y, vogliamo ottenere un vettore z tale che: zi = xi*yi
Corso di Scilab: Elaborazione dati misure sulle macchine elettriche Prof. Sergio De Nisi Elaborazione dati misure sulle macchine elettriche Se provate a scrivere: z = x*y Scilab comunica la presenza di un errore Scrivete, invece, z = x. *y e verificate il risultato
Corso di Scilab: Elaborazione dati misure sulle macchine elettriche Prof. Sergio De Nisi Elaborazione dati misure sulle macchine elettriche Effettuate, ora, l’elaborazione dei dati con Scilab. Per tracciare i grafici usate la funzione plot(x, y).
Corso di Scilab: Elaborazione dati misure sulle macchine elettriche Prof. Sergio De Nisi Elaborazione dati misure sulle macchine elettriche I grafici sono stati tracciati tutti sugli stessi assi! Inoltre non ci sono né titoli né descrizioni degli assi. Che fare?
Corso di Scilab: Elaborazione dati misure sulle macchine elettriche Prof. Sergio De Nisi Elaborazione dati misure sulle macchine elettriche Per risolvere il primo problema è sufficiente aprire una finestra grafica vuota prima di ogni plot utilizzando la funzione scf(). Es. scf() plot(V, P)
Corso di Scilab: Elaborazione dati misure sulle macchine elettriche Prof. Sergio De Nisi Elaborazione dati misure sulle macchine elettriche Per risolvere il secondo problema, dopo un plot, provate a scrivere: xtitle(“gatta cicogna”, “cicorie”, “cime di rapa”) Che succede? Commentare, please!
