Strumenti di misura Gli strumenti di misura utilizzati

Strumenti di misura Gli strumenti di misura utilizzati dagli antichi romani erano: • La groma • La regula • Il compasso • il chorobates • la dioptra • La libra acquaria

La groma Descrizione: La groma era uno strumento geodedico, composta da quattro bracci uguali disposti a perfetto angolo retto formando così una croce all’ estremità pendono quattro fili detti “nervia” mantenuti in tensione da dei contrappesi detti “pondera”, questa croce era sostenuta da un? asta di legno munito all’ estremità di una punta di ferro per facilitare la penetrazione nel suolo e di permettere la libera rotazione di 360° gradi l’estremità opposta era formata da una mensola a forma di rostro lunga un piede che consetiva alla parte superiore di ruotare anch’essa liberamente di 360° Utilizzo: La groma era utilizzata per le misurazioni e nelle terminazioni agrarie e per tracciare strade, acquedotti, accampamenti militari ed edifici urbani

Le due strade principali Definizione: La groma era utilizzata soprattutto per tracciare le strade, si partiva inizialmente da due strade principali il “decumano” che percorre il tratto da est a ovest questa era la via commerciale, mentre invece la strada che va da sud a nord è il “cardo” era la strada più aristocratica dove anche gli alloggi erano più costosi, all’incrocio di queste due strade nel punto centrale c’era il “foro”

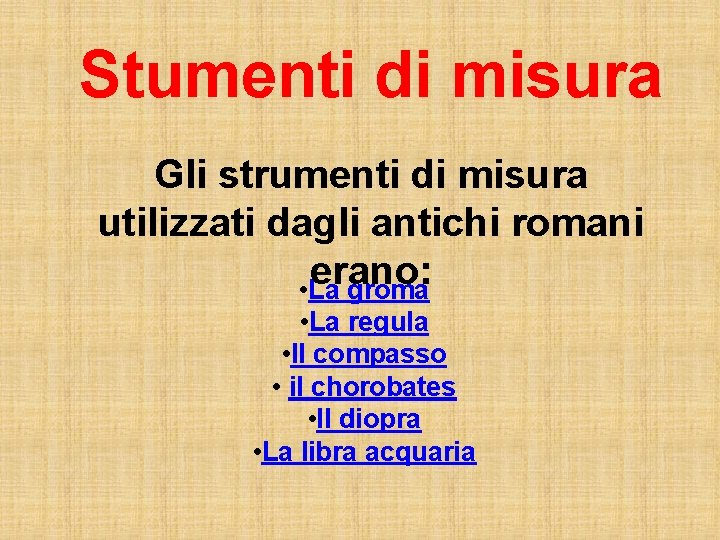

Stumenti di misura Gli strumenti di misura utilizzati dagli antichi romani erano: • La groma • La regula • Il compasso • il chorobates • Il diopra • La libra acquaria

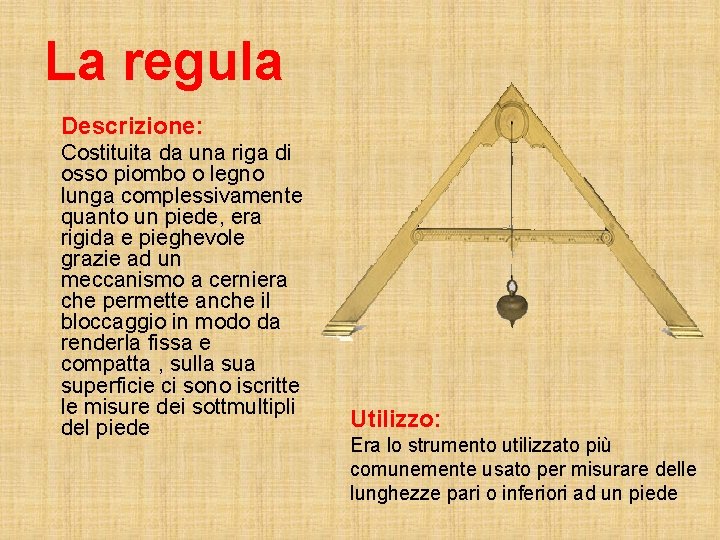

La regula Descrizione: Costituita da una riga di osso piombo o legno lunga complessivamente quanto un piede, era rigida e pieghevole grazie ad un meccanismo a cerniera che permette anche il bloccaggio in modo da renderla fissa e compatta , sulla superficie ci sono iscritte le misure dei sottmultipli del piede Utilizzo: Era lo strumento utilizzato più comunemente usato per misurare delle lunghezze pari o inferiori ad un piede

Unità di misura degli antichi romani

Stumenti di misura Gli strumenti di misura utilizzati dagli antichi romani erano: • La groma • La regula • Il compasso • il chorobates • Il diopra • La libra acquaria

Il compasso Descrizione: I compassi erano quasi identici a quelli di oggi, altre ai classici compassi di forma triangolare e allungabili i romani utilizzavano anche quelli più complessi chiamati compassi a “riduzione” compassi composti da due coppie di bracci di misure differenti in modo da riportare misure in scala, erano realizzati anch’essi in metallo prevalentemente ma sono stati trovati anche compassi in legno, il compasso poteva avere anche una forma molto complessa con aggiunta di ulteriore segmenti in modo da poter misurare non solo angoli retti ma anche acuti ed ottusi, era costruito da due barre unite dove era fatto pendere un filo dove era aggiunto il contrappeso attaccato all’ estremità del filo Utilizzo: Il compasso era utilizzato per la misurazione di angoli retti e con l’aggiunta di altri segmenti i romani riuscirono anche a misurare gli angoli acuti e ottusi

Stumenti di misura Gli strumenti di misura utilizzati dagli antichi romani erano: • La groma • La regula • Il compasso • il chorobates • Il diopra • La libra acquaria

Il chorobates Descrizione: Era composto da un telaio i cui appoggi distavano tra loro 5, 90 metri, alle estremità erano posti due fili di piombo che entrambi toccavano un segno prestabilito; nella parte superiore del telaio una vaschetta lunga 1, 45 m e larga 1, 85 cm profonda 2, 77 cm riempita d’acqua permetteva il controllo della stabilità dello strumento in caso di vento Utilizzo: Era uno strumento usato per tracciare linee di livello

Stumenti di misura Gli strumenti di misura utilizzati dagli antichi romani erano: • La groma • La regula • Il compasso • il chorobates • Il diopra • La libra acquaria

La dioptra Descrizione: Quella utilizzata da Archimede era un regolo con un visore applicato e un cilindretto verticale mobile, quello utilizzato da Tolomeo era una alidada con due traguardi a prisma (quest’ultimo è il modello più complesso) il dispositivo era fornito di due dischi girevoli Utilizzo: e di alidada poggiava su un Erano utilizzati in antichità per misurare tre piedi le distanze angolari celesti, infatti Archimede se ne servì per misurare il diametro del sole, poteva essere usate anche per rilevare le differenze di livello tra determiati punti di una superficie

Stumenti di misura Gli strumenti di misura utilizzati dagli antichi romani erano: • La groma • La regula • Il compasso • il chorobates • Il diopra • La libra acquaria

La libra acquaria Descrizione: Questo strumento a causa delle poche fonti ritrovate ha due ipotesi sulla sua foema. La prima suppene che era formato da un regolo orizzontale inserito perpendicolarmente in un piano verticale con un peso alla base ed un anello in cima, la seconda si suppone che sia un apparecchio fondato sul principio dei vasi comunicanti cioè un tubo con alle sue estremità due boccette di vetro nelle quali verificare il livello dell’ acqua Utilizzo: La libra acquaria era utilizzata per misurare il livello dell’acqua

Grazie per l’attenzione!!! Prodotto composto da: D’Amario Edoardo Camilla Goracci Liceo scientifico Leonardo Da Vinci anno 2013/2014 classe 1°I
