Telekomunikaciona infrastruktura Pod pojmom telekomunikaciona infrastruktura uglavnom podrazumevamo telefonske instalacije. Medjutim, u poslovnim objektima je telekomunikaciona infrastruktura je vremenom postala kompleksna. Pored telefonske instalacije, danas se u objektu nalazi i niz drugih signalno-telekomunikacionih instalacija (npr. računarska mreža, kablovsko distributivni sistem, . . . ). Sve te instalacije imaju razlličite načine povezivanja, održavanja i eksploatacije, što telekomunikacionu infrastrukturu čini skupom i komplikovanom. 1995. godine usvojen set standarada kojima se uvodi novi način izvodjenja telekomunikacione infrastrukture – strukturno ili generičko kabliranje (eng. Generic cabling) i kojim se vrši integracija većine signalno-telekomunikacionih sistema u objektu poslovnog ili stambenog karaktera. To su standardi: • ISO 11801 SE – Generic cablng for customer permises • EN 50173 – Evreopski standard • TIA/EIA 568 A i 568 B – Američki standard Strukturno ili generičko kabliranje (eng. Generic cabling) podrazumeva izgradnju jedinstvenog kablovskog sistema za sve STK instalacije u objektu koje prenose informacije u propusnom opsegu do 600 MHz. Struktura mreže mora da bude takva da se bez ikakvih promena u kablovskom sistemu može prekonfigurisati u zavisnosti od potreba korisnika. Fleksibilnost strukturne mreže se postiže na lak i jednostavan način intervencijom na kablovskim razdelnicima (patch panel-ima). Strukturna mreža mora da: • podržava različite servise • omogući izbor servisa samo na osnovu spajanja na odgovarajuću aktivnu opremu • obezbedi funkcionalnost sistema najmanje 10 godina
Strukturno kabliranje Strukturno ili generičko kabliranje (eng. Generic cabling) se prema standardu ISO 11801 SE sastoji iz tri podsistema i to: • primarni (eng. Campus backbone) kablovski sistem – kabliranje okosnice (kičme) kampusa • sekundarni (eng. Building backbone) kablovski sistem – kabliranje okosnice (kičme) zgrade • tercijani kablovski sistem – horizontalno (spratn, etažno) kabliranje Kabliranje okosnice (kičme) kampusa (eng. Campus backbone) podrazumeva povezivanje (umrežavanje) više lokacijski bliskih objekata (različite zgrade na relativno malogm geografskom području). Za kabliranje u ovoj oblasti koriste se SM ili MM optički kablovi. Kabliranje okosnice (kičme) zgrade (eng. Building backbone) podrazumeva povezivanje (umrežavanje) spratnih koncentratora (razdelnika) sa glavnim koncentratorom (razdelnikom). Često ga nazivamo i vertikalnim kabliranjem. Za kabliranje u ovoj oblasti koriste se žičani instalacioni TK kablovi i SM ili MM optički kablovi. Horizontalno (spratno, etažno) kabliranje podrazumeva povezivanje TK priključnica sa spratnim koncentratorom (razdelnikom). Za kabliranje u ovoj oblasti koriste se žičani instalacioni TK kablovi i redje SM ili MM optički kablovi.
Strukturno kabliranje Strukturno ili generičko kabliranje uvodi nekoliko novih termina: • unutrašnji kablovski izvod (eng. Building entrance facility) - mesto uvoda TK kablova u objekat • soba za opremu (eng. Equipment room, ER) – soba/prostorija u kojoj se nalazi potrebna telekomunikaciona oprema namenjena celom objektu • telekomunikaciona soba/orman (eng. Telecommunication room/closet) – soba/prostorija ili orman (REK) u kojoj se nalazi potrebna oprema kabliranja okosnice zgrade • razdelnik kampusa (eng. Campus distributor, CD) glavni razdelnik za skup objekata na kome se nalazi koncentracija kablova okosnice (kičme) kampusa • razdelnici objekta (eng. Building distributor, BD) – glavni razdelnik u objektu na kome se nalazi koncentracija kablova okosnice (kičme) zgrade • spratni zadelnici (eng. Floor distributor, FD) – razdelnik na svakom spratu zgrade na kome se nalazi koncentr. horizontalnog kabliranja • konsolidacijska tačka (eng. Consolidation point, CP) – prolazna ili privremena koncentracija kablova horizont. kabliranja – konsolidacija kablova • TK priključnice (eng. Telecommunications outlets, TO) • radni prostor/mesto (eng. Work area , WA) – deo zgrade u kome je aktivan TK terminal

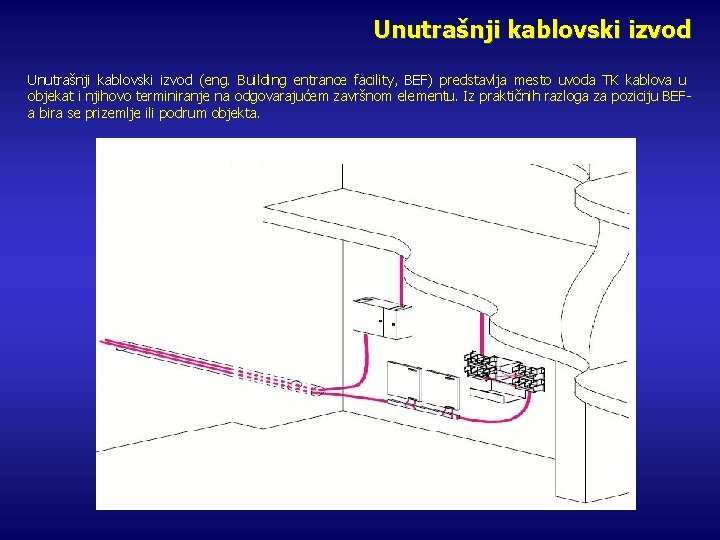

Unutrašnji kablovski izvod (eng. Building entrance facility, BEF) predstavlja mesto uvoda TK kablova u objekat i njihovo terminiranje na odgovarajućem završnom elementu. Iz praktičnih razloga za poziciju BEFa bira se prizemlje ili podrum objekta.
Unutrašnji kablovski izvod (eng. Building entrance facility, BEF) predstavlja mesto uvoda TK kablova u objekat i njihovo terminiranje na odgovarajućem završnom elementu. Iz praktičnih razloga za poziciju BEFa bira se prizemlje ili podrum objekta.
Poprečne veze Strukturno ili generičko kabliranje pod poprečnim (opcionim ili redundantnim) vezama podrazumeva medjusobno povezivanje razdelnika (eng. Inter-Distributor link) radi povećanja pouzdanosti strukturne mreže. Prema standardu nisu obavezne, ali se u praksi često sreću (češće na nivou FD-FD, nego BD-BD). Povezivanje pojedinih TO optičkim kablom na CD ili BD se radi u cilju povećanja pouzdanosti i protoka podataka, a poznato je kao centralizovana optička arhitektura (eng. Centralised optical architecture, COA).
