Strukturerende elementer i UML Strukturerende elementer er substantivene

Strukturerende elementer i UML • Strukturerende elementer er substantivene i UML • Det finnes både abstrakte og konkrete substantiver • Dette tilsvarer klasser og instanser i UML • Vanlig språk kan ikke vise om et ord er abstrakt eller konkret • UML kan skille mellom abstrakte og konkrete elementer • Strukturerende elementer skal alltid ha navn som er substantiv i entall V. Holmstedt, Business School, University of South-Eastern Norway

Synlighet og innkapsling • Synlighet og innkapsling er viktig i det objektorienterte paradigmet • UML bruker fire symboler for å merke elementer med grad av synlighet og innkapsling • Man velger selv når symbolene skal brukes • • + gir svak grad av innkapsling og kalles public - gir sterk grad av innkapsling og kalles private ~ kapsler inn elementet i pakken og kalles pakkesynlighet # kapsler inn elementet i klassehierarkiet og kalles protected V. Holmstedt, Business School, University of South-Eastern Norway

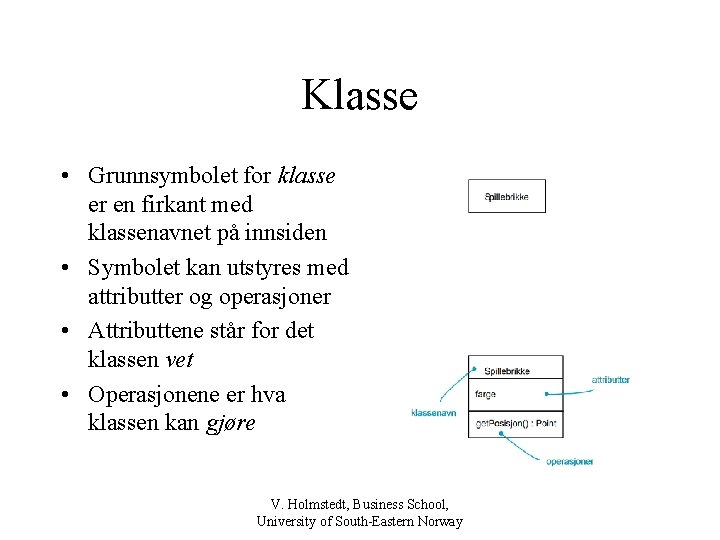

Klasse • Grunnsymbolet for klasse er en firkant med klassenavnet på innsiden • Symbolet kan utstyres med attributter og operasjoner • Attributtene står for det klassen vet • Operasjonene er hva klassen kan gjøre V. Holmstedt, Business School, University of South-Eastern Norway

Abstrakte klasser • Vanlige klasser kan instansieres • Abstrakte klasser kan ikke instansieres • Abstrakte klasser kan ha attributter • En abstrakt klasse har minst en udefinert operasjon • Abstrakte klasser utnyttes gjennom spesialisering • Spesialiseringen er å definere udefinerte operasjoner V. Holmstedt, Business School, University of South-Eastern Norway

Interface • Interface er mindre enn abstrakte klasser • Interface mangler nemlig attributter og konkrete operasjoner • Interface bygger en felles meldingsstruktur mellom rammeverk og domeneklasser V. Holmstedt, Business School, University of South-Eastern Norway

Samarbeid • Strukturen i et samarbeid vises med en stiplet ellipse • Navnet på samarbeidet vises inne i ellipsen • Symbolet kan også vise mer detaljert hvilke elementer i systemet som inngår i samarbeidet • Samarbeid kalles også kommunikasjon i UML • Samarbeidsgrafen kan nemlig vise hvilke elementer som sender meldinger til hverandre • Samarbeidsgrafen er et teknisk symbol V. Holmstedt, Business School, University of South-Eastern Norway

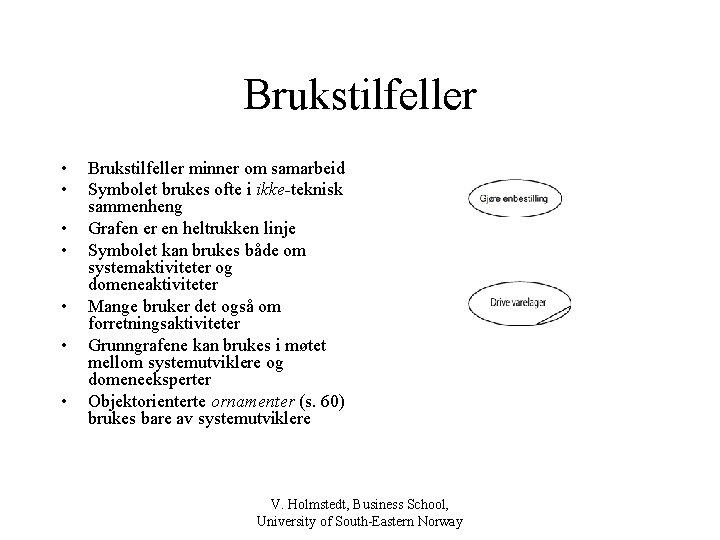

Brukstilfeller • • Brukstilfeller minner om samarbeid Symbolet brukes ofte i ikke-teknisk sammenheng Grafen er en heltrukken linje Symbolet kan brukes både om systemaktiviteter og domeneaktiviteter Mange bruker det også om forretningsaktiviteter Grunngrafene kan brukes i møtet mellom systemutviklere og domeneeksperter Objektorienterte ornamenter (s. 60) brukes bare av systemutviklere V. Holmstedt, Business School, University of South-Eastern Norway

Aktive klasser • Aktive klasser kontrollerer sine egne tråder eller prosesser • Klassen har derfor ofte et statisk deklarert entry point • Men klassen kan også ha et dynamisk deklarert entry point fra et interface V. Holmstedt, Business School, University of South-Eastern Norway

Komponenter • En komponent er en utskiftbar enhet • UML-brukere har litt ulik praksis for hva begrepet komponent dekker • En komponent er en instans av noe kjørbart • Med UML 2. 0 har mange tidligere komponenter blitt til artifakter V. Holmstedt, Business School, University of South-Eastern Norway

Noder • En node er et fysisk punkt • Et stykke maskinvare er en node • Et operativsystem er en node • JRE og JVM er noder • En node er nemlig et fysisk kjøremiljø for en applikasjon V. Holmstedt, Business School, University of South-Eastern Norway
