STRUKTUR BETON 1 DESAIN PELAT BETON BERTULANG Materi
STRUKTUR BETON 1 DESAIN PELAT BETON BERTULANG Materi • • Distribusi Gaya Metode Markus Sistim Pelat Satu Arah Sistim Pelat Dua Arah
STRUKTUR BETON 1 DESAIN PELAT BETON BERTULANG Metode Analisis Pelat • Teori Rankine dan Grashoff • Metode Markus • Teori Garis Leleh • Finite Element Method
STRUKTUR BETON 1 DESAIN PELAT BETON BERTULANG TEORI RANKINE DAN GRASHOFF • Pelat yang ditinjau adalah pelat persegi panjang yang menumpu bebas pada keempat sisinya. • Beban yg bekerja beban merata sebesar q • Pelat dimodelkan sbg balok silang dalam arah x maupun arah y • Masing 2 arah akan mempunya beban merata dalam arah x (qx) dan dalam arah y (qy) lihat pemodelan dimana q = qx + qy • Lendutan yg terjadi di tengah bentang dalam arah x maupun y adalah sama besar δx = δy
STRUKTUR BETON 1 DESAIN PELAT BETON BERTULANG
STRUKTUR BETON 1 DESAIN PELAT BETON BERTULANG
STRUKTUR BETON 1 DESAIN PELAT BETON BERTULANG

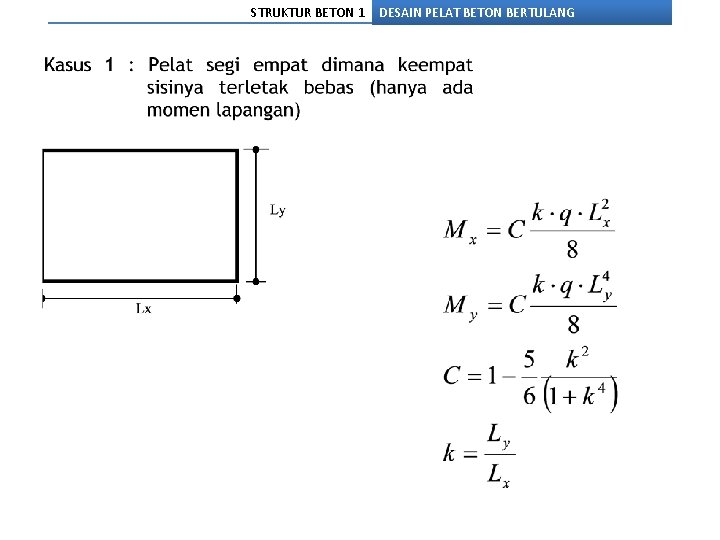

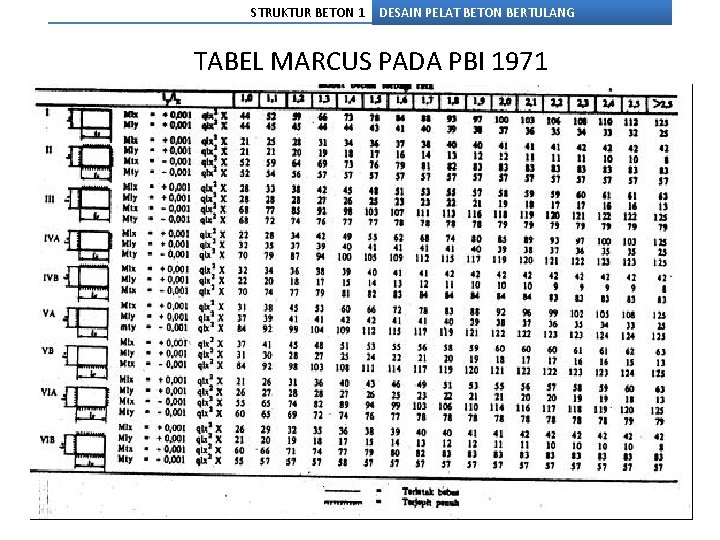

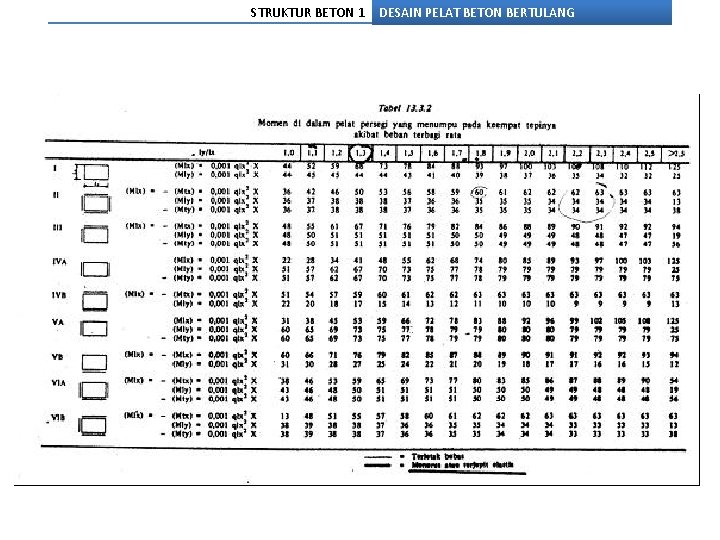

STRUKTUR BETON 1 DESAIN PELAT BETON BERTULANG TABEL MARCUS PADA PBI 1971
STRUKTUR BETON 1 DESAIN PELAT BETON BERTULANG
STRUKTUR BETON 1 DESAIN PELAT BETON BERTULANG
STRUKTUR BETON 1 DESAIN PELAT BETON BERTULANG
STRUKTUR BETON 1 DESAIN PELAT BETON BERTULANG
STRUKTUR BETON 1 DESAIN PELAT BETON BERTULANG
STRUKTUR BETON 1 DESAIN PELAT BETON BERTULANG
