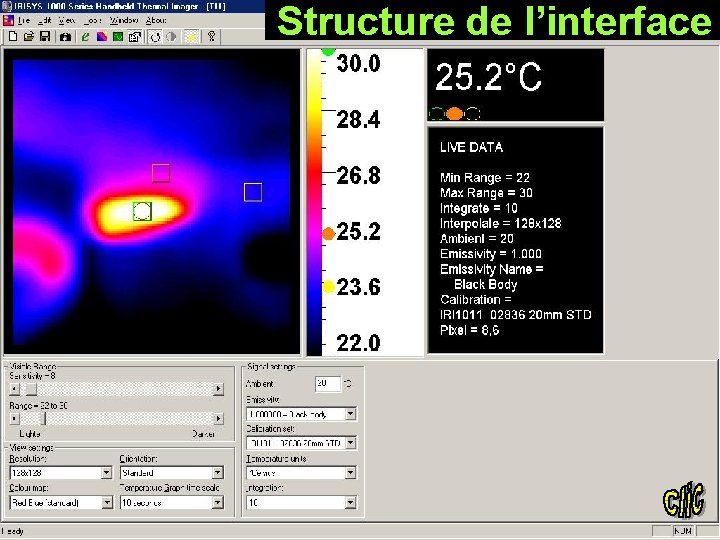

Structure de linterface Structure de linterface Les couleurs

Structure de l’interface

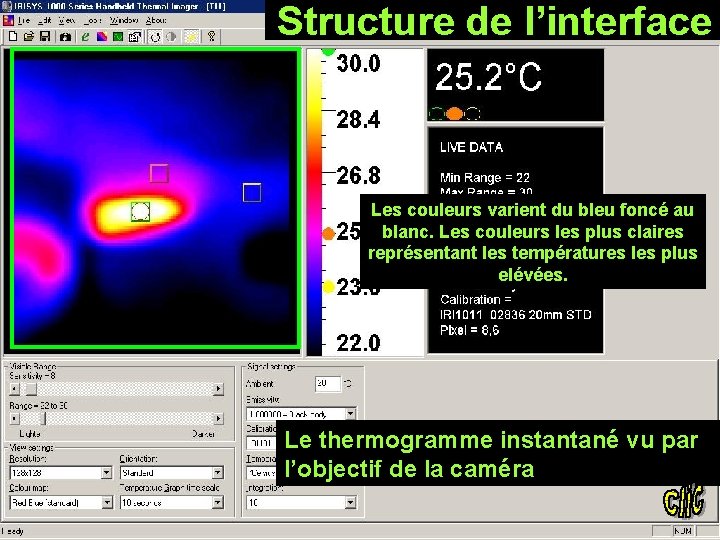

Structure de l’interface Les couleurs varient du bleu foncé au blanc. Les couleurs les plus claires représentant les températures les plus elévées. Le thermogramme instantané vu par l’objectif de la caméra

Structure de l’interface

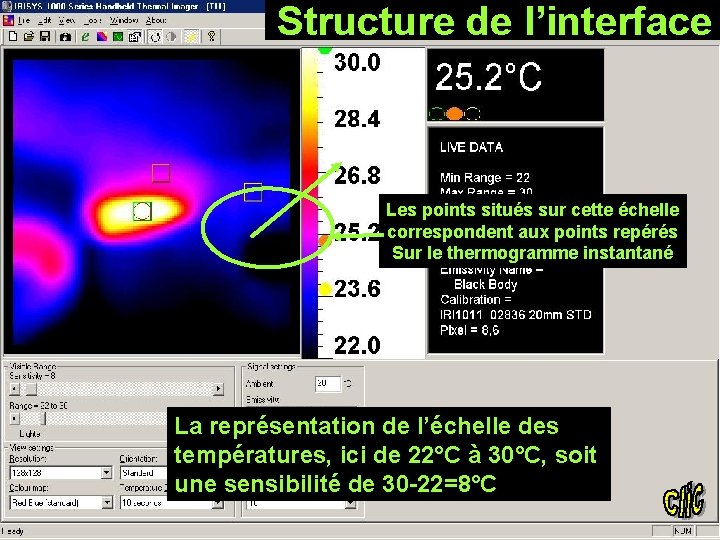

Structure de l’interface Les points situés sur cette échelle correspondent aux points repérés Sur le thermogramme instantané La représentation de l’échelle des températures, ici de 22°C à 30°C, soit une sensibilité de 30 -22=8°C

Structure de l’interface

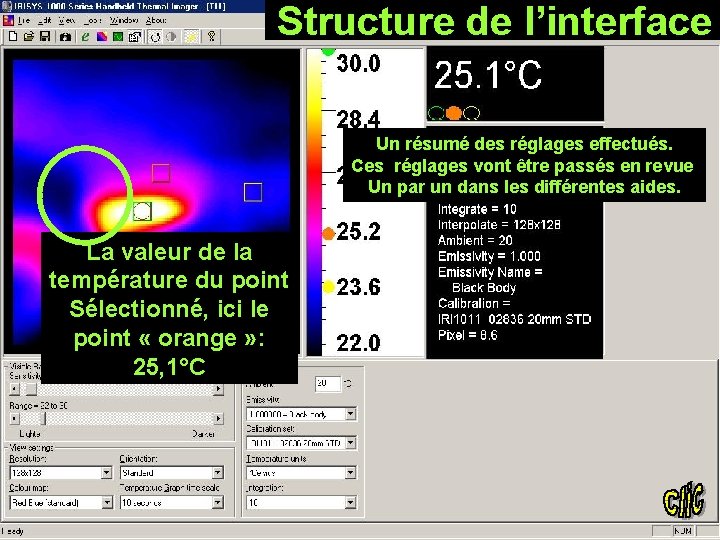

Structure de l’interface Un résumé des réglages effectués. Ces réglages vont être passés en revue Un par un dans les différentes aides. La valeur de la température du point Sélectionné, ici le point « orange » : 25, 1°C

Structure de l’interface

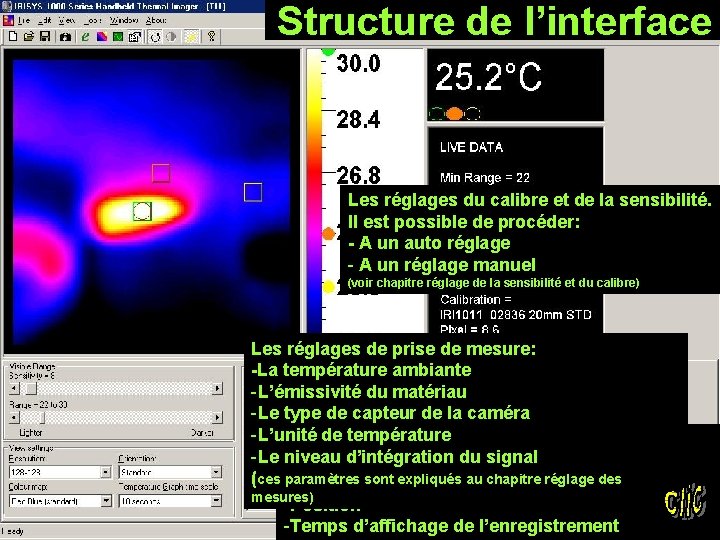

Structure de l’interface Les réglages du calibre et de la sensibilité. Il est possible de procéder: - A un auto réglage - A un réglage manuel (voir chapitre réglage de la sensibilité et du calibre) Les réglages de prise de mesure: -La température ambiante -L’émissivité du matériau -Le type de capteur de la caméra -L’unité de température Les réglages de l’affichage: -Le niveau d’intégration du signal -résolution (ces -paramètres sontcouleurs expliqués au chapitre réglage des Gamme de mesures) -Position -Temps d’affichage de l’enregistrement

Structure de l’interface

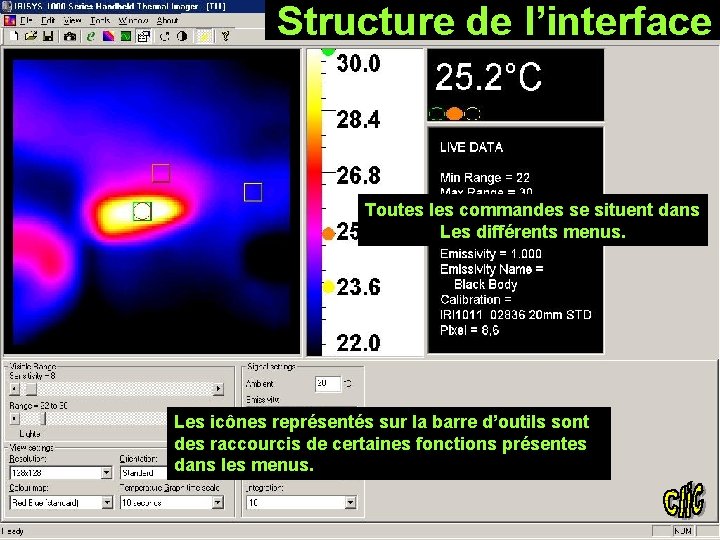

Structure de l’interface Toutes les commandes se situent dans Les différents menus. Les icônes représentés sur la barre d’outils sont des raccourcis de certaines fonctions présentes dans les menus.

FIN DE LA PRESENTATION DE L’INTERFACE DU LOGICIEL « IRISYS 1000 »
