STROJNÍ OBRÁBĚNÍ Hoblování II. Ing. Iveta Mičíková Střední škola, Havířov-Šumbark, Sýkorova 1/613, příspěvková organizace

STROJNÍ OBRÁBĚNÍ Hoblování II. Ing. Iveta Mičíková Střední škola, Havířov-Šumbark, Sýkorova 1/613, příspěvková organizace Tento výukový materiál byl zpracován v rámci akce EU peníze středním školám - OP VK 1. 5. Výuková sada – STROJNÍ OBRÁBĚNÍ, DUM č. 17

OBSAH PREZENTACE: Ø Hoblovky – základní části Ø Jednostojanová hoblovka Ø Dvoustojanová hoblovka Ø

OBSAH PREZENTACE: Ø Hoblovky – základní části Ø Jednostojanová hoblovka Ø Dvoustojanová hoblovka Ø Práce na hoblovkách

STROJE PRO HOBLOVÁNÍ – HOBLOVKY Ø používají se na opracování dlouhých rovinných ploch, prizmatických

STROJE PRO HOBLOVÁNÍ – HOBLOVKY Ø používají se na opracování dlouhých rovinných ploch, prizmatických vedení, tvarových přímkových ploch Ø základními částmi jsou – lože (mají prizmatická nebo plochá vedení) – pracovní stůl (vykonává podélný přímočarý vratný pohyb) – stojany – příčník – suport Ø pohon je mechanický (hřebenem a pastorkem) nebo hydraulický Ø smysl pohybu pracovního stolu se mění spojkami nebo reverzací motoru Ø nožová hlava je otočná možnost hoblovat i šikmé plochy Ø nožové držáky jsou odklápěcí, aby se nástroj při zpětném pohybu nepoškodil

JEDNOSTOJANOVÁ HOBLOVKA Ø pro hoblování rozměrnějších obrobků, přesahujících na jedné straně pracovní stůl

JEDNOSTOJANOVÁ HOBLOVKA Ø pro hoblování rozměrnějších obrobků, přesahujících na jedné straně pracovní stůl

DVOUSTOJANOVÁ HOBLOVKA Ø příčník se posouvá po vedení dvou stojanů, které jsou spojeny příčkou

DVOUSTOJANOVÁ HOBLOVKA Ø příčník se posouvá po vedení dvou stojanů, které jsou spojeny příčkou Ø pro obrábění polotovarů velkých rozměrů Ø obrobek nemůže být širší, než vzdálenost mezi stojany

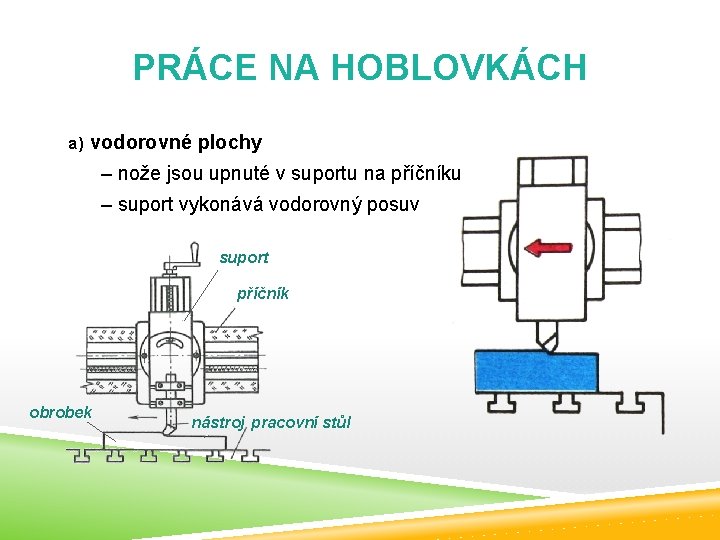

PRÁCE NA HOBLOVKÁCH a) vodorovné plochy – nože jsou upnuté v suportu na příčníku

PRÁCE NA HOBLOVKÁCH a) vodorovné plochy – nože jsou upnuté v suportu na příčníku – suport vykonává vodorovný posuv suport příčník obrobek nástroj pracovní stůl

PRÁCE NA HOBLOVKÁCH b) svislé plochy – příčník vykonává svislý pohyb stojan příčník obrobek

PRÁCE NA HOBLOVKÁCH b) svislé plochy – příčník vykonává svislý pohyb stojan příčník obrobek nástroj pracovní stůl suport

PRÁCE NA HOBLOVKÁCH c) šikmé plochy – lze obrábět natočením suportu

PRÁCE NA HOBLOVKÁCH c) šikmé plochy – lze obrábět natočením suportu

PRÁCE NA HOBLOVKÁCH d) hoblování tvarových ploch - drážek Postup hoblování upínací drážky tvaru

PRÁCE NA HOBLOVKÁCH d) hoblování tvarových ploch - drážek Postup hoblování upínací drážky tvaru T: - hoblování drážky - rozšíření drážky do tvaru T - obrobení načisto

PRÁCE NA HOBLOVKÁCH e) hoblování tvarových ploch – podle šablony: na hoblovkách opatřených kopírovacím

PRÁCE NA HOBLOVKÁCH e) hoblování tvarových ploch – podle šablony: na hoblovkách opatřených kopírovacím zařízením – ručním nastavením podle orýsování obrobku

KONTROLNÍ OTÁZKY: 1. Ze kterých základních částí se skládá hoblovka? 2. Proč je nožová

KONTROLNÍ OTÁZKY: 1. Ze kterých základních částí se skládá hoblovka? 2. Proč je nožová hlava otočná? 3. Jaké mohou být hoblovky? 4. Jaké plochy lze hoblovat?

ŘEŠENÍ: 1. Ze kterých základních částí se skládá hoblovka? Základními částmi hoblovky jsou lože,

ŘEŠENÍ: 1. Ze kterých základních částí se skládá hoblovka? Základními částmi hoblovky jsou lože, pracovní stůl, stojany, příčník a suport. 2. Proč je nožová hlava otočná? Nožová hlava je otočná, aby bylo možno hoblovat i šikmé plochy. 3. Jaké mohou být hoblovky? Hoblovky mohou být jednostojanové nebo dvoustojanové 4. Jaké plochy lze hoblovat? Hoblovat můžeme plochy rovinné, svislé, šikmé a tvarové.

POUŽITÁ LITERATURA: ŘASA, J. , GABRIEL, V. Strojírenská technologie 3 – 1. díl, Metody,

POUŽITÁ LITERATURA: ŘASA, J. , GABRIEL, V. Strojírenská technologie 3 – 1. díl, Metody, stroje a nástroje pro obrábění. Praha: Scientia, 2005. ISBN 80 -7183337 -1. NĚMEC, D. a kol. Strojírenská technologie 3, Strojní obrábění. SNTL Praha 1982. BOTHE, O. Strojírenská technologie IV. SNTL Praha 1984. HLUCHÝ, M. a kol. Strojírenská technologie. Praha: SNTL, 1975.
