STROJN OBRBN FRZOVN IV Ing Iveta Mikov Stedn

STROJNÍ OBRÁBĚNÍ FRÉZOVÁNÍ IV. Ing. Iveta Mičíková Střední škola, Havířov-Šumbark, Sýkorova 1/613, příspěvková organizace Tento výukový materiál byl zpracován v rámci akce EU peníze středním školám - OP VK 1. 5. Výuková sada – STROJNÍ OBRÁBĚNÍ, DUM č. 9

OBSAH PREZENTACE: Ø Ø Základní práce na frézkách Dělicí přístroj

ZÁKLADNÍ PRÁCE NA FRÉZKÁCH Frézováním se obrábějí: § § § rovinné plochy, různé tvarové plochy, drážky, ozubená kola, závity.

FRÉZOVÁNÍ ROVINNÝCH PLOCH Rovinné plochy frézujeme: § válcovými frézami § čelními válcovými frézami § frézovacími hlavami těleso frézy vyměnitelná břitová destička obrobek

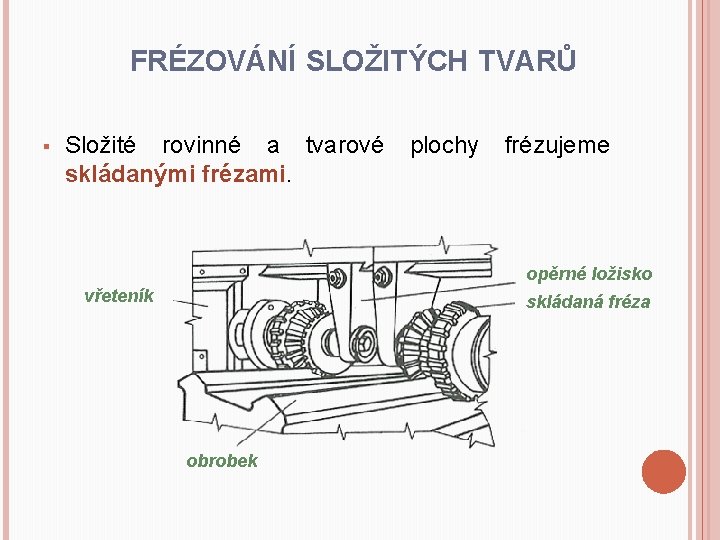

FRÉZOVÁNÍ SLOŽITÝCH TVARŮ § Složité rovinné a tvarové skládanými frézami. plochy frézujeme opěrné ložisko vřeteník skládaná fréza obrobek

FRÉZOVÁNÍ TVAROVÝCH PLOCH Frézují se: § nástrčnými nebo stopkovými tvarovými frézami, § skládanými frézami.

FRÉZOVÁNÍ TVAROVÝCH PLOCH kopírováním podle šablony – používáme při frézování složitých nepravidelných obvodových tvarů, na otočném stole, který je upnut na pracovním stole frézky. otočný stůl ruční pohon otočného stolu mechanický pohon otočného stolu pracovní stůl frézky

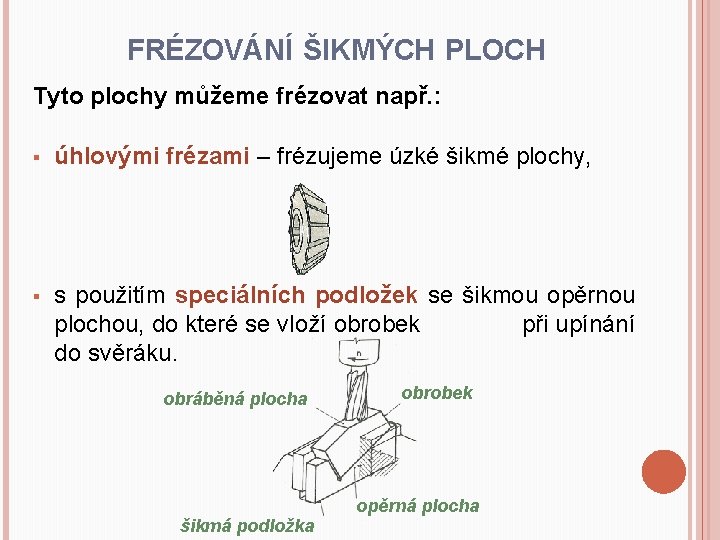

FRÉZOVÁNÍ ŠIKMÝCH PLOCH Tyto plochy můžeme frézovat např. : § úhlovými frézami – frézujeme úzké šikmé plochy, § s použitím speciálních podložek se šikmou opěrnou plochou, do které se vloží obrobek při upínání do svěráku. obráběná plocha šikmá podložka obrobek opěrná plocha

FRÉZOVÁNÍ ŠIKMÝCH PLOCH § § natočením nebo sklopením svěráku, vykloněním vřeteníkové hlavy (vřetena) – u svislé frézky. α – úhel vyklonění vřeteníkové hlavy β – úhel sklonu šikmé plochy Při frézování břity na válcové ploše se úhel vyklonění určí jako doplňkový úhel do 90°. Při frézování břity na čelní ploše je úhel vyklonění vřetena shodný s úhlem odklonu šikmé plochy od vodorovné roviny.

FRÉZOVÁNÍ DRÁŽEK Drážky můžeme rozdělit podle tvaru na: § pravoúhlé – tvaru U nebo T, § tvarové – rádiusové, modulové, § úhlové – souměrné, nesouměrné, rybinové.

FRÉZOVÁNÍ DRÁŽEK § pravoúhlé drážky – kotoučovými frézami – stopkovými drážkovými frézami

FRÉZOVÁNÍ DRÁŽEK § Nejdříve vyfrézujeme kotoučovou nebo stopkovou frézou pravoúhlou drážku a potom speciální frézou (na drážky tvaru T nebo úhlovou frézou) dofrézujeme.

DĚLICÍ PŘÍSTROJ § § slouží k dělení obvodu na určitý počet dílů – roztečí, např. pro frézování zubových mezer ozubených kol, výrobu zubů fréz, k natočení obrobku do správné polohy při frézování mnohohranů (čtyřhranů, šestihranů), zářezů, drážek. dělicí kotouč západka šroub k zajištění vřetena nástroj sklíčidlo těleso přístroje upínací šroub Jednoduchý dělicí přístroj

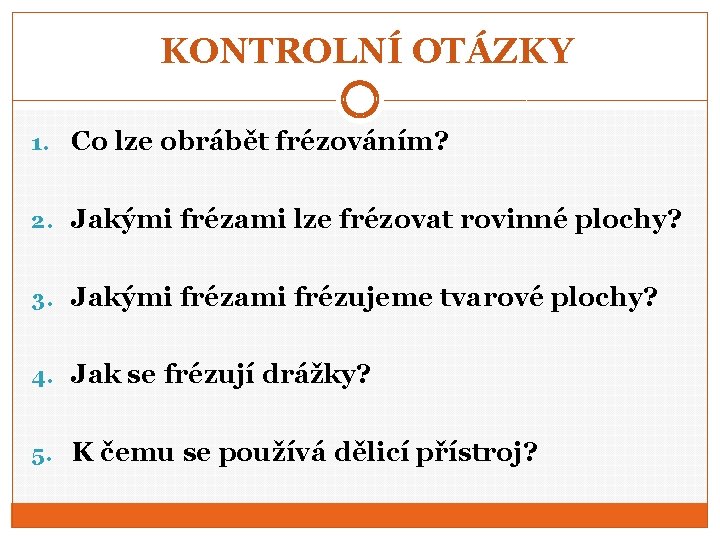

KONTROLNÍ OTÁZKY 1. Co lze obrábět frézováním? 2. Jakými frézami lze frézovat rovinné plochy? 3. Jakými frézami frézujeme tvarové plochy? 4. Jak se frézují drážky? 5. K čemu se používá dělicí přístroj?

ŘEŠENÍ: 1. Co lze obrábět frézováním? Frézováním se obrábějí rovinné plochy, různé tvarové plochy, drážky, ozubená kola, závity. 2. Jakými frézami lze frézovat rovinné plochy? Rovinné plochy lze frézovat válcovými frézami, čelními válcovými frézami, frézovacími hlavami. 3. Jakými frézami frézujeme tvarové plochy? Tvarové plochy frézujeme nástrčnými nebo stopkovými tvarovými frézami, skládanými frézami, kopírováním podle šablon nebo na otočném stole, který je upnut na pracovním stole frézky. 4. Jak se frézují drážky? Nejdříve vyfrézujeme kotoučovou nebo stopkovou frézou pravoúhlou drážku a potom speciální frézou (na drážky tvaru T nebo úhlovou frézou) dofrézujeme. 5. K čemu se používá dělicí přístroj? Dělicí přístroj slouží k dělení obvodu na určitý počet dílů – roztečí nebo k natočení obrobku do správné polohy při frézování mnohohranů.

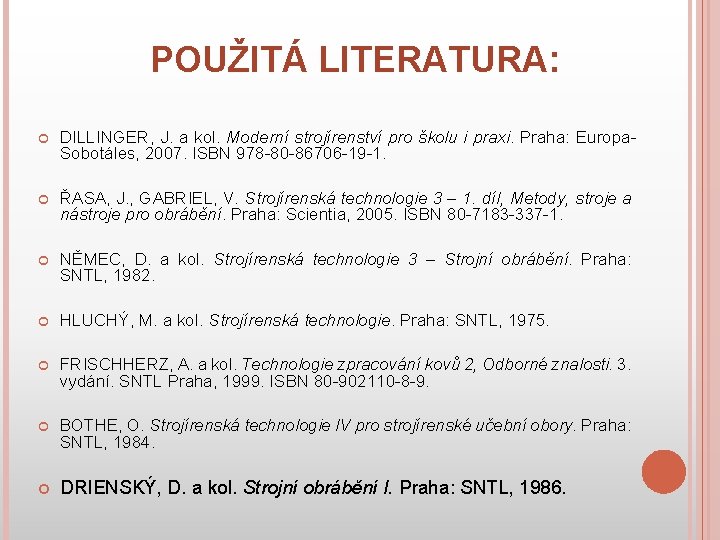

POUŽITÁ LITERATURA: DILLINGER, J. a kol. Moderní strojírenství pro školu i praxi. Praha: Europa. Sobotáles, 2007. ISBN 978 -80 -86706 -19 -1. ŘASA, J. , GABRIEL, V. Strojírenská technologie 3 – 1. díl, Metody, stroje a nástroje pro obrábění. Praha: Scientia, 2005. ISBN 80 -7183 -337 -1. NĚMEC, D. a kol. Strojírenská technologie 3 – Strojní obrábění. Praha: SNTL, 1982. HLUCHÝ, M. a kol. Strojírenská technologie. Praha: SNTL, 1975. FRISCHHERZ, A. a kol. Technologie zpracování kovů 2, Odborné znalosti. 3. vydání. SNTL Praha, 1999. ISBN 80 -902110 -8 -9. BOTHE, O. Strojírenská technologie IV pro strojírenské učební obory. Praha: SNTL, 1984. DRIENSKÝ, D. a kol. Strojní obrábění I. Praha: SNTL, 1986.
