Strojevi za ljutenje furnira ISHODI I AKTIVNOSTI Ishodi
- Slides: 35
Strojevi za ljuštenje furnira
ISHODI I AKTIVNOSTI Ishodi: • Opisati tehnološki postupak dobivanja furnira ljuštenjem. • Navesti dijelove stroja za izradu furnira ljuštenjem. • Navesti postupke pripreme trupca za izradu furnira ljuštenjem. • Navesti načine parenja i zagrijavanja trupaca. • Navesti razloge parenja i zagrijavanja trupaca. • Navesti načine ljuštenja i opisati izgled/teksturu furnira dobivenog ljučtenjem. • Opisati opasnost pri rukovanju/upravljanju strojem za ljuštenje furnira. Aktivnosti: • pregledavanje narednih slajdova, čitanje, promatranje • dodatno istraživanje, prema uputama nastavnika/ce, u virtualnoj učionici • komuniciranje s nastavnikom/com i rješavanje postavljenih zadataka, u virtualnoj učionici • vrednovanje radova/odgovora ostalih učenika/ca
Strojevi za ljuštenje furnira rade po načelima tokarskih strojeva. Nož ljušti furnir određene debljine i širine. Trupac se prije ljuštenja pari, prikraćuje i uklanja mu se kora, te se još topao učvršćuje u stroj.

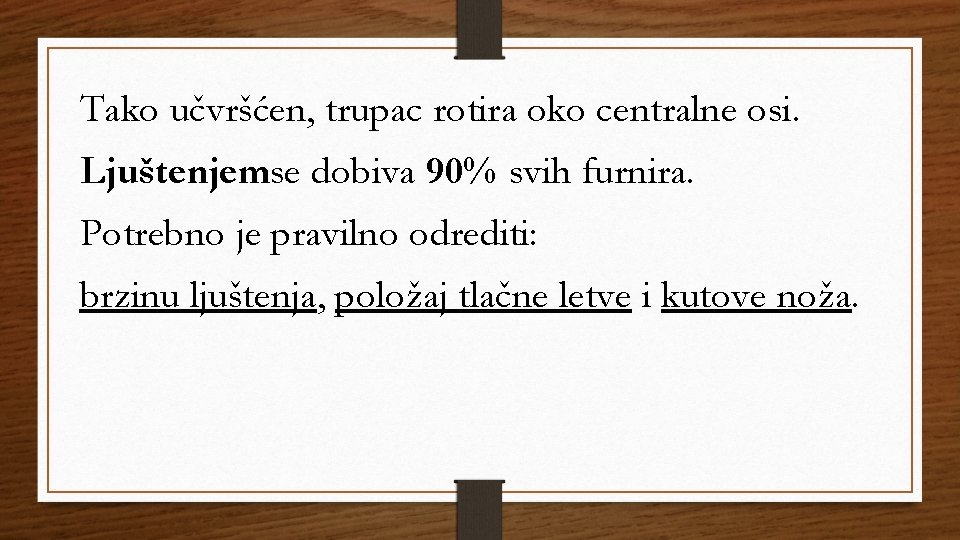

Tako učvršćen, trupac rotira oko centralne osi. Ljuštenjemse dobiva 90% svih furnira. Potrebno je pravilno odrediti: brzinu ljuštenja, položaj tlačne letve i kutove noža.
1. Najvažniji dijelovi stroja za ljuštenje furnira: Tlačna letva – kvaliteta ljuštenog furnira ovisi i o položaju tlačne letve, odnosno o njenom vodoravnom i okomitom razmaku u odnosu na oštricu noža. Alat stroja – rezni alat stroja za ljuštenje čine noževi. Suport – radni dio koji nosi alat i tlačnu letvu

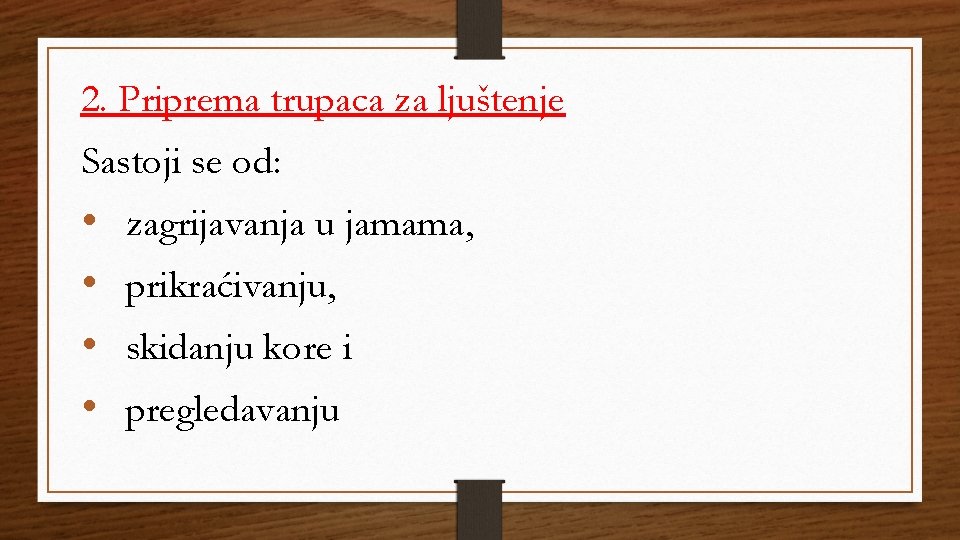

2. Priprema trupaca za ljuštenje Sastoji se od: • • zagrijavanja u jamama, prikraćivanju, skidanju kore i pregledavanju
Zagrijavanje se obavlja: • parom ili • vrućom vodom Parenje je uobičajeniji način zagrijavanja, a može se provoditi ▪ izravno i ▪ neizravno.

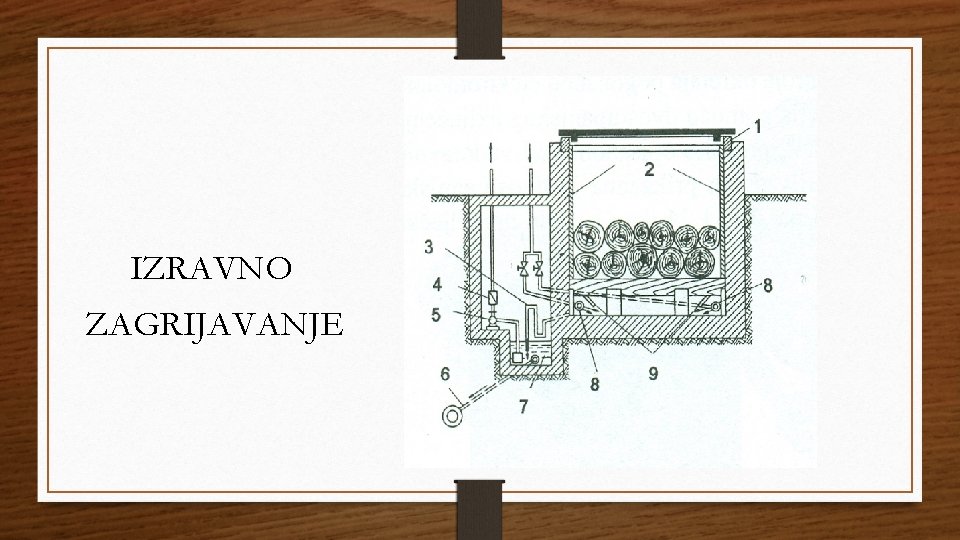

IZRAVNO ZAGRIJAVANJE
NEIZRAVNO ZAGRIJAVANJE

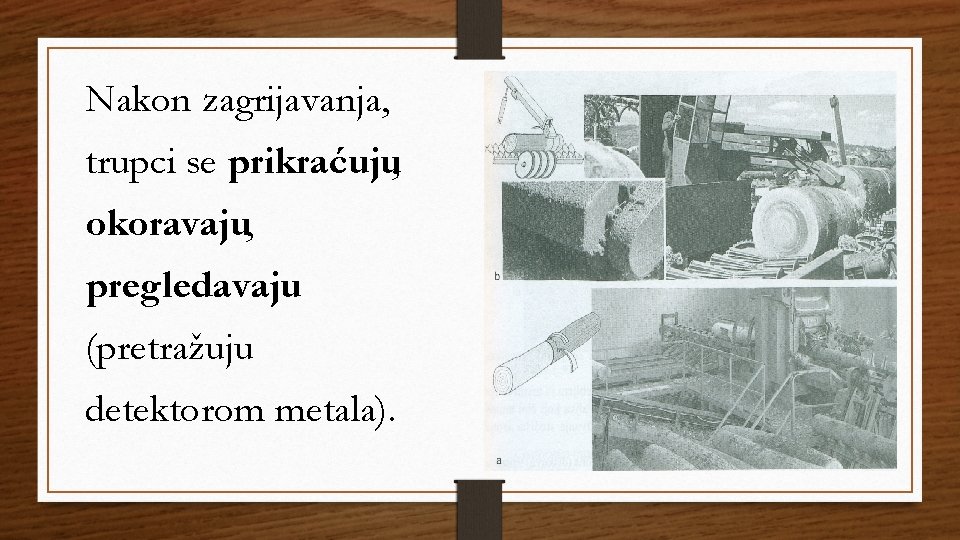

Nakon zagrijavanja, trupci se prikraćuju, okoravaju, pregledavaju (pretražuju detektorom metala).
Pitanje učenicima!? Zašto se trupci zagrijavaju, okoravaju i pregledavaju?
3. Ljuštenje furnira Može se odvijati na dva načina: • centrično i • ekscentrično. Centričnimse ljuštenjem izrađuje 90% svih furnira za proizvodnju furnirskih i stolarskih ploča.
Prije centričnog ljuštenja potrebno je odrediti središte.
Načelo rada stroja za ljuštenje furnira s rotirajućeg trupca.
Pogledajmo dva primjera iz prakse: https: //youtu. be/VJ 34 Ttd 4 ld 0 https: //youtu. be/Ltaosn_4 BFU
Pitanje učenicima!? Na što vas podsjeća ljuštenje?
Ekscentrično ljuštenje Tekstura je slična teksturi rezanog furnira (plemenitog furnira). Cijenjeni i traženi furniri
Trupci se učvrste u stroj za ljuštenje pomoću „STAY-LOG“ uređaja.
Pogledajmo i u ovom slučaju dva primjera iz prakse: https: //youtu. be/Ps. IIt. T_qw. QM https: //youtu. be/Cn_802 j. H 6 xc
4. Zaštita pri radu Opasnosti: - Rotirajući trupac i vretena s hvataljkama - Pri postavljanju noža i letve. - Zagrijavanje vrućom vodom je vrlo opasno
Pitanje učenicima!? Zašto se furniri proizvode? Čemu toliki trud? Najprije trupac pretvaramo u furnir, a onda te iste furnire lijepimo!? Zašto?
Ponovimo: Strojevi za ljuštenje furnira rade po načelima tokarskih strojeva. Trupac se prije ljuštenja priprema, te se još topao učvršćuje u stroj.
Ponovimo: Ljuštenjemse dobiva 90% svih furnira.
Ponovimo: Najvažniji dijelovi stroja: Tlačna letva – kvaliteta ljuštenog furnira ovisi između ostalog i o položaju tlačne letve Alat stroja – rezni alat stroja za ljuštenje čine noževi.
Ponovimo: Trupci se zagrijavajuu jamama, a najčešće parom: izravno i neizravno. Nakon toga, trupci se prikraćuju, okoravaju i pregledavaju.
Ponovimo: Ljuštenje furnira na dva načina: centrično i ekscentrično. Centričnimse ljuštenjem izrađuje 90% svih furnira za proizvodnju furnirskih i stolarskih ploča.

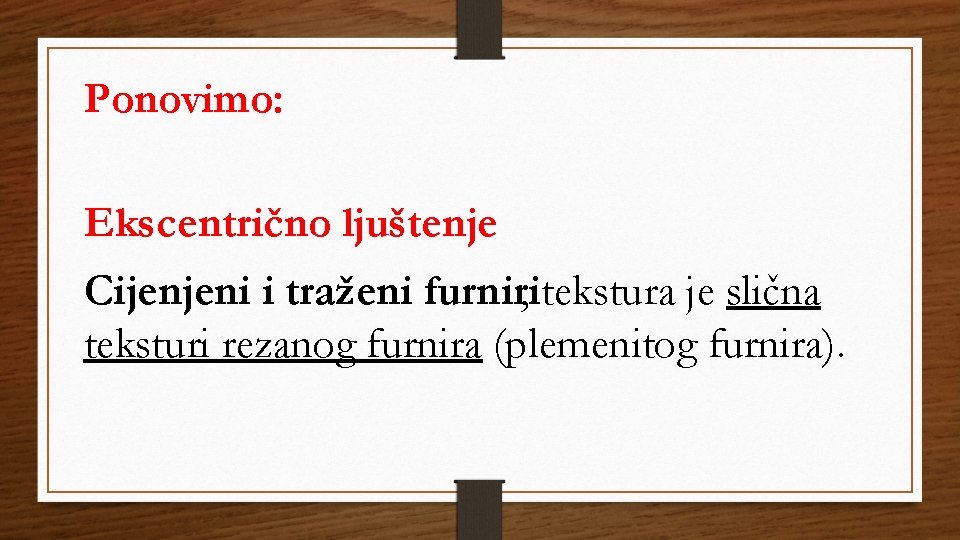

Ponovimo: Ekscentrično ljuštenje Cijenjeni i traženi furniri, tekstura je slična teksturi rezanog furnira (plemenitog furnira).
Ponovimo: Opasnosti: - Rotirajući trupac i vretena s hvataljkama! - Pri postavljanju noža i letve! - Zagrijavanje vrućom vodom je vrlo opasno!
VODORAVNO: 1. Strojevi za ljuštenje furnira 2. Radni dio stroja koji nosi alat i letvu 3. Osiguranje, okrilje, sigurnost, … 4. Strani naziv stroja za ekscentrično ljuštenje 5. Jedan od načina ljuštenja 6. Najuobičajeniji način zagrijavanja trupaca u jamama 7. O njoj ovisi kvaliteta ljuštenog furnira. To je tlačna …
VODORAVNO: 1. Strojevi za ljuštenje furnira 2. Radni dio stroja koji nosi alat i letvu 3. Osiguranje, okrilje, sigurnost, … 4. Strani naziv stroja za ekscentrično ljuštenje 5. Jedan od načina ljuštenja 6. Najuobičajeniji način zagrijavanja trupaca u jamama 7. O njoj ovisi kvaliteta furnira. To je tlačna …
Izvori: internet izvori (slike), stručna literatura (sheme) Materijal ustupio: S. Posavi, Vinkovci
