Stroje a zařízení - spoje Název školy Střední škola hotelová Kroměříž Číslo projektu CZ. 1. 07/1. 5. 00/34. 0911 Autor Bc. Pavel Sedlák Název šablony VY_32_INOVACE SAZ Název DUMu SAZ. 1616. 1 U Stupeň a typ vzdělávání Střední vzdělání s výučním listem , odborné učiliště Vzdělávací oblast Základy strojírenství, obrábění kovů, montážní práce Vzdělávací obor Stroje a zařízení Vzdělávací okruh Svarové spoje Druh učebního materiálu Prezentace Cílová skupina Žák, 15 - 19 let Anotace Prezentace seznamuje žáky s jednotlivými druhy svařování a druhy svárů Speciální vzdělávací potřeby - ano - Klíčová slova Svařování tavné, tlakové, elektrickým obloukem, plamenem Datum 13. 8. 2012
Svarové spoje Svarový spoj je nerozebíratelný Jde o spoj s materiálovým stykem Spojení vzniká působením tepla nebo tlaku Při svařování se natavuje materiál součásti a přidává přídavný materiál • Pozor! Při svařování v důsledku vysokých teplot dochází ke změnám struktury materiálu- zhoršení jeho vlastností • Svařováním je možné spojovat pouze stejné materiály • •
Druhy svařování 1) Tavné svařovaní – materiál je teplem natavován a přidáváme roztavený přídavný materiál a) El. obloukem – oblouk o vysoké teplotě natavuje materiál, přídavný materiál je v jádru elektrody (proud muže být ~ střídavý nebo výhodnější = stejnosměrný) vhodné pro tlustší materiály b) Plamenem – teplo vzniká hořením plynu (kyslíkacetylen nebo propan-butan) můžeme takto svařovat i nevodivé materiály vhodné pro tenkostěnné materiály
Svar elektrickým obloukem
Svár plamenem
2) Tlakové svařovaní – materiál se pouze nataví, ke spojení dojde tlakem nebo rázem a) Odporové – materiál se nataví působením el. odporu a tlakem vznikne spoj - stykové (nejprve působí teplo pak tlak) - bodové (teplo i tlak působí současně) - švové (tlak vyvolává pohybující se kotouč – svár je po celé délce) b) Indukční – teplo vzniká působením el. indukce (vhodné pro svařování švových trubek)

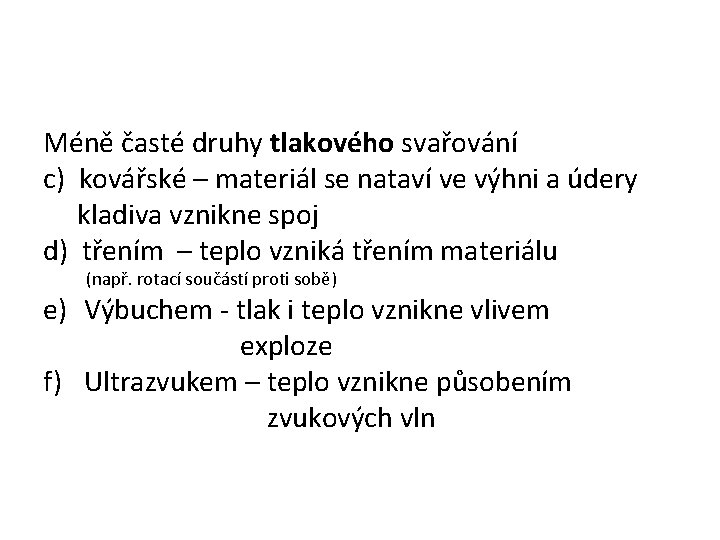

Méně časté druhy tlakového svařování c) kovářské – materiál se nataví ve výhni a údery kladiva vznikne spoj d) třením – teplo vzniká třením materiálu (např. rotací součástí proti sobě) e) Výbuchem - tlak i teplo vznikne vlivem exploze f) Ultrazvukem – teplo vznikne působením zvukových vln
Druhy svárů 1) Sváry tupé (součásti leží v jedné rovině) - I svár - V svár 1/2 V - X svár 1/2 X - U svár UU
2) Koutové sváry (součásti svírají úhel) - Koutový svár - Rohový svár - Děrový svár - Žlábkový svár
Zásady pro sváry • U silných materiálů se nanáší několik svárů (housenek) na sebe • Pouze svary V a U jsou jednostranné (svařují se pouze z jedné strany • Sváry mohou být a) průběžné (v celku) b) přerušované ( s vynecháváním)
Otázky 1) Jak můžeme rozdělit svařování? 2) Jak ovlivní teplota při svařování pevnost spoje? 3) Jaké znáš druhy svárů?
Použitá literatura: • MIČKAL, K. Strojnictví části strojů. Praha : Sobotáles, 1995. 220 s. ISBN 80 -85920 -01 -8
