Stratégie de protection Choix du calibre, Sélectivité

Rappel 1 er cours: Protection du matériel: Fusibles a. M: Protection contre les courts-circuits Fusibles g. G: Protection contre les surcharges et courts-circuits Disjoncteur magnétique: Protection contre les courts-circuits Disjoncteur magnéto-thermique: Protection contre les surcharges et courts-circuits Protection des personnes: Bloc différentiel

I. Choix du calibre du disjoncteur Le calibre du disjoncteur est choisi immédiatement supérieur au courant d’emploi du récepteur qu’il protège. a) Soit on calcule Ib le courant d’emploi Formules en monophasé Formules en triphasé b) Soit on trouve le courant d’emploi dans un tableau

I. Choix du calibre du disjoncteur Cos Phi = ?

I. Choix du calibre du disjoncteur Ex: Quel est le calibre d’un disjoncteur pour moteur 3*400 V; 5, 5 k. W ?

II. Sélectivité des protections Définition: Sélectivité: La protection située immédiatement en amont du défaut déclenche et seule cette protection déclenche. Exemple: Seul D 2 doit déclencher!!! Application à deux systèmes connus: Levage et Malaxeur

Schéma de puissance: Système de Levage I ligne = 10 A Q 1 DJ F 1 KM F 2 VARIATEUR RTV I moteur = 10 A M 1

Protections: Système de Levage Fusible 12 A de type a. M Rôle et intérêt ? DJ Courbe C 32 Rôle et intérêt ? F 1 Fusible 25 A de type a. M Rôle et intérêt ? Fusible 18 A de type UR Rôle et intérêt ? Q 1 KM F 2 VARIATEUR RTV Les protections vous semblent bien choisies ? M 1 Mais y a t’il sélectivité entre les protections ?

Stratégie de protection du système de Levage On ne retient que trois appareils de protection DJ C 32 F 1 25 A a. M KM F 2 18 A UR

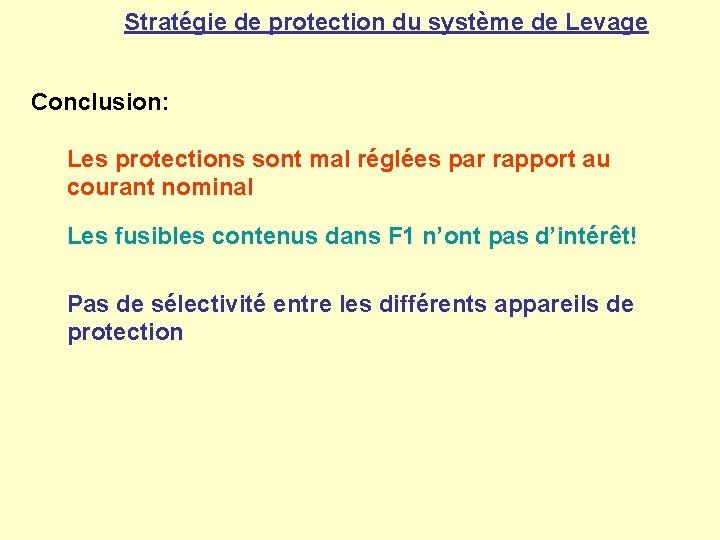

Stratégie de protection du système de Levage Conclusion: Les protections sont mal réglées par rapport au courant nominal Les fusibles contenus dans F 1 n’ont pas d’intérêt! Pas de sélectivité entre les différents appareils de protection

Stratégie de protection du malaxeur 80 A courbe D Q 10: 4 A g. G Q 10 Q 2 Q 3 I> MALAXEUR F 2 MONTEE/DESCENTE COUVERCLE CHAUFFAGE Q 2: Disjoncteur moteur 0, 63 A F 2: Relais thermique 0, 63 A Q 3: 4 A g. G

Stratégie de protection du malaxeur Sélectivité entre F 2, Q 2 et Q 1? Q 1 D 80 Q 2 0, 63 I> F 2 0, 63 MONTEE/DESCENTE COUVERCLE

Stratégie de protection du malaxeur: Tableau de sélectivité

Stratégie de protection du malaxeur Sélectivité entre Q 3 et Q 1? Q 1 Q 3 D 80 4 A g. G CHAUFFAGE

Stratégie de protection du malaxeur Conclusion ?

Généralisation: Sélectivité entre deux disjoncteurs: Sélectivité ampèremétrique: Sélectivité totale T en s Im? Ir? Icc? A B Ir. B Im. B B seul Icc. B Im. A Icc. A A seul Idéfaut

Généralisation: Sélectivité entre deux disjoncteurs: Sélectivité ampèremétrique: Sélectivité partielle T en s A B Ir. B Im. A Icc. B B seul Icc. A A seul A et B Idéfaut

Généralisation: Sélectivité entre deux disjoncteurs: Sélectivité totale et partielle: Sélectivité partielle totale

Généralisation: Sélectivité entre deux disjoncteurs: Sélectivité chronométrique: T en s La sélectivité est partielle: On retarde le déclenchement du disjoncteur en amont A B Ir. B Im. A Icc. B B seul Icc. A A seul A et B Idéfaut

Généralisation: Sélectivité entre deux disjoncteurs: Sélectivité chronométrique: La sélectivité est alors totale: T en s A B Ir. B Im. A Icc. B BB seul Icc. A A seul A et B Idéfaut

Généralisation: Sélectivité entre deux fusibles: V. 1 Tableau g. G en amont

Généralisation: Sélectivité entre deux fusibles: V. 1 Tableau a. M en amont

Généralisation: Sélectivité entre deux fusibles: V. 1 Contrainte thermique

Généralisation: Sélectivité entre deux dispositifs différentiels I n/2 B I n. A/2 Non déclenchement I n Déclenchement probable Id Déclenchement certain I n. A Id I n. B/2 I n. B A Id A et B déclenchent B

Généralisation: Sélectivité entre deux dispositifs différentiels I n/2 Non déclenchement B I n. A/2 I n Déclenchement probable Id Déclenchement certain I n. A Id I n. B/2 I n. B A Id A seul A et B B seul B

Généralisation: Sélectivité entre deux dispositifs différentiels I n/2 B Non déclenchement I n Déclenchement probable I n. A/2 Id Déclenchement certain I n. A Id I n. B/2 I n. B A Id A seul B

Généralisation: Sélectivité entre deux dispositifs différentiels 1 ère condition: A I n amont >= 2 I n aval B Deuxième condition: Tnon déclenchement amont > T déclenchement aval Ceci impose un dispositif sélectif (retardé) en amont.
