Storia della Meccanica Prof Edoardo Rovida Storia della
- Slides: 24
Storia della Meccanica Prof. Edoardo Rovida Storia della Misurazione del Tempo fino all’Orologio Meccanico Gardina Lino Matricola 666242 Grimoldi Lorenzo Matricola 668203
Tappe fondamentali • Neolitico Gnomone “umano” • 2670 a. C. Meridiana • 1400 a. C. Clessidra • 500 Astrolabio • 1086 Orologio ad acqua Gardina Lino Grimoldi Lorenzo 2 Storia della Misurazione del Tempo fino all'Orologio Meccanico
Tappe fondamentali • 1300 Orologio da torre • 1462 Orologio da tasca • 1583 Orologio a pendolo • 1780 Perpetuel • 1813 Orologio da polso Gardina Lino Grimoldi Lorenzo 3 Storia della Misurazione del Tempo fino all'Orologio Meccanico
Gnomone • Osservazione della linea d’ombra provocata dal corpo: lo gnomone umano - Neolitico • Misurazione della base del sole all’orizzonte tramite la mano – Neolitico • Gnomone costituito da un bastone graduato – Egizi e Sumeri 3000 a. C. • Lo gnomone evoluto: sfera armillare – Caldei 600 a. C. Gardina Lino Grimoldi Lorenzo 4 Storia della Misurazione del Tempo fino all'Orologio Meccanico
Meridiana • Inventata dagli Assiro-Babilonesi nel 2670 a. C. • Si differenzia dallo gnomone per la presenza del quadrante tracciato in funzione della latitudine locale. • Quadranti ornati e arricchiti con frasi, motti latini, poemi, eventi storici da ricordare. Gardina Lino Grimoldi Lorenzo 5 Storia della Misurazione del Tempo fino all'Orologio Meccanico
Clessidra • Dal greco klepsydra ovvero “ladro d’acqua” • Clessidra a deflusso – Egizi 1400 a. C. (Amenophi III) • Clessidre ad acqua – Greci III secolo a. C. (Torre dei Venti – Atene) • Ctesibio: clessidra a biglie – 124 a. C. • Clessidre a polvere (clepsamie) - non prima del XIV secolo Gardina Lino Grimoldi Lorenzo 6 Storia della Misurazione del Tempo fino all'Orologio Meccanico
Astrolabio • Strumento costruito e usato dagli astronomi dal VI fino al XVII secolo – Arabi • Ne esistono di quattro tipi: - lineare - sferico - nautico - planisferico Gardina Lino • Mostra il cielo visibile in ogni momento di ogni giorno dell'anno, in qualsiasi luogo, lungo un parallelo di latitudine terrestre. Grimoldi Lorenzo 7 Storia della Misurazione del Tempo fino all'Orologio Meccanico
Astrolabio Si possono calcolare: • La posizione di qualsiasi oggetto in coordinate alto-azimutali, equatoriali e equatoriali locali, passando da un sistema di coordinate all'altro; • Il tempo civile del sorgere, culminare e tramontare del Sole e di qualunque altro oggetto di cui si conoscano le coordinate equatoriali; • La durata del giorno e dei crepuscoli; • Il tempo siderale locale, il tempo solare vero locale e l'equazione del tempo; • La longitudine eclittica dei pianeti e, con buona approssimazione, anche le loro elongazioni. Gardina Lino Grimoldi Lorenzo 8 Storia della Misurazione del Tempo fino all'Orologio Meccanico
Orologio ad acqua • Nascita dei primi orologi congegni meccanici azionati ad acqua • Torre astronomica segnatempo – Su Sung 1086 Gardina Lino • Svegliarini monastici ad acqua – metà del 1200 Grimoldi Lorenzo 9 Storia della Misurazione del Tempo fino all'Orologio Meccanico
Orologio da torre • Svegliatoi monastici completamente meccanici azionati da pesi • Nasce il prototipo dello scappamento • Grandi orologi da torre o campanile – 1300 • Il primo a Milano nel 1309 • Nascita orologi da tavolo o da muro Gardina Lino Grimoldi Lorenzo 10 Storia della Misurazione del Tempo fino all'Orologio Meccanico
Scappamento • Congegno che controlla e che trasforma il moto da continuo in alterno e che impartisce impulsi al pendolo e al bilanciere. • Ne esistono numerosissime varianti che si suddividono in tre categorie fondamentali: a rinculo, a riposo e liberi. • I tipi più comuni sono lo scappamento a verga, quello ad ancora, a caviglie, a cilindro, a scatto. Gardina Lino Grimoldi Lorenzo 11 Storia della Misurazione del Tempo fino all'Orologio Meccanico
Orologio meccanico Un orologio meccanico è una macchina in cui: • un peso o una molla (organo motore) muove • una successione di ruote dentate (treno) che agiscono su • un congegno di distribuzione (scappamento) governato da • un regolatore (bilanciere o pendolo) • un quadrante o una suoneria che ne indicano il progresso. Gardina Lino Grimoldi Lorenzo 12 Storia della Misurazione del Tempo fino all'Orologio Meccanico
Orologio da tasca • Bartolomeo Manfredi (Mantova): primo orologio portatile – 1462 • Nascita della molla di carica Gardina Lino Grimoldi Lorenzo 13 Storia della Misurazione del Tempo fino all'Orologio Meccanico
Orologio a pendolo • Galileo scopre il principio di isocronismo del pendolo - 1583 • Nasce la corporazione degli orologiai (Francia - 1610) Gardina Lino Grimoldi Lorenzo 14 Storia della Misurazione del Tempo fino all'Orologio Meccanico
Orologio a pendolo • Christian Huygens costruisce il primo esemplare - 1656 • Compare la lancetta dei minuti • Huygens nel 1674 introduce la molla a spirale, già pensata da Leonardo Gardina Lino Grimoldi Lorenzo 15 Storia della Misurazione del Tempo fino all'Orologio Meccanico
Orologio a pendolo Miglioramenti: • George Graham: errore di un secondo al giorno e compensazione dilatazione termica – 1721 • John Harrison: riduzione dell’attrito – prima del 1761 • Siegmund Riefler: errore di un centesimo al giorno – 1889 • W. H. Short: orologio a due pendoli (riduzione sollecitazioni meccaniche) – 1921 Gardina Lino Grimoldi Lorenzo 16 Storia della Misurazione del Tempo fino all'Orologio Meccanico

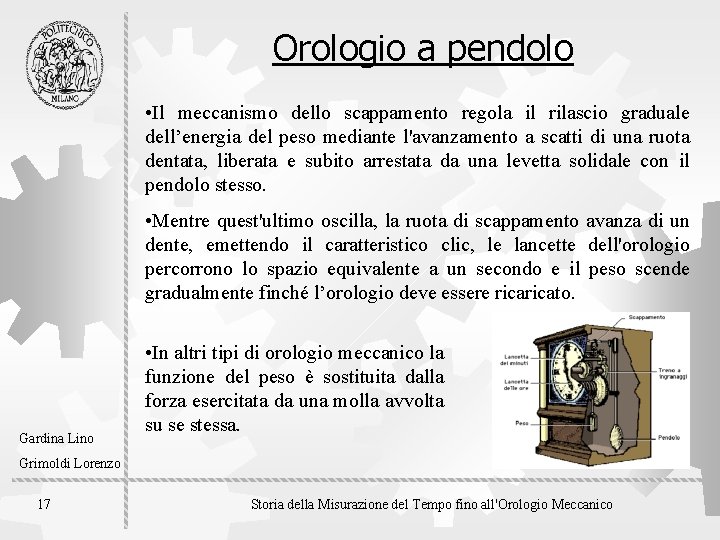

Orologio a pendolo • Il meccanismo dello scappamento regola il rilascio graduale dell’energia del peso mediante l'avanzamento a scatti di una ruota dentata, liberata e subito arrestata da una levetta solidale con il pendolo stesso. • Mentre quest'ultimo oscilla, la ruota di scappamento avanza di un dente, emettendo il caratteristico clic, le lancette dell'orologio percorrono lo spazio equivalente a un secondo e il peso scende gradualmente finché l’orologio deve essere ricato. Gardina Lino • In altri tipi di orologio meccanico la funzione del peso è sostituita dalla forza esercitata da una molla avvolta su se stessa. Grimoldi Lorenzo 17 Storia della Misurazione del Tempo fino all'Orologio Meccanico
Altre invenzioni – Inizio 1700 • Daniel Quare fu il primo a pensare di proteggere il meccanismo dell'orologio in un involucro chiuso, nascono le prime casse rudimentali. • Cristian Huygens ebbe il brevetto della prima suoneria a ripetizione. • George Graham inventa lo scappamento a cilindro - 1715 • Planisferologio - Bernardo Facini, Venezia 1725 • Nasce la suoneria con la campana – Bartolomeo Ferracina, Venezia 1742 Gardina Lino Grimoldi Lorenzo 18 Storia della Misurazione del Tempo fino all'Orologio Meccanico
Altre invenzioni – Fine 1700 • John Harrison realizza il primo cronometro della storia - 1750 circa • Thomas Mudge inventa il movimento ad ancora - Inghilterra 1770 • Bilanciere compensato - 1782 • John Arnold inventa lo scappamento a dente (si riducono sempre di più le dimensioni degli orologi) – 1785 circa Gardina Lino Grimoldi Lorenzo 19 Storia della Misurazione del Tempo fino all'Orologio Meccanico
Abraham Louis Breguet (1747 -1823) • Nasce a Neuchatel (Svizzera) • Inizia l’attività di orologiaio – 1775 • Inventa e realizza il perpetuel – 1780 Gardina Lino • Orologio con ripetizione dei minuti – 1790 Grimoldi Lorenzo 20 Storia della Misurazione del Tempo fino all'Orologio Meccanico
Abraham Louis Breguet (1747 -1823) • Tourbillon cassa a savonette – 1795 • Cronometri da Marina – 1818 Gardina Lino Grimoldi Lorenzo 21 Storia della Misurazione del Tempo fino all'Orologio Meccanico
Perpetuel • Primo orologio a carica automatica – 1780 • Ripetizione dei minuti • Calendario • Indicatore riserva di carica • Fasi lunari • Autonomia di 60 ore Gardina Lino Grimoldi Lorenzo 22 Storia della Misurazione del Tempo fino all'Orologio Meccanico
Orologio da polso • Inizialmente orologi da tasca fissati a grossi bracciali – 1813 • Uso esclusivamente femminile • Nasce la carica a corona - Adrien Philippe (poi fondatore della Patek Philippe) 1840 • Miglioramento del sistema di carica – ingranaggio supplementare 1844 • Arricchimento non solo tecnico ma anche estetico Gardina Lino Grimoldi Lorenzo 23 Storia della Misurazione del Tempo fino all'Orologio Meccanico
Orologio da polso • Nascita di case costruttrici ancora esistenti – 1850 -1890 - Brietling - Freres (poi Omega) Audemars Piguet calendario completo e fasi lunari - Tag - Tissot - Heuer Agli inizi del Novecento: - Rolex - Bulova Gardina Lino Rolex oyster perpetual cosmograph Daytona -… Grimoldi Lorenzo 24 Storia della Misurazione del Tempo fino all'Orologio Meccanico
