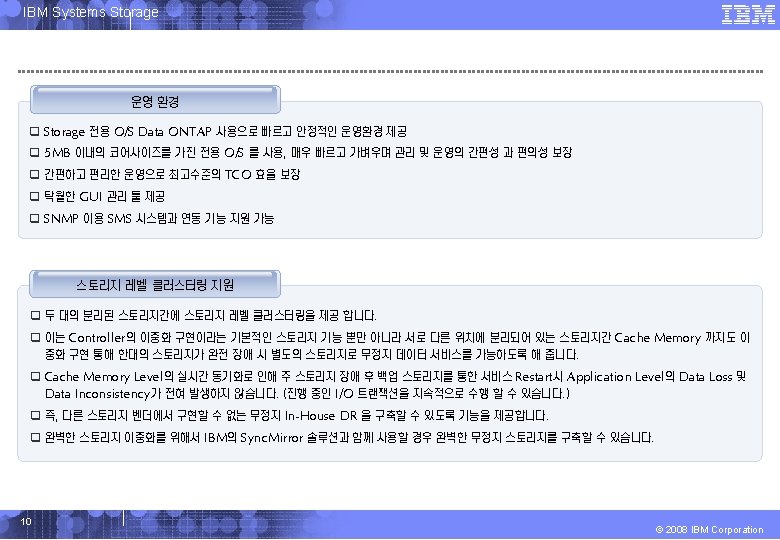

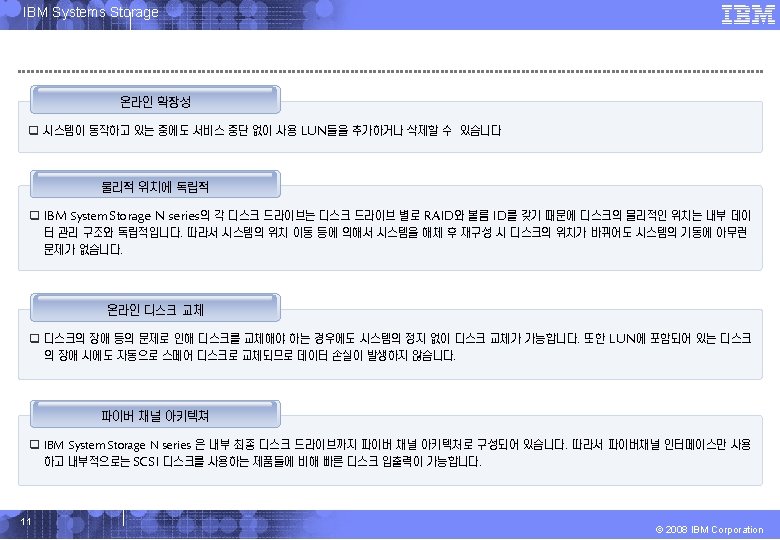

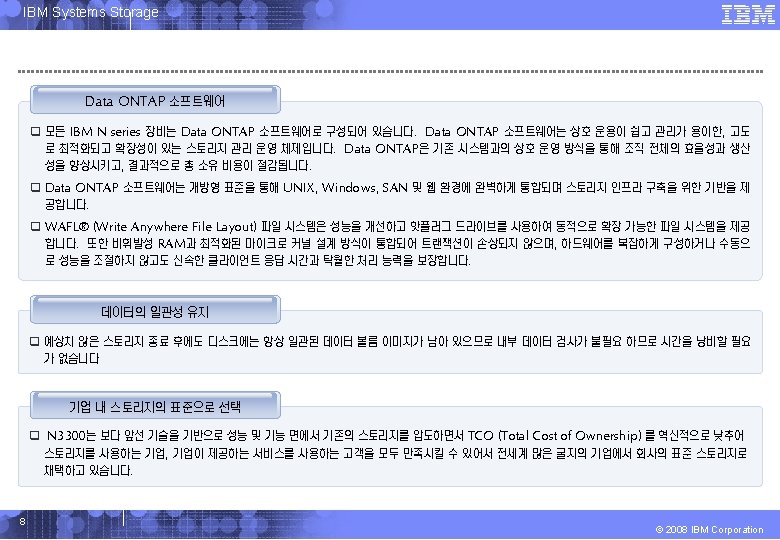

IBM Systems Storage 2. 4. 1 N 3300 제품 개요 운영체제 표준 소프트웨어 특징 통합 자동화 RAID 매니져, Snapshot™, Fast Boot, 텔넷, 이메일 경고, NIS, DNS, SNMP, Filer. View®, NDMP, Secure. Admin™, Flex. Vol™, Flex. Cache™ 네트워크 프로토콜 지원 NFS V 2/V 3/V 4 (TCP/UDP), (PC) NFS 클라이언트 인증을 위한 PCNFSD V 1/V 2, Microsoft® CIFS, VLD, HTTP 1. 0, HTTP 1. 1 가상 호스트 라이센스 소프트웨어 제품 하드웨어 특징 기본/최소/최대 RAID 그룹 크기 지원 디스크 드라이브 용량 13 Data ONTAP 7 G 소프트웨어 Microsoft Exchange 2000 & 2003용 Flex. Clone™ 및 Snap. Manager, Microsoft SQL Server용 Snap. Manager, Snap. Mirror®, Snap. Vault™, Snap. Restore®, Snap. Drive™, Snap. Lock™, 클러스터형 Failover, Multi. Store®, VFM™( 가상 파일 관리자), Data. Fabric® Manager, , SAN Manager, Appliance. Watch™, Snap. Validator™ 19" 랙 마운트 또는 타워 구성의 3 U 통합 파일러 및 디스크 스토리지, 이중화 핫 플러그 전원 공급 장치 및 냉각 장치, 내장 Full Duplex 10/1000 포트 두 개, 내장 FC* 어댑터 두 개, Compact. Flash 및 진단 LED/OPS RAID 4 - 기본: 6 데이터 + 1 패리티 / 최소: 1 데이터 + 1 패리티 / 최대: 13 데이터 + 1 패리티 RAID DP - 기본: 14 데이터 + 2 패리티 / 최소: 1 데이터 + 2 패리티 / 최대: 26 데이터 + 2 패리티 최대 물리적 용량 68 TB 144/300 GB 10 k RPM FC, 144/300 GB 15 k RPM FC or 250/500/750/1000 GB SATA 7. 5 k RPM © 2008 IBM Corporation

IBM Systems Storage 2. 4. 2 시스템 아키텍쳐 N series 스토리지 시스템은 전체 시스템을 관리하는 Data ONTAP, 파일 시스템인 WAFL, 네트워크 입출력을 담당하는 네트워크 드라이버, 디스크 입출 력을 담당하는 디스크 드라이버로 크게 나뉩니다. N series 의 시스템 아키텍처를 도식적으로 나타내면 다음 그림과 같습니다 IBM Data ONTAP® Fibre Channel Mass Storage (Back-End) System Administration & Monitoring Integrated RAID Manager Data. Fabric Manager NVRMA Journaling Filer. View SNMP Appliance Watch 14 WAFL Virtualization Snap. Shot Snap. Mirror File Semantics LUN Semantics File Services Block Services i. SCSI, FCP NFS, CIFS, HTTP , DAFS, … 10/1000 (Giga) Gb. E Offload Fibre Channel © 2008 IBM Corporation

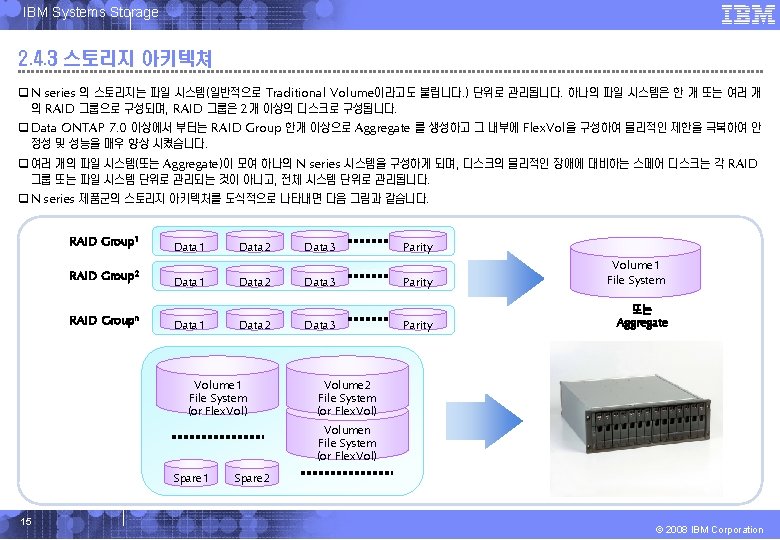

IBM Systems Storage 목차 N 3300 표준 제안서 II N 3300 제품 소개 2. 5 하드웨어 16 © 2008 IBM Corporation

IBM Systems Storage 2. 5. 1 N 3300 하드웨어 사양 N 3300 • High Performance SAS infrastructure • Single Controller or Dual Controller (for HA) • Unified • Each • • 17 높이 2 U, 12개 드라이브 베이 단일 Controller 혹은 이중 Controller (HA) 구성 가능 High performance SAS 혹은 SATA 인프라스트럭쳐 12 TB internal (1 TB SATA 드라이브 구성 시) 최대 4개까지의 EXN 스토리지 확장 팩 구성 가능 • 56 TB (56 x 1 TB SATA 드라이브 구성 시) • 16. 8 TB (56 x 300 GB FC 드라이브 구성 시) 68 TB 최대 물리적 용량 (w/SATA), 20. 4 TB 최대 물리적 용량 (w/FC) Controller 1대 내 구성 • 1 GB 메모리 (128 MB NVMem) • i. SCSI 와 NAS – Two Gig. E ports • FC-SAN, FC Tape – Two 4 Gb FC ports • Onboard Remote Management Storage: i. SCSI, NAS, Fibre Channel Controller: Dual Gigabit Ethernet Ports and Dual 4 Gbps Fibre Channel Ports • Onboard • • Remote Platform Management 2 U High, 12 Internal SAS or SATA Drive Bays No PCIe Slots Up to Four External Disk Expansion Units • 4 Gbps Fibre Channel or 3 Gbps SATA Up to 68 disk drives (system total) N 3300 Max Disk Drives 68 Max Storage Capacity 68 TB SAS Drive Support Yes Dual Controller Support Yes Memory 2 GB Max FC/Gig. E Ports 4/4 I/O Expansion Slots - Onboard Remote LAN Management Yes © 2008 IBM Corporation

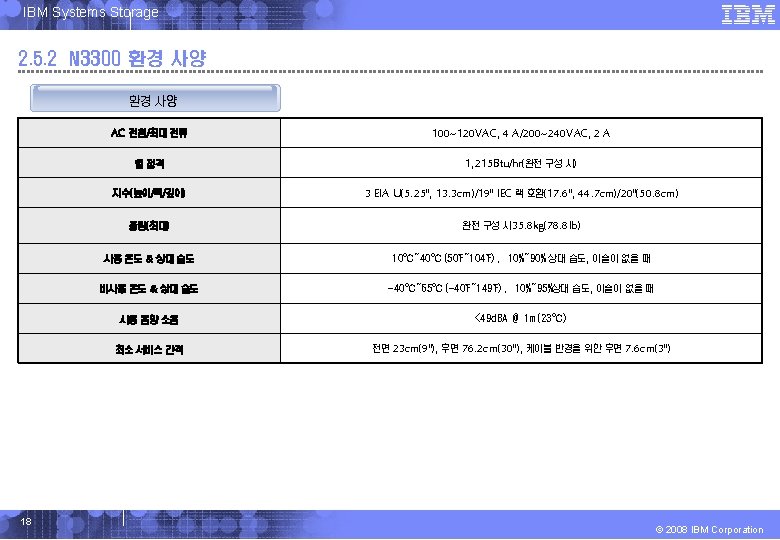

IBM Systems Storage 2. 5. 3 EXN 1000/4000 환경 사양 AC 전원/최대 전류 100~120 VAC, 4. 4 A/200~240 VAC, 2. 3 A 열 정격 1, 215 Btu/hr(완전 구성 시) 치수(높이/폭/깊이) 3 EIA U(5. 25", 13. 3 cm)/19" IEC 랙 호환(17. 6", 44. 7 cm)/20"(50. 85 cm) 중량(최대) 사용 온도 & 상대 습도 (권장) 비사용 온도 & 상대 습도 사용 음향 소음 19 EXN 1000 - 완전 구성 시 35. 8 kg(78. 8 lbs), empty 시 23 kg(50. 6 lbs) EXN 4000 – 완전 구성 시 35 kg(77 lbs), empty 시 23 kg(50. 6 lbs) 20℃~25℃(68℉~77℉), 40%~55% 상대 습도, 이슬이 없을 때 ※ 최대 운영 온도 & 습도 - 10℃~40℃(50℉~104℉), 10%~95% -40℃~65℃(-40℉~149℉), 10%~95%상대 습도, 이슬이 없을 때 EXN 1000 - 49 d. BA @ 1 m at 23℃, 5. 64 bels @ 23℃ EXN 4000 – 56. 4 d. BA @ 1 m at 23℃, 5. 64 bels @ 23℃ © 2008 IBM Corporation

IBM Systems Storage 2. 5. 4 N series 백업 지원 디스크 기반 백업 Snap. Vault , Snap. Mirror 호스트 기반 백업 NDMP / NFS / CIFS / i. SCSI Gb. E 기반 백업 Quantum ATL Gb. E 라이브러리 Spectra Logic Gb. E 라이브러리 현재 지원 가능한 라이브러리는 http: //www. IBM. com/osn/info/confi_gbe. html 에서 확인할 수 있습니다. 테이프 드라이브 지원 Tape SAN 지원 (Copper) 20 EIBM 3590 B & 3590 E IBM ULT 3580 -TDI(LTO) IBM(LTO) Sony GY 8240(DTF 2) STK 9840, 9840 B, 9940 B Exabyte Mammoth II 현재 지원 가능한 드라이브는 http: //www. IBM. com/solutions/data_rotection_devices. html 에서 확인할 수 있습니다. ctra Logic 2 K Copper Interface Spectra Logic 10 K Copper Interface with copper GBIC(HSSDC) Spectra Logic 12 K, 20 K, 64 K G 1 FQIP with copper GBIC(HSSDC) Storage. Tek L 20, L 40, L 80 with copper GBIC(HSSDC) © 2008 IBM Corporation

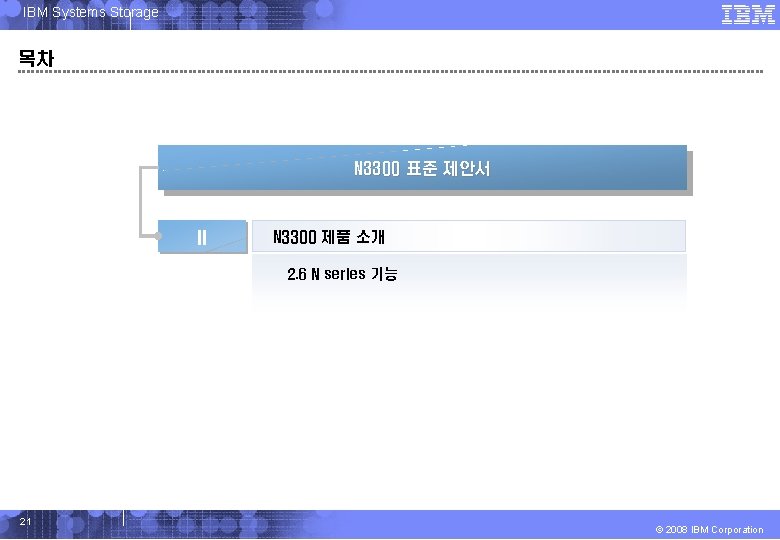

IBM Systems Storage 목차 N 3300 표준 제안서 II N 3300 제품 소개 2. 6 N series 기능 21 © 2008 IBM Corporation

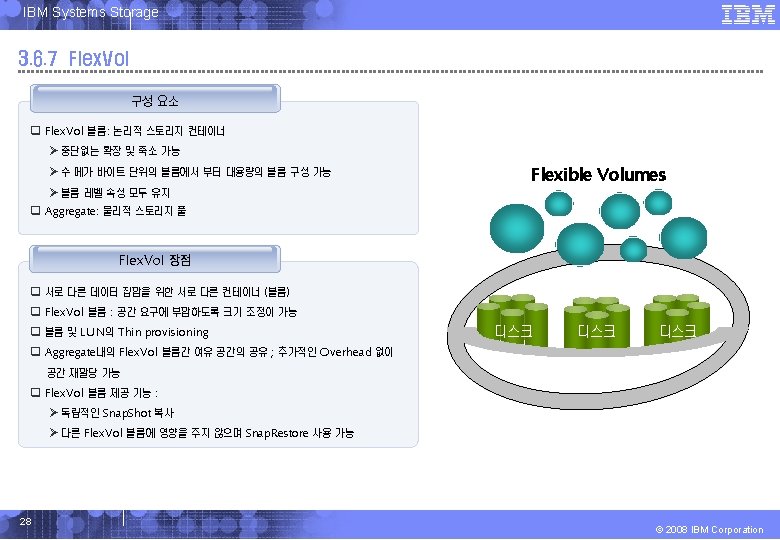

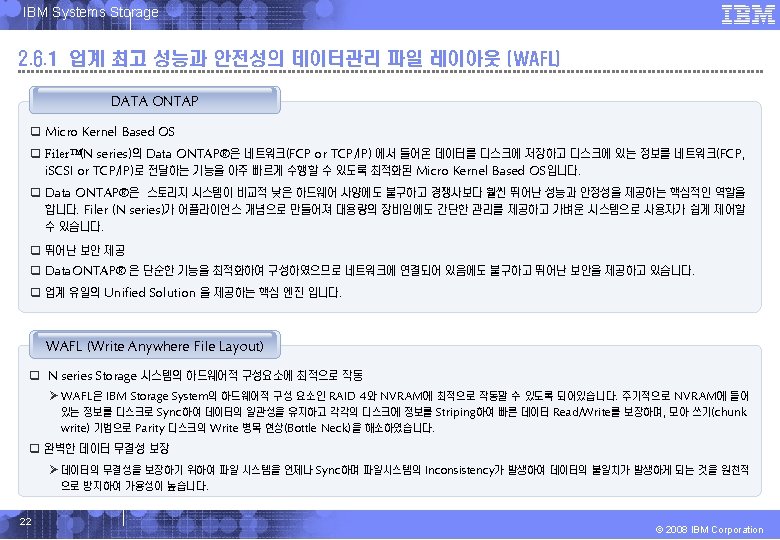

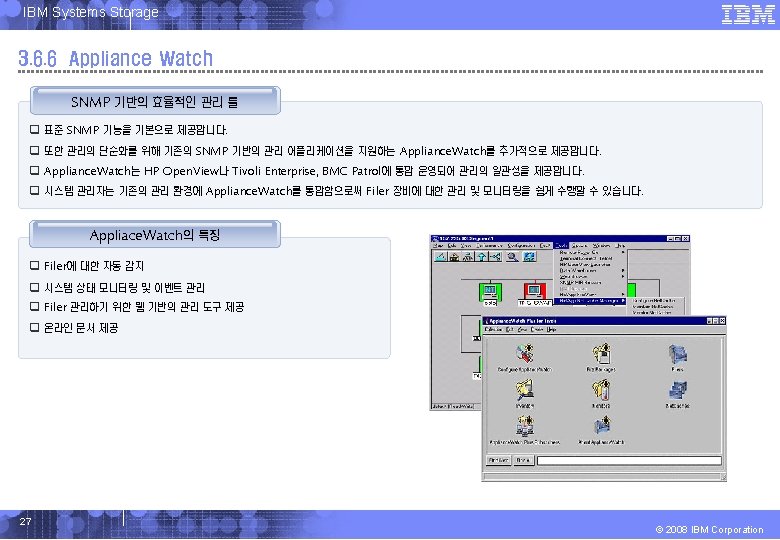

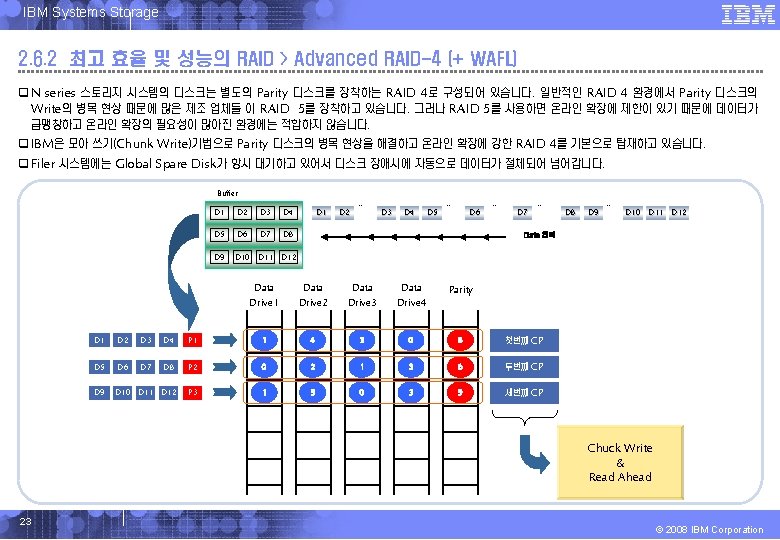

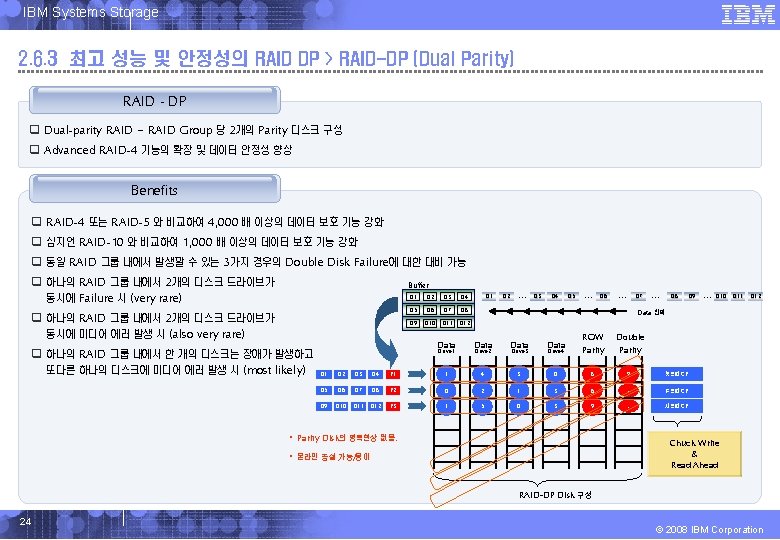

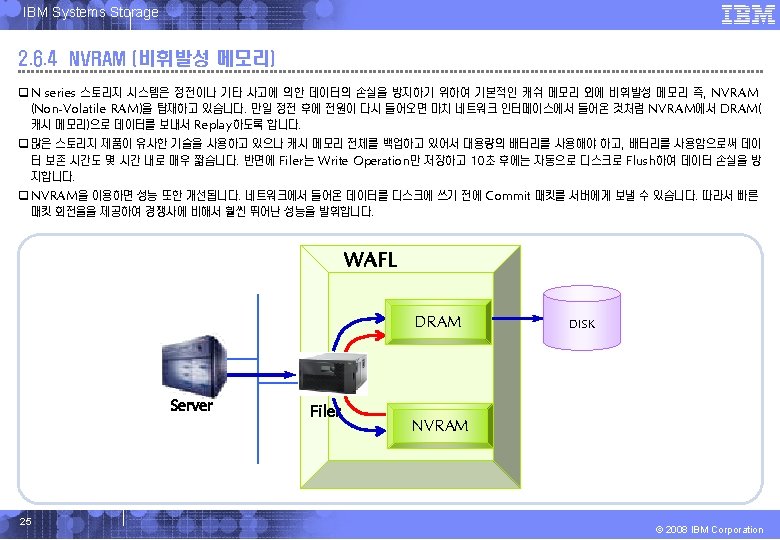

IBM Systems Storage Flex. Vol 동작 방법 Flexible Volume 1 q RAID Group 생성 q Aggregate 생성 Flexible Volume 2 Flexible Volume 3 q Flex. Vol 생성 Ø 특정 볼륨을 위해 블럭을 미리 할당하지 않음 vol 1 vol 2 Ø 데이터가 Write됨에 따라 WAFL® 은 Aggregate에 공간을 할당 vol 3 Aggregate RG 1 RG 2 RG 3 Aggregate 29 © 2008 IBM Corporation

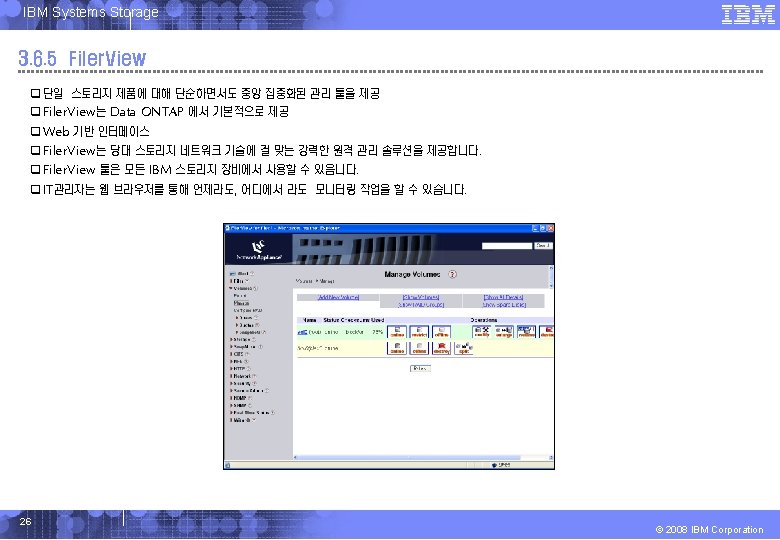

IBM Systems Storage 3. 6. 8 Data Fabric Manager q Data. Fabric Manger는 단일 콘솔을 통해 스토리지들을 관리할 수있는 강력하고 사용하기 쉬운 어플리케이션 q Data. Fabric Manager 는 IT 조직이 완벽한 엔터프라이즈 스토리지 네트워크를 관리하고, Provisioning 하며 재배치하는 것을 가능하게 함 DFM의 구성 DFM 기능 카테고리 데이터 가용성 관리 스토리지 인프라 관리 30 (Two or Fewer Nodes = DFM LITE) 스토리지 자원관리 DFM Core Management license 정보 관리 Distribution Management Option (DIST) Storage Resource Management Option (SRM) Business Continuance Management Option (BCO) SAN Management Option (SAN) q Discovery Ø 스토리지 및 넷캐쉬 Ø Aggregates, 볼륨, qtrees, LUNs q 모니터링 Ø 스토리지 상태 및 Health Ø 이메일 또는 기타 장비를 통한 경고 q 성능 및 용량 분석 Ø 스토리지 및 Content 캐싱 장비 Ø Aggregates, 볼륨, qtrees, LUNs, 디스크, CPU, 네트워크 링 크 q 구성 Ø Filer. View® launch Ø Snap. Mirror® and Snap. Vault™ © 2008 IBM Corporation

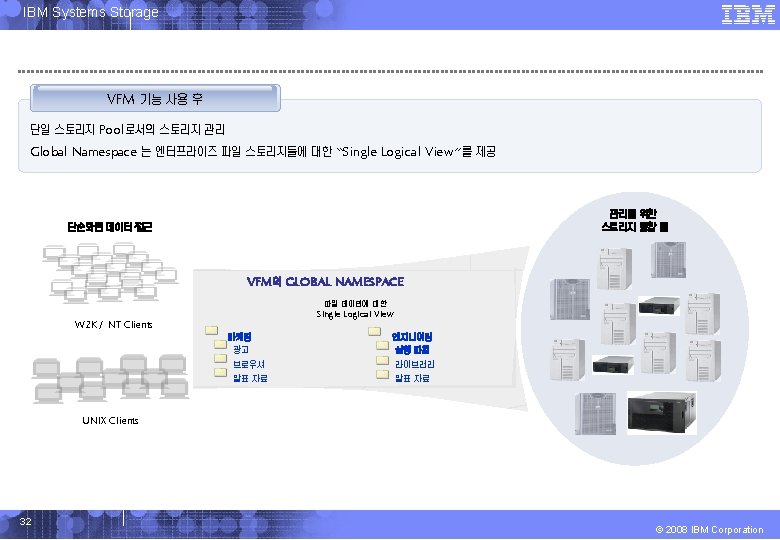

IBM Systems Storage 3. 6. 9 VFM q NAS 가상화 솔루션 q Non Disruptive 윈도우즈 통합 q Automated 원격지 복제 및 재해 복구 q Multi Vendor NAS Management q Transparent Data Lifecycle Management VFM 기능 사용 전 파일 접근 및 관리의 복잡성 Point-to-Point 접근을 하고 있는 분산된 클라이언트 환경 W 2 K / NT 클라이언트 UNIX / Linux 클라이언트 31 복잡한 매핑 서버 및 스토리지의 독립적 구성 Windows attached SAN F: G: H: I: J: K L: . . M: N: O: P: Q: R: S: . . . (마케팅 및 엔지니어링) IBM filers (엔지니어링) Windows Powered NAS (마케팅) © 2008 IBM Corporation

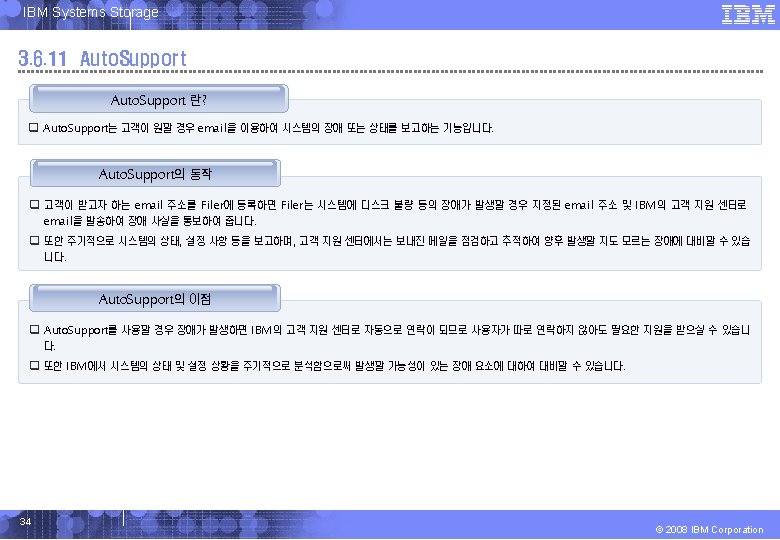

IBM Systems Storage 목차 N 3300 표준 제안서 III 35 지원 가능 솔루션 © 2008 IBM Corporation

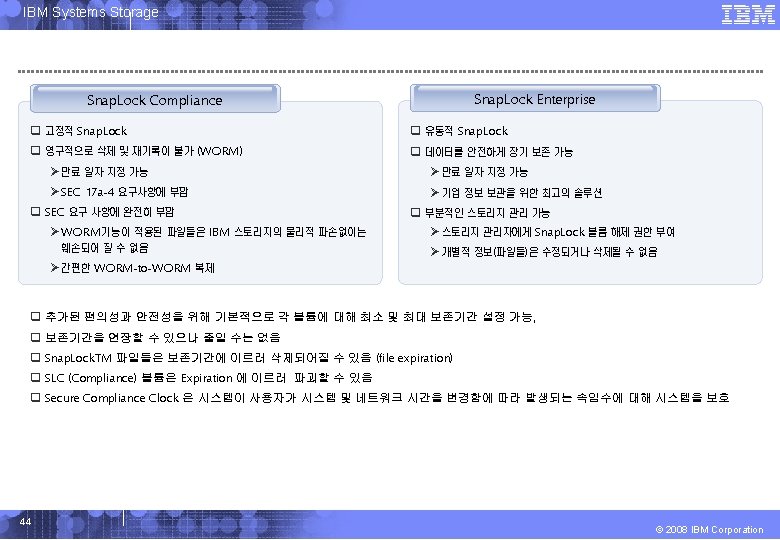

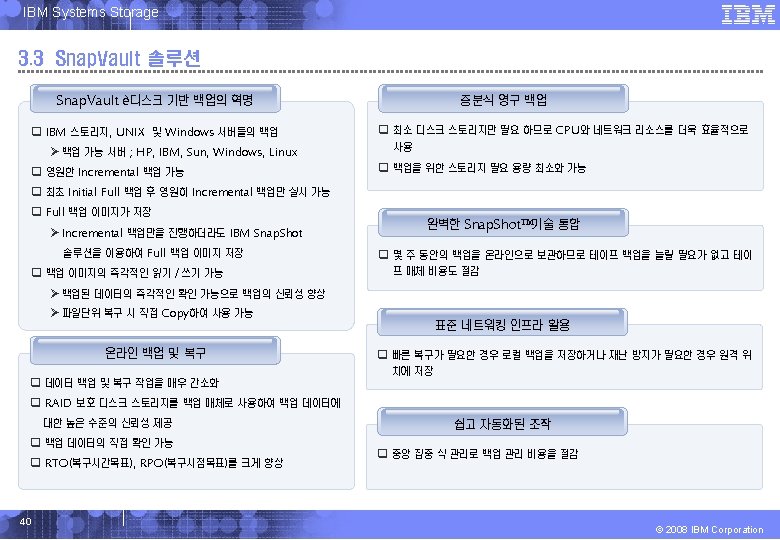

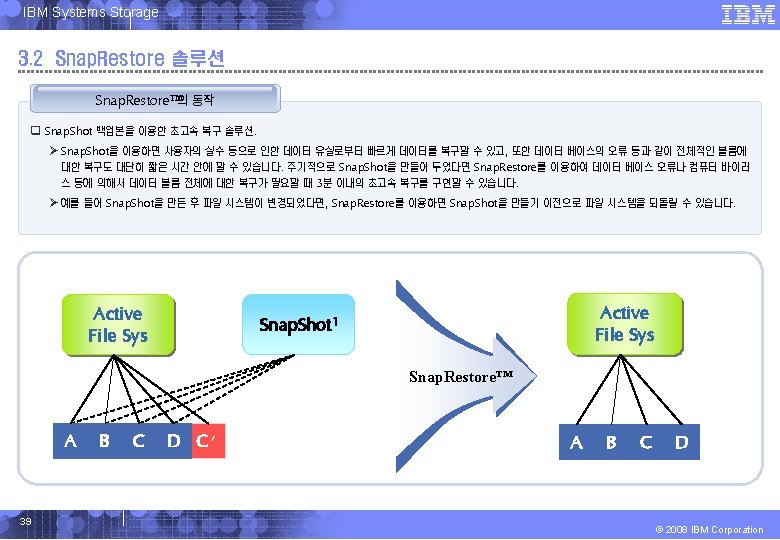

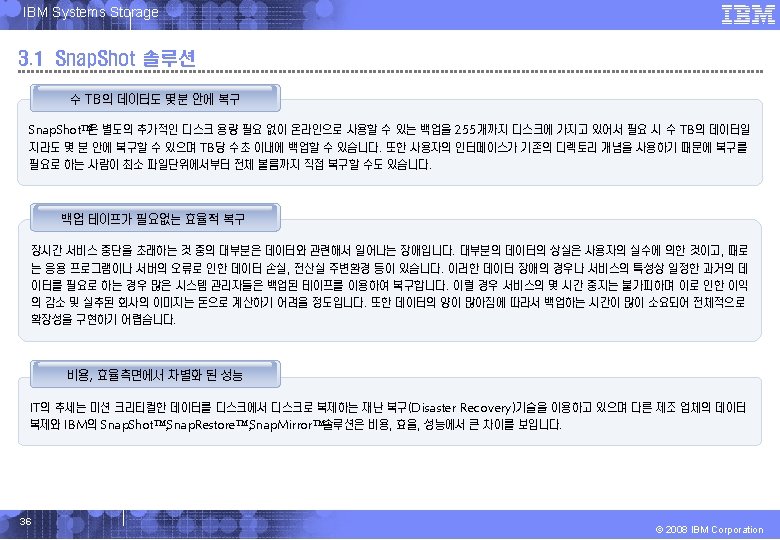

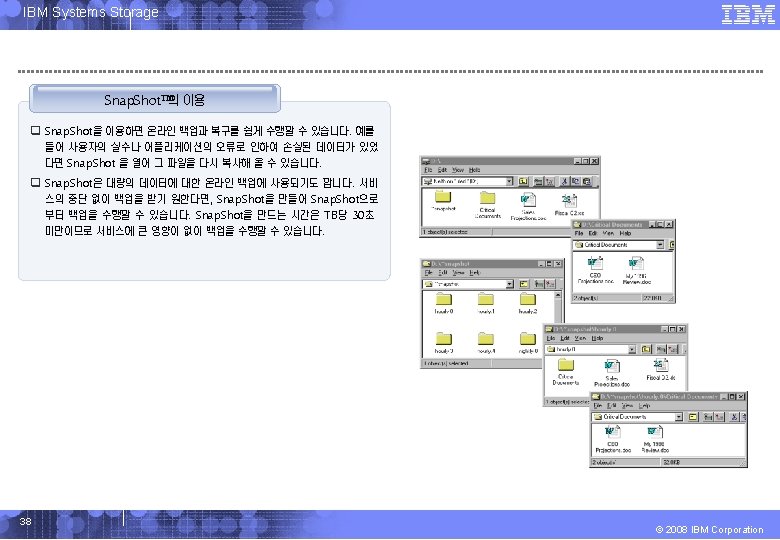

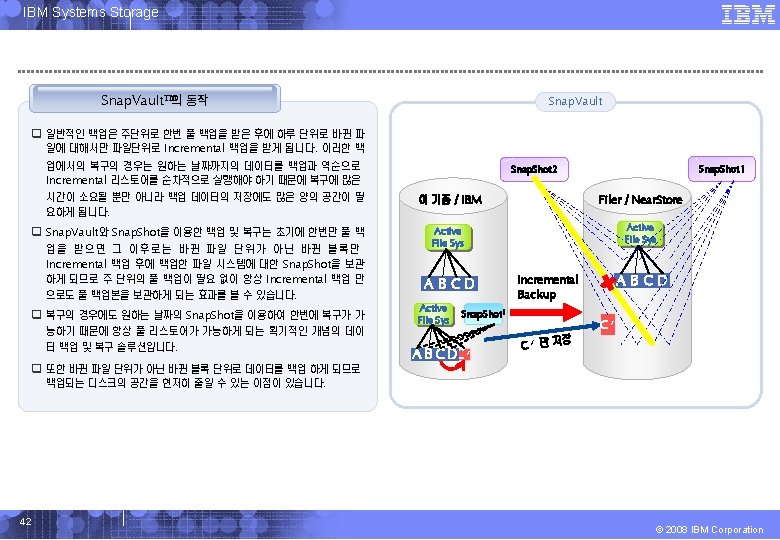

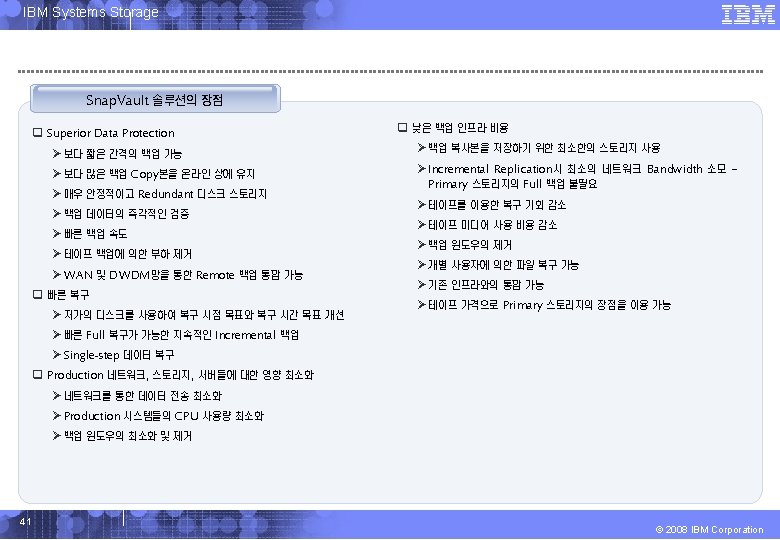

IBM Systems Storage 3. 4 Snap. Lock 솔루션 IBM Regulated Data Solution Snap. Lock q 특정 볼륨에 대하여 Write가 단 한번만 허용되도록 제한할 수 있는 기능 ( 파일 단위별 보관 기간 설정 가능) Write Once Read Many (WORM) q 볼륨 단위 구성 및 제한의 단위는 파일 단위로 작동함. Application Archival Application q 한번 Write 된 데이터는 수정이나 삭제가 불가 함. q 표준 프로토콜 인터페이스 사용 q 쉬운 데이터 접근 및 어플리케이션 통합 가능 q NFS, CIFS로 접근 q 기존 WORM 방식에 비하여 월등한 접근성과 성능, 안정성, 가용성을 제 공 Basic Data Storage Extracts & Archives Data to Near. Store® q Snap. Lock Compliance 및 Snap. Lock Enterprise q 모든 IBM Storage 제품에 적용 가능 IBM software prevents modification or deletion of data Primary Storage 43 © 2008 IBM Corporation

IBM Systems Storage 3. 5 Lock. Vault 솔루션 q Snap. Lock 솔루션과 Snap. Vault 솔루션의 특징을 하나로 결합한 Unified 스토리지 솔루션이 Lock. Vault 임 Ø 백업 및 복구, 그리고 Regulatory Compliance의 통합 q 금융회사 및 보험회사가 Target q Unstructured 데이터 Compliance를 위해 주로 디자인됨 IBM Filers Windows® UNIX® Ø Lock. Vault™는 기본 백업을 2차 스토리지에 저 장 Ø Lock. Vault™는 Compliant 기간에 따라 백업에 Lock을 함 Ø 매일 저녁 Snap. Shot 백업은 단지 변경된 블럭들만 을 저장; 그러나, Full 백업의 이미지로 보관함 Compliance Journal Ø Compliance. Journal™ 로그는 Snap. Shot 복사 본 사에에서 변경 Near. Store® Secondary Storage Disk Space Used: 45 Near. Store DR Target Ø Lock. Vault™: 백업과 Compliance를 위한 단일 아 키텍쳐 © 2008 IBM Corporation

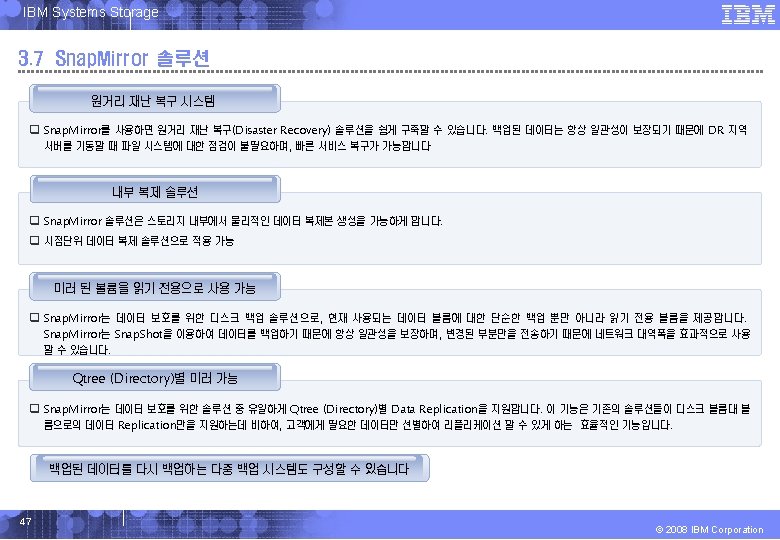

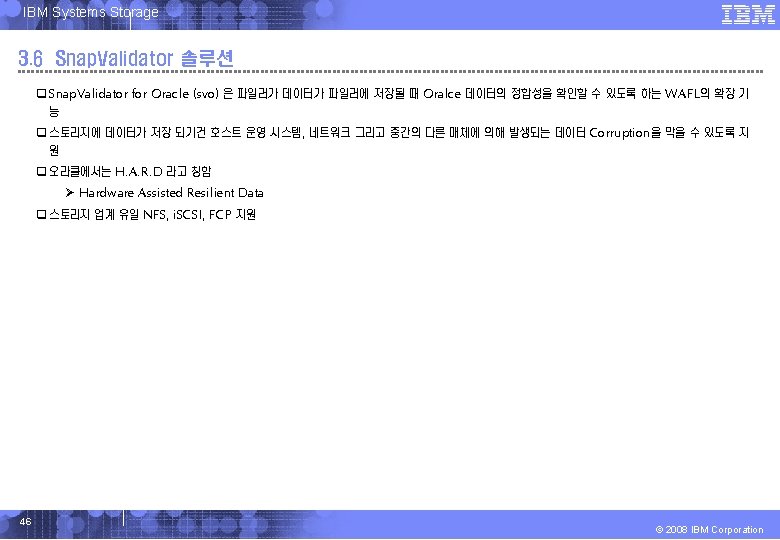

IBM Systems Storage Source Volume 최초 설치 시 Remote Volume q 근거리에 두 대의 Filer를 설치하고 고속 전송장치를 이용 두 장비의 Sync를 맞춥니다. Snap A 운영 시 q 원거리에 두 대의 Filer를 설치하고 전송장치를 이용 업데이트 블록에 대해서만 주기적 으로(Async), 혹은 실시간으로(Sync) 두 장비의 Sync를 맞춥니다. Level 0 Transfer Source Volume 전송 중에도 Source volume(active file system)은 계속 변경됨 Snap A Remote Volume Update 중이라도 Consistency가 유지되며 Snapshot도 미러 되고 읽기 전용으로 사용이 가능함. Level 0 Transfer Completed Source Volume 특, 장점 Remote Volume 여러 차례의 Update 후나 Update중 어 느 때라도 Consistency가 유지 되며 Snapshot도 미러 되고 읽기 전용으로 사 용이 가능함. q Update 중에도 양쪽 시스템은 모두 Consistency를 유지하며 Snapshot도 모두 Mirror되고 Target 볼륨은 Read Only로 사용이 가능합니다. Snap B Snap A 48 Incremen-tal Transfer Completed © 2008 IBM Corporation

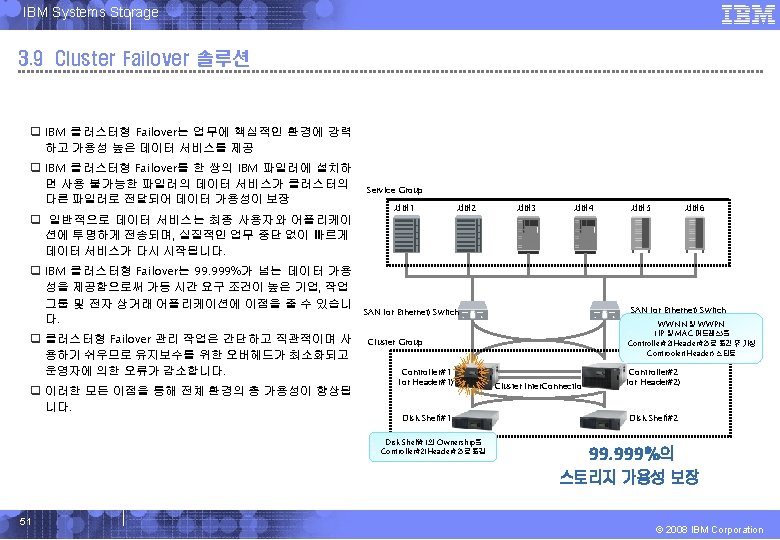

IBM Systems Storage 3. 9 Snap. Manager 솔루션 SM for MS SQL Server SM for MS Exchange q Near Instantaneous Backup q 신속한 백업 및 복구 q Near Online Restore q 표준 윈도우즈 GUI와 함께 구성, 백업, 복구를 위한 Wizard 제공 q Wizard 와 사용하기 쉬운 GUI 제공 q MSCS 지원 q 이벤트 Alert 제공 q IBM Cluster Failover 지원 q DR 솔루션과 통합 q 2차 또는 테이프 스토리지 지원 q 온라인 스토리지 확장 q 단일 메일 박스 복구 지원 q 고가용성 (MSCS, IBM Cluster Failover) 50 © 2008 IBM Corporation
