Støjreducerende asfalt, international status Seniorforsker Hans Bendtsen Vejdirektoratet Vejteknisk Institut Trafikdage på AUC 28

Støjreducerende asfalt, international status Seniorforsker Hans Bendtsen Vejdirektoratet Vejteknisk Institut Trafikdage på AUC 28 -29 august 2006

Hvem er VI? Asfaltafdelingen (FPA) Hans Jørgen Ertman Larsen Akustisk kompetence: Belægningsteknologi: • Bent

Hvem er VI? Asfaltafdelingen (FPA) Hans Jørgen Ertman Larsen Akustisk kompetence: Belægningsteknologi: • Bent Andersen • Carsten Nielsen • Hans Bendtsen • Erik Nielsen • Jørgen Kragh • Bjarne Schmidt • Lars Ellebjerg Larsen • Jørn Råberg • Sigurd N. Thomsen • Mf.

Regeringens vejstøjstrategi fra 2004: • • 28 % af alle boliger over 55 d.

Regeringens vejstøjstrategi fra 2004: • • 28 % af alle boliger over 55 d. B Ligger primært langs kommunevejene Derfor lokalt problem med lokal løsning Støjreducerende belægninger effektive til prisen • Belægninger vælges lokalt • Integration af støj i planlægning

Baggrund Asfaltindustrien reklamerer med støjreducerende belægninger Nogle vejforvaltninger har nu støj med som aktiv

Baggrund Asfaltindustrien reklamerer med støjreducerende belægninger Nogle vejforvaltninger har nu støj med som aktiv parameter ved belægningsvalg Status forskning og udvikling med fokus på støjreducerende tyndlagsbelægninger

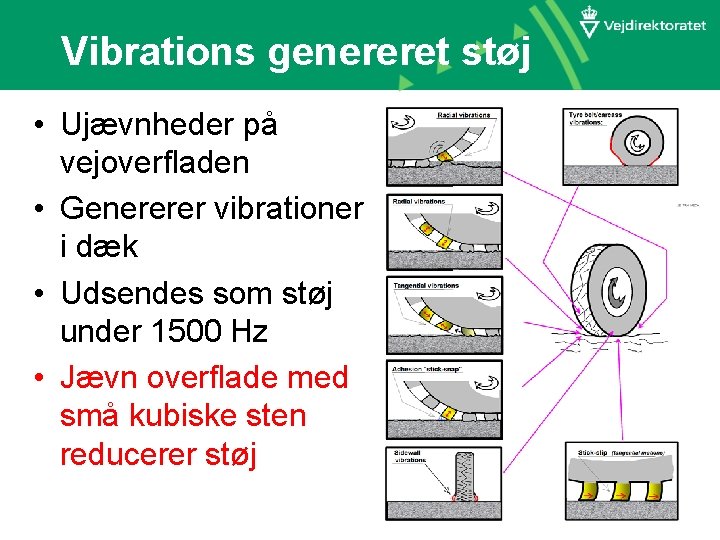

Vibrations genereret støj • Ujævnheder på vejoverfladen • Genererer vibrationer i dæk • Udsendes

Vibrations genereret støj • Ujævnheder på vejoverfladen • Genererer vibrationer i dæk • Udsendes som støj under 1500 Hz • Jævn overflade med små kubiske sten reducerer støj

Aerodynamisk støj • Luft pumpes ud mellem dækmønster blokke og suges ind igen •

Aerodynamisk støj • Luft pumpes ud mellem dækmønster blokke og suges ind igen • Højfrekvent støj over 1000 Hz • Støjreduktion: – Åben overfladestruktur – Drænasfalt – Tyk drænasfalt

Overflade teksturens betydning: Fujikawa et. al. Japan • De højeste punkter på vejoverfladen skal

Overflade teksturens betydning: Fujikawa et. al. Japan • De højeste punkter på vejoverfladen skal have den samme højde (reducere X) • Afstanden mellem de højeste punkter skal være lille (reducere H) • “Hullerne” mellem belægningens toppunkter skal forøges (forøge MPD) H X MPD

Støjreduktion: • • Reference Lille stenstørrelse Tæt asfaltbeton Kubiske sten Stort indbygget hulrum God

Støjreduktion: • • Reference Lille stenstørrelse Tæt asfaltbeton Kubiske sten Stort indbygget hulrum God komprimering • Drænasfalt • Tyndlagsbelægninger

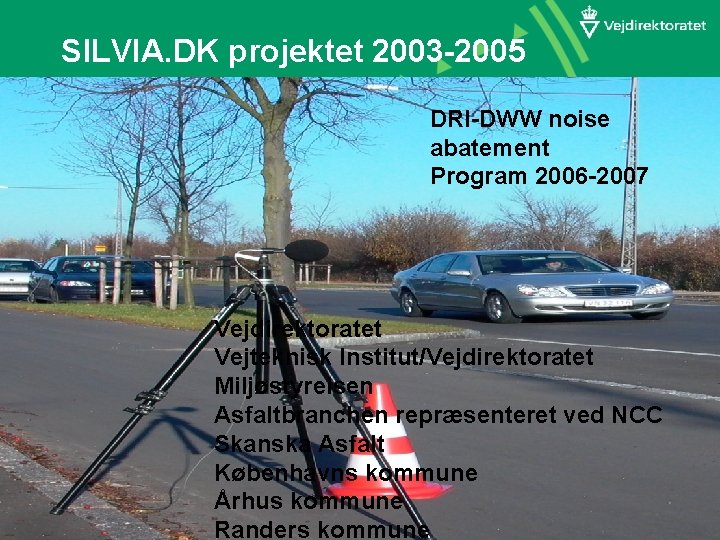

SILVIA. DK projektet 2003 -2005 DRI-DWW noise abatement Program 2006 -2007 Vejdirektoratet Vejteknisk Institut/Vejdirektoratet

SILVIA. DK projektet 2003 -2005 DRI-DWW noise abatement Program 2006 -2007 Vejdirektoratet Vejteknisk Institut/Vejdirektoratet Miljøstyrelsen Asfaltbranchen repræsenteret ved NCC Skanska Asfalt Københavns kommune Århus kommune Randers kommune

Tyndlagsbelægninger på bygader • Reference AB 11 • Åben asfaltbeton (AB 6å) • Split

Tyndlagsbelægninger på bygader • Reference AB 11 • Åben asfaltbeton (AB 6å) • Split Mastics Asphalt (SMA 6) • Kombinationsbelægning (TBk 6).

Måleprogram • Støj SPB metoden • Støj CPX metoden • Tekstur med laser •

Måleprogram • Støj SPB metoden • Støj CPX metoden • Tekstur med laser • Trafik sikkerhed (friktion)

Resultater år 0 og år 2 Personbiler ved 60 km/t AB 11 t AB

Resultater år 0 og år 2 Personbiler ved 60 km/t AB 11 t AB 8 t AB 6å SMA 6+ TBk 6 År 0 72. 6 71. 6 70. 3 70. 6 69. 5 Støjreduktion år 0 ref. 1. 0 2. 3 2. 0 3. 1 72, 8 71, 5 71, 3 70, 9 70, 1 Støjreduktion år 2 ref. 1, 3 1, 5 1, 9 2, 7 Stigning år 0 – 2 0, 2 -0, 1 1, 0 0, 3 0, 6 År 2

Forsøg på motorvej 110 km/t Vejdirektoratet 2004 DRI-DWW noise abatement Program 2005 -2007 M

Forsøg på motorvej 110 km/t Vejdirektoratet 2004 DRI-DWW noise abatement Program 2005 -2007 M 10 ved Solrød

Belægningstyper M 10 ved Solrød

Belægningstyper M 10 ved Solrød

Støjreduktion AB 11 t TBk 8 AB 8å SMA 8 SMA 6+ Personbiler Ref.

Støjreduktion AB 11 t TBk 8 AB 8å SMA 8 SMA 6+ Personbiler Ref. 2, 2 d. B 3, 0 d. B 0, 4 d. B 1, 6 d. B Lastbiler 2 aksler Ref. 2, 8 d. B 2, 7 d. B 1, 1 d. B Lastbiler flere aksler Ref. 1, 8 d. B 2, 3 d. B 1, 2 d. B 1, 1 d. B Index år 0 Ref. 2, 2 d. B 2, 8 d. B 0, 8 d. B 1, 4 d. B Index år 1 Ref. 1, 0 d. B 2, 3 d. B 0. 0 d. B 1, 5 d. B

Konklusion • De første støjreducerende tyndlagsbelægninger er udviklet! • Støjreduktion 2 - 3 d.

Konklusion • De første støjreducerende tyndlagsbelægninger er udviklet! • Støjreduktion 2 - 3 d. B både på bygader og motorveje! • Både ABå, SMA og TBk er mulige udgangspunkter for støjoptimering! • Langtidserfaringer med støjdæmpning og holdbarhed mangler • Erfaringer med drift mangler • Et virkemiddel der dog allerede nu kan anvendes! • Metode for støjtest af asfaltarbejder på vej!

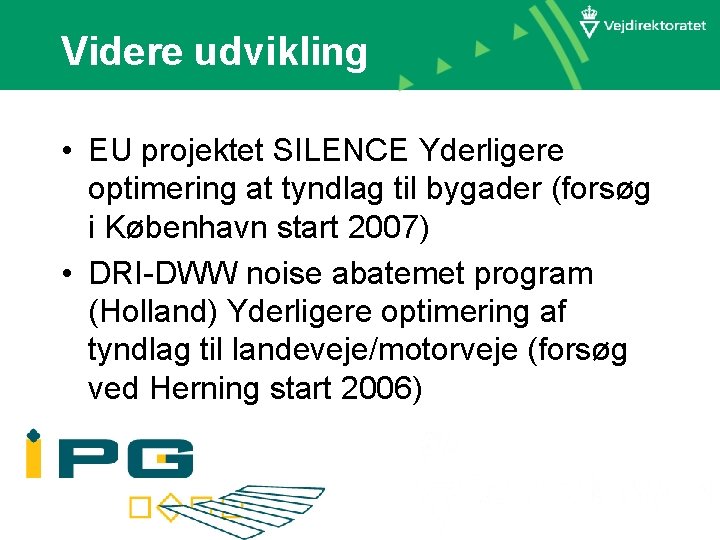

Videre udvikling • EU projektet SILENCE Yderligere optimering at tyndlag til bygader (forsøg i

Videre udvikling • EU projektet SILENCE Yderligere optimering at tyndlag til bygader (forsøg i København start 2007) • DRI-DWW noise abatemet program (Holland) Yderligere optimering af tyndlag til landeveje/motorveje (forsøg ved Herning start 2006)

Vejstøjsseminar 2006 9. – 10. november 2006 I København Om praktisk brug af støjreducerende

Vejstøjsseminar 2006 9. – 10. november 2006 I København Om praktisk brug af støjreducerende belægninger
