stituto Argentino del Petróleo y del Gas Seccional Sur SISTEMA DE LOCACIÓN SECA JORNADAS 2006 SANTA CRUZ NORTE Salud, Seguridad y Ambiente SISTEMA DE LOCACIÓN SECA SANTA CRUZ NORTE DANIEL BREUER ENRIQUE BRACCALENTE DANIEL NOHRA

stituto Argentino del Petróleo y del Gas Seccional Sur SISTEMA DE LOCACIÓN SECA JORNADAS 2006 SANTA CRUZ NORTE Salud, Seguridad y Ambiente Primera Parte: SISTEMA DE LOCACIÓN SECA. Objetivo. Ventajas. Detalles. Resultados Segunda Parte: DESHIDRATACIÓN DE CUTTING. Objetivo. Experiencia. Resultados

stituto Argentino del Petróleo y del Gas Seccional Sur SISTEMA DE LOCACIÓN SECA JORNADAS 2006 SANTA CRUZ NORTE Salud, Seguridad y Ambiente SISTEMA DE LOCACIÓN SECA

stituto Argentino del Petróleo y del Gas Seccional Sur SISTEMA DE LOCACIÓN SECA JORNADAS 2006 SANTA CRUZ NORTE Salud, Seguridad y Ambiente Objetivo: PROPORCIONAR UN SISTEMA SEGURO Y EFICIENTE PARA EL CONTROL DE SÓLIDOS Y MANEJO DE DESECHOS GENERADOS EN LAS OPERACIONES DE PERFORACION

stituto Argentino del Petróleo y del Gas Seccional Sur SISTEMA DE LOCACIÓN SECA JORNADAS 2006 SANTA CRUZ NORTE Salud, Seguridad y Ambiente Ventajas: 1. Reducción de la contaminación del subsuelo. 2. Disminución en el consumo de agua 3. Descenso en la generación de desechos 4. Menor consumo de lodo 5. Eliminación de la construcción de pileta natural 6. Supresión de uso de membrana plástica 7. Se evita el saneamiento y tapado de la pileta natural

stituto Argentino del Petróleo y del Gas Seccional Sur SISTEMA DE LOCACIÓN SECA JORNADAS 2006 SANTA CRUZ NORTE Salud, Seguridad y Ambiente DETALLES DEL SISTEMA DE LOCACIÓN SECA

stituto Argentino del Petróleo y del Gas Seccional Sur SISTEMA DE LOCACIÓN SECA JORNADAS 2006 SANTA CRUZ NORTE Salud, Seguridad y Ambiente Sistema Convencional Purgas Zarandas Hidrociclones Decantadora Centrífuga PILETA NATURAL Lodo final de Pozo

stituto Argentino del Petróleo y del Gas Seccional Sur SISTEMA DE LOCACIÓN SECA JORNADAS 2006 SANTA CRUZ NORTE Salud, Seguridad y Ambiente Lodo al próximo Pozo Sistema Locación Seca Zarandas Principales Hidrociclones Lodo recuperado + Lodo final de Pozo Centrífugas Decantadoras Zaranda Secadora Al Repositorio o Cantera

SISTEMA DE LOCACIÓN SECA JORNADAS 2006 SANTA CRUZ NORTE Salud, Seguridad y Ambiente stituto Argentino del Petróleo y del Gas Seccional Sur Resultados: Convencional Locación Seca 0. 69 0. 23 Lodo recuperado al final del Pozo (m 3) 0 180 Lodo recuperado por Zaranda Secadora (m 3) 0 134 Fluidos desechados (m 3/m perforado) 0. 60 0. 16 Consumo de agua (m 3/m perforado) Menor consumo Ahorro 0. 46 m 3 de agua por metro perforado En cada pozo (2000 m de profundidad) se ahorran 920. 000 litros de agua dulce

stituto Argentino del Petróleo y del Gas Seccional Sur SISTEMA DE LOCACIÓN SECA JORNADAS 2006 SANTA CRUZ NORTE Salud, Seguridad y Ambiente Resultados: • Cero desecho de líquidos en piletas de tierra o repositorios. • Bajo contenido de humedad en los recortes enviados al repositorio. • Reutilización de todos los fluidos generados en las distintas etapas de la perforación, (cementación, rotación de cemento, etc. ). • Recuperación del volumen de lodo purgado mediante recirculación con bomba y zaranda secadora.

stituto Argentino del Petróleo y del Gas Seccional Sur SISTEMA DE LOCACIÓN SECA JORNADAS 2006 SANTA CRUZ NORTE Salud, Seguridad y Ambiente Resultados: Total de pozos Total perforado 114 207. 926 m Total AHORRO AGUA DULCE 95. 600 m 3 Total Superficie Suelo no afectada 87. 500 m 2 Total Volumen Suelo no afectado 176. 800 m 3

stituto Argentino del Petróleo y del Gas Seccional Sur SISTEMA DE LOCACIÓN SECA JORNADAS 2006 SANTA CRUZ NORTE Salud, Seguridad y Ambiente Experiencias en Cañadon Seco PI 359 PI 245

stituto Argentino del Petróleo y del Gas Seccional Sur SISTEMA DE LOCACIÓN SECA JORNADAS 2006 SANTA CRUZ NORTE Salud, Seguridad y Ambiente Experiencias en Cañadon Seco PI 388 PI 391

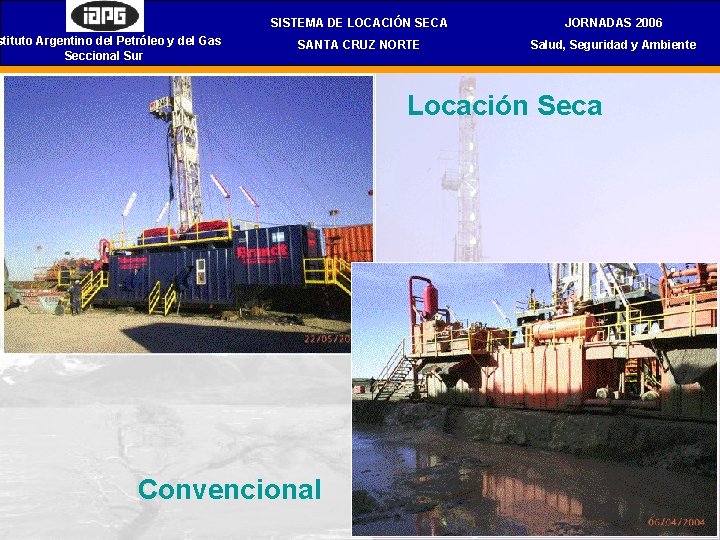

stituto Argentino del Petróleo y del Gas Seccional Sur SISTEMA DE LOCACIÓN SECA JORNADAS 2006 SANTA CRUZ NORTE Salud, Seguridad y Ambiente Locación Seca Convencional

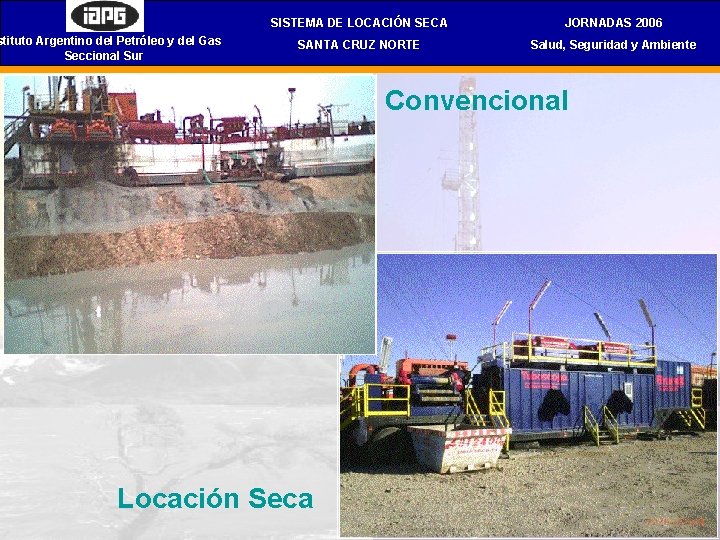

stituto Argentino del Petróleo y del Gas Seccional Sur SISTEMA DE LOCACIÓN SECA JORNADAS 2006 SANTA CRUZ NORTE Salud, Seguridad y Ambiente Convencional Locación Seca

stituto Argentino del Petróleo y del Gas Seccional Sur SISTEMA DE LOCACIÓN SECA JORNADAS 2006 SANTA CRUZ NORTE Salud, Seguridad y Ambiente Convencional Locación Seca

stituto Argentino del Petróleo y del Gas Seccional Sur SISTEMA DE LOCACIÓN SECA JORNADAS 2006 SANTA CRUZ NORTE Salud, Seguridad y Ambiente Locación Seca Convencional

stituto Argentino del Petróleo y del Gas Seccional Sur SISTEMA DE LOCACIÓN SECA JORNADAS 2006 SANTA CRUZ NORTE Salud, Seguridad y Ambiente DESHIDRATACIÓN DE CUTTING

stituto Argentino del Petróleo y del Gas Seccional Sur SISTEMA DE LOCACIÓN SECA JORNADAS 2006 SANTA CRUZ NORTE Salud, Seguridad y Ambiente DESHIDRATACIÓN DE CUTTING Objetivos: Principal: Eliminación del repositorio. Secundarios: Aumentar recuperación de agua Reducir volumen de recortes ( cutting)

SISTEMA DE LOCACIÓN SECA JORNADAS 2006 SANTA CRUZ NORTE Salud, Seguridad y Ambiente stituto Argentino del Petróleo y del Gas Seccional Sur Equipamiento: DESHIDRATACIÓN DE CUTTING • Secador de cutting: Centrifuga vertical de gran capacidad (caudal), y mayor poder de separación (fuerza G´s). Equipo utilizado con éxito en operaciones con lodo base aceite.

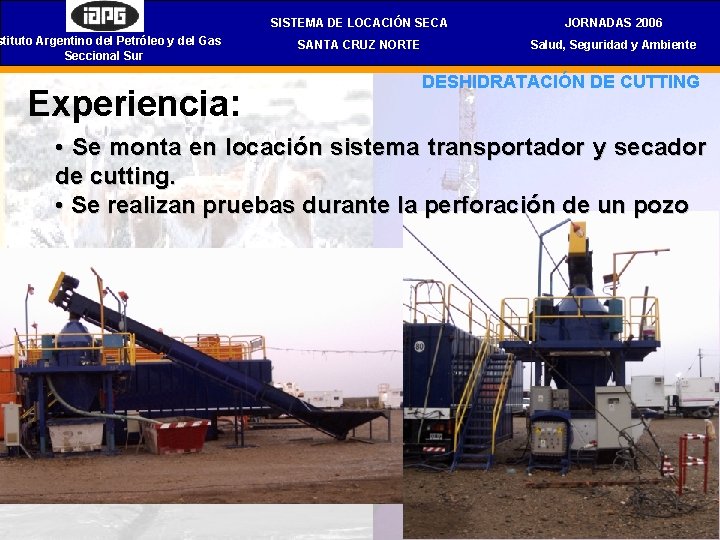

stituto Argentino del Petróleo y del Gas Seccional Sur Experiencia: SISTEMA DE LOCACIÓN SECA JORNADAS 2006 SANTA CRUZ NORTE Salud, Seguridad y Ambiente DESHIDRATACIÓN DE CUTTING • Se monta en locación sistema transportador y secador de cutting. • Se realizan pruebas durante la perforación de un pozo

stituto Argentino del Petróleo y del Gas Seccional Sur Experiencia: SISTEMA DE LOCACIÓN SECA JORNADAS 2006 SANTA CRUZ NORTE Salud, Seguridad y Ambiente DESHIDRATACIÓN DE CUTTING • Se reduce la humedad del cutting tratado del 72% al 39%. Entrada Salida

stituto Argentino del Petróleo y del Gas Seccional Sur Resultados: SISTEMA DE LOCACIÓN SECA JORNADAS 2006 SANTA CRUZ NORTE Salud, Seguridad y Ambiente DESHIDRATACIÓN DE CUTTING • Se obtuvo cutting más seco. • Se recuperó una importante cantidad de lodo. • El máximo caudal de proceso que se logró con el secador fue inferior al necesario durante la perforación. • Es necesario hacer modificaciones en el diseño de este equipo, para adaptarlo a las necesidades locales.

stituto Argentino del Petróleo y del Gas Seccional Sur Comentarios: SISTEMA DE LOCACIÓN SECA JORNADAS 2006 SANTA CRUZ NORTE Salud, Seguridad y Ambiente DESHIDRATACIÓN DE CUTTING • Se está trabajando con el Departamento de Ingeniería en un nuevo diseño especialmente adaptado para lodo base agua. • Actualmente se están probando en laboratorio otras tecnologías para secado de cutting en locación.

stituto Argentino del Petróleo y del Gas Seccional Sur SISTEMA DE LOCACIÓN SECA JORNADAS 2006 SANTA CRUZ NORTE Salud, Seguridad y Ambiente GRACIAS POR SU ATENCIÓN!
