STENT TÜRLERİ ve KULLANIM ALANLARI Dr. Erkan Yıldırım Başkent Üniversitesi Radyoloji A. B. D
Stentler �İlk kullanım 1969 �Çelik �Nitinol (nikel-titanyum alaşımı) �Nikel-Cobalt-cromium alaşımı �Platinyum-iridyum �İlaç salınımlı stentler �Eriyebilen (biodegradable) stentler
Fizik �Radial force (hoop strenght) �Flexibility, pushability �Radyoopasite �Profil �Apposition
Metalik Stentler � Kapsız (bare) stentler 1) Balon exp 2) Self exp � İntrakranial stentler 1) modelleme stentleri 2) akım çeviriciler 3) stenoz tedavisinde � İlaç kaplı stentler � Biyodegradable stentler � Kaplı stentler 1)Balon exp 2) Self exp
METALİK STENT DİZAYN Tubular Coil Ring Self Expandible Balon Expandible Complex /multicell Mesh

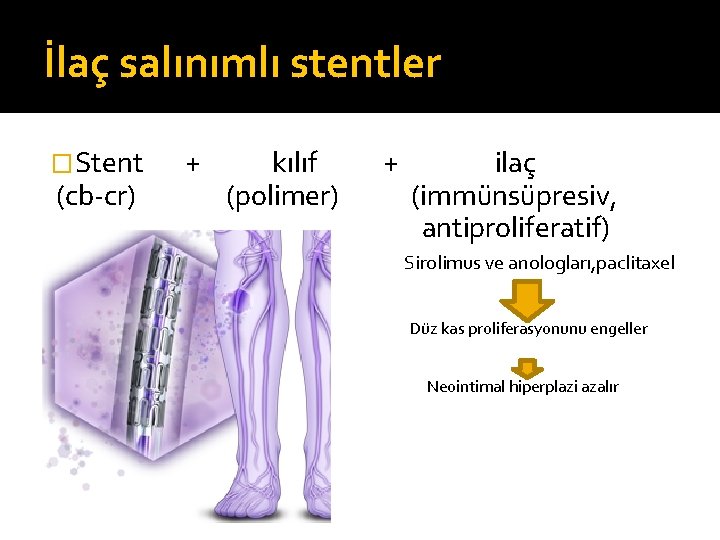

İlaç salınımlı stentler �Stent + kılıf + ilaç (cb-cr) (polimer) (immünsüpresiv, antiproliferatif) Sirolimus ve anologları, paclitaxel Düz kas proliferasyonunu engeller Neointimal hiperplazi azalır

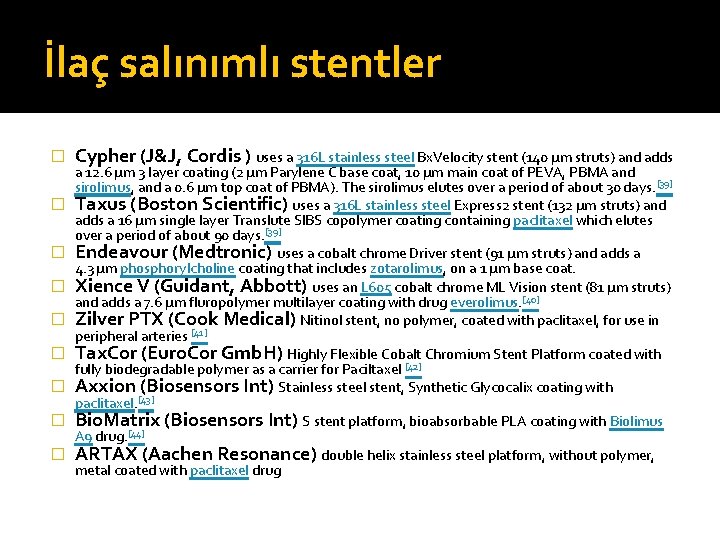

İlaç salınımlı stentler � � � � � Cypher (J&J, Cordis ) uses a 316 L stainless steel Bx. Velocity stent (140 µm struts) and adds a 12. 6 µm 3 layer coating (2 µm Parylene C base coat, 10 µm main coat of PEVA, PBMA and sirolimus, and a 0. 6 µm top coat of PBMA). The sirolimus elutes over a period of about 30 days. [39] Taxus (Boston Scientific) uses a 316 L stainless steel Express 2 stent (132 µm struts) and adds a 16 µm single layer Translute SIBS copolymer coating containing paclitaxel which elutes over a period of about 90 days. [39] Endeavour (Medtronic) uses a cobalt chrome Driver stent (91 µm struts) and adds a 4. 3 µm phosphorylcholine coating that includes zotarolimus, on a 1 µm base coat. Xience V (Guidant, Abbott) uses an L 605 cobalt chrome ML Vision stent (81 µm struts) and adds a 7. 6 µm fluropolymer multilayer coating with drug everolimus. [40] Zilver PTX (Cook Medical) Nitinol stent, no polymer, coated with paclitaxel, for use in peripheral arteries [41] Tax. Cor (Euro. Cor Gmb. H) Highly Flexible Cobalt Chromium Stent Platform coated with fully biodegradable polymer as a carrier for Paciltaxel [42] Axxion (Biosensors Int) Stainless steel stent, Synthetic Glycocalix coating with paclitaxel. [43] Bio. Matrix (Biosensors Int) S stent platform, bioabsorbable PLA coating with Biolimus A 9 drug. [44] ARTAX (Aachen Resonance) double helix stainless steel platform, without polymer, metal coated with paclitaxel drug
İlaç salınımlı stentler periferal kullanım alanları �SFA darlık/ oklüzyonları �İnfrapopliteal revaskülarizasyon Drug-eluting stents for revascularization of infrapopliteal arteries: updated meta-analysis of randomized trials. Fusaro M 1, Cassese S 2, Ndrepepa G 1, Tepe G 3, King L 1, Ott I 1, Nerad M 4, Schunkert H 5, Kastrati A 5. JACC Cardiovasc Interv. 2013 Dec; 6(12): 1284 -93. doi: 10. 1016/j. jcin. 2013. 08. 007. Circ J. 2013; 77(7): 1838 -43. Epub 2013 Apr 17. Angioscopic assessment of early phase arterial repair after paclitaxel-coated nitinol drug-eluting stent implantation in the superficial femoral artery. Ishihara T 1, Iida O, Awata M, Nanto K, Nanto S, Uematsu M.
Biyodegradable ALTIN MARKER STENT (polimer) ALTIN MARKER poly-L-lactic asit Lactide unite hidrolizi Lactic asit Kreps siklusu CO 2 + Su

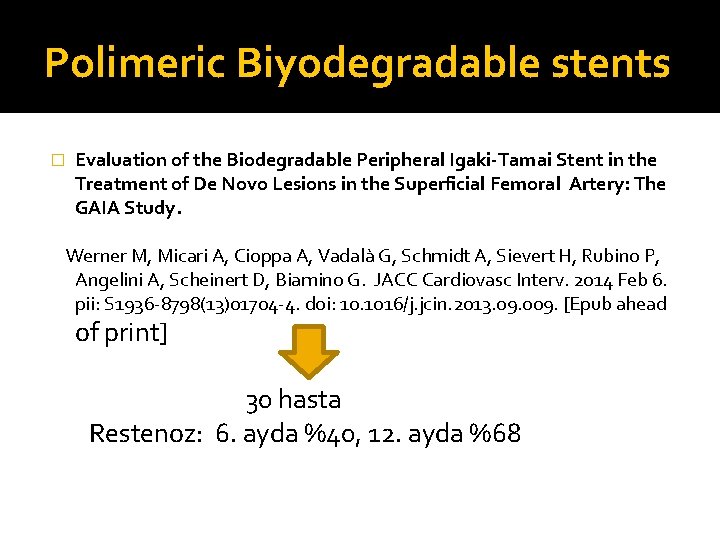

Polimeric Biyodegradable stents � Evaluation of the Biodegradable Peripheral Igaki-Tamai Stent in the Treatment of De Novo Lesions in the Superficial Femoral Artery: The GAIA Study. Werner M, Micari A, Cioppa A, Vadalà G, Schmidt A, Sievert H, Rubino P, Angelini A, Scheinert D, Biamino G. JACC Cardiovasc Interv. 2014 Feb 6. pii: S 1936 -8798(13)01704 -4. doi: 10. 1016/j. jcin. 2013. 09. 009. [Epub ahead of print] 30 hasta Restenoz: 6. ayda %40, 12. ayda %68

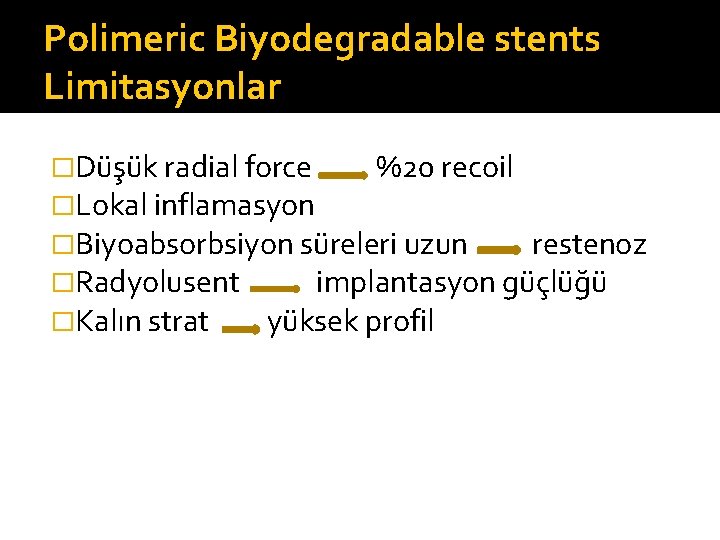

Polimeric Biyodegradable stents Limitasyonlar �Düşük radial force %20 recoil �Lokal inflamasyon �Biyoabsorbsiyon süreleri uzun restenoz �Radyolusent implantasyon güçlüğü �Kalın strat yüksek profil
Polimeric Biyodegradable stents �Long-Term (>10 Years) clinical outcomes of first-in-human biodegradable poly-l-lactic acid coronary stents: Igaki-Tamai stents. Circulation. 2012 May 15; 125(19): 2343 -53. doi: 10. 1161/CIRCULATIONAHA. 110. 000901. Epub 2012 Apr 16. Nishio S 1, Kosuga K, Igaki K, et al. 50 hastaya 84 stent 1 hastada subakut, 1 hastada geç tromboz 4 hastada MI Absorbsiyon süresi 3 yıl
Metalik Biyodegradable stents �Demir oksidasyon damar duvarı hasarı �Magnezyum absorbsiyon süresi kısa �Çinko
Kullanım alanları VASKÜLER � � � � Ekst. Art. stenoz/oklüzyonları ve anevrizmaları Viseral arterlerin stenoz/oklüzyoları ve anevrizmaları Nörovascular stenoz/diseksiyonlar İntrakranial anevrizma tedavisi Aort stenoz, anevrizma ve diseksiyonları Santral venöz oklüzyon Tipss NONVASKÜLER � Bilier oklüzyon � Üreteral oklüzyon � Trakeal stenoz � Kolon ve doudenum malign oklüzyonları � Özefagus malign oklüzyon, perforasyon, fistülleri
PERİFERİK ARTER HASTALIĞINDA KULLANILAN STENTLER
AORTİK STENOZLAR
AAA
Aort koarktasyonu
İLİAK ARTER STENOZU
İLİAK ARTER OKLÜZYONU
KİSSİNG STENT
KİSSİNG STENT
SFA OKLÜZYON/STENOZLARI
SFA OKLÜZYON/STENOZLARI
FEMORAL ANEVRİZMA
FEMORAL PSEUDOANEVRİZMA
POPLİTEAL ARTER OKLÜZYON/STENOZLARI
POPLİTEAL ARTER OKLÜZYON/STENOZLARI
VİSSERAL ARTERLERDE KULLANILAN STENTLER �Genellikle nitinol �Balon ekspandible �Renal arterde 0. 014 veya 0. 018 �OTW veya rapid exchange
RENAL ARTER STENOZLARI
SMA OKLÜZYON-STENOZLARI
ÇÖLYAK TRUNKUS OKLÜZYONSTENOZLARI
IMA STENOZU
SUBLAVYAN ARTER OKLÜZYONSTENOZLARI
SUBLAVYAN ARTER DİSEKSİYONU
BRAKISEFALIK TRUNKUS OKLÜZYON-STENOZLARI
BRAKISEFALIK TRUNKUS OKLÜZYON-STENOZLARI
VERTEBRAL ARTER STENOZLARI
VERTEBRAL ARTER DİSEKSİYONLARI
KAROTİD ARTER STENOZLARI �Rapid exchange �Çelik veya nitinol �Self expandible �Açık hücreli veya kapalı hücreli
KAROTİD ARTER STENOZLARI
KAROTİD ARTER STENOZLARI
KAROTİD ARTER STENOZLARI
KAROTİD ARTER STENOZLARI
MCA oklüzyonu
MODELLEME STENTLERİ
MODELLEME STENTLERİ
AKIM ÇEVİRİCİ STENTLER SİLK FRED PİPELİNE
AKIM ÇEVİRİCİ STENTLER
AKIM ÇEVİRİCİ STENTLER
SANTRAL VENÖZ OKLÜZYON/DARLIKLAR
TİPSS
TİPSS
MALİGN BİLİER OKLÜZYONLAR
MALİGN BİLİER OKLÜZYONLAR KLATSKIN TM
MALİGN ÜRETERAL OKLÜZYONLAR
ÖZEFAGUS CA
Kolonik ve duodenal stent
Trakeal stent
TEŞEKKÜRLER
