Steinbeis-Transferzentrum Energietechnik Ulm Ausführung und Betriebsergebnisse der Betonkerntemperierung (BKT)
Steinbeis-Transferzentrum Energietechnik Ulm Solar. Bau: MONITOR Schema der Energieversorgung
Wärme/Kälteversorgung der BKT Kühlbetrieb Heizbetrieb 44 Erdwärmesonden Vorrang für Abwärme Kältemaschinen VL = 18, 8 o. C Fernwärme VL = 24, 4 o. C RL = 20, 0 o. C RL = 23, 6 o. C Berechnete operative Raumtemperatur inklusive aller Lasten maximal 24, 1 o. C (4 -Tage-Mittel) minimal 21, 5
Das ENERGON – Gesamtkonzept: Passivhaus – Standard mit BKT und zentraler Lüftungsanlage (mit WRG) » Die BKT muss keine besonderen regelungstechnischen Anforderungen erfüllen (was sie auch nicht kann); es genügt die selbstregulierende Wirkung abhängig von der Temperaturdifferenz zwischen Raum und Decke » Die Trägheit der BKT wirkt sich nicht nachteilig aus; im Gegenteil, sie entlastet die Lüftung von der Grundlast » Die BKT wird sehr nahe an der operativen Raumtemperatur betrieben » Die BKT sorgt für die Umverteilung von Wärme/Kälte im großen Gebäude.

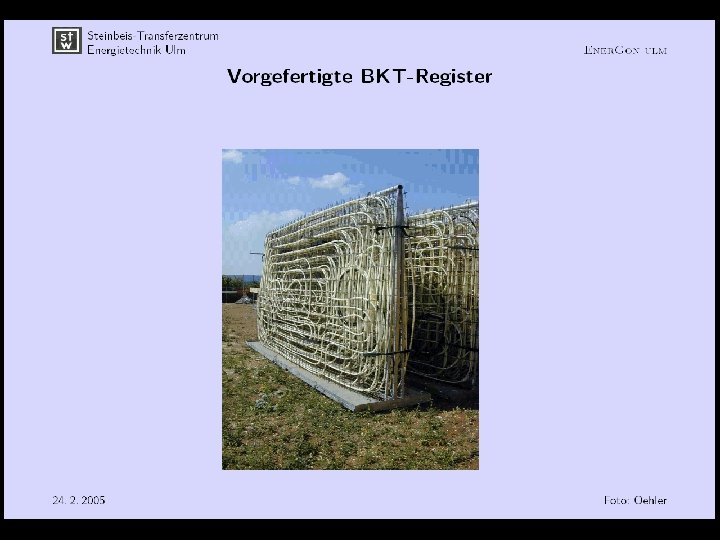

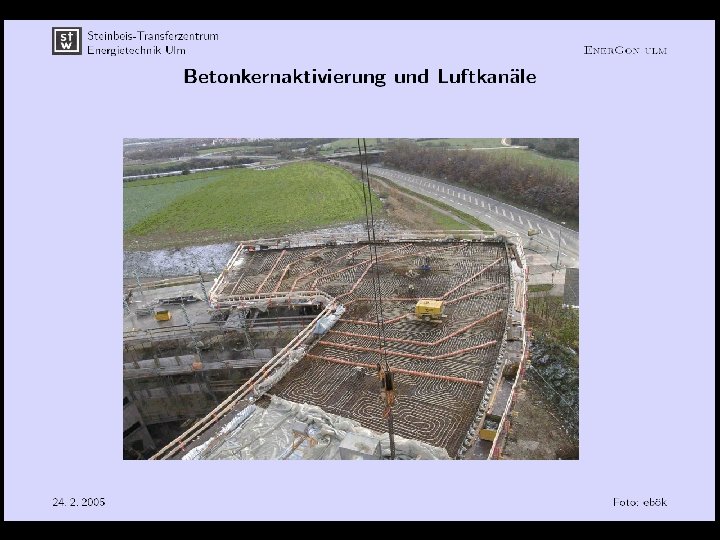

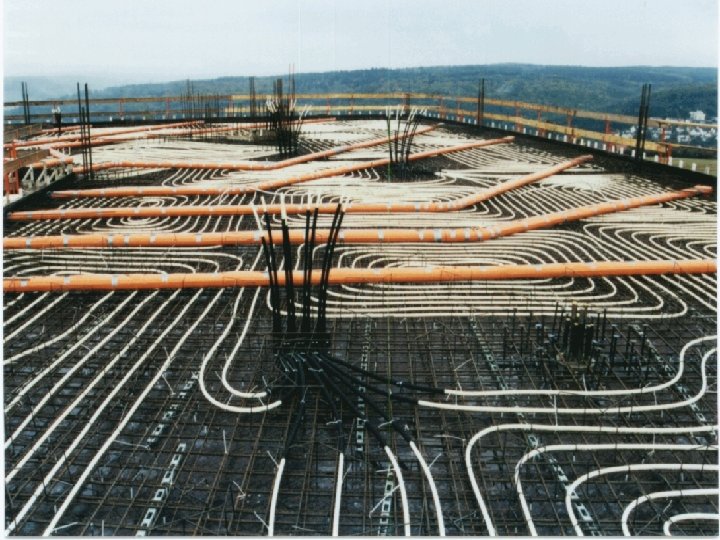

Montageplan der BKT-Register (Südost-Ecke)
Daten und Geometrie zur BKT (2 -Leiter-System) Anzahl der Register Thermisch aktive Flächen 350 5. 000 m² (=72 % der NGF) Thermisch aktives Betonvolumen 1. 400 m³ Aktive Wärmekapazität 829 k. Wh/K Zeitdauer der Entladung bei δaußen = - 9 o. C (79, 5 k. W) 10, 4 h/K Rohrdurchmesser di / da 15, 4 mm / 20 mm Rohrabstand 15 cm bzw. 20 cm Registerfläche 8, 1 m². . . 20, 2 m² Rohre aus hochdruckvernetztem Polyethylen, diffusionsdicht Druckverlust jedes Registers Volumenstrom gesamt Pumpenleistung 140 mbar 76 m³/h 3, 8 k. W
Vereinfachtes Regelkonzept zur BKT Basisentscheidung Heizfall „Gebäudetemperatur“ „Nullband“ 22 o. C BKT-VL-Temperatur 25 o. C BKT-VL-Temperatur Voreinstellung nach δa, Korrektur nach Soll/Ist der Gebäudetemperatur konstant 18, 8 o. C Tageslaufzeit min 5 h. . . . max 24 h Kühlfall Tageslaufzeit BKT-Pumpe min 5 h. . . . max 24 h Taktlaufzeit Tperiode = 2 h min 0, 25 h. . . . max 2 h
Das ENERGON – Gesamtkonzept: Ergebnisse in der Praxis » Die BKT bewirkt in Verbindung mit der Komfortlüftung ein ideales Raumklima » Die BKT ist extrem wartungsarm und hygienisch » Die Bewertung der BKT durch Betreiber und Nutzer ist sehr positiv » Das ENERGON-Gesamtkonzept ist sehr kostengünstig realisiert und ermöglicht maximale Nutzungsflexibilität.
