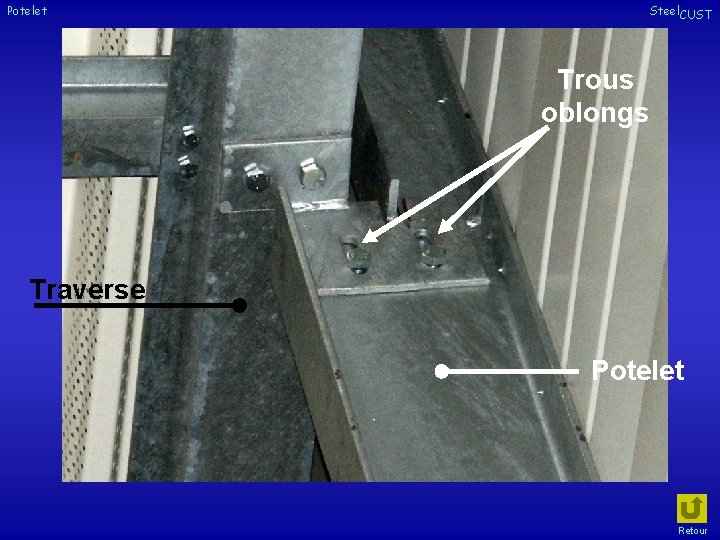

Potelet Steel. CUST Trous oblongs Traverse Potelet Retour

Slides: 33

Download presentation

Steel. CUST Potelet Steel. CUST POTELET Départ Scénario : Jean-Pierre Muzeau Mise sous forme Power. Point : Annelise Chopin (CUST - Promo 2003) et Jean-Pierre Muzeau

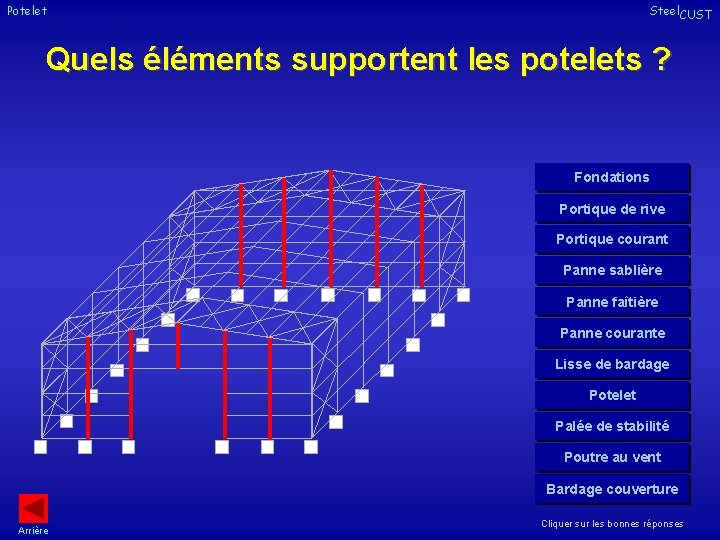

Potelet Steel. CUST Quels éléments supportent les potelets ? Fondations Portique de rive Portique courant Panne sablière Panne faîtière Panne courante Lisse de bardage Potelet Palée de stabilité Poutre au vent Bardage couverture Arrière Cliquer sur les bonnes réponses

Potelet Steel. CUST RÉPONSE CORRECTE Un autre élément supporte les potelets. Lequel ? Fondations Portique de rive Portique courant Panne sablière Panne faîtière Panne courante Lisse de bardage Potelet Palée de stabilité Poutre au vent Bardage couverture Cliquer sur la bonne réponse

Potelet Steel. CUST BONNE RÉPONSE Ces éléments supportent les potelets Fondations Portique de rive Portique courant Panne sablière Panne faîtière Panne courante Lisse de bardage Potelet Palée de stabilité Poutre au vent Bardage couverture Suivant

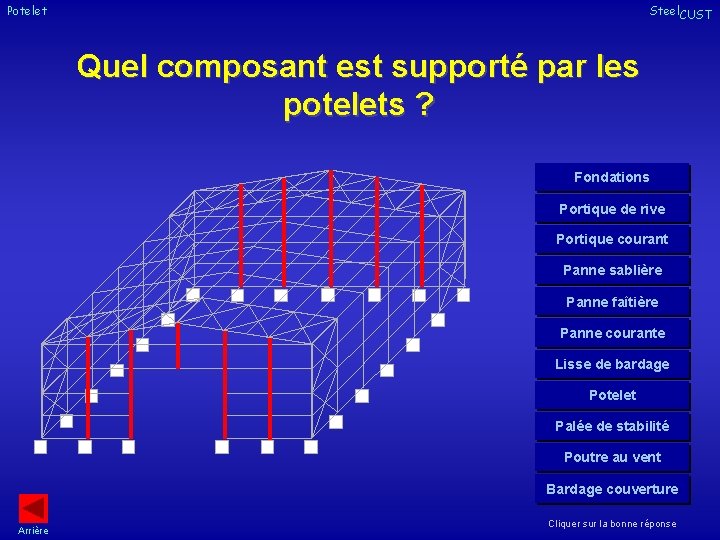

Potelet Steel. CUST Quel composant est supporté par les potelets ? Fondations Portique de rive Portique courant Panne sablière Panne faîtière Panne courante Lisse de bardage Potelet Palée de stabilité Poutre au vent Bardage couverture Arrière Cliquer sur la bonne réponse

Potelet Steel. CUST BONNE RÉPONSE Fondations Portique de rive Portique courant Panne sablière Panne faîtière Panne courante Lisse de bardage Potelet Palée de stabilité Poutre au vent Bardage couverture Suivant

Potelet Steel. CUST Quelles sont, en général, les types d’actions reprises par les potelets ? Vent longitudinal VRAI FAUX Cliquer sur la bonne réponse Vent transversal Arrière Vent longitudinal

Potelet Steel. CUST Quelles sont, en général, les types d’actions reprises par les potelets ? Vent longitudinal VRAI FAUX Vent transversal VRAI FAUX Cliquer sur la bonne réponse Vent transversal Vent longitudinal

Potelet Steel. CUST Quelles sont, en général, les types d’actions reprises par les potelets ? Vent longitudinal VRAI FAUX Vent transversal VRAI FAUX Neige VRAI FAUX Cliquer sur la bonne réponse

Potelet Steel. CUST Quelles sont, en général, les types d’actions reprises par les potelets ? Vent longitudinal VRAI FAUX Vent transversal VRAI FAUX Neige VRAI FAUX Charges permanentes VRAI FAUX Cliquer sur la bonne réponse

Potelet Steel. CUST En général, les types d’actions reprises par les potelets sont les suivantes : Suivant Vent longitudinal VRAI Charges permanentes VRAI Vent longitudinal

Potelet Steel. CUST Quelle est la zone d’action d’un potelet ? 1 2 3 Cliquer sur la bonne réponse 1 2 4 3 4

Potelet Steel. CUST BONNE RÉPONSE Suivant

Potelet Portique Steel. CUST de rive Modélisation - Action horizontales Action du vent Arrière Suivant

Potelet Steel. CUST Modélisation - Action horizontales Quelle est l’orientation correcte pour ces éléments ? Action du vent 1 Cliquer sur la bonne réponse Arrière 2

Potelet Steel. CUST Modélisation - Actions horizontales BONNE RÉPONSE Action du vent Suivant En effet, l’axe fort de l’élément doit être perpendiculaire à l’action du vent

Potelet Steel. CUST Modélisation - Action verticale Quelle est la bonne modélisation ? 1 2 Cliquer sur la bonne réponse Arrière

Potelet Steel. CUST Modélisation d’un portique de rive BONNE RÉPONSE Image En général, le potelet n’est pas destiné à supporter des actions verticales transmises par le portique de rive. L’appui supérieur doit donc être un appui glissant. Suivant

Potelet Steel. CUST Fin Retour au menu général Arrière Arrêt de Steel. CUST

Potelet Steel. CUST NON ! Retour

Potelet Steel. CUST ERREUR ! Retour

Potelet Steel. CUST FAUX ! Retour

Potelet Steel. CUST NON ! Retour

Potelet Steel. CUST ERREUR ! Retour
