Střední odborná škola a Střední odborné učiliště, Vocelova 1338 Hradec Králové Registrační číslo projektu: CZ. 1. 07/1. 5. 00/34. 0245 Číslo DUM: VY_32_INOVACE_14_A_15 Tematická oblast: Obslužné systémy v dopravě Téma: Palety Autor: Josef Imrich Datum vytvoření: Září 2012
Anotace Materiál je určen pro 2. ročník studijního oboru Provoz a ekonomika dopravy, předmětu Manipulace s materiálem, inovuje výuku použitím multimediálních pomůcek – prezentace s názornými obrázky doplněných textem podporujícím výklad učitele. Metodický pokyn Materiál používá učitel při výkladu – pro větší názornost a atraktivnost výuky a zároveň jej mohou využívat žáci pro domácí přípravu na výuku. Pro možnost plného využití materiálu je potřebné být připojen k internetu.
PALETY
Paleta - obecně q pevná horizontální plošina q přepravní prostředek q využití: § pro mezioperační manipulaci § skladové operace § kompletační operace § ložné operace § meziobjektová a vnější přepravu

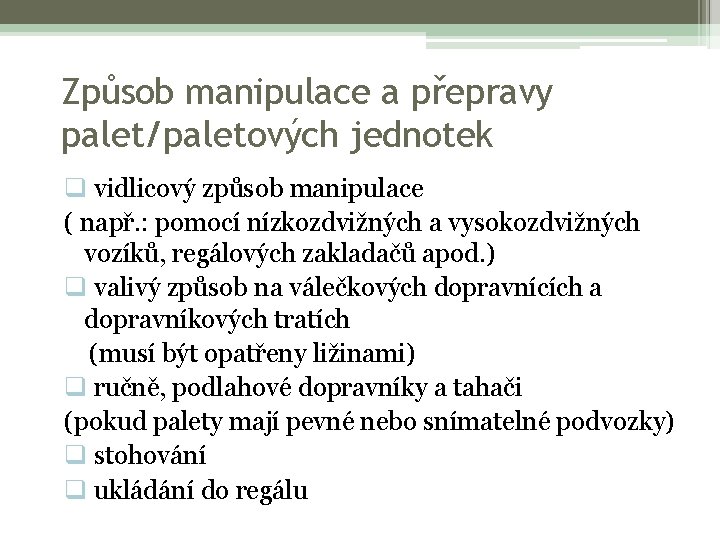

Způsob manipulace a přepravy palet/paletových jednotek q vidlicový způsob manipulace ( např. : pomocí nízkozdvižných a vysokozdvižných vozíků, regálových zakladačů apod. ) q valivý způsob na válečkových dopravnících a dopravníkových tratích (musí být opatřeny ližinami) q ručně, podlahové dopravníky a tahači (pokud palety mají pevné nebo snímatelné podvozky) q stohování q ukládání do regálu
Materiály palet q klasické konstrukční materiály § dřevo § kovy (ocel, hliníkové slitiny) q novější materiály § plastické hmoty vyšší kvality § lisovaný papír q v současnosti nejvíce lisované dřevěné palety (výhoda: nízká hmotnost, lze skládat jednu do druhé)
Druhy palet rozlišujeme druhy palet: qz hlediska rozměrového a pevnostního § standardní § nestandardní qz hlediska oběhu § vratné § nevratné qdle konstrukce (viz dále)
druhy palet dle konstrukce: qprosté palety qohradové palety qsloupkové palety qskříňové palety qzásobníkové (výsypné) palety qnádržkové palety qskládací palety qstavebnicové palety qpojízdné palety qspeciální palety qnástavby palet a nástavné rámy
Charakteristika jednotlivých druhů Prosté palety Ohradové palety § nejčastější použití § dva základní normalizované rozměry: – 1200 x 800 mm výměnná paleta EUR – 1200 x 800 mm průmyslová paleta ISO § musí mít nejméně tři pevné, odnímatelné nebo sklopné stěny § s víkem i bez § určeny ke stohování § použití: – ve skladování zboží, – ve výrobním procesu.

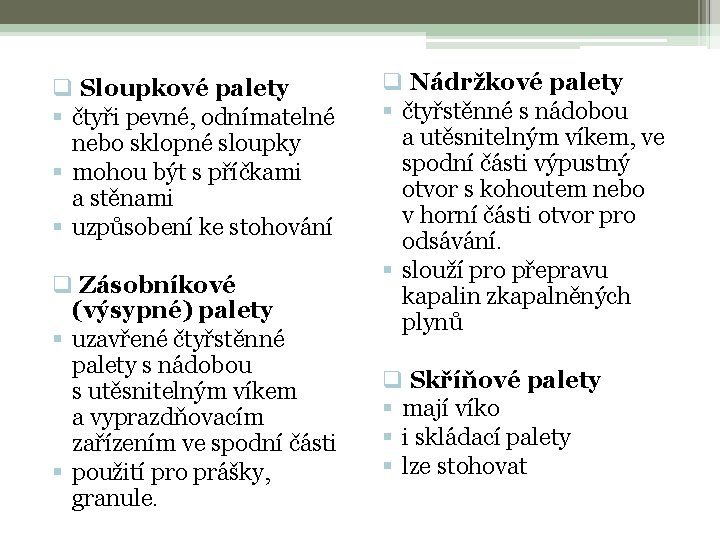

q Nádržkové palety q Sloupkové palety § čtyřstěnné s nádobou § čtyři pevné, odnímatelné a utěsnitelným víkem, ve nebo sklopné sloupky spodní části výpustný § mohou být s příčkami otvor s kohoutem nebo a stěnami v horní části otvor pro § uzpůsobení ke stohování odsávání. § slouží pro přepravu q Zásobníkové kapalin zkapalněných (výsypné) palety plynů § uzavřené čtyřstěnné palety s nádobou q Skříňové palety s utěsnitelným víkem § mají víko a vyprazdňovacím § i skládací palety zařízením ve spodní části § lze stohovat § použití pro prášky, granule.
q Skládací palety q jde ohradové, skříňové nebo sloupkové palety, q lze po vyprázdnění složit a vytvořit tak menší objemovou jednotku pro návrat palet na výchozí místo q Stavebnicové palety § sestaveny z jednotlivých dílů § tvoří ohradové, skříňové nebo sloupkové palety. q Pojízdné palety • opatřeny vlastním nebo přídavným zařízením pro pojezd q Speciální palety § používají se pro zboží, které není možné, účelné a vhodné k umístění na předchozí palety. § např. sudy, převodovky, autoskla, pneumatiky
Evropský paletový pool (EPP) q dohoda evropských železničních dopravců o výměně prostých výměnných palet EUR (1200 x 800 mm) q zamezení zbytečným přepravám při vracení prázdných palet v mezinárodní železniční dopravě q fungování: § odesílatel - zaznamená správný počet palet do mezinárodního nákladního listu CIM - odesílající železnice vrátí odesílateli stejný počet palet ve stanovené lhůtě. q České dráhy členem EPP
Kontrolní úkoly a otázky: 1. Vyjmenujte tři oblasti činnosti, kde se využívá palet. 2. Jaké materiály se používají pro výrobu palet? 3. Vysvětlete v čem spočívá výhoda lisovaných dřevěných palet. 4. Uveďte dva základní normalizované rozměry palet. 5. Vyberte si čtyři příklady z druhů palet (rozdělených dle konstrukce) a stručně je charakterizujte. 6. Co znamená zkratka EPP a k čemu se vztahuje?
Použité zdroje: PERNICA, Petr. Logistika pro 21. století 2. díl. 1. vyd. Praha: Radix, 2005, ISBN 80 -86031 -59 -4 Pokud není uvedeno jinak, použitý materiál je z vlastních zdrojů autora
