Střední odborná škola a Střední odborné učiliště, Vocelova 1338 Hradec Králové Registrační číslo projektu: CZ. 1. 07/1. 5. 00/34. 0245 Číslo DUM: VY_32_INOVACE_14_A_17 Tematická oblast: Obslužné systémy v dopravě Téma: Kontejnery Autor: Josef Imrich Datum vytvoření: Říjen 2012
Anotace Materiál je určen pro 2. ročník studijního oboru Provoz a ekonomika dopravy, předmětu Manipulace s materiálem, inovuje výuku použitím multimediálních pomůcek – prezentace s názornými obrázky doplněných textem podporujícím výklad učitele. Metodický pokyn Materiál používá učitel při výkladu – pro větší názornost a atraktivnost výuky a zároveň jej mohou využívat žáci pro domácí přípravu na výuku. Pro možnost plného využití materiálu je potřebné být připojen k internetu.
KONTEJNERY ROZDĚLENÍ
Kontejner q základní přepravně – manipulační jednotka (ložná) q platí pro ni: § vnitřní objem › 1 m 3 § přeprava zboží jedním či více druhy dopravy bez překládky § normalizované rozměry § dostatečná pevnost pro opakované použití q konstrukce jednotky umožňuje: § snadnou a rychlou překládku § dobré upevnění na dopravní prostředek § snadné a rychlé plnění a vyprazdňování

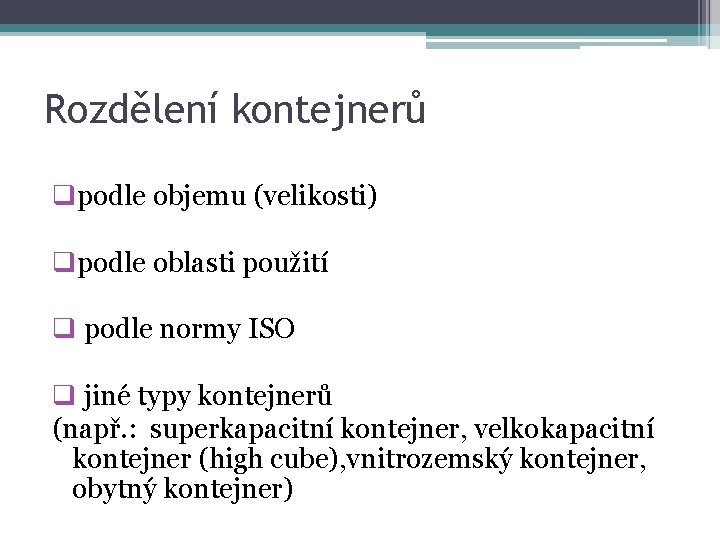

Rozdělení kontejnerů qpodle objemu (velikosti) qpodle oblasti použití q podle normy ISO q jiné typy kontejnerů (např. : superkapacitní kontejner, velkokapacitní kontejner (high cube), vnitrozemský kontejner, obytný kontejner)

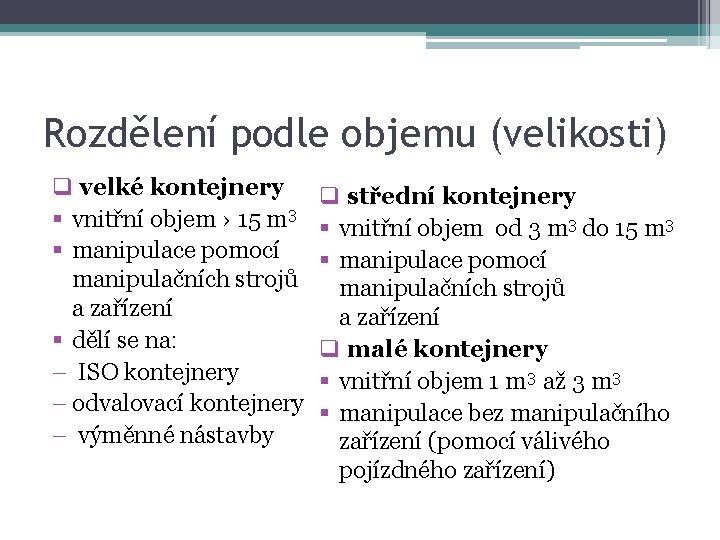

Rozdělení podle objemu (velikosti) q velké kontejnery § vnitřní objem › 15 m 3 § manipulace pomocí manipulačních strojů a zařízení § dělí se na: – ISO kontejnery – odvalovací kontejnery – výměnné nástavby q střední kontejnery § vnitřní objem od 3 m 3 do 15 m 3 § manipulace pomocí manipulačních strojů a zařízení q malé kontejnery § vnitřní objem 1 m 3 až 3 m 3 § manipulace bez manipulačního zařízení (pomocí válivého pojízdného zařízení)
Rozdělení podle oblasti použití q pozemní kontejnery § silnice – železnice qnámořní (rejdařské) kontejnery § voda – železnice – silnice qletecké kontejnery

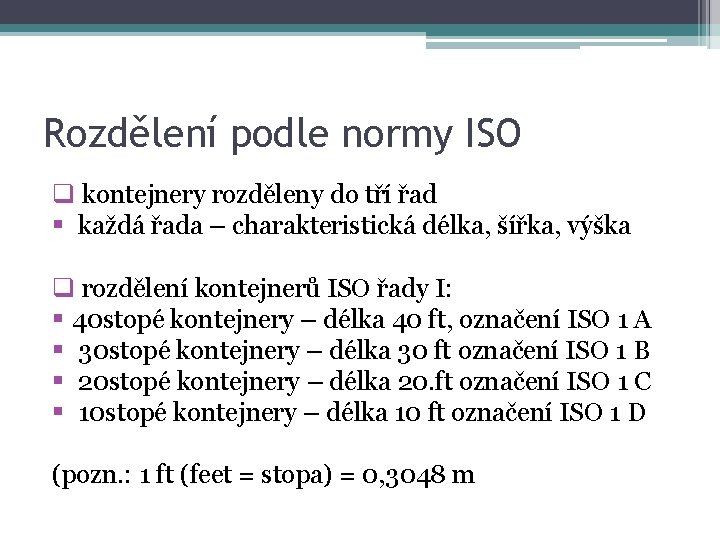

Rozdělení podle normy ISO q kontejnery rozděleny do tří řad § každá řada – charakteristická délka, šířka, výška q rozdělení kontejnerů ISO řady I: § 40 stopé kontejnery – délka 40 ft, označení ISO 1 A § 30 stopé kontejnery – délka 30 ft označení ISO 1 B § 20 stopé kontejnery – délka 20. ft označení ISO 1 C § 10 stopé kontejnery – délka 10 ft označení ISO 1 D (pozn. : 1 ft (feet = stopa) = 0, 3048 m

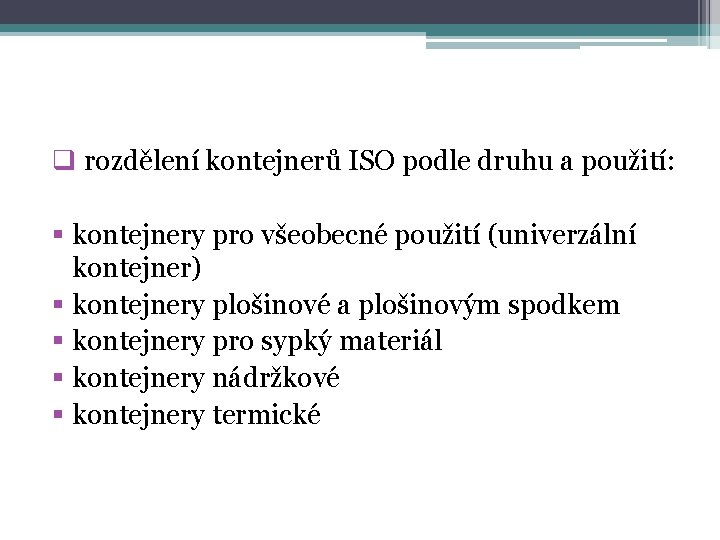

q rozdělení kontejnerů ISO podle druhu a použití: § kontejnery pro všeobecné použití (univerzální kontejner) § kontejnery plošinové a plošinovým spodkem § kontejnery pro sypký materiál § kontejnery nádržkové § kontejnery termické
Kontrolní úkoly a otázky: 1. Co je to kontejner? Jaká je jeho charakteristika a jaký je jeho účel? 2. Vymezte základní rozdělení kontejnerů. 3. Definujte vnitřní objem pro velké, střední a malé kontejnery. 4. Do kolika řádů se dělí kontejnery dle normy ISO? 5. Vyjmenujte kontejnery ISO rozdělené podle druhu a použití.
Použité zdroje: PERNICA, P. Logistika pro 21. století, 2. díl. 1. vyd. Praha: Radix, 2005, ISBN 80 -86031 -59 -4 Pokud není uvedeno jinak, použitý materiál je z vlastních zdrojů autora
