Vypínací ložiska Vypínací ložisko spojky Účel: Zajistit přenos vypínací síly z pevného ovládacího ústrojí spojky na otáčející se vypínací páčky nebo membránovou pružinu. Pro minimalizaci ztrát třením obsahuje speciální kuličkové ložisko. Přesto že je zatíženo v axiálním směru, zpravidla se používají speciální radiální a radiálně-axiální kuličková ložiska.
Vypínací ložiska Základní provedení vypínacích ložisek: a) kuličkové radiální ložisko – má plechový kryt a přítlačný kroužek spojený s vnějším ložiskovým kroužkem. Ložisko je uloženo na posuvné objímce. b) speciální ložisko s tvarovaným vnějším kroužkem, který plní funkci přítlačného kroužku,

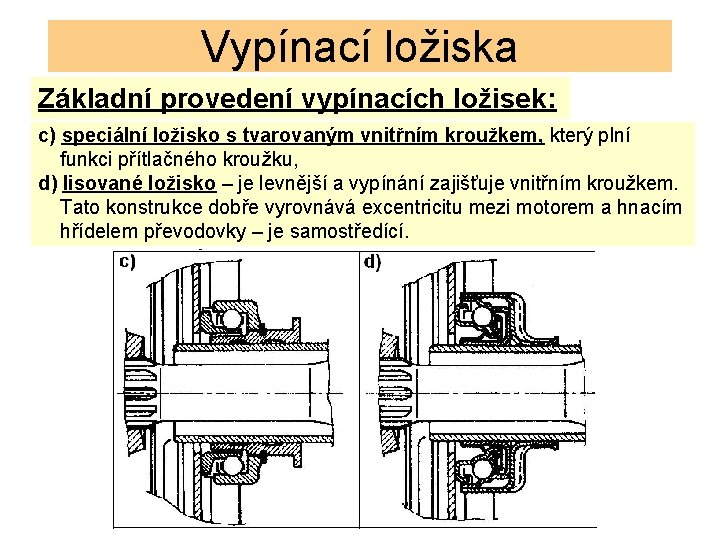

Vypínací ložiska Základní provedení vypínacích ložisek: c) speciální ložisko s tvarovaným vnitřním kroužkem, který plní funkci přítlačného kroužku, d) lisované ložisko – je levnější a vypínání zajišťuje vnitřním kroužkem. Tato konstrukce dobře vyrovnává excentricitu mezi motorem a hnacím hřídelem převodovky – je samostředící.
Vypínací ložiska Problém: Ne vždy je zajištěna souosost vypínacího ložiska s membránovou pružinou spojky. To vede k rychlému opotřebení konců membránové pružiny a ke zvýšené hlučnosti. Tento problém má dvě řešení: 1. Vypínací ložisko je vybaveno rovnou přítlačnou plochou, ale membránová pružina pak musí mít zaoblené vnitřní konce (obr. 1).
Vypínací ložiska 2. Vypínací ložisko má vypukle zaoblenou přítlačnou plochu. Pak může být kombinováno pouze s membránovou pružinou s plochými vnitřními konci (obr. 2).
Vypínací ložiska U spojek s membránovou pružinou může být vztah mezi vypínacím ložiskem a membránovou pružinou: a) s vůlí – pak při opotřebení spojkového obložení dochází k jejímu zmenšování, až po jejím úplném vymezení může dojít k prokluzování spojky. Proto se v rámci údržby musí tato vůle seřizovat. b) bez vůle – pak mechanické ovládací ústrojí musí být doplněno automatickým nastavovacím zařízením a u hydraulického ovládání je spojka vybavena speciálním centrálně vedeným hydraulickým vypínacím ústrojím, které je charakteristické tím, že je vypínací válec spojky umístěný uvnitř na pouzdru vypínacího ložiska.
Vypínací ložiska Je-li vztah mezi vypínacím ložiskem a membránovou pružinou bez vůle, u hydraulického ovládání je centrálně vedené hydraulické vypínací ústrojí s vypínacím válcem na pouzdru vypínacího ložiska: Uspořádání centrálně vedeného hydraulického vypínacího ústrojí Konstrukce centrálně vedeného hydraulického vypínacího ústrojí v tlakové poloze
Vypínací ložiska OPAKOVÁNÍ: 1. Jaký je účel vypínacího ložiska spojky? 2. Jaké druhy ložisek se zde používají a čím jsou charakteristické? 3. Jak lze vyřešit nesouosost vypínacího ložiska s membránovou pružinou? 4. V jakém vztahu může být vypínací ložisko vůči membránové pružině a čím jsou jednotlivé možnosti specifické?
