Střední odborná škola a Střední odborné učiliště, Vocelova 1338 Hradec Králové Registrační číslo projektu: CZ. 1. 07/1. 5. 00/34. 0245 Číslo DUM: VY_32_INOVACE_09_C_06 Tematická oblast: Materiály a technologie-učební obor zedník Téma: Střešní krytiny- skládané krytiny část 6. - krytiny azbestocementové, vláknocementové Autor: Ing. Vacek Vladimír Datum vytvoření: srpen 2012
Anotace: Materiál je určen pro 3. ročník učebního oboru zedník – vyučovací předmět “materiály“. Je použitelný i pro výuku dané problematiky u jiných stavebních oborů – např. tesař, mechanik instalatérských a elektrotechnických zařízení, apod. Metodický pokyn: Materiál je určen k použití učitelem při výuce – pro větší názornost a atraktivnost výkladu. Materiál si klade za cíl názorně zdůraznit základní fakta k probíranému tématu.

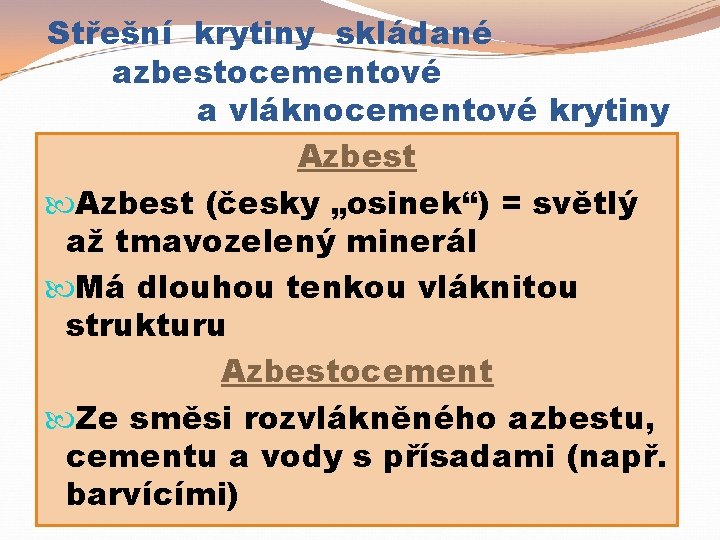

Střešní krytiny skládané azbestocementové a vláknocementové krytiny Azbest (česky „osinek“) = světlý až tmavozelený minerál Má dlouhou tenkou vláknitou strukturu Azbestocement Ze směsi rozvlákněného azbestu, cementu a vody s přísadami (např. barvícími)
Střešní krytiny skládané azbestocementové a vláknocementové krytiny Azbest ŠKODÍ ZDRAVÍ Má karcinogenní (rakovinotvorné) účinky, proto se již NEVYRÁBÍ Při demontáži starých azbestocementových krytin je třeba odpad odvést na skládku jako NEBEZPEČNÝ ODPAD Místo azbestu se dnes proto používají skleněná vlákna - VLÁKNOCEMENT

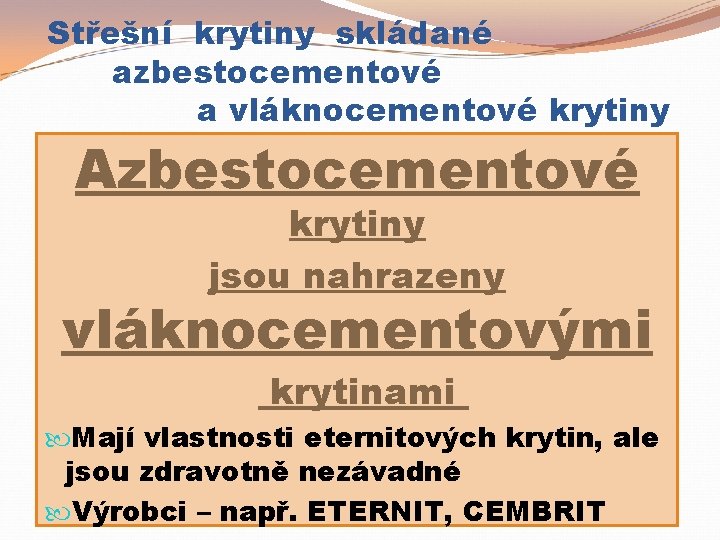

Střešní krytiny skládané azbestocementové a vláknocementové krytiny Azbestocementové krytiny jsou nahrazeny vláknocementovými krytinami Mají vlastnosti eternitových krytin, ale jsou zdravotně nezávadné Výrobci – např. ETERNIT, CEMBRIT

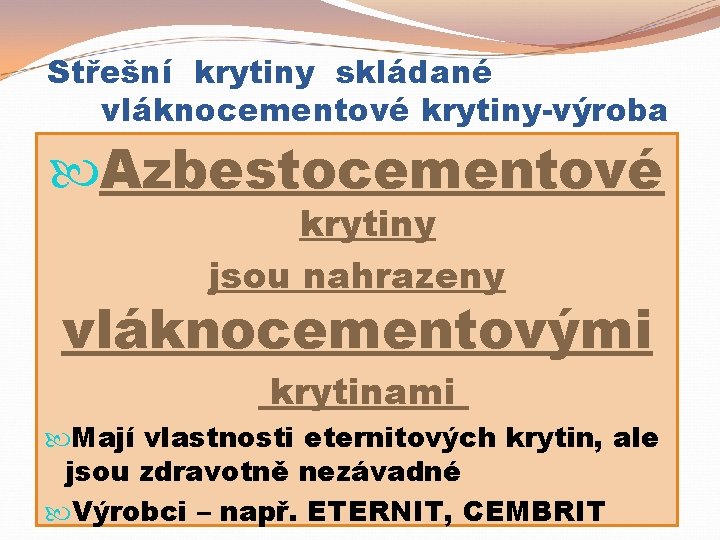

Střešní krytiny skládané vláknocementové krytiny-výroba Azbestocementové krytiny jsou nahrazeny vláknocementovými krytinami Mají vlastnosti eternitových krytin, ale jsou zdravotně nezávadné Výrobci – např. ETERNIT, CEMBRIT
Střešní krytiny skládané – vláknocementové ukázka vláknité krycí šablony BETTERNIT (česká šablona – jednoduché krytí)
Střešní krytiny skládané – vláknocementové ukázka vláknité krycí šablony BETTERNIT dánský obdélník anglický obdélník – dvojité kryti dvojité krytí
Střešní krytiny skládané – vláknocementové vláknocementová hladká krytina a)šablona, b)čtverec, c)příložka, d)krajovka (lemovka), e)hřebenáč
Střešní krytiny skládané – vláknocementové vláknocementová vlnovková krytina šířka 918 mm(A 5), 1000 mm(B 8) a délka 1250 i 2500 mm, tloušťka 6 mm
Střešní krytiny skládané – vláknocementové vláknocementová vlnovková krytina a) vlnovka, b) uzávěrka vln c) dvoudílný hřebenáč

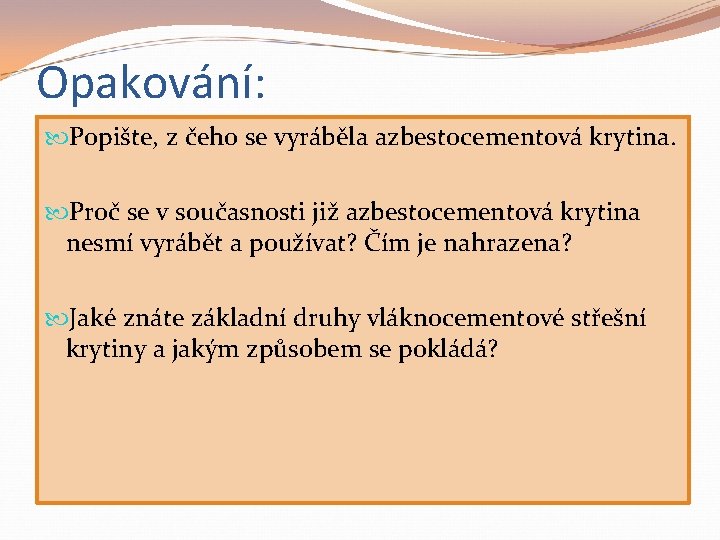

Opakování: Popište, z čeho se vyráběla azbestocementová krytina. Proč se v současnosti již azbestocementová krytina nesmí vyrábět a používat? Čím je nahrazena? Jaké znáte základní druhy vláknocementové střešní krytiny a jakým způsobem se pokládá?
Použité zdroje: q L. Hamák, E. Gregorová, O. Tibitanzl – Stavební materiály II pro 2. a 3. ročník SOU, Praha, SOBOTÁLES, 2003, ISBN 80 -85920 -95 -6 q K. Pendl, J. Štrop, O. Tibitanzl - Příručka pro zedníka Praha, SOBOTÁLES, 1999, ISBN 80 -85920 -54 -9 q A. Doseděl a kol. - Stavební konstrukce pro 2. a 3. ročníky SOU Praha, SOBOTÁLES, 1995, ISBN 80 -85920 -06 -9 q L. Kuběna, J. Matoušek - Tesařská technologie pro 3. ročník učebního oboru tesař Praha, SOBOTÁLES, 1995, ISBN 80 -85920 -08 -5 q Není-li uvedeno jinak, je použitý materiál ze zdrojů autora
