Střední odborná škola a Střední odborné učiliště, Vocelova 1338 Hradec Králové Registrační číslo projektu: CZ. 1. 07/1. 5. 00/34. 0245 Číslo DUM: VY_32_INOVACE_09_B_13 Tematická oblast: Materiály a technologie-učební obor zedník Téma: Kovy – část 4. kovy používané ve stavebnictví (pokračování) Autor: Ing. Vacek Vladimír Datum vytvoření: listopad 2012
Anotace: Materiál je určen pro 2. ročník učebního oboru zedník – vyučovací předmět “materiály“. Je použitelný i pro výuku dané problematiky u jiných stavebních oborů – např. tesař, mechanik instalatérských a elektrotechnických zařízení, apod. Metodický pokyn: Materiál je určen k použití učitelem při výuce – pro větší názornost a atraktivnost výkladu. Materiál si klade za cíl názorně zdůraznit základní fakta k probíranému tématu.
Jednotlivé kovové výrobky - pokračování , skupina 2 2. Profilová ocel ušlechtilá válcovaná za tepla Patří tam: Tyče ve vyšších kvalitách průřezu kruhového, čtvercového, šestihranného a plochého (vhodné k obrábění – nástroje) Trubky ocelové (svařované a bezešvé) Tenkostěnné uzavřené čtvercové nebo obdélníkové profily – „j ä c k l y“ (čteme „jekly“) – v délkách 2 – 7 m Štětovnice (roubení výkopů – štětové stěny) Železniční kolejnice
Štětovnice (k roubení výkopů, štětové stěny) a) štětovnice typu UNION b) štětovnice typu LARSEN
Jednotlivé kovové výrobky - pokračování , skupina 3 3. Betonářská ocel K vyztužování betonu – zlepšení tahových vlastností Označuje se pětimístnou číselnou značkou Např. 10216 kde 10 značí, že jde o konstrukční stavební ocel 21 značí desetinu normové hodnoty meze kluzu v MPa 6 (poslední číslo) určuje vlastnosti U betonářské oceli je poslední číslo 5 -9 a značí : 5 ocel se zaručenou svařitelností, 6 ocel s dobrou svařitelností, 7 ocel s obtížnou svařitelností, 8 ocel tvářena zkrucováním za studena, 9 ocel tvářena jiným způsobem

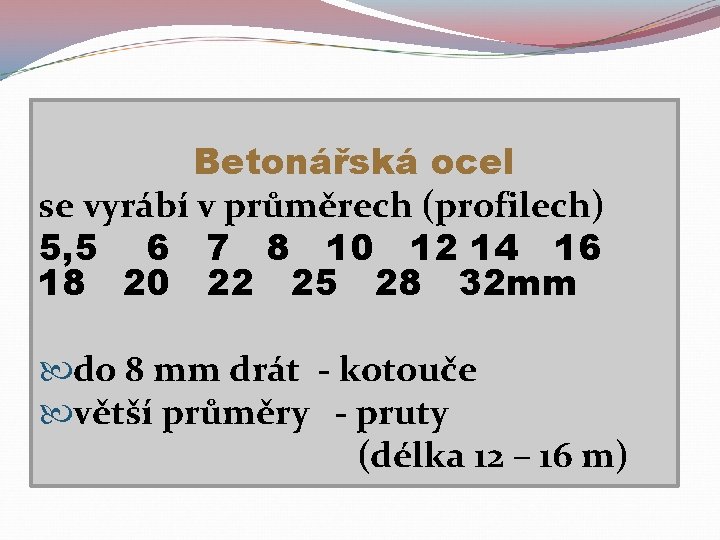

Betonářská ocel se vyrábí v průměrech (profilech) 5, 5 6 7 8 10 12 14 16 18 20 22 25 28 32 mm do 8 mm drát - kotouče větší průměry - pruty (délka 12 – 16 m)
Ocelové tyče pro výztuž do betonu (ocele 10216, 10335, 10338, 10425)
Jednotlivé kovové výrobky - pokračování , skupina 4 4. Konstrukční ocel Patří tam: Všechny druhy ocele, používané ve stavebnictví Ocel pro stavbu strojů a zařízení Tenkostěnné ocelové otevřené profily (prvky fasádních plášťů, nosné konstrukce zavěšených podhledů a obkladů)
Opakování: Jaké znáte kovové výrobky, patřící do skupiny „profilová ocel ušlechtilá válcovaná za tepla“ ? Co jsou to štětovnice a k čemu se používají ? K čemu slouží betonářská ocel a kolikamístným číslem se označuje ? Uveďte příklad číselného označení některé z betonářských ocelí. Jaký průřez (profil) a povrch má betonářská výztuž ?
Použité zdroje: q L. Hamák, E. Gregorová, O. Tibitanzl – Stavební materiály II pro 2. a 3. ročník SOU, Praha, SOBOTÁLES, 2003, ISBN 80 -85920 -95 -6 q K. Pendl, J. Štrop, O. Tibitanzl - Příručka pro zedníka Praha, SOBOTÁLES, 1999, ISBN 80 -85920 -54 -9 q Není-li uvedeno jinak, je použitý materiál ze zdrojů autora.
